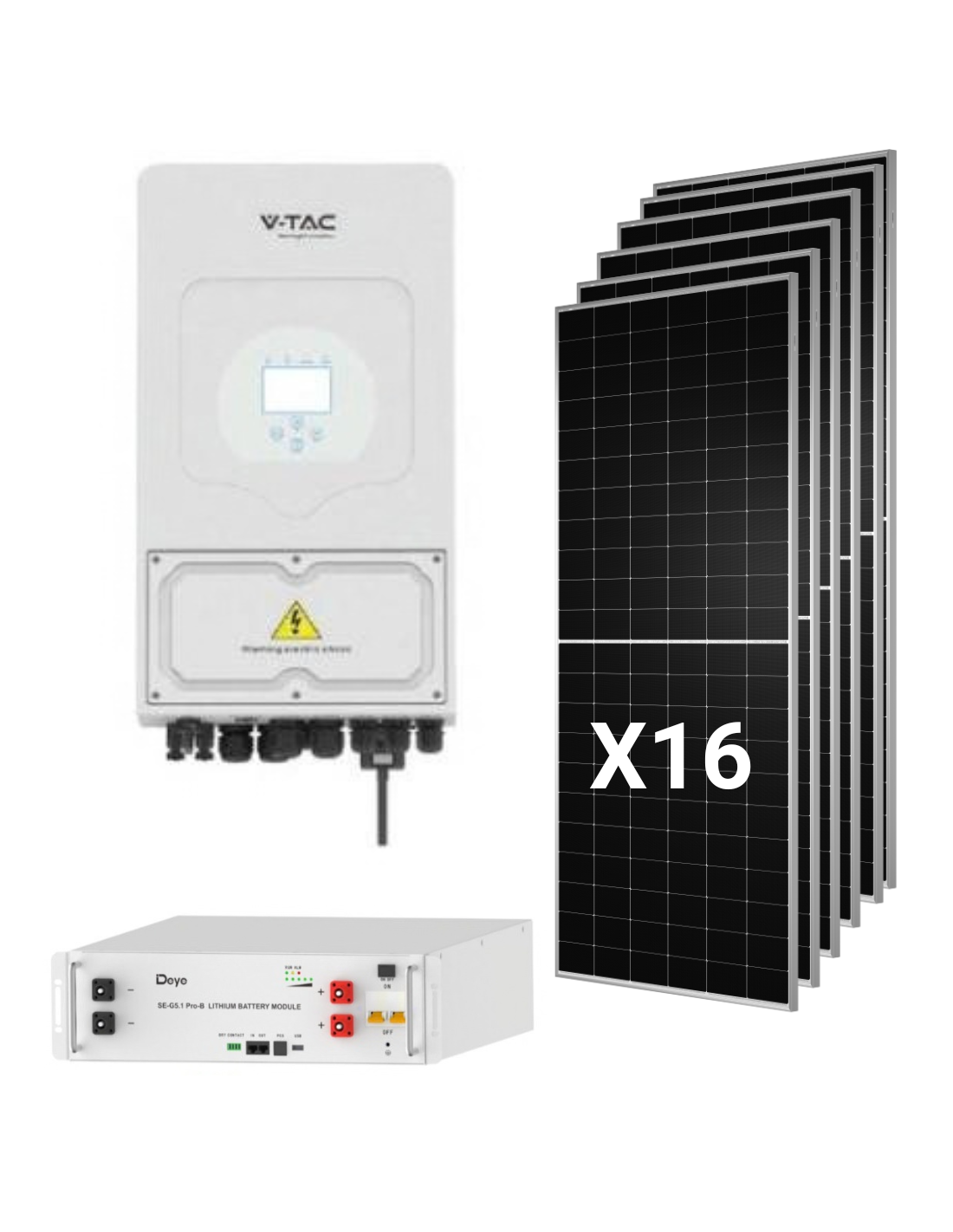

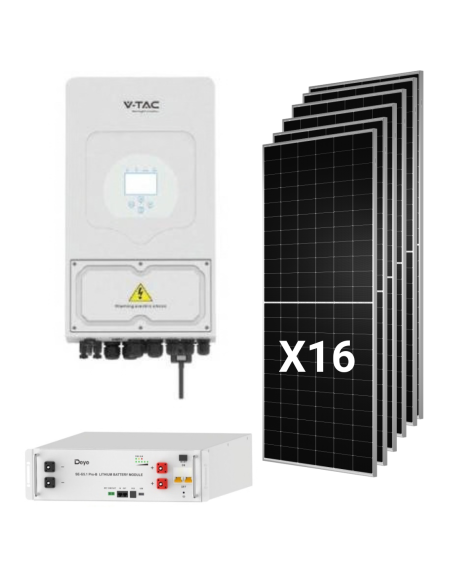

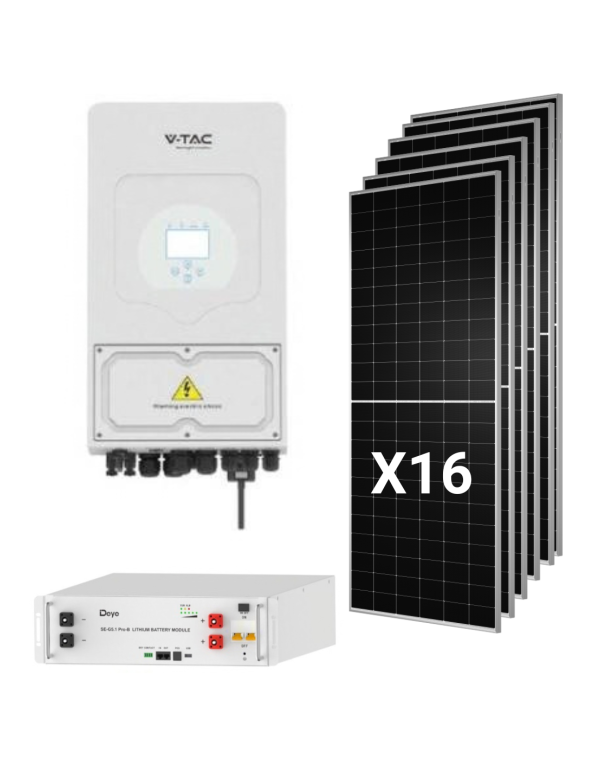

Kit solaire hybride Deye 8KW monophasé avec 16 panneaux Tongwei 630w et batterie de 5,12 kWh

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 10,08kwp (16 x 630W)
• Puissance de sortie nominale AC: 8.000W
• Capacité de stockage: 5,12kWh Nomales / 4.6kWh utile
• Configuration des chaînes: 2 cordes à 8 panneaux
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-8K-SG05LP1-UE

• Puissance AC Nominale (entrée / sortie:) 8.000W
• Puissance apparente maximale: 8.800VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 10.400W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 2/2 + 2
• Courant de fonctionnement FV maximum: 26A + 26A
• Courant maximum du court-circuit: 34A + 34A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 190A
• Code nominal AC (entrée / sortie:) 36.4A / 34.8A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 30 dB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 330 x 580 x 232 mm
• Poids: 24,9kg
• Règlement sur le réseau: IEC 61727, CEI 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium Deye SE-G5.1 PRO-B

• Chimie: LIFEPO4 (ferrophosphate de lithium), sans cobalt
• Capacité: 100Ah
• Tension nominale: 51,2V
• Plage de tension de fonctionnement: 43,2-57,6V
• Énergie nominale: 5,12kwh
• Énergie utile: 4,6kwh (90% DOD, 0,5C à 25 ° C)
• Courant recommandé de chargement / de décharge: 50A
• Courant de charge / décharge maximale: 100A
• Courant Pico (2 min, 25 ° C:) 150A
• Profondeur de téléchargement recommandé: 90%
• Durée de vie: plus de 6 000 cycles (25 ° C, 0.5C, 90% DOD, 70% EOL)
• Énergie accumulée: 16Mwh 70% eOL
• L'évolutivité: jusqu'à 64 unités en parallèle (327kwh), 32 sans configuration externe
• Communication: PEUT 2.0, RS485
• Température de charge: de 0 à 55 ° C (de -20 à 55 ° C avec chauffage en option)
• Température de sortie: de -20 à 55 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Assemblée: Mur, plancher ou rack 19 "
• Dimensions: 440 x 133 x 540 mm
• Poids: 45kg
• Certifications: UN38.3, CEI 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 années (sous réserve des conditions du fabricant)

Avantages du kit solaire hybride Deye 8kw avec 16 panneaux Tongwei 630w et 5,12 kWh batterie

Plus de 10kwp aucune perte par courant

Le grand avantage de Deye SUN-8K-SG05LP1-UE face à des modèles plus petits est votre entrée photovoltaïque: supports 26E opération actuelle par MPPT etc 2 cordes par entrée. Avec le 15,33A de l'IMPE du panneau Tongwei 630w, chaque chaîne fonctionne à son maximum sans le onduleur avoir à le limiter et ISC 16.18A c'est très loin de la 34A pris en charge. Tout le pouvoir de la 16 modules atteigne onduleur même dans les heures d'irradiance maximale.

Pouvoir pour toute la maison

Avec 8 000W nominaux et 8.800VA apparent, le onduleur il couvre la consommation simultanée comme la aerotermia, le plaque d'induction, le four ou le recharge d'une voiture électrique à la puissance modérée. En mode isolé Supports tiances de double puissance nominale pendant 10 secondes. Est le modèle le plus puissant de la série monophasé SG05LP1 Deye, une des gammes de onduleurs hybride plus installé dans le logement et se conforme RD 140 et UNE 217002 pour la légalisation en Espagne.

Commencez avec une batterie et développez quand vous en avez besoin

Les tambours Deye SE-G5.1 PRO-B c'est le point de départ du stockage: 5,12kWh nominal, , chimie LifePO4 sans cobalt, , Smart BMS et conception modulaire de 19 ". Vous pouvez ajouter plus de modules parallèles, jusqu'à 32 sans configuration externe et 64 au total, et profiter de la 190A chargement en cours onduleur. Ainsi, l'investissement initial est inférieur et le système augmente au taux de votre consommation. Voir d'autres options dans notre section batteries de lithium.

Panneaux de bifacial avec une garantie de 30 ans

Les 16 modules Tongwei TNC 2.0 combiner 132 cellules n-types moyennes, , double verre de 2,0 mm et boîte de connexion IP68. Votre bifialité de 80 ± 5% cela nous permet de profiter de la lumière reflétée dans des couvercles claires ou de sol, et sa garantie linéaire assure la 87,40% du pouvoir à 30 ans. Découvrez plus de modèles dans notre catégorie panneaux solaires.

Composants du kit

• 1 x Onduleurs Hybrides Deye SUN-8K-SG05LP1-UE de 8.000W, monophasée.
• 16 x Tongwei TNC 2.0 Panneau solaire TWMNH-66HD630 de 630W, Bifacial de type n.
• 1 x batterie au lithium Deye SE-G5.1 PRO-B de 5,12kwh, avec vos accessoires de série: câble de connexion à onduleur 3U-Lpcable1500, , câble parallèle 3U-Lbcable150, , cherche 19 "rack, , supports d'empilement et supports muraux avec vis.

Terminez votre installation dans Tienda Solar avec notre structures pour panneaux solaires pour la couverture inclinée, plate ou plancher, et avec le matériau électrique nécessaire.

Dimensionnement technique

Configuration recommandée: 2 cordes à 8 panneaux

La configuration optimale pour ce kit est une chaîne de chaîne à 8 panneaux pour chaque MPPT:

• Tension de la puissance maximale par chaîne: 328,8V (8 x 41,10V), dans la chaîne de mppt de 150-425V.
• Tension en circuit ouvert par chaîne (STC:) 396V (8 x 49,50v.)
• Tension de circuit ouvert estimé à -10 ° C: quelque 429V, calculé avec le coefficient de COV -0,24%/°C, en dessous du maximum de 500V.
• Courant par chaîne: 15,33A (IMP), dans le 26A par MPPT.
• Total FV Power: 10.080Wp, en dessous de la entrée maximale de 10,400W du onduleur.

Distribuer les panneaux en 4 chaînes de 4 n'est pas recommandé: la tension du travail, de certains 164V, il serait trop proche de la limite inférieure du MPPT et de deux cordes en parallèle par entrée (30,66A) vaincre le 26A pris en charge.

Production estimée

Comme référence indicative, avec 5 heures de pic solaire de la moyenne et une performance globale de 80%, le générateur de 10,08kwp produirait autour 40kwh quotidiennement de la moyenne annuelle. La réelle production dépend de l'emplacement, de l'orientation, de l'inclinaison et des ombres; dans le Blog Tienda Solar vous trouverez des guides de nos experts pour calculer avec précision votre installation.

Le papier de la batterie dans ce kit

Avec un SE-G5.1 PRO-B, le système a 4.6kwh utile, suffisant pour la consommation de base de la nuit. Le courant de charge et de décharge est limité par la batterie à 100Ème maximum (50A), ce qui équivaut à certains 5kw de puissance de la batterie; Les pics au-dessus de cette figure sans soleil couvre le réseau. Avec tant de production solaire, le système est préparé pour développer le stockage: avec 2 ou 3 piles l'excédent quotidien et le pouvoir complet de la onduleur.

Qui est-ce qu'il court?

Logement avec une consommation de jour élevée

Maisons avec télétravail, piscine, stopmia aérienne ou climatisation pendant la journée en profit directement 10,08kwp la production sans passer par la batterie, qui est la forme la plus rentable d'auto-consommation.

Qui veut grandir en étapes

Si vous préférez installer la génération complète maintenant et ajouter des piles plus tard, ce kit offre la base idéale: a onduleur de 8kw avec capacité de chargement 190A et une batterie modulaire élargie sans changement d'équipement.

Installateurs professionnels

La configuration 2 x 8 panneaux, déjà validé dans la tension et le courant, simplifie la conception et le budget. Pour d'autres pouvoirs, passez en revue tous nos kits solaires.

Foire aux questions (FAQ)

1. Pourquoi choisir le onduleur Deye de 8kw au lieu de 6kw?

En plus de la 8.000W de sortie, le SUN-8K-SG05LP1-UE supports 10.400W Intrée FV, , 26A par MPPT et 190A charge de la batterie, devant le 7.800W, , 13A et 135A du modèle 6KW. Avec des panneaux de courant élevés tels que Tongwei 630w, le 8KW les emmène sans coupures.

2. Une batterie de 5,12 kWh est-elle suffisante pour un onduleur de 8kw?

C'est un point de départ. Juste un SE-G5.1 PRO-B fournit 4.6kwh utile etc 100A chargement et déchargement, suffisamment pour la consommation nocturne de base. Si votre consommation de soirée et de soirée est élevée, nous vous recommandons de nous développer à 2 ou 3 piles, qui sont connectés en parallèle avec les câbles inclus.

3. Comment les 16 panneaux se connectent-ils à onduleur?

Sur 2 cordes de panneaux de la série 8, un par mppt. Chaque chaîne fonctionne pour certains 328,8V et il ne dépasse pas la 429V en circuit ouvert -10 ° C, dans le maximum de 500V du onduleur.

4. Puis-je légaliser l'installation et compenser les excédents?

Oui. Les onduleur conforme aux règlements de connexion réseau RD 140 et UNE 217002. La légalisation et les procédures avec le distributeur et la machine marketing doivent être effectuées par un installateur agréé.

5. Que se passe-t-il si la lumière est coupée?

Les onduleur peut travailler sur isolé, nourrir la maison avec des panneaux et une batterie et admet tiances de double puissance nominale pendant 10 secondes. Avec une seule batterie, l'autonomie de nuit est limitée; Pour un dossier plus large, il est pratique de développer le stockage.

6. Quelles garanties incluez-vous?

Les panneaux Tongwei avoir 12 ans de garantie de produit et 30 ans de garantie de puissance linéaire; les tambours Deye SE-G5.1 PRO-B, , 10 années; et le onduleur Deye, , 5 ou 10 ans selon le dernier lieu d'installation, selon la politique de chaque fabricant.

7. Combien d'espace occupe les 16 panneaux?

Chaque module mesure 2.382 x 1.134 mm et peser 32,2kg, donc les 16 panneaux occupent certains 43m² sans compter des séparations ou des corridors. Si vous avez déjà une installation avec un onduleur réseaux, le Deye supports couplage AC pour l'intégrer.
