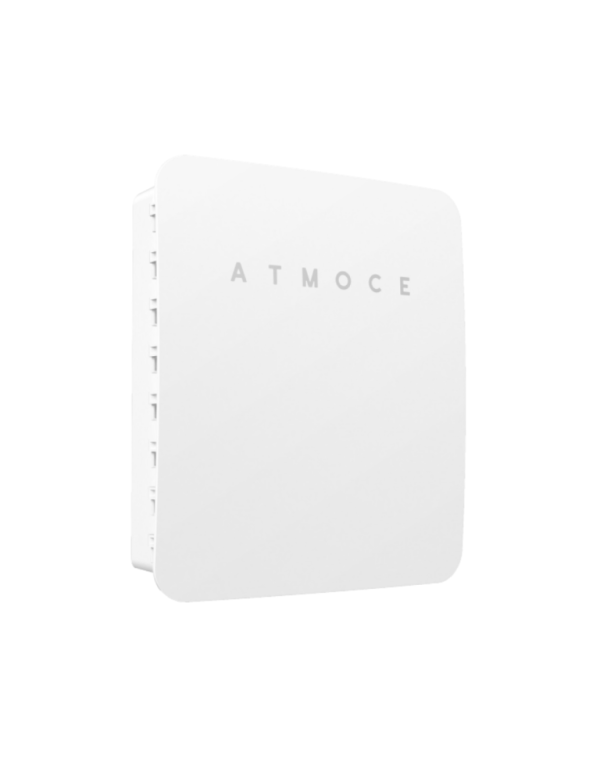

BackUp Atmoce MU100-S Monophasé 80a

Fonction de laBackUp dans le système Atmoce

LesBackUp Il agit en tant que point de commutation entre le réseau électrique, l'analyse de logement et le système de génération et de stockage Atmoce (micro-onduleurs, batteries de lithium et M-Combiner). Votre commutateur de dérivation Il permet de dériver le flux directement du réseau au cas où le système de sauvegarde n'est pas disponible ou nécessite une maintenance, sans qu'il soit nécessaire d'interrompre l'alimentation électrique de la maison pendant ce processus.

Avec un Courant maximum de 80A À la fois sur le réseau et le côté de la distribution, cet équipement est dimensionné pour supporter toute la charge d'une maison avec une installation monophasée standard, agissant comme une pièce de sécurité et une continuité de service dans l'écosystème de l'écosystème de onduleurs hybride et systèmes de sauvegarde Atmoce.

Robustez pour l'installation extérieure

Avec protection Ip65 et une gamme de température de fonctionnement de -30 ° C à 50 ° C,BackUp MU100-S Il est prêt à être installé à l'étranger sans avoir besoin de protections supplémentaires, conformément au reste de l'équipement de la gamme. M-Combiner et M-ELV Battbank Atmoce. Votre communication à travers des protocoles Peut et faire (sortie numérique) Il permet l'intégration du reste du système de gestion de l'énergie, la coordination de la commutation entre le réseau et la sauvegarde automatisée.

Caractéristiques techniques détaillées

Composants inclus:

• Combinateur / interrupteur de charge: 1 unité, 80a, 2 pôles
• Switch Bypass: 1 unité, 80a, 2 pôles
• Commutateur réseau: 1 unité, 80a, 2 pôles

Paramètres électriques:

• Configuration du réseau: monophasé
• Tension nominale: 220/230 / 240V AC
• Gamme de tension (L A N): 184v ~ 276V
• Fréquence nominale: 50 / 60Hz
• Gamme de fréquences étendue: 45hz ~ 65Hz
• Combinoison maximum / Courant de charge: 80a
• Courant de réseau maximum: 80a
• Courant maximum de la boîte de distribution: 80a
• Catégorie de surtension: III

Paramètres mécaniques:

• DIMENSIONS (UN X AT X PR): 447 x 389 x 124mm
• Poids: 3,6kg
• Gamme de température ambiante: -30 ° C ~ 50 ° C
• Réfrigération: convection naturelle
• Degré de protection: IP65, extérieur
• Section du câble Combinateur / Charge Side: 16 ~ 25mm²
• Réseau de section de câble: 16 ~ 25mm²
• Cable section Side Distribution Box: 16 ~ 25mm²
• Section du câble de communication: 0,25 ~ 0,75mm²
• Le bruit:
• Altitude maximale: 3000m
• Classe de protection: II
• Degré de contamination: III

Communication: Peut, faire (sortie numérique)

Certifications: CEI 61439-1 / -2 (de sécurité), IEC 62311 (santé), EN 301489-1 / -17, CEI 61000-6-1 / -2 / -3 / -4 (EMC), EN 300328 (Radio-spectre).

Foire aux questions (FAQ)

1. Qu'est-ce que c'est exactement le m-BackUp? Il s'agit de la boîte de commutation entre le réseau électrique, la boîte de distribution du boîtier et le système de production / de stockage Atmoce, permettant de maintenir l'offre à travers sa fonction de by-pass.

2. Quel courant maximum prend-il en charge?
Soutien 80a Sur le réseau et la distribution, suffisants pour la plupart des installations monophasées résidentielles.

3. Est-ce qu'il convient à une installation en extérieur?
Oui, il a une protection Ip65 et une gamme de température de fonctionnement de -30 ° C à 50 ° C, conçu spécifiquement pour l'extérieur.

4. Y a-t-il une version triphasée?
Oui, la même feuille de données documente une version triphasée de la m-BackUp Avec des interrupteurs à 4 pôles et un poids de 6 kg, pour les installations avec une ruée triphasée.

5. Comment communiquez-vous avec le reste du système Atmoce?
Via le protocole Pouvez et sortie numérique (Faire), intégrant avec le M-Combiner et le reste des équipes de gestion de l'énergie Atmoce. Consulter plus de contenu technique dans le Blog Tienda Solar.
