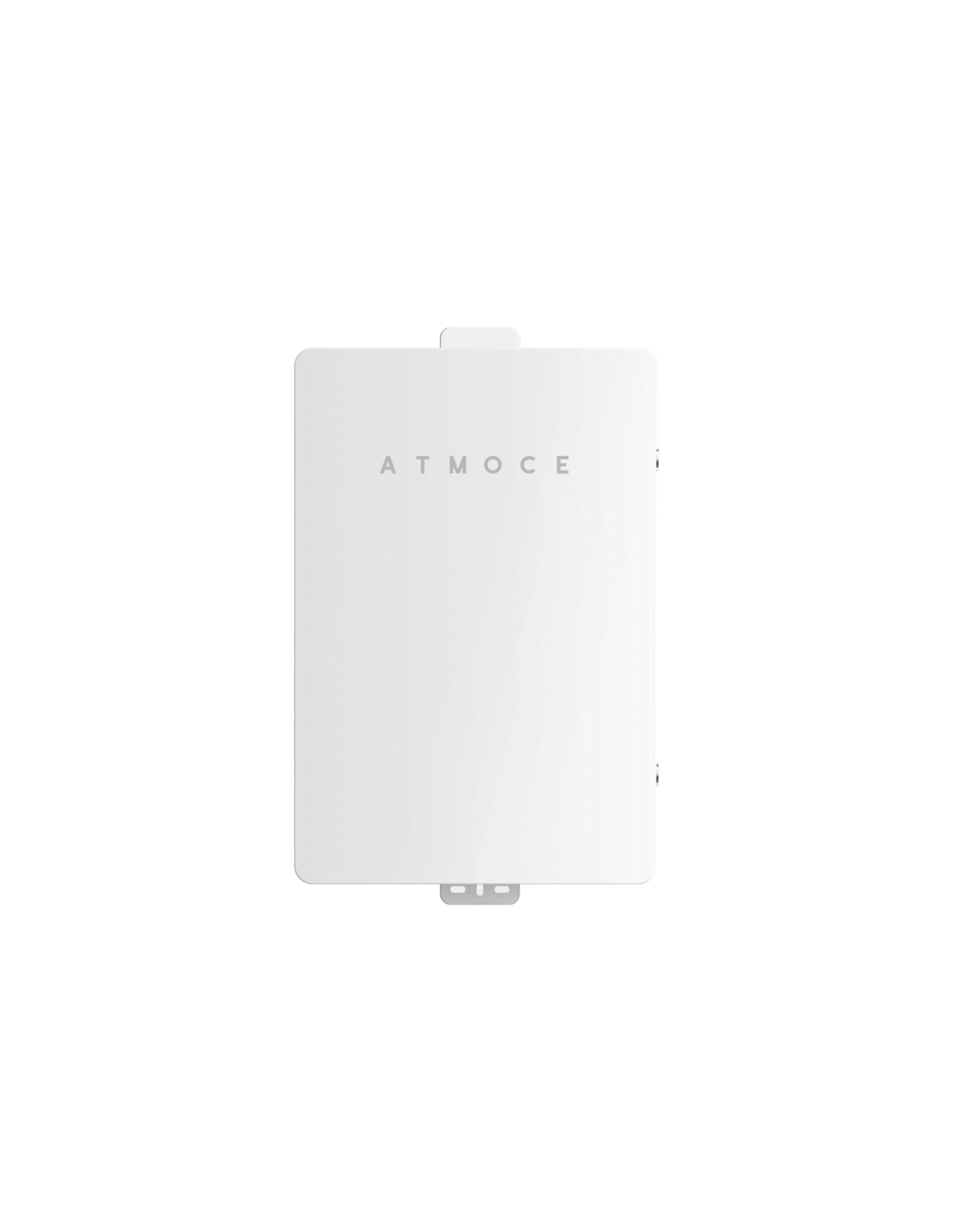

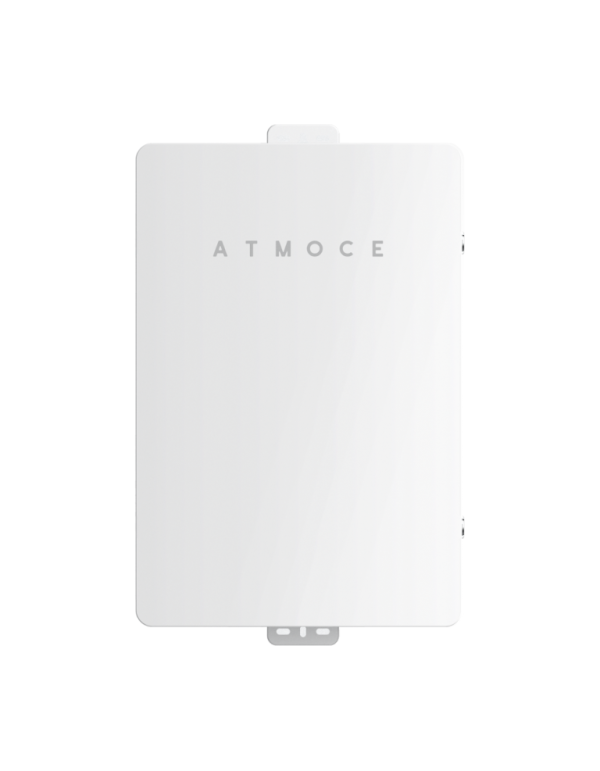

M-Combiner Atmoce MC100-T 3-Fases (2 Entradas FV)

2 Entradas FV para Instalaciones Trifásicas de Alta Potencia

Cuando una instalación fotovoltaica trifásica reparte la generación en varios ramales de microinversores, el MC100-T permite unificar la conexión de 2 entradas fotovoltaicas independientes en un solo cuadro, cada una con su propio interruptor de 20A (ampliable a 25A) para alcanzar los 30kW de potencia fotovoltaica máxima del equipo. Esta configuración resulta especialmente útil en cubiertas con orientaciones distintas o en instalaciones donde se prevé una ampliación futura del número de paneles.

El sistema no se limita a gestionar la parte fotovoltaica: también centraliza la conexión de baterías de litio de hasta 42kWh, con un interruptor dedicado de 63A y comunicación directa con el sistema, permitiendo que generación, almacenamiento y consumo del hogar queden coordinados desde un único punto de control.

Medición Trifásica Precisa en Cada Línea

Al tratarse de una instalación trifásica, el MC100-T incorpora 3 sensores CT para microinversores y 3 para batería (frente a 1 y 1 en la versión monofásica), con una precisión del 0,1% en cada fase. Esta medición independiente por fase resulta clave para detectar desequilibrios de carga entre líneas, algo que un cuadro monofásico o un sistema de medición único no podría ofrecer, y que facilita el trabajo del instalador a la hora de balancear el sistema en fases posteriores.

Robustez y Gestión Remota de Serie

Todas las líneas del MC100-T (red, PV, batería y SPD) emplean interruptores de 4 polos, coherentes con su naturaleza trifásica, respaldados por una protección SPD de 20kA y un relé M-Relay MR100-T de hasta 50A. La gestión del sistema se realiza a través de la app Atmozen, con conexión bidireccional constante a Atmoce-Cloud para monitorización remota, mientras que su diseño preinstalado y preconectado de fábrica agiliza notablemente el trabajo de instalación en obra.

Características Técnicas Detalladas

Parámetros eléctricos:

• Configuración de red: trifásica (3/N~)
• Tensión nominal: 220/380V AC, 230/400V AC
• Rango de tensión (L a N): 184V ~ 276V
• Frecuencia nominal: 50 / 60Hz
• Rango de frecuencia extendido: 45Hz ~ 65Hz
• Entradas fotovoltaicas: 2
• Corriente máxima PV por entrada: 20A (ampliable a 25A, hasta 30kW)
• Corriente máxima de batería: 63A
• Capacidad máxima de batería: 42kWh
• Corriente nominal de los CT: 80A
• Categoría de sobretensión: III

Componentes incluidos:

• M-Gateway: 1 x MG100
• Interruptor SPD: 1 unidad, 25A, 4 polos
• Interruptor de gateway: 1 unidad, 10A, 4 polos
• SPD: 1 unidad, In 20kA, 4 polos
• Interruptores lado PV: 2 unidades, 20A, 4 polos
• Interruptor lado red: 1 unidad, 63A, 4 polos, RCD 100mA
• Interruptor lado batería: 1 unidad, 63A, 4 polos
• CT de microinversor: 3 unidades, precisión 0,1%
• CT de batería: 3 unidades, precisión 0,1%
• Interfaz CT de consumo: 1 unidad, precisión 0,1%
• M-Relay: 1 x MR100-T, 50A, 4 polos

Parámetros mecánicos:

• Dimensiones (An x Al x Pr): 389 x 616 x 127mm
• Peso: 8,6kg
• Rango de temperatura ambiente: -30°C ~ 50°C
• Refrigeración: convección natural
• Grado de protección: IP65, exterior
• Sección de cable lado PV: 2,5 ~ 6mm²
• Sección de cable lado red: 6 ~ 10mm²
• Sección de cable lado batería: 6 ~ 10mm²
• Sección de cable de comunicación: 0,25 ~ 0,75mm²
• Ruido: <25dB
• Altitud máxima: 3000m
• Clase de protección: II
• Grado de contaminación: III

Comunicación:

• Protocolos soportados: PLC, WiFi, Bluetooth (BLE), Ethernet, CAN, RS485
• Plataforma: Atmoce-Cloud y app Atmozen
• Indicadores: 3 LEDs

Certificaciones: IEC 61439-1/-2 (seguridad), IEC 62311 (salud), EN 301489-1/-17, IEC 61000-6-1/-2/-3/-4 (EMC), EN 300328 (espectro radioeléctrico), EN 50065-1/-2 (PLC).

Preguntas Frecuentes (FAQ)

1. ¿Cuántas entradas fotovoltaicas tiene el MC100-T?
Cuenta con 2 entradas fotovoltaicas independientes, cada una con su propio interruptor de protección de 20A, ampliable a 25A para alcanzar los 30kW de potencia máxima.

2. ¿Puedo usar solo 1 entrada si mi instalación es más pequeña?
Sí, puedes conectar una sola entrada y dejar la segunda disponible para una futura ampliación de tu instalación fotovoltaica.

3. ¿Cuántos sensores de corriente incluye este modelo trifásico?
Incluye 6 sensores CT en total (3 para microinversores y 3 para batería), con precisión del 0,1% en cada fase, más 1 interfaz adicional para medir el consumo.

4. ¿Qué diferencia hay entre las 2 entradas FV y las 3 fases de red?
Son conceptos independientes: las 2 entradas FV son los puntos de conexión de tus ramales de microinversores, mientras que las 3 fases se refieren a la configuración eléctrica de la red a la que se conecta el equipo.

5. ¿Cómo se activa y configura el sistema?
A través de la app Atmozen, que guía la activación paso a paso, aunque recomendamos que la instalación eléctrica la realice un profesional certificado. Consulta más contenido técnico en el Blog de Tienda Solar.
