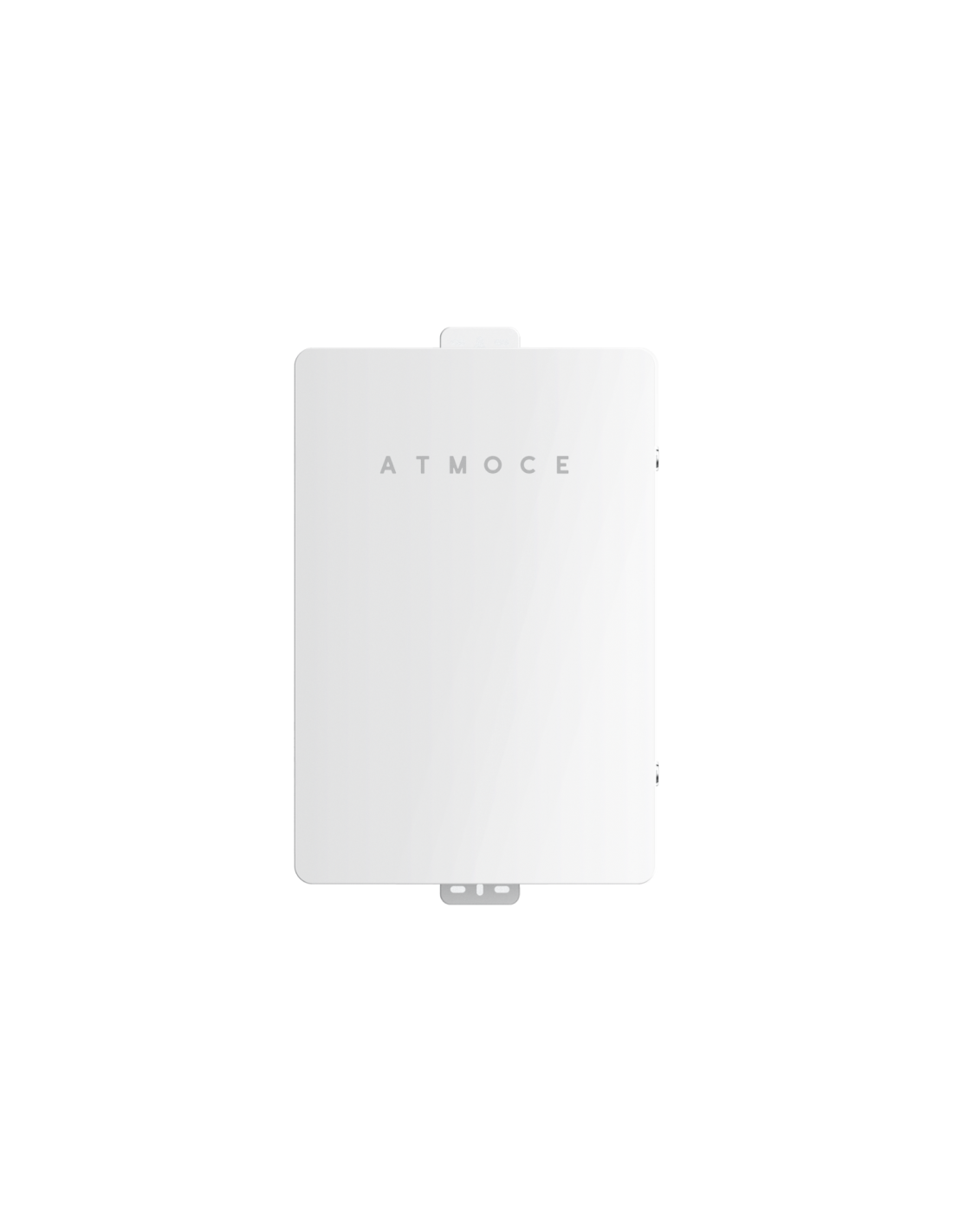

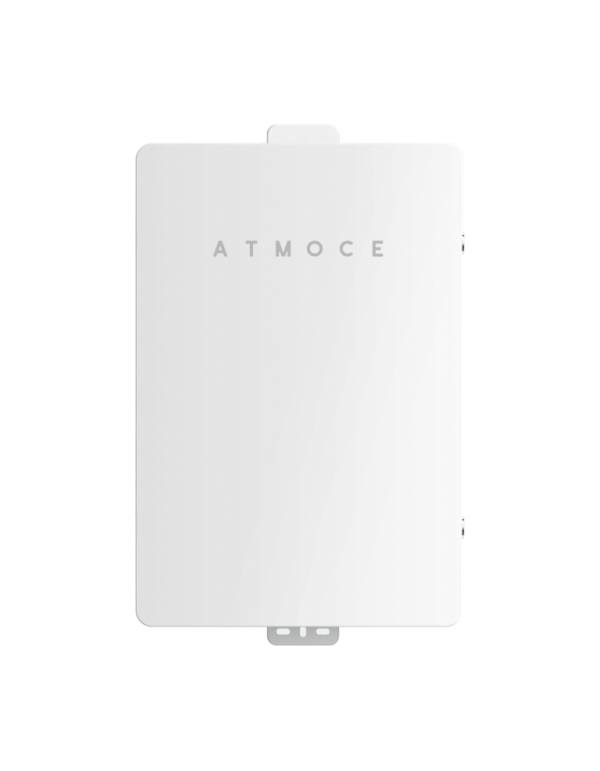

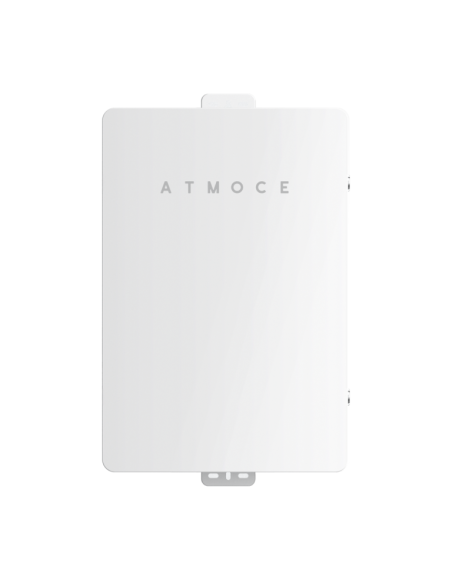

M-Combiner Atmoce MC100-T 3-Phasen (2 FV-Einträge)

2 FV-Einträge für dreiphasige Hochleistungsanlagen

Wenn eine dreiphasige Photovoltaik-Installation die Erzeugung auf mehreren Zweigen von verteilt mikrowechselrichter, das MC100-T Ermöglicht es Ihnen, den Anschluss von zu vereinheitlichen 2 unabhängige Photovoltaik-Einträge in einem einzelnen Rahmen, jeweils mit einem eigenen 20A-Schalter (erweiterbar bei 25A), um das zu erreichen 30kw der Photovoltaikmacht Maximum der Ausrüstung. Diese Konfiguration ist besonders nützlich in Abdeckungen mit unterschiedlichen Orientierungen oder in Anlagen, in denen eine zukünftige Erweiterung der Anzahl der Paneele vorgesehen ist.

Das System ist nicht auf die Verwaltung des Photovoltaik-Teils beschränkt: zentralisiert auch die Verbindung von Lithiumbatterien nach oben 42kwhmit einem dedizierten Wechsel von 63A und einer direkten Kommunikation mit dem System, so dass die Haushaltsgenerierung, Speicherung und Verbrauch von einem einzigen Kontrollpunkt koordiniert werden kann.

Präzise dreiphasige Messung in jeder Zeile

Da ist es eine dreiphasige Installation, die MC100-T beinhaltet 3 CT-Sensoren für mikrowechselrichter und 3 für die Batterie (Versus 1 und 1 in der einphasigen Version) mit einer Genauigkeit von 0,1% In jeder Phase. Diese unabhängige Messung pro Phase ist der Schlüssel, um Last-Ungleichgewichte zwischen den Linien zu erkennen, etwas, das ein einphasige Bild oder ein einzelnes Messsystem nicht anbieten könnte, und der die Arbeit des Installationsprogramms beim Schwenken des Systems in den nachfolgenden Phasen erleichtert.

Robustez und Remote Management der Serie

Alle Zeilen MC100-T (Netzwerk, PV, Batterie und SPD) Verwenden Sie Switches 4 Polen, in Einklang mit seiner dreiphasigen Natur, gestützt durch den Schutz 20ka SPD und a Relais M-Relay MR100-T bis zu 50A. Die Verwaltung des Systems erfolgt über die App Atmozenmit konstanter bidirektionaler Verbindung Atmoce-Cloud für die Fernüberwachung, während sein Design Vorinstalliert und vorgebungszweck Fabrik streben merklich die Installationsarbeit vor Ort ein.

Detaillierte technische Eigenschaften

Elektrische Parameter:

• Netzwerkkonfiguration: Dreiphasig (3 / n ~)
• Nennspannung: 220 / 380V AC, 230/400V AC
• Spannungsbereich (L A n): 184V ~ 276V
• Nennfrequenz: 50 / 60Hz
• Erweiterte Frequenzbereich: 45Hz ~ 65 Hz
• Photovoltaik-Tickets: 2
• Maximaler Strom PV pro Eintrag: 20A (erweiterbar auf 25A, bis zu 30 kW)
• Maximum battery current: 63a
• Maximum battery capacity: 42kwh
• Nennstrom der CT: 80a
• Überspannungskategorie: III

Komponenten enthalten:

• M-Gateway: 1 x mg100
• SPD-Switch: 1 Einheit, 25A, 4 Polen
• Gateway-Schalter: 1 Einheit, 10A, 4 Polen
• SPD: 1 Einheit, in 20ka, 4 Polen
• PV-Side-Schalter: 2 Einheiten, 20A, 4 Polen
• Netzwerkseitenschalter: 1 Einheit, 63A, 4 Polen, RCD 100mA
• Seitige Batterie wechseln: 1 Einheit, 63A, 4 Polen
• Ct mikrowechselrichter: 3 Einheiten, Präzision 0,1%
• Batterie CT: 3 Einheiten, Präzision 0,1%
• CN CT-Schnittstelle: 1 Einheit, Präzision 0,1%
• M-Relay: 1 x MR100-T, 50A, 4 Pole

Mechanische Parameter:

• Abmessungen (ein X bei X PR): 389 x 616 x 127mm
• Gewicht: 8,6kg
• Raumtemperatur: -30 ° C ~ 50 ° C
• Kühlung: natürliche Konvektion
• Schutzart: IP65, außen
• Kabelabschnitt PV-Seite: 2,5 ~ 6mm²
• Kabelabschnitt Netzwerk: 6 ~ 10mm²
• Kabelabschnitt Seitenbatterie: 6 ~ 10mm²
• Kommunikationskabelabschnitt: 0,25 ~ 0,75 mm²
• Lärm:
• Maximale Höhe: 3000m
• Schutzklasse: II
• Grad der Kontamination: III

Kommunikation:

• Unterstützte Protokolle: SPS, WIFI, Bluetooth (BLE), Ethernet, Can, RS485
• Plattform: Atmoce-Clust und App atmozmen
• Indikatoren: 3 LEDs

Zertifizierungen: IEC 61439-1 / -2 (Sicherheit), IEC 62311 (Gesundheit), EN 301489-1 / -17, IEC 61000-6-1 / -2 / -3 /--4 (EMV), EN 300328 (Funkspektrum), EN 50065-1 / -2 (SPS).

Häufig gestellte Fragen (FAQ)

1. Wie viele photovoltaische Eingänge tut das? MC100-T?
Verfügt über 2 Photovoltaik-Einträge Unabhängig, jeweils mit einem eigenen 20A-Schutzschalter, der bei 25A erweiterbar ist, um die maximale Leistung von 30 kW zu erreichen.

2. Kann ich nur 1 Eintrag verwenden, wenn meine Installation kleiner ist?
Ja, Sie können einen einzelnen Eintrag anschließen und die zweite für eine zukünftige Erweiterung Ihrer Photovoltaik-Installation zur Verfügung stellen.

3. Wie viele aktuelle Sensoren umfassen dieses dreiphasige Modell?
Beinhaltet 6 CT-Sensoren insgesamt (3 für mikrowechselrichter und 3 für die Batterie), wobei in jeder Phase eine Präzision von 0,1% in jeder Phase plus 1 zusätzliche Schnittstelle zum Messen des Verbrauchs zur Verfügung steht.

4. Was ist der Unterschied zwischen den 2 FV-Eingängen und den 3 Netzwerkphasen?
Sie sind unabhängige Konzepte: 2 FV-Einträge sind die Verbindungspunkte Ihrer Zweige mikrowechselrichter, während der 3 Phasen Sie beziehen sich auf die elektrische Konfiguration des Netzwerks, an das das Gerät angeschlossen ist.

5. Wie wird das System aktiviert und konfiguriert?
Durch die App Atmozen, die Schritt-für-Schritt-Aktivierung führt, obwohl wir empfehlen, dass die elektrische Installation von einem zertifizierten Fachmann ausgeführt wird. Weitere technische Inhalte in der Blog Tienda Solar.
