Solar-Wechselrichter Solarhybrid dreiphasig atoren 20kw af20k-th

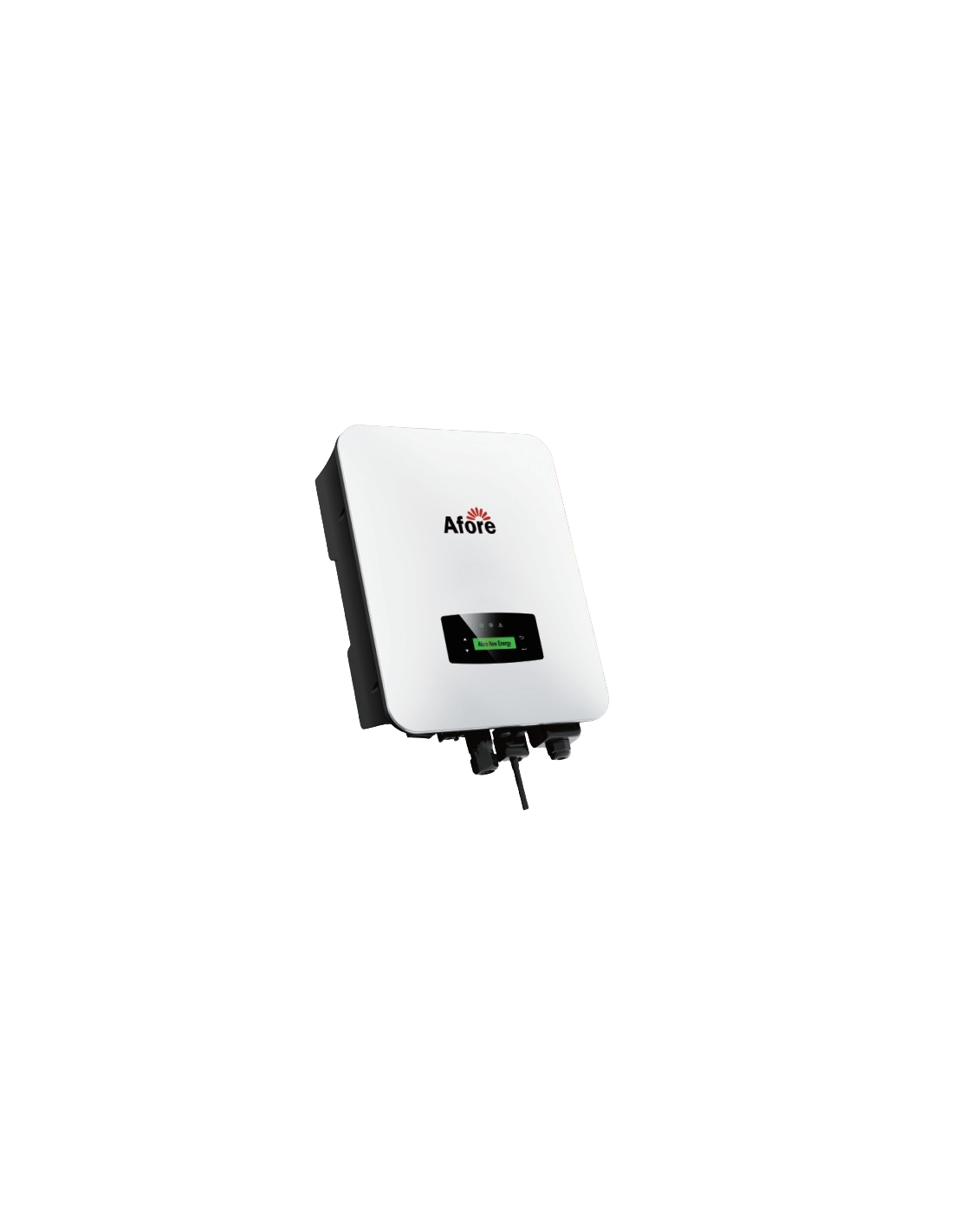

Vorteile Hybrid-Wechselrichter AFORE AF20K-TH

Die hybrid-Wechselrichter drei-Phasen- AFORE AF20K-TH es zeichnet sich auf dem Solarenergiemarkt aus, um hohe Energieströme mit höherer Effizienz zu verwalten. Dank seiner Umwandlungsplanung ohne Transformator (transformerless), es erreicht eine maximale Effizienz von 98,50% und eine europäische Effizienz von 98,00%, und wesentlich reduziert die thermischen Verluste während der Umwandlung und Energieaustauschprozesse mit der Batteriebank.

Um eine ununterbrochene Versorgung gegen Ausfälle im elektrischen Netzwerk zu gewährleisten, integriert das Gerät ein System UPS mit einer Zeit von wechseln unter 10 ms, und isolierende kritische Lasten ohne Betriebsunterbrechungen. Darüber hinaus unterstützt es a 100% Outgut-Ungleichgewicht pro Phase, das es ermöglicht, den asymmetrischen Einphasenverbrauch zu füttern, ohne die Gesamtleistung des Systems oder der Nutzungsdauer des Teams zu beeinträchtigen.

Die AFORE AF20K-TH gibt ein breites Photovoltaik-Feld von oben zu 30.000w dc, verteilt in 2 mppts mit 4 Saiteneinträge (Saiten), die direkte Verbindung mit erleichtern solarplatten hochleistungs- und Bifaschentechnologien. Sein Hafen lithiumbatterien hochspannung (Bereich von 150V - 800V) Maximieren Sie die Speicherleistung, um dieses Team zu einem idealen Option in der wechselrichter hybrid dreiphase des Marktes.

Erweiterte Verwaltung von Batterien und Betriebsmodi

Die solar-Wechselrichter es ist geplant, den Energieverbrauch gemäß den Schemata der Zeitdiskriminierungsraten zu optimieren (Zeit-of-Nutzung), um die Akkumulationsbank für reduzierte Ratesperioden zu ermöglichen und die während der Spitzenverbrauchsstunden gespeicherte Energie herunterzuladen.

• Temporäre Überlastleistung: Im isolierten Modus (back-up), das Team bietet eine leistungsausgang Spitze bis zu 22.000 VA für 60 Sekunden, tolerieren die Startspitzen von Motoren und induktiven Maschinen ohne Anschlag.
• Diversifizierte chemische Kompatibilität: Ihr 3-stufiger Lastalgorithmus ist voll kompatibel mit fortschrittlichen Chemikalien Lithium-Ionen, Blei-Säure und Natriumchlorid und Metall.
• Integration mit Hilfssystemen: Hat bestimmte Ports und trockene Kontaktausgänge für die management und automatische Integration von Dieselgeneratoren oder Benzin als Quelle der sekundären Sicherung.

Um das Design Ihrer Photovoltaik-Installation zu ergänzen und eine solide und dauerhafte Montage sicherzustellen, können Sie unsere Optionen in erfordern strukturen für Sonnenkollektoren. Sie können auch spezialisierte Empfehlungen und Installationsrouten direkt an der Blog Tienda Solar.

Detaillierte technische Eigenschaften

Photovoltaikeingang (PV-Eingang)

• Maximale Eingangsleistung DC: 30 kW (30.000 W)

• Maximal-Eingangsspannung DC: 1000 v

• Gleichspannungsspannung der DC: 620 v


• Eingangsspannungsbereich DC: 150 v - 1000 v

• MPPT-Spannungsbereich: 150 V - 850 V

• MPPT-Spannungsbereich bei voller Leistung: 500 V - 850 V

• Startspannung: 160 v

• Maximaler Eingangsstrom DC: 32 a (MPPT 1) / 20 a (MPPT 2)
• Maximaler Kurzschlussstrom von MPPT: 48 a / 30 a
• Anzahl der MPPT-Anhänger / Ketten von MPPT: 2/4 (2 in MPPT1, 2 in MPPT2)

Batterieanschluss (Batterieanschluss)

• Nominale Batteriespannung: 500 v
• Batteriespannungsbereich: 150 V - 800 V
• Maximales Laden / Entladen Strom: 50 a
• Maximales Laden / Entladen von Macht: 20 kW
• Cargo-Kurve: 3 Stufen
• Kompatible Batterietypen: Lithium-Ionen / Blei-Säure / Natriumchlorid und Metall

Network Exit AC (AC Grid)

• Nominalausgangsleistung AC: 20 kW (20.000 W)
• Maximaler Ein- / Ausgang AC: 25,5 kVA / 18,7 kVA
• Maximaler Ausgangsstrom AC: 32 a
• Nominales Netzwerk AC: 230 v / 400 v (3P + N + PE / 3P + PE)
• Nominale Netzfrequenz: 50 Hz / 60 Hz
• Leistungsfaktor: 1 (Einstellbar 0.8 induktiv nach 0,8 kapazitiv)
• Gesamtverzerrung der harmonischen Verzerrung (aktueller THD):

Isoliertes Lade- / Backup (AC-Lastausgang - Backup)

• Nennleistungsleistung: 20,000
• Nominale Austrittsspannung: 230 v / 400 v
• Nennleistungsstrom: 29 a
• Power Pico Deal: 22.000 va (für 60 Sekunden)
• Schaltzeit UPS:
• Harmonische Spannungsverzerrung (THDV mit linearer Last):

Leistung und Effizienz

• Maximum efficiency: 98,50%
• Europäische Effizienz: 98,00%
• Aufladung Effizienz / Batterieabgabe: 98,00%

Integrierter Schutz

• Schutz gegen Rückwärtspolarität PV: Ja
• Überstrom- und Überspannungsschutz: Ja
• Schutz gegen Isla-Betrieb (Anti-Island): Ja
• Schutz gegen Wechselstromkurs: Ja
• Erkennung von Leckstrom und Massefehlerüberwachung: Ja
• Elektrische Netzwerküberwachung: Ja
• Schutzgrad des Gehäuses: Ip65

Allgemeine Daten

• Abmessungen (breiter x hoher X-Hintergrund): 558 x 535 x 260 mm
• Gewicht: 36 kg
• Topologie: Kein Transformator (Transformator)
• Kühlung: Intelligenter Fan (Intelligent-Fan)
• Betriebstemperaturbereich: -25 ° C bei 60 ° C
• Maximale Betriebshöhe:
• Geräuschemission:
• Verbrauch in Ruhe (Standby):
• Bildschirm und Schnittstellen: LCD, LED, RS485, Dose, Wi-Fi, GPRS, 4G
• Zertifizierungen und Standards: EN50549-1, IEC62109-1, IEC62109-2, VDE-AR-N4105, VDE0126, AS4777.2, NRS097, C10 / C11, G98 / G99
• EMV-Standard: EN61000-6-2, EN61000-6-3

Häufig gestellte Fragen (FAQ)

1. Welche Sonnenfeldkapazität in Panels ermöglicht das Verbinden der solar-Wechselrichter Atore af20k-th?

Ermöglicht das Anschließen einer maximalen Photovoltaik-Leistung von 30 kW (30.000 W) in kontinuierlichem Strom. Dürfen 2 mppts mit Spannungsbereich zwischen 150V und 850V, erlaubt es, Ketten mit unterschiedlichen Orientierungen oder Neigungen zu verteilen, um die tägliche Aufnahme zu optimieren.

2. Funktioniert AFRE AF20k-TH, wenn ein Schnitt im kommerziellen Netzwerk auftritt?

Ja, das Team hat eine dedizierte Backup-Ausgabe (Back-up) mit Funktion UPS integrierte eingeschaltet weniger als 10 ms. Behält es an, dass er stärkere kritische Lasten durch Lieferung verbunden ist 20,000 kontinuierliche 22.000 geht 60 Sekunden lang.

3. Welche Art von Batterien sind mit diesem Hochspannungsmodell kompatibel?

Der Batterieport arbeitet in einem Bereich von 150 v bis 800 v und unterstützen Chemikalien Lithium-Ionen, Blei-Säure und Natriumchlorid und Metall. Es wird empfohlen, kompatible Hochvolt-Lithium-Batteriemodule zu verwenden, um das Laden und Entladen der Beschleunigung zu maximieren 50 a.

4. Ist es mit dreiphasigen Einrichtungen kompatibel, die einen unausgeglichenen Verbrauch zwischen den Phasen haben?

Ja, es unterstützt a 100% Output-Ungleichgewicht in jeder Phase. Dies garantiert, dass die solar-Wechselrichter passen Sie die Lieferung von Energie automatisch an die spezifischen Anforderungen jeder Phase an, ohne das System zu dekompetitionieren.

5. Wo kann ich kompatible Komponenten erwerben oder Integrationszweifel konsultieren?

Auf Tienda Solar eine umfangreiche Auswahl an kompatiblen Geräten wie z wechselrichter solar, Akkumulationsmodule und elektrischer Schutz, um eine optimale Leistung Ihrer Installation sicherzustellen.
