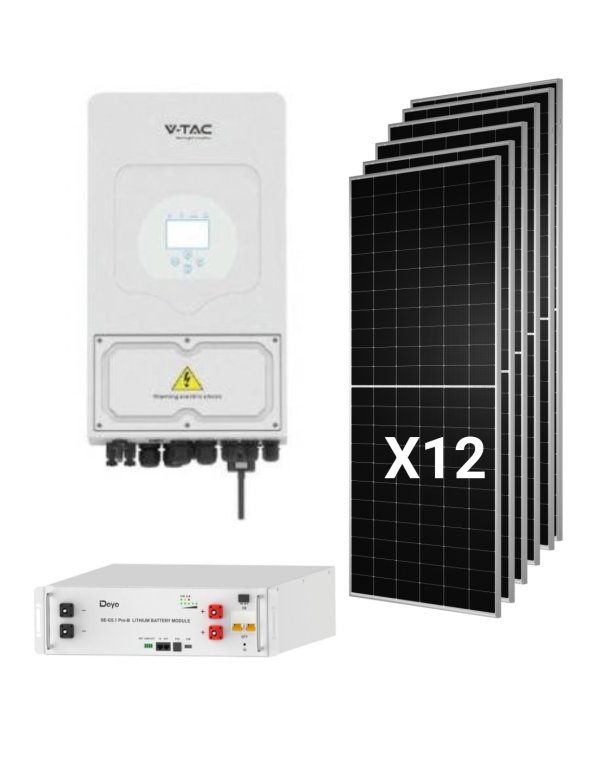

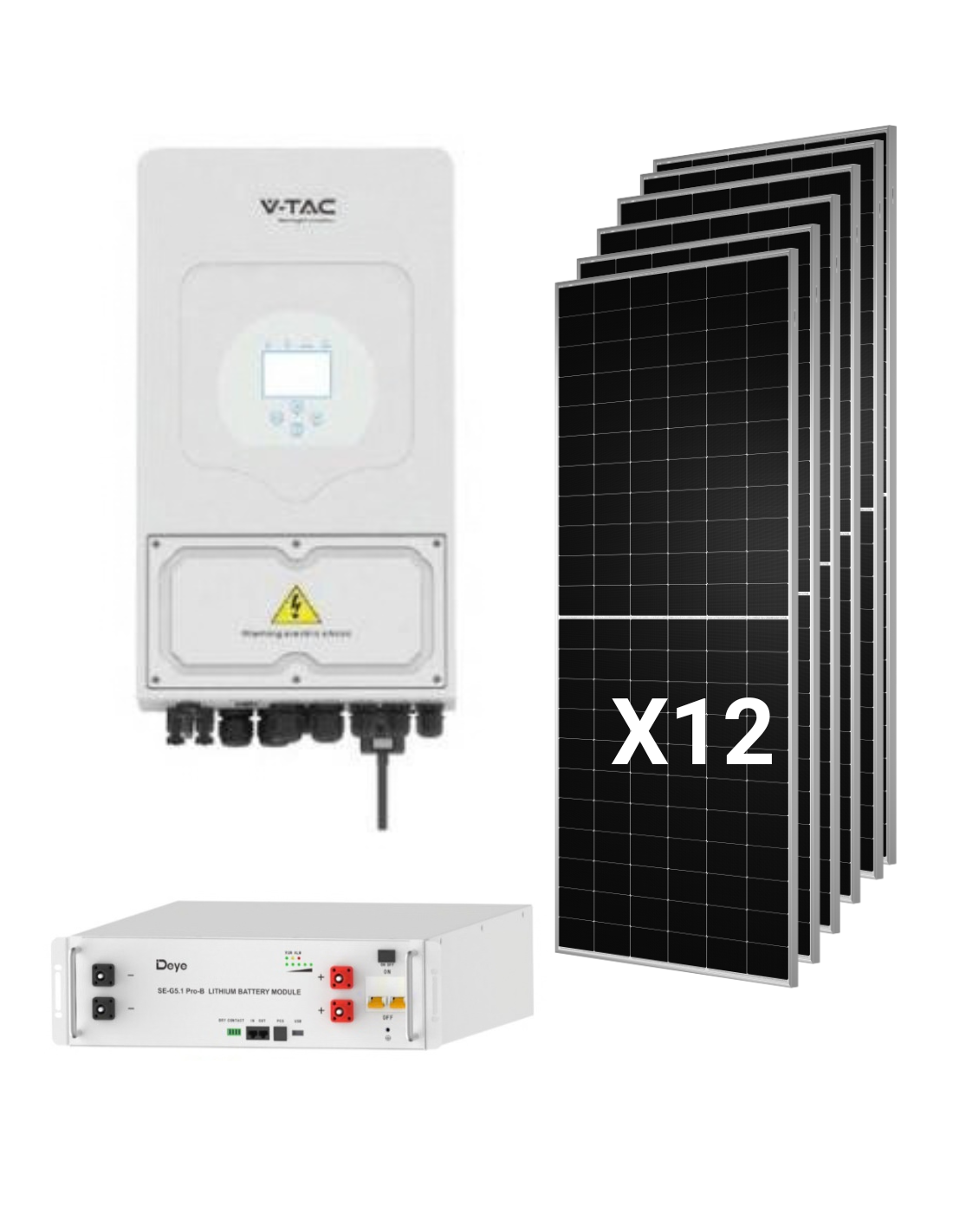

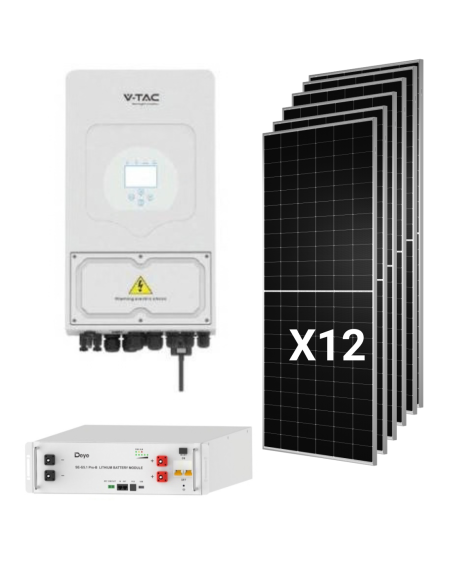

Hybrid Solar Kit Deye 6kw Einphasen mit 12 Panels Tongwei 630W und 5,12 kWh-Batterie

Detaillierte technische Eigenschaften

Vollständige Systemdaten

• Totale Photovoltaik-Leistung: 7,56kwp (12 x 630W)
• Nominalausgangsleistung AC: 6.000W
• Speicherkapazität: 5,12 kWh Nomales / 4.6kwh nützlich
• Saiten-Konfiguration: 2 saiten von 6 paneelen
• Art des Netzwerks: Einphasig 220 / 230V (L + N + PE)

Hybrid-Wechselrichter Deye SUN-6K-SG05LP1-EU

• Nennwechselspannung (Eingabe / ausgabe:) 6.000W
• Maximal scheinbare Leistung: 6.600VA
• Leistungsspitze im isolierten Modus: 2 mal das nominale für 10 s
• Maximaler Eintritt FV-Leistung: 7.800W
• Spannung der FV-Maximaleingabe: 500V
• Startspannung: 125V
• MPPT-Spannungsbereich: 150-425V
• Nominale FV-Spannung: 370V
• Anzahl der MPPT / saiten von MPPT: 2/1 + 1
• Maximaler FV-Betriebstrom: 13A + 13A
• Maximaler Kurzschlussstrom: 17A + 17A
• Art der kompatiblen Batterie: Blei-Säure oder Ionenlithium
• Batteriespannungsbereich: 40-60V
• Maximales Laden / entladen strom: 135A
• Nominalstrom AC (Eingabe / ausgabe:) 27,3 / 26.1A
• Maximum efficiency: 97,6%
• Europäische Effizienz: 96,5%
• MPPT-Effizienz: mehr als 99%
• Harmonische Verzerrung (THDI:) weniger als 3%
• Einstellbarer Leistungsfaktor: 0.8 induktiv auf 0,8 kapazitiv
• Parallelbetrieb: bis zu 16 einheiten (on-grid und off-grid)
• Kommunikation: RS485 / RS232 / DOSE
• Überwachung: GPRS / WIFI / Bluetooth / 4G / LAN (optional)
• Überspannungsschutz: Typ II in DC und AC
• Schutzart: IP65
• Betriebstemperatur: von -40 bis 60 ° C (verringerung der Leistung über 45 ° C)
• Lärm: weniger als 30 dB
• Kühlung: Intelligente Belüftung durch Luft
• Topologie: Transformator
• Maße: 330 x 580 x 232 mm
• Gewicht: 24,9kg
• Netzwerkvorschriften: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantie: 5 oder 10 jahre, gemäß dem ort der endgültigen installation

Solarpanel Tongwei TNC 2.0 Twmnh-66HD630

• Maximale Leistung (PMAX:) 630W
• Spannung im Freikreis (VOC:) 49,50V
• Kurzschlussstrom (ISC:) 16,18A
• Spannung am maximalen Power Point (VMP:) 41,10V
• Strom am Punkt der maximalen Leistung (Imp:) 15,33A
• Effizienz des Moduls: 23,3%
• Leistungstoleranz: 0 bis + 3%
• Power BNPI (1000w / m² Frontal + 135W / m² hinten:) 695,4W
• Macht mit Heckgewinn von 5% / 15% / 25%: 661W / 724W / 787W
• Brillialitätskoeffizient (PMAX:) 80 ± 5%
• PMAX Temperaturkoeffizient: -0,28%/°C
• VOC-Temperaturkoeffizient: -0,24%/°C
• ISC-Temperaturkoeffizient: + 0,046%/°C
• Art der Zelle: TNC N-typ, 132 strümpfezellen (6 x 22)
• Frontglas: 2,0 mm mit antireflektierender beschichtung, halbpoliert
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4,0mm²
• Maximum mechanical load: 5.400 Pa Front / 2.400 BA Heck
• Maximale Systemspannung: 1.500V DC
• Maximale Sicherung in Reihe: 30A
• Betriebstemperatur: von -40 bis 70 ° C
• Maße: 2.382 x 1,134 x 30 mm
• Gewicht: 32,2kg
• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre (1% im ersten jahr, 0,4% pro jahr; 87.40% in 30 jahren)

Lithiumbatterie Deye SE-G5.1 Pro-B

• Chemie: LiFepo4 (Lithiumferrophosphat) ohne Kobalt
• Kapazität: 100Ah
• Nennspannung: 51,2V
• Betriebsspannungsbereich: 43,2-57,6V
• Nominale Energie: 5,12kwh
• Nützliche Energie: 4,6kwh (90% DOD, 0,5C bei 25 ° C)
• Empfohlener Belastung / entladungsstrom: 50A
• Laststrom / maximaler entlastung: 100A
• Pico-Strom (2 min, 25 ° C:) 150A
• Tiefe von empfohlenen Download: 90%
• Alter: mehr als 6.000 zyklen (25 ° C, 0,5 c, 90% DOD, 70% EOL)
• Kumulierte Energie: 16Mwh 70% eOL
• Skalierbarkeit: bis zu 64 Einheiten parallel (327 kWh), 32 ohne externe konfiguration
• Kommunikation: KANN 2.0, RS485
• Ladungstemperatur: von 0 bis 55 ° C (von -20 bis 55 ° C mit optionaler Heizung)
• Entladungstemperatur: von -20 bis 55 ° C
• Schutzart: IP20 (installation in innenräumen)
• Montage: Wand, Boden oder Rack 19 "
• Maße: 440 x 133 x 540 mm
• Gewicht: 45kg
• Zertifizierungen: UN38.3, IEC 62619, EG, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 jahre (vorbehaltlich der bedingungen des herstellers)

Vorteile des Hybrid Solar Kit Deye 6kw mit 12 Tongwei 630W-Panels und 5,12 kWh-Batterie

Dieses Kit ist für diejenigen konzipiert, die ein System von suchen selbstverbrauch mit batterien komplett, mit komponenten der ersten ebenen, die bereits sind dimensioniert, um zusammen zu arbeiten. Anstatt Geräte separat zu kombinieren und Kompatibilitäten zu überprüfen, erhalten Sie ein Set, in dem wechselrichter, photovoltaik-generator und lagerung sie passen in spannung, strom und kommunikation.

Das Herz des Systems ist das hybrid-wechselrichter Deye SUN-6K-SG05LP1-EU, einer der wechselrichter hybrid die meisten installierten Einphasen im Wohnungsmarkt. Verwalten Sie die Solarproduktion, laden und entladen Sie den Akku und den Austausch mit dem Netzwerk mit 6 programmierbare zeitschlitze beladen und Entladen, um die Raten mit Zeitdiskriminierung zu nutzen. Erfüllt die Netzwerkverbindungsstandards RD 140 und UNE 217002, unter anderem, was seine Legalisierung in Spanien erleichtert.

Die 12 module Tongwei TNC 2.0 TWMNH-66HD630 zu verfügung stellen 7,56kwp mit technologie N-typ von halben bifaschinenzellen. Euer eure temperaturkoeffizient von -0,28%/°C begrenzung der verluste in den wärmemonaten und seiner konstruktion 2,0 mm glasglas durch beide teure verstärkungen von haltbarkeit gegen feuchtigkeit und mechanische belastungen (5.400 Pa Front / 2.400 BA Heck). Tongwei garantiert a abbau von 1% im ersten jahr und 0,4% pro jahr dann hält das 87.40% der macht in 30 jahren. Danke an sein bifilifizität von 80 ± 5%, kann jedes panel erreichen 661W mit einem Heckgewinn von 5% und 724W mit 15%, abhängig von der Oberfläche und der Montagehöhe. Wenn Sie mehr Modelle sehen möchten, sehen Sie sich unser Sortiment an solarplatten.

Die trommeln Deye SE-G5.1 Pro-B verwenden sie die chemie LiFepo4 frei von Kobalt, mit Smart BMS das gleicht die Zellen aus und schützt vor Überlastungen und extremen Temperaturen. Mit mehr als 6.000 zyklen und a 16mwh kumulierte Energieperformance, es ist eines der lithiumbatterien mit der besten Beziehung zwischen nützlicher Lebensdauer und Preis im 48-V-Format.

Was ist dieses Solar-Kit enthalten Deye?

• 1 x Hybrid-Wechselrichter Deye SUN-6K-SG05LP1-EU von 6.000W einphasige.
• 12 x Solarpanel Tongwei TNC 2.0 TwmnH-66HD630 von 630W N-typ bifacial.
• 1 x Lithiumbatterie Deye SE-G5.1 Pro-B von 5,12kwh, mit ihrem serienzubehör: verbindungskabel zu wechselrichter 3U-Lpcable1500 (1.500 mm, 4awg + RJ45,), 3u-Lbcable parallel cable150, , sucht nach 19 "rack, , stapeln von klammern und wandhalterungen mit schrauben.

Wenn Sie die Installation abschließen müssen, in Tienda Solar du wirst finden strukturen für sonnenkollektoren für flache abdeckung, geneigte oder boden sowie den rest der elektrischen komponenten.

Dimensionierung und Konfiguration des Systems

Empfohlene Saitenkonfiguration: 2 x 6 Panels

Die wechselrichter verfügt über 2 MPPT mit 1 String von MPPT, mPPT-Rang von 150-425V und maximale spannung des eintrags 500V. Die optimale Konfiguration ist 2 saiten von 6 series in reihe:

• Spannung in der Schaltung geöffnet durch String (STC:) 297V (6 x 49,50V.)
• Geschätzte Spannung in der Schaltung bei -10 ° C: etwa 322V, berechnet mit dem VOC-Koeffizienten -0,24%/°C. Ist weit unter dem Limit von 500V.
• Spannung der maximalen Leistung durch String: 246,6V (6 x 41,10V), im MPPT-Fenster.
• DC / AC-Verhältnis: 1,26 (7.560WP gegenüber 6.000 Watt nominal), unter dem zulässigkeit der FV-Leistung bei 7.800W zugelassen.

Das Anschließen der 12 Platten in einer einzigen Zeichenfolge ist nicht möglich: Die Spannung im offenen Kreislauf (594V) würde das Maximum der wechselrichter.

Aktuelle Paneele und Verhalten von MPPT

Der maximale Stromstrom der Tongwei 630W ist 15,33A, während jedes MPPT wechselrichter auftauchen 13A. Bei den maximalen Bestrahlungsstunden wechselrichter es wird den Strom jeder Zeichenfolge auf diesen Wert einschränken, ein übliches Schneiden in Systemen mit hohen Leistungstafeln, die mit einer stärkeren Produktion bei niedrigen Bestrahlungsstunden, am Morgen, am Nachmittag und dem Winter kompensiert werden. Der Kurzschlussstrom in STC (16,18A) es ist in der 17A von der einreise zugelassen.

Geschätzte Produktion

Die echte Produktion hängt von der Lage, Orientierung, Neigung und Schatten ab. Als Referenz mit einem Durchschnitt von 5 stunden sonnenspitze und eine globale leistung des systems der 80%, der generator von 7,56kwp würde herum produzieren 30kwh täglich der durchschnittlichen jährlichen. Ist eine Orientierungsschätzung: Wenden Sie sich für eine genaue Berechnung an Ihrem Standort an unsere Guides in der Blog Tienda Solar, wo unsere experten schritt für schritt erklären, wie sie eine selbstverbrauchsinstallation aufweisen.

Speicherung und Erweiterung der Batterie

Mit einer einzelnen Batterie hat das System 5,12 kWh nominal (4,6kwh nützlich), ausreichend, um den grundlegenden Nachtverbrauch eines Hauses zu decken (Beleuchtung, Kühlschrank, Router und geringe Verbrauchsgeräte). Der Last- und Entladestrom ist durch die Batterie begrenzt 100. Maximum (50A). Das System ist modulare: sie können weitere Einheiten SE-G5.1 PRO-B parallel hinzufügen (auf 32 ohne externe konfiguration und 64 insgesamt) und nutzen sie den maximalen laststrom der wechselrichter, von 135A.

Für wen ist dieses Kit?

Einfamilienhäuser mit einer einphasigen Versorgung

Ist die ideale Wahl für Häuser mit mittlerem Verbrauch, Klimaanlage oder Wärmepumpe, die sie wollen reduzieren und lagern sie die überschüsse zur verwendung nachts.

Gehäuse mit Versorgungsschnitten oder Zonen ohne rot

Dank seiner Operation on-grid und off-grid, in leistungsspitze des doppelten nennwerts für 10 sekunden und zur möglichkeit von speichern sie energie aus einem dieselgenerator, das kit behält das angebot in ländlichen anlagen oder mit instabilem netzwerk.

Professionelle Installateure

Ein Kit mit kompatiblen Komponenten, vollständige technische Dokumentation und eine Konfiguration von Saiten, die bereits validiert wurden reduziert die design- und budgetzeit. Wenn Sie nach anderen Mächten oder Kombinationen suchen, überprüfen Sie unsere Kategorie von sonnenkits.

Häufig gestellte Fragen (FAQ)

1. Kann ich dieses Kit an das Netz anschließen und den Überschuss kompensieren?

Ja. Die wechselrichter Deye SUN-6K-SG05LP1-EU ist ein hybrid-wechselrichter mit netzwerkverbindung, die spanische vorschriften entspricht RD 140 und UNE 217002. Um die Entschädigung von Überschüssen zu begrüßen, muss ein autorisierter Installationsprogramm die Installation legalisieren und damit mit dem Händler und Ihrem Marketinggerät verarbeiten.

2. Läuft das Kit noch während eines Lichtschnitts?

Ja. Die wechselrichter kann arbeiten isolierter modus (off-grid) fütterungsverbrauch mit der energie von paneelen und batterie und unterstützung twicts von doppelt soweit sie sind 10 sekunden lang für den Start- und Kompressor-Startup. Die Autonomie hängt damals vom Verbrauch und den Ladezustand der Batterie ab.

3. Wie verbinden sich die 12 Tongwei-Panels mit herstellen wechselrichter?

Die empfohlene Konfiguration ist 2 saiten von 6 series in reihe, eine für jedes mppt. Jede Zeichenfolge funktioniert für einige 246,6V am punkt maximaler leistung und überschreitet nicht die 322V im offenen kreislauf mit temperaturen von -10 ° C, was in Bezug auf die Grenze von 500V von der wechselrichter.

4. Kann ich die Batteriekapazität später erweitern?

Ja. Die trommeln Deye SE-G5.1 Pro-B es ist modular und gibt zu bis zu 64 Einheiten parallel (327 kWh). Das am übendste in der Unterkunft ist das Umzug 2 oder 3 Module (10,24 kWh oder 15.36kWh) die ganze Nacht abdecken. Sie können in unserem Abschnitt von mehr kompatiblen Modellen sehen lithiumbatterien.

5. Welche Garantien haben die Komponenten?

Die tongwei Panels verfügen über 12 jahre produktgarantie und 30 jahre lineare energiegarantie. Die trommeln Deye verfügt über 10 jahre garantie, und das wechselrichter Deye mit 5 oder 10 jahre, abhängig von der endgültigen installationsstelle gemäß der garantierichtlinie des herstellers.

6. Kann ich einen Dieselgenerator an das System anschließen?

Ja. Die wechselrichter erlaubt laden sie in der batterie die kraft eines dieselgenerators, eine sehr nützliche Funktion in isolierten Häusern oder in Bereichen mit häufigen Schnitten. Gibt auch zu kupplung AC um eine vorhandene photovoltaik-installation mit einem zu integrieren wechselrichter vernetzung.

7. Welchen Raum und welche Struktur brauche ich für die Paneele?

Each panel measures 2.382 x 1,134 mm und wiegen 32,2kg, also setzen die 12 module einige ein 32m² sammlungsoberfläche, ohne Trennungen zu zählen. Sie werden einige brauchen strukturen für sonnenkollektoren geeignet für ihren deckeltyp und der wind- und schneelast ihrer umgebung.
