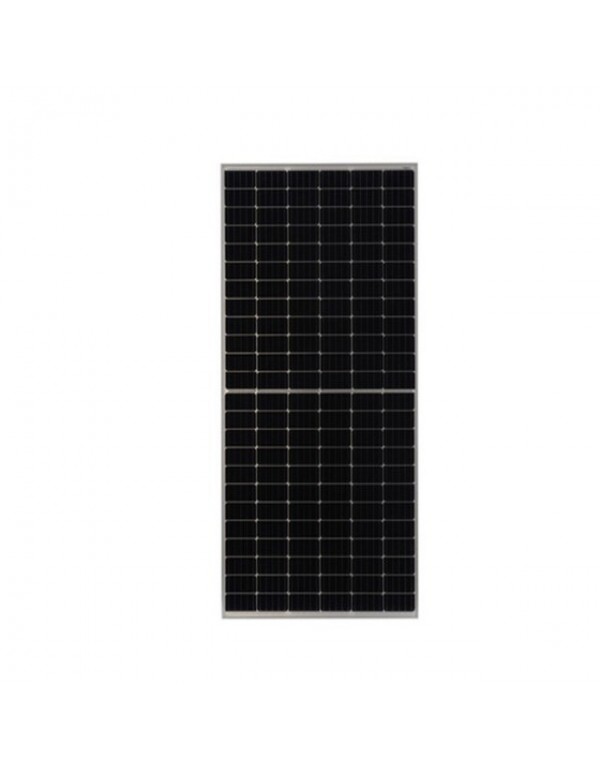

Painel solar monocristalino bifacial JA Solar Jam66D42-570 / MB 570W

JA Solar 570W N-TIPO Bifacial: Geração Máxima Geração Dupla, Imunidade da Tampa e Confiabilidade Certificada de Tier-1

A implantação de infraestruturas fotovoltaicas eficientes requer componentes com uma engenharia capaz de espremer cada metro quadrado disponível. O painel solar JA Solar Jam66D42 / MB - 570m respondendo a essa necessidade, combinando bolachas monocristalinas de alta pureza N e uma arquitetura bifacial de vidro duplo, garantindo uma estabilidade produtiva, um coeficiente de temperatura otimizado e uma retenção de energia muito maior que a do paineis padrão de mercado.

Ganho de ganho bifacial ativo e design de antgase de células cardíacas

A grande virtude deste módulo JA Solar encontra-se em sua construção hermética com dupla camada de vidro de 2,0 mm, que permite 80% de bifialidade. Essa tecnologia não se limita a capturar a radiação direta em sua face frontal, mas absorve a luz difusa e a reflexão do solo (efeito Albedo) nas costas. Ao montar essas placas em superfícies de alta refletividade usando estruturas para paineis alumínio com inclinação calculada, a produção global de energia aumenta visivelmente sem a necessidade de expandir o espaço físico da capa.

Seu circuito interno é composto de 144 células médias (6x24) interligado por múltiplos barramentos (MBB). Sendo as células pela metade, a corrente elétrica que circula por eles é dividida simetricamente, o que reduz as perdas por resistência interna e reduz a temperatura de operação do módulo. Isso diminui significativamente a possibilidade de pontos quentes (hot-spot) E assegure-se de que o painel funcione de forma ideal antes de tons parciais. Para gerenciar com eficiência esta grande injeção de corrente contínua, o sistema pode ser acoplado diretamente com inversores híbrido da última geração orientada para redes isoladas ou com acumulação.

Resistência a atmosferas agressivas e degradação anual minimizada

Graças ao uso de silício avançado N, este painel solar apresenta uma imunidade mais alta contra o fenômeno de degradação induzido por luz (tampa) em comparação com as tradicionais tecnologias do tipo P. Isso garante uma perda de desempenho anual altamente contida apenas 0,45% ao longo de sua vida útil. Como uma amostra de sua robustez, o fabricante concede uma garantia de produtos de 12 anos e uma garantia de geração linear de energia de 30 anos.

Sua estrutura de 30 mm de prata fornece uma excelente rigidez estrutural, certificada para suportar uma carga estática frontal máxima de 5400 PA e uma carga subseqüente de 2400 PA. Além disso, sua caixa de conexão com grau de proteção Ip68 tem 3 diodos de bypass para proteger a série de células contra sobrecorrente. Todos os seus materiais externos são testados para resistir a atmosferas corrosivas complexas, como ambientes salinos em áreas costeiras, ambientes agrícolas com amônia, abrasão de areia e extremos variações de temperatura e umidade. Se o seu objetivo é auto-consumo direto sem armazenamento, este modelo oferece uma perfeita sincronização ao se conectar a linhas de alta tensão gerenciadas por inversores rede trifásica ou fase única.

Características técnicas:

• Modelo do fabricante: Jam66D42 / MB - 570m.

• Potência máxima nominal (PMAX): 570 W.

• Tensão de circuito aberto (VOC): 51.00 V.

• Tensão máxima de energia (VMP): 42.70 V.

• Corrente de curto-circuito (ISC): 14.23 A.

• Corrente de energia máxima (Imp): 13.35 A.

• Eficiência global do módulo: 22,1%.

• Tolerância à saída: 0 A + 5W (garantia positiva de energia).

• Cell technology: Monocrystalline N-Type com uma configuração de Percácido Bifacial.

• Número de células: 144 (6 x 24) em um arranjo de células divididas.

• Grau de bifialidade: 80% (Tolerância de ± 10%).

• Coeficiente de temperatura da PMAX: -0,350% / ° C.

• Coeficiente de temperatura de VOC: -0,275% / ° C.

• Tensão máxima do sistema: 1500 v dc.

• Fusível máximo da série: 30 A.

• Proteção da caixa de construção: IP68 com 3 diodos de bypass.

• Conectores de origem: QC 4.10-35 (compatível com 1500V MC4).

• Estrutura de vidro: Vidro temperado duplo (frontal de 2,0 mm / traseira de 2,0 mm).

• Carga estática certificada: Frente 5400 PA / Traseira 2400 Pa.

• Comportamento retardador de chama: Certificação Tipo 29.

• Dimensões físicas: 2278 mm x 1134 mm x 30 mm.

• Peso Net Structural: 31,8 kg (± 3%).

Perguntas freqüentes seção (FAQ)

1. Quais vantagens reais faz tecnologia Bifacial N-Type oferecem este painel JA Solar? Ao contrário paineis convencional que produz apenas energia em sua face frontal, este módulo bifacial aproveita a luz refletida no chão ou na superfície traseira, graças ao seu duplo design de vidro duplo encapsulado. Sendo fabricado com o tipo N-tipo de silício, elimina quase completamente a degradação induzida pela luz (tampa) a partir do primeiro dia, alcançando uma eficiência de 22,1% e garantindo uma maior produção de quilowatt de longo prazo.
2. Como a metade da tecnologia de células ajuda a mitigar as perdas de sombras parciais? O painel é dividido internamente em duas seções independentes de 72 células cada. Se uma sombra parcial causada por uma lareira, árvore ou sujeira cobre a metade inferior do painel, a metade superior continuará a gerar energia isoladamente a 100% de sua capacidade. Isso impede a produção de toda a série paineis ele cair completamente, melhorando o desempenho anual do auto-consumo fotovoltaico.
3. Por que é importante que seja projetado para suportar uma tensão de circuito aberto até 1500V? Apoiar uma tensão do sistema até 1500 V DC permite fileiras ou cadeias de paineis lotes mais longos conectados ao mesmo inversor sem exceder os limites de segurança. Isso reduz a quantidade de caixas de agrupamento, simplifica a fiação contínua na corrente contínua e minimiza as perdas devido a quedas de tensão em instalações comerciais e industriais em larga escala.
4. Que resistência este painel oferece contra climas adversos e pesados e carregamentos de vento ou neve? Este módulo fotovoltaico tem um chassi de alumínio reforçado de 30 mm e vidro moderado de 2,0 mm que lhe dão uma excelente resistência estrutural. É certificado suportar uma pressão estática frontal de 5400 PA (equivalente a fortes camadas de neve ou vento) e uma sucção de volta de 2400 pa. Além disso, tem teste de resistência contra a corrosão por amônia, névoa salina e abrasão por tempestades de areia.
5. Quais precauções técnicas devem ser tomadas ao escolher inversor para estes paineis de 570W? É essencial rever que a corrente máxima de energia (IMP de 13,35a) e a corrente de curto-circuito (ISC 14,23a) do painel estão dentro das faixas de entrada suportadas pelo seguidor do MPPT inversor. Se o lucro bifacial traseiro for utilizado, a corrente real pode ser aumentada ligeiramente, por isso é aconselhável deixar uma margem de segurança térmica ou validar a compatibilidade de entrada consultando as especificações do nosso inversores rede.
