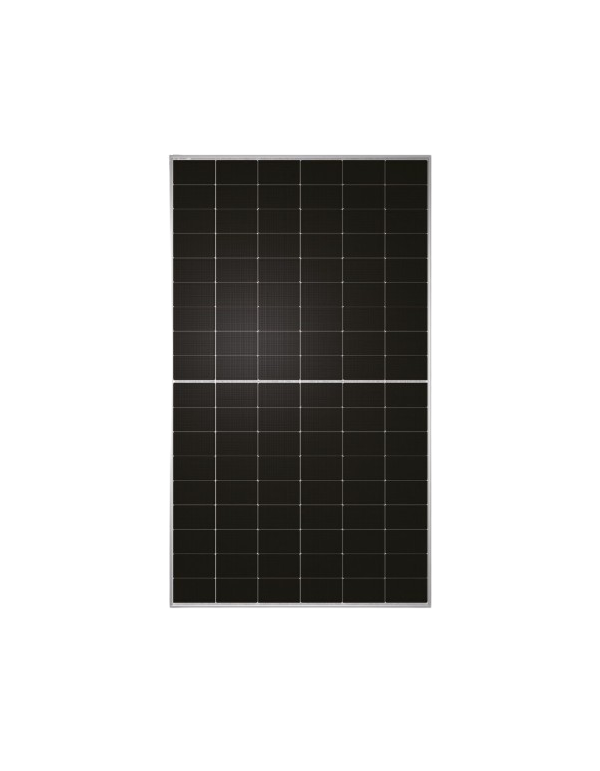

Pannello solare Tongwei TNC 505WP | Modulo di vetro doppio bifacciale con cornice nera e sfondo senza soluzione di continuità

Tongwei TWMNH-54HD 505W: estetica d'avanguardia e generazione bifacciale attiva per l'integrazione urbana

Nei progetti di autoconsumo contemporaneo, i pannelli non sono più nascosti nei tetti; Ora fanno parte della struttura visibile degli edifici. Il modulo monocristallino 505WP Tongwei TNC È stato specificamente progettato per rispondere a questa domanda estetica e funzionale. Combinando un elegante contorno perimetrale oscuro con un incapsulamento posteriore trasparente, questo dispositivo diventa la soluzione tecnica perfetta per vestire gli spazi architettonici aperti che richiedono l'illuminazione a setacciata e la densità del watt ad alto contenuto di metro quadrato.

Celle TNC di tipo N e trasmissione ad alta luce

La base tecnologica di questo pannello si trova nelle cellule di media n Tipo tipo tipo Tongwei TNC Technology. Questo composto chimico elimina completamente gli effetti del degrado indotto dalla luce (coperchio), garantendo che il silicio mantenga una stabilità operativa impeccabile nel corso dei decenni. Non avendo uno sfondo bianco opaco, la luce del sole viene filtrata tra i collegamenti delle cellule, fornendo il pannello di a elevata trasmissione luminosa ideale per pergole o lucernari. Per iniettare in modo efficiente tutta l'energia generata da questo campo solare alla rete domestica, è consigliabile ricavare la corrente verso inverters solare con più follower mpt, ottimizzando le prestazioni di ciascun orientamento.

La caratteristica chiave del modello 505W è il tuo capacità bifacciale nativa con un coefficiente di potenza dell'80%. Essere protetto da una configurazione di doppio vetro semi-temprato di 2,0 mm su entrambi i lati, Il pannello assorbe le radiazioni dirette dalla parte anteriore e cattura il riflesso luminoso dell'ambiente (albedo) sul retro. Questa dualità consente di aumentare le prestazioni in modo reale tra a a 5% e 15% aggiuntivo, a seconda della superficie inferiore. Se si prevede di posizionare queste unità in aree urbane con il rischio di ombre parziali intermittenti (come nuvole, alberi o edifici adiacenti), si consiglia di completare l'attuazione del circuito regolazione individualizzata e sistemi di microinversion, Ottenere che ogni pannello funzioni autonomamente.

Resistenza meccanica del doppio vetro e sostenibilità

Nonostante incorporando una struttura robusta di doppio vetro da 2,0 mm, il pannello mantiene un peso equilibrato di 26,5 kg e un formato compatto, facilitando le manovre di installazione ad altezza. La sua robusta cornice in lega alluminio anodizzato nero da 30 mmTi dà un'elevata resistenza meccanica davanti a finestre e sovraccarichi di neve, garantendo una tenuta di tenuta sigillatura con certificazione Ip68. Per risolvere questi eleganti moduli scuri senza rompere l'estetica visiva del gruppo, è ideale per rendere il montaggio su diversi tipi di strutture per pannelli solari disponibile Tienda Solar, Raggiungendo una finitura pulita e minimalista.

Specifiche tecniche (modello TWMNH-54HD505):

Caratteristiche elettriche in condizioni STC (irradiazione 1000 w / m2; cella T di 25 ° C):

• Power Pico Maximum (WP): 505 W

• Tolleranza di potenza in uscita: 0 / + 3%

• Tensione massima di potenza (VMP): 32.46 V

• Corrente massima di potenza (Imp): 15.56

• Tensione in circuito aperto (VOC): 39,12

• Corrente di cortocircuito (ISC): 16.42

• Efficienza del modulo nominale: 22,7%

Caratteristiche meccaniche e costruttive:

• Tipo di celle: Monocristialine N-tipo TNC High Purezza

• Configurazione del modulo: 108 celle ripiene (configurazione 6x18)

• Dimensioni del pannello: 1961 x 1134 x 30 mm

• Peso strutturale: 26,5 kg

• Vetro anteriore: Bicchiere semi-temprato di 2,0 mm con rivestimento antirefling (AR).

• Vetro posteriore: Bicchiere semi-temprato di 2,0 mm di alta resistenza strutturale

• Telaio / telaio: Lega alluminio anodizzato in nero

• Scatola di connessione: Grado di tenuta totale IP68 con 3 diodi di bypass

• Cavi di uscita: Cavo di tecnologia solare 4,0 mm2 sezione trasversale

• Coefficiente di Brificità (Pmax): 80% (+/- 5%)

• Tensione massima del sistema: 1500 V DC

• Fusibile serie supportata dall'alto: 30 a

Domande frequenti (FAQ)

1. Quali vere vantaggi la doppia combinazione di vetro offre con uno sfondo trasparente? Questo design sostituisce il materiale plastico posteriore opaco da un bicchiere semi-temprato di Trasmettita alta 2,0 mm. Questo non solo dà al pannello una rigidità e un'eccezionale resistenza al fuoco, ma consente il passaggio della luce naturale tra le celle solari. È ideale per marchees del veicolo, balconi o terrazze residenziali, in quanto genera energia pulita senza spazio completamente scuro.
2. Come funziona il guadagno energetico della tecnologia bifacciaiale Tongwei? Grazie al suo alto coefficiente di bifiliazione dell'80%, la faccia posteriore del modulo sfrutta attivamente le radiazioni solari riflesse dai terreni o dalle pareti posteriori. A seconda del colore e del tipo di superficie (come clean calcestruzzo o ghiaia bianca), il pannello nominale 505W può fornire a extra Energy Performance Clean, ottimizzando il ritorno sull'investimento senza la necessità di aggiungere più piatti all'installazione.
3. Qual è la differenza per la tecnologia TNC di tipo di fronte ai pannelli convenzionali? Le cellule monocristalline con tecnologia TNC (cella tipo N Tongwei) usano un silicio da doping ad alta purezza che manca di tipici fallimenti di boro-ossigeno di pannelli classici. Questo si traduce in un modulo con a efficienza superiore (22,7%), un eccellente comportamento termico prima delle alte temperature estive e il minimo degrado annuo che garantisce una fornitura costante di energia a lungo termine.
4. Che tipo di terminali di connessione questo modulo 505W include? Il pannello è dotato dalla fabbrica con tubi dei cavi fotovoltaici di 4,0 mm2 e connettori rapidi del settore rapido del settore (compatibili con i sistemi MC4). Ciò garantisce un accoppiamento perfetto, ermetico e basso resistenza elettrica in collegamenti seriali, riducendo al minimo le perdite di energia nella stringa e accelerando i tempi di montaggio sul coperchio.
