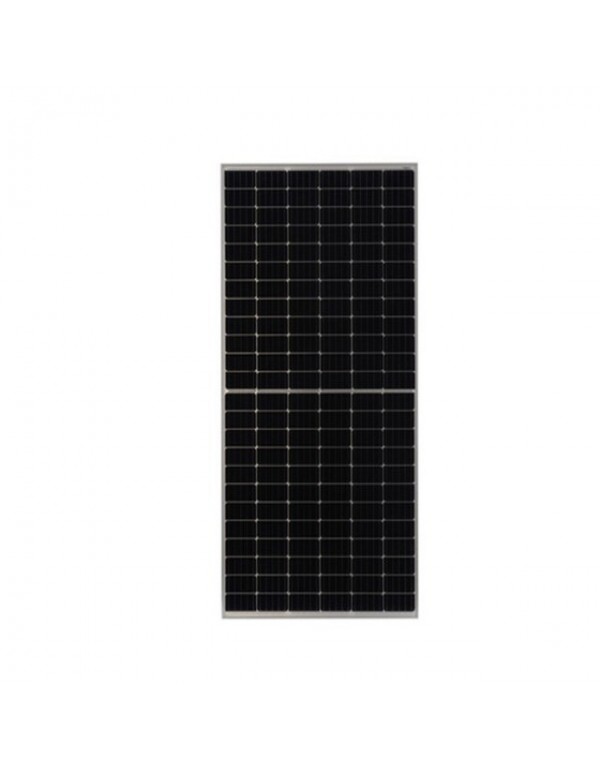

Pannello solare monocristallino bifacciale JA Solar JAM66D42-570 / MB 570W

JA Solar 570W N-Type Bifacial: Doppio vetro doppio in vetro, coperchio immunità e Affidabilità certificata Tier-1

L'implementazione di efficienti infrastrutture fotovoltaiche richiede componenti con un'ingegneria in grado di spremere ogni metro quadrato disponibile. Il pannello solare JA Solar JAM66D42 / MB - 570m rispondere a questa necessità combinando wafer monocristalline di tipo N-tipo ad alta purezza e un'architettura bifacciaiale a doppia vetro, garantendo una stabilità produttiva, un coefficiente di temperatura ottimizzato e una ritenzione di potenza molto più alta di quella del mercato del mercato dei pannelli.

Guadagno bifacciale attivo e progettazione a forma di cuore cellulare cuore

La grande virtù di questo modulo JA Solar si trova nella sua costruzione ermetica con doppio strato di vetro da 2,0 mm, che abilita a 80% Bifiality. Questa tecnologia non è limitata a catturare le radiazioni dirette sulla sua faccia anteriore, ma assorbe la luce diffusa e la riflessione del terreno (effetto albedo) sul retro. Quando si monta queste piastre su superfici ad alta riflettività utilizzando strutture per pannelli alluminio con inclinazione calcolata, la produzione di energia globale aumenta notevolmente senza la necessità di espandere lo spazio fisico del coperchio.

Il suo circuito interno è composto da 144 cellule medie (6x24) interconnesso da più Busbar (MBB). Essendo le cellule della metà, la corrente elettrica che circola da loro è divisa simmetricamente, il che riduce le perdite per resistenza interna e riduce la temperatura operativa del modulo. Ciò diminuisce in modo significativo la possibilità di punti caldi (hot spot-) E assicurarsi che il pannello funzioni in modo ottimale prima delle tonalità parziali. Per gestire in modo efficiente questa grande iniezione corrente continua, il sistema può essere accoppiato direttamente con inverters ibrido dell'ultima generazione orientata alle reti isolate o con l'accumulo.

Resistenza alle atmosfere aggressive e alla degradazione annuale ridotta al minimo

Grazie all'utilizzo del silicio di tipo N N di avanzato, questo pannello solare presenta un'immunità più elevata contro il fenomeno di degradazione indotto dalla luce (coperchio) rispetto alle tradizionali tecnologie P-Type. Ciò garantisce una perdita di prestazioni annuale altamente contenuta solo 0,45% per tutta la sua vita utile. Come campione della sua robustezza, il produttore concede una garanzia del prodotto di 12 anni e una garanzia di generazione lineare di 30 anni.

Il suo telaio in argento da 30 mm fornisce una eccezionale rigidità strutturale, certificata per supportare un carico statico massimo frontale di 5400 PA e un carico successivo di 2400 PA. Inoltre, la sua scatola di connessione con grado di protezione Ip68 ha 3 diodi di bypass per proteggere la serie di cellule contro il sovracorrente. Tutti i suoi materiali esterni sono testati per resistere a complesse atmosfere corrosive, come ambienti salini in aree costiere, ambienti agricoli con ammoniaca, abrasione della sabbia e varianti di temperatura e umidità estrema. Se il tuo obiettivo è l'autoconsumo diretto senza memoria, questo modello offre una sincronizzazione perfetta quando si collega a righe ad alta tensione gestite da inverters di networking trifase o monofase.

Caratteristiche tecniche:

• Modello del produttore: JAM66D42 / MB - 570m.

• Potenza massima nominale (Pmax): 570 w.

• Tensione di circuito aperto (VOC): 51,00 V.

• Tensione massima di potenza (VMP): 42.70 V.

• Corrente di cortocircuito (ISC): 14.23 A.

• Corrente massima di potenza (Imp): 13.35 A.

• Efficienza globale del modulo: 22,1%.

• Tolleranza di output: 0 A + 5W (garanzia di potenza positiva).

• Tecnologia cellulare: Tipo N monocristallino con una configurazione perc bifacciaiale.

• Numero di celle: 144 (6 x 24) in una disposizione di celle divisa.

• Grado di bifiliabilità: 80% (Tolleranza del ± 10%).

• Coefficiente di temperatura Pmax: -0,350% / ° C.

• Coefficiente di temperatura VOC: -0,275% / ° C.

• Tensione massima del sistema: 1500 V DC.

• Fusibile serie massima: 30 A.

• Protezione della scatola da costruzione: IP68 con 3 diodi di bypass.

• Connettori di origine: QC 4.10-35 (compatibile con 1500 V MC4).

• Struttura in vetro: Doppio vetro temperato (anteriore da 2,0 mm / posteriore 2,0 mm).

• Carico statico certificato: Anteriore 5400 PA / posteriore 2400 PA.

• Comportamento ritardante della fiamma: Certificazione di tipo 29 UL.

• Dimensioni fisiche: 2278 mm x 1134 mm x 30 mm.

• Peso strutturale netto: 31,8 kg (± 3%).

Sezione Domande frequenti (FAQ)

1. Quali vantaggi reali della tecnologia bifacciaiale di tipo N offra questo pannello JA Solar? A differenza dei pannelli convenzionali che producono energia solo sulla loro faccia anteriore, questo modulo bifacciale sfrutta la luce riflessa sul pavimento o sulle superfici posteriori (albedo) grazie al suo design incapsulato a doppia vetro. Essere fabbricati con il tipo di silicone N del tipo, elimina quasi completamente il degrado indotto dalla luce (coperchio) del primo giorno, raggiungendo un'efficienza del 22,1% e garantendo una maggiore produzione di kilowattora a lungo termine.
2. In che modo la tecnologia a metà cellulare aiuta a mitigare le perdite parziali delle ombre? Il pannello è diviso internamente in due sezioni indipendenti da 72 celle ciascuna. Se un'ombra parziale causata da un camino, albero o sporcizia copre la metà inferiore del pannello, la metà superiore continuerà a generare energia in isolamento al 100% della sua capacità. Ciò impedisce alla produzione dell'intera serie di pannelli di cadere completamente, migliorando la performance annuale di autoconsumo fotovoltaico.
3. Perché è importante che sia progettato per sopportare una tensione di circuito aperto fino a 1500 V? Sostenere una tensione del sistema fino a 1500 V DC consente a file o stringhe di pannelli solari più lunghi collegati allo stesso inverter senza superare i limiti di sicurezza. Ciò riduce la quantità di scatole di raggruppamento, semplifica il cablaggio continuo in corrente continua e riduce al minimo le perdite dovute a tensioni ridotte in strutture commerciali e industriali su larga scala.
4. Quale resistenza offre questo pannello contro climi negativi e vento pesante o carichi di neve? Questo modulo fotovoltaico ha un telaio in alluminio rinforzato di 30 mm e doppio vetro temperato di 2,0 mm che gli conferisce una resistenza strutturale eccezionale. È certificato per resistere a una pressione statica frontale di 5400 PA (equivalente a strati forti di neve o vento) e un'aspirazione posteriore di 2400 PA. Inoltre, ha una prova di resistenza contro la corrosione da ammoniaca, nebbia salina e abrasione da sandstorms.
5. Quali precauzioni tecniche dovrebbero essere prese quando si sceglie il inverter per questi pannelli da 570W? È essenziale rivedere che la corrente di potenza massima (Imp di 13,35A) e la corrente di cortocircuito (ISC 14,23A) del pannello sono all'interno degli intervalli di input supportati dal follower MPPT del tuo inverter. Se viene utilizzato il profitto bifacciale posteriore, la corrente reale può essere leggermente aumentata, quindi è consigliabile lasciare un margine di sicurezza termica o convalidare la compatibilità dell'ingresso consultando le specifiche del nostro inverters di networking.
