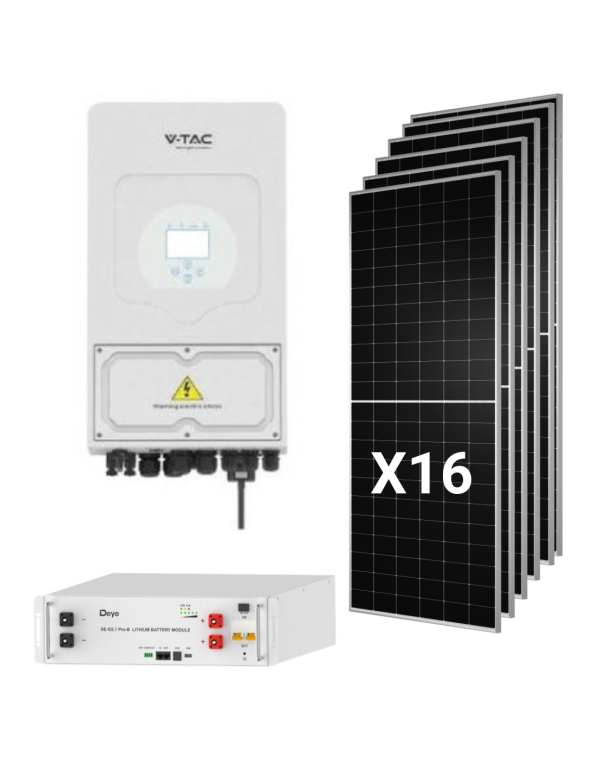

Kit solare ibrido Deye 8KW monofase con 16 pannelli Tongwei 630W e batteria da 5,12 kWh

Caratteristiche tecniche dettagliate

Dati di sistema completi

• Totale Potenza fotovoltaica: 10,08kwp (16 x 630w)
• Potenza nominale dell'output AC: 8.000W
• Storage capacity: 5,12kWh Nomales / 4.6kWH Utile
• Configurazione delle stringhe: 2 corde a 8 pannelli
• Tipo di rete: Monofase 220 / 230V (L + N + PE)

Inverter Ibrido Deye SUN-8K-SG05LP1-UE

• Potenza nominale CA (ingresso / uscita:) 8.000W
• Massima potenza apparente: 8.800VA
• Piccola di potenza in modalità isolata: 2 volte il nominale per 10 s
• Potenza FV massima della voce: 10.400W
• Ingresso massimo di Tension FV: 500V
• Tensione iniziale: 125V
• Intervallo di tensione MPPT: 150-425V
• Tensione nominale FV: 370V
• Numero di mppt / stringhe di mpt: 2/2 + 2
• Funzionamento FV massimo corrente: 26A + 26A
• Corrente massima del cortocircuito: 34A + 34A
• Tipo di batteria compatibile: Piombo-acido o ione-litio
• Intervallo di tensione della batteria: 40-60V
• Corrente massima di carico / scarico: 190A
• Corrente nominale AC (ingresso / uscita:) 36.4A / 34.8A
• Massima efficienza: 97,6%
• Efficienza europea: 96,5%
• Efficienza MPPT: più del 99%
• Distorsione armonica (THDI:) meno del 3%
• Fattore di potenza regolabile: 0.8 capacitivo induttivo a 0,8
• Funzionamento parallelo: fino a 16 unità (on-grid e off-grid)
• Comunicazione: RS485 / RS232 / CAN
• Monitoraggio: GPRS / WIFI / Bluetooth / 4G / LAN (opzionale)
• Protezione da sovratensione: Tipo II in DC e AC
• Grado di protezione: IP65
• Temperatura operativa: da -40 a 60 ° C (riduzione del potere superiore a 45 ° C)
• Rumore: meno di 30db
• Refrigerazione: Ventilazione intelligente per via aerea
• Topologia: Trasformatore
• Dimensioni: 330 x 580 x 232 mm
• Peso: 24,9kg
• Regolamenti di rete: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garanzia: 5 o 10 anni, secondo il luogo dell'installazione finale

Pannello solare Tongwei TNC 2.0 TWMNH-66HD630

• Potenza massima (Pmax:) 630W
• Tensione in circuito aperto (VOC:) 49,50V
• Corrente di cortocircuito (ISC:) 16,18A
• Tensione al punto di forza massimo (VMP:) 41,10V
• Corrente al punto di massima potenza (Imp:) 15,33A
• EFFICIENZA DEL MODULO: 23,3%
• Tolleranza di potenza: da 0 a + 3%
• Power BNPI (1000W / m² frontale + 135W / m² posteriore:) 695,4W
• Potere con guadagno posteriore del 5% / 15% / 25%: 661W / 724W / 787W
• Coefficiente di Brificità (Pmax:) 80 ± 5%
• Coefficiente di temperatura Pmax: -0,28%/°C
• Coefficiente di temperatura VOC: -0,24%/°C
• Coefficiente di temperatura ISC: + 0,046%/°C
• Tipo di cella: TNC N-tipo, celle di calze di 132 (6 x 22)
• Vetro anteriore: 2,0 mm con rivestimento antireflesso, semi-lucido
• Vetro posteriore: 2,0 mm semi-lucido
• Ambito: Lega di alluminio anodizzato
• Scatola di connessione: IP68, 3 diodi
• Sezione cavo: 4,0mm²
• Carico meccanico massimo: 5.400 PA anteriore / 2.400 Ba
• Tensione massima del sistema: 1.500 V DC
• Fusibile massimo in serie: 30A
• Temperatura operativa: da -40 a 70 ° C
• Dimensioni: 2.382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garanzia del prodotto: 12 anni
• Garanzia di energia lineare: 30 anni (1% del primo anno, 0,4% all'anno; 87,40% a 30 anni)

Batteria al litio Deye SE-G5.1 PRO-B

• Chimica: LifePo4 (ferrofosfato di litio), senza cobalto
• Capacità: 100Ah
• Tensione nominale: 51,2V
• Intervallo di tensione operativa: 43,2-57,6V
• Energia nominale: 5,12kwh
• Energia utile: 4,6kwh (90% DoD, 0,5C a 25 ° C)
• Carico di carico / corrente consigliato: 50A
• Carica corrente / scarica massima: 100A
• Pico Current (2 min, 25 ° C:) 150A
• Depth of recommended download: 90%
• Durata: più di 6.000 cicli (25 ° C, 0,5 c, 90% DoD, 70% EOL)
• Energia accumulata: 16Mwh 70% eOL
• Scalabilità: fino a 64 unità in parallelo (327kWh), 32 senza configurazione esterna
• Comunicazione: PUÒ 2.0, RS485
• Temperatura di ricarica: da 0 a 55 ° C (da -20 a 55 ° C con riscaldamento opzionale)
• Discharge temperature: da -20 a 55 ° C
• Grado di protezione: IP20 (installazione all'interno)
• Montaggio: Muro, pavimento o rack 19 "
• Dimensioni: 440 x 133 x 540 mm
• Peso: 45kg
• Certificazioni: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garanzia: 10 anni (soggetto alle condizioni del produttore)

Vantaggi del kit solare ibrido Deye 8kw con 16 pannelli Tongwei 630W e 5,12KWh Batteria

Più di 10KWP Nessuna perdita per corrente

Il grande vantaggio di Deye SUN-8K-SG05LP1-UE affrontare modelli più piccoli è la tua voce fotovoltaica: supporti 26A operazione corrente di MPPT e su 2 corde per ingresso. Con il 15,33A di Imp del pannello Tongwei 630W, ogni corda funziona al suo massimo senza il inverter devo limitarlo, e ISC 16.18A è molto lontano dal 34A supportati. Tutto il potere del 16 moduli raggiunge inverter anche nelle ore di massima irradianza.

Potere per tutta la casa

Insieme a 8.000W nominali e 8.800Va apparente, il inverter copre simultaneamente il consumo come il aerotermia, il piastra di induzione, il forno o il ricarica da un'auto elettrica a potenza moderata. In modalità isolata supporta twides di raddoppiare il loro potere nominale per 10 secondi. È il modello più potente della serie monofase SG05LP1 Deye, una delle gamme di inverters ibrido più installato nell'alloggiamento e conforme RD 140 e UNE 217002 per la legalizzazione in Spagna.

Inizia con una batteria ed espandi quando ne hai bisogno

La tamburi Deye SE-G5.1 PRO-B è il punto di partenza dello stoccaggio: 5,12kwh nominale, , chimica LifePo4 senza cobalto, , BMS intelligente e design modulare di 19 ". Puoi aggiungere altri moduli paralleli, fino a 32 senza configurazione esterna e 64 in totale, e approfitta del 190A caricamento inverter. Pertanto, l'investimento iniziale è inferiore e il sistema cresce al tasso del consumo. Vedi altre opzioni nella nostra sezione batterie al litio.

Pannelli bifacciali con 30 anni di garanzia

La 16 moduli Tongwei TNC 2.0 combinare 132 cellule medie di tipo N, , doppio vetro da 2,0 mm e scatola di connessione IP68. Il tuo bifialità di 80 ± 5% ci consente di approfittare della luce riflessa in coperture chiare o del suolo e la sua garanzia lineare garantisce il 87,40% del potere a 30 anni. Scopri altri modelli nella nostra categoria pannelli solari.

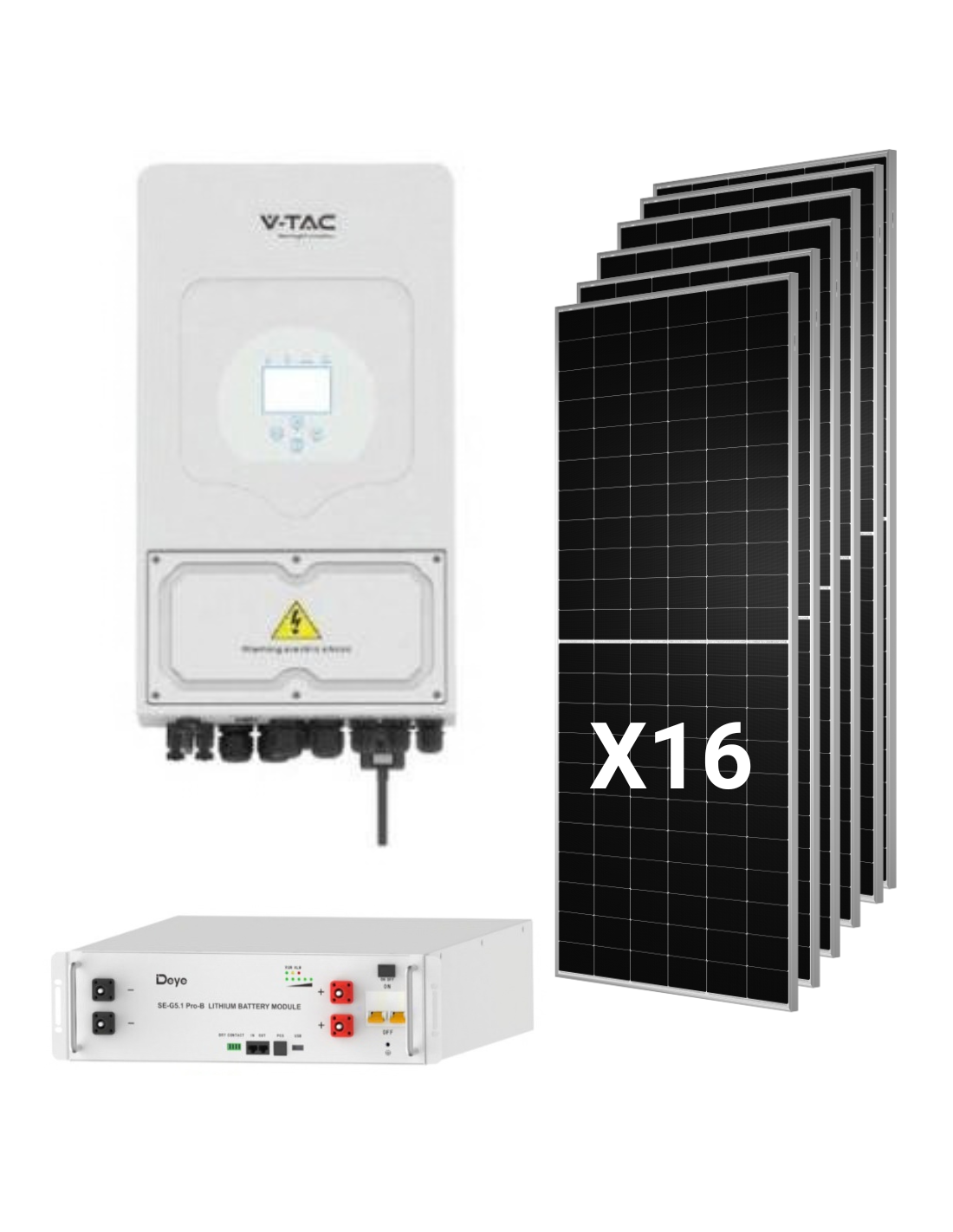

Componenti del kit

• 1 x Inverter Ibrido Deye SUN-8K-SG05LP1-UE di 8.000W, monofase.
• 16 x Pannello solare Tongwei TNC 2.0 TWMNH-66HD630 di 630W, Bifacciale di tipo N.
• 1 batteria al litio Deye SE-G5.1 PRO-B di 5,12kwh, con i tuoi accessori della serie: cavo di collegamento a inverter 3U-Lpcable1500, , cavo parallelo 3U-Lbcable150, , cerca un rack da 19 ", , staffe di impilamento e staffe a muro con viti.

Completa la tua installazione in Tienda Solar con il nostro strutture per pannelli solari per copertura inclinata, piatta o pavimento, e con il materiale elettrico necessario.

Dimensionamento tecnico

Configurazione consigliata: 2 corde a 8 pannelli

La configurazione ottimale per questo kit è una stringa di corde a 8 pannelli per ogni mmppt:

• Tensione della massima potenza per stringa: 328,8V (8 x 41,10 V), all'interno della gamma MPPT di 150-425V.
• Tensione nel circuito aperto da String (STC:) 396V (8 x 49,50 V.)
• Tensione di circuito aperto stimato a -10 ° C: alcuni 429V, calcolato con il coefficiente di VOC -0,24%/°C, sotto il massimo di 500V.
• Corrente per stringa: 15,33A (Imp), all'interno del 26A da mppt.
• Potenza FV totale: 10.080Wp, sotto il ingresso massimo di 10.400W dello inverter.

Distribuire i pannelli in 4 corde di 4 non sono raccomandati: la tensione del lavoro, di alcuni 164V, sarebbe troppo vicino al limite inferiore dell'MPPT e due stringhe in parallelo per input (30,66A) supererebbe il 26A supportati.

Produzione stimata

Come riferimento indicativo, con 5 ore di picco solare di media e prestazione globale di 80%, il generatore di 10,08kwp produrrebbe intorno 40kWh al giorno della media annua. La produzione reale dipende dalla posizione, dall'orientamento, dall'inclinazione e dalle ombre; nel Blog Tienda Solar troverai guide dai nostri esperti per calcolare accuratamente la tua installazione.

La carta della batteria in questo kit

Con uno SE-G5.1 PRO-B, il sistema ha 4.6kWH Utile, sufficiente per il consumo di base della notte. La corrente di carico e scarico è limitata dalla batteria a 100 ° Massimo (50A), che è equivalente ad alcuni 5kw di potenza dalla batteria; Le cime sopra quella figura senza sole copre la rete. Con tanta produzione solare, il sistema è preparato per espandere: con 2 o 3 batterie il surplus quotidiano e la potenza completa del inverter.

Chi è corretto?

Alloggiamento con un alto consumo diurno

Case con telelavoro, piscina, stopermia aerea o aria condizionata durante il giorno, trarre vantaggio direttamente 10,08kwp produzione senza attraversare la batteria, che è la forma più economica di autoconsumo.

Chi vuole crescere nelle fasi

Se si preferisce installare la generazione completa ora e aggiungere batterie in seguito, questo kit offre la base ideale: a inverter di 8kw con capacità di carico 190A e una batteria modulare che viene espansa senza cambiare attrezzatura.

Installatori professionali

La configurazione 2 pannelli x 8, già convalidato in tensione e corrente, semplifica la progettazione e il budget. Per altri poteri, rivedi tutto il nostro kit solari.

Domande frequenti (FAQ)

1. Perché scegliere il inverter Deye di 8kw invece di 6kw?

Oltre al 8.000W di uscita, il SUN-8K-SG05LP1-UE supporta 10.400W ingresso FV, , 26A di mpt e 190A carica della batteria, di fronte al 7.800W, , 13A e 135A del modello 6KW. Con pannelli ad alto attuale come Tongwei 630W, l'8KW li toglie senza ritagli.

2. È una batteria da 5,12 kWh abbastanza per a inverter di 8kw?

È un punto di partenza. Solo uno SE-G5.1 PRO-B mette a disposizione 4.6kWH Utile e su 100A caricamento e scarico, abbastanza per il consumo di base notturno. Se la tua serata e il consumo serale è elevato, ti consigliamo di espandere 2 o 3 batterie, che sono collegati in parallelo con i cavi inclusi.

3. In che modo i 16 pannelli si connettono a inverter?

Su 2 corde di pannelli serie 8, uno da mppt. Ogni corda funziona per alcuni 328,8V e non supera il 429V in circuito aperto -10 ° C, entro il massimo 500V dello inverter.

4. Posso legalizzare l'installazione e compensare eccedenze?

Sì. La inverter è conforme alle normative di connessione di rete RD 140 e UNE 217002. Le legalizzazione e le procedure con il distributore e la macchina di marketing devono essere eseguite da un programma di installazione autorizzato.

5. Cosa succede se la luce è tagliata?

La inverter può funzionare isolato, alimentando la casa con pannelli e batteria e ammette twides di raddoppiare il loro potere nominale per 10 secondi. Con una sola batteria, l'autonomia notturna è limitata; Per uno schienale più ampio è conveniente espandere lo stoccaggio.

6. Quali garanzie includi?

La pannelli Tongwei ho 12 anni di garanzia del prodotto e 30 anni di garanzia di energia lineare; la tamburi Deye SE-G5.1 PRO-B, , 10 anni; e il inverter Deye, , 5 o 10 anni secondo il luogo di installazione finale, in base alla politica di ciascun produttore.

7. Quanto spazio occupa i 16 pannelli?

Ogni modulo misura 2.382 x 1,134 mm e pesare 32,2kg, quindi i 16 pannelli occupano alcuni 43m² senza contare separazioni o corridoi. Se hai già un'installazione con a inverter di networking, il Deye supporta accoppiamento AC per integrarlo.
