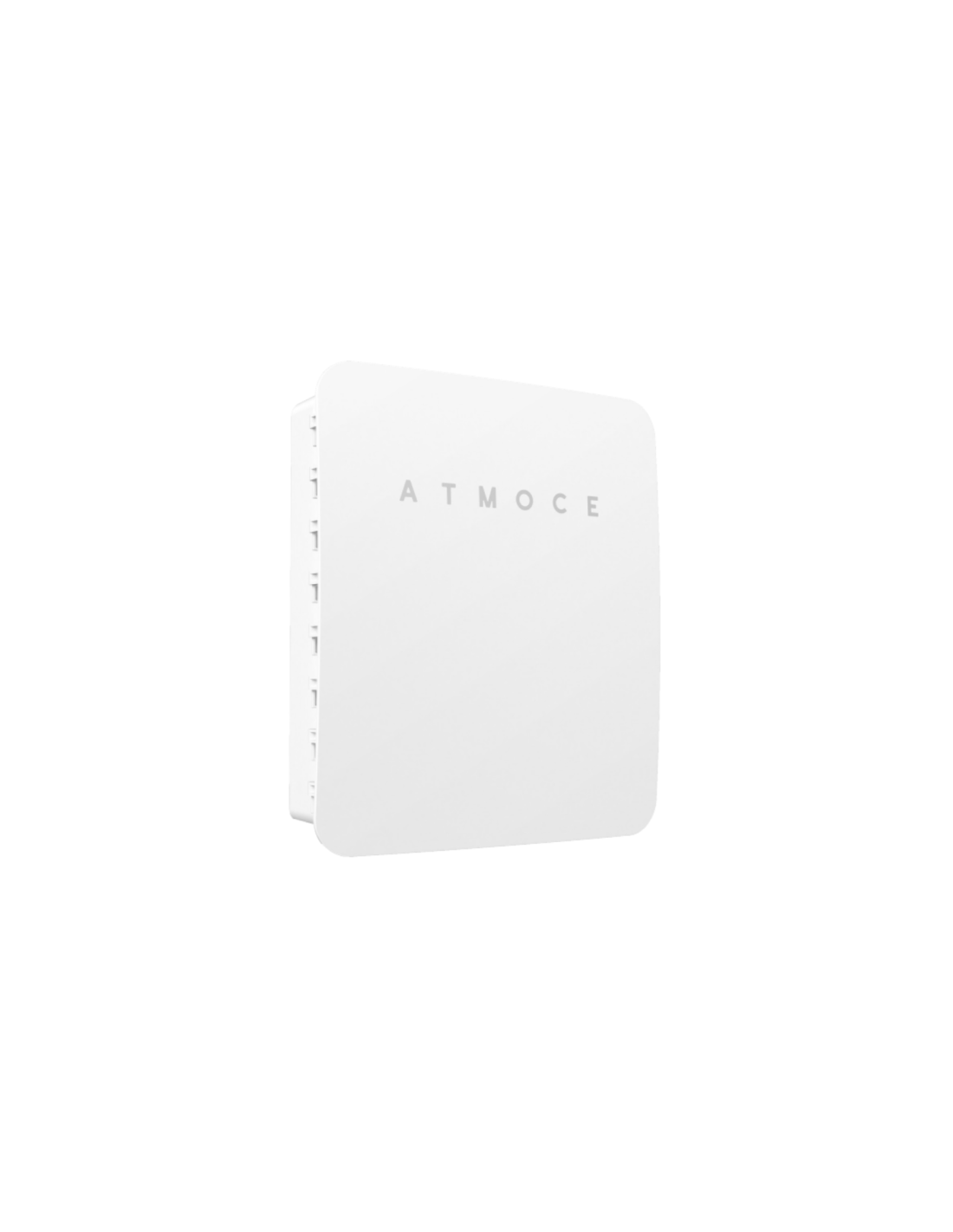

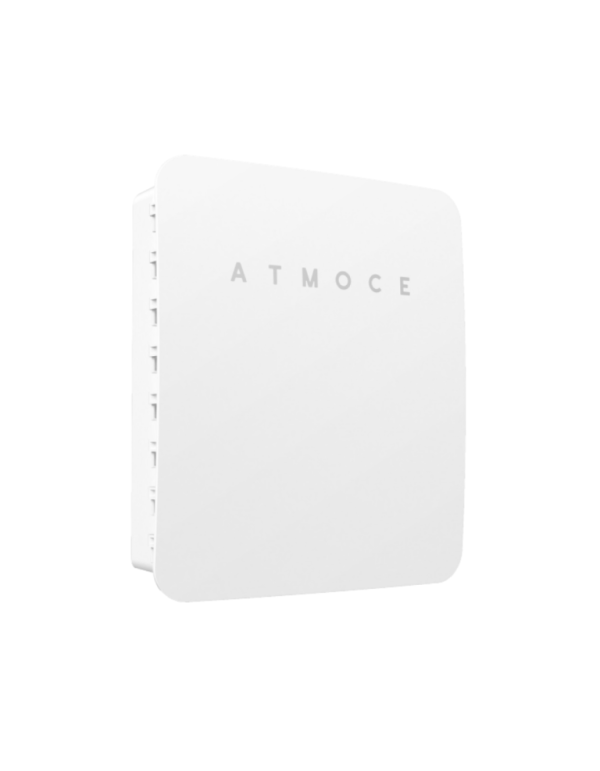

BackUp Atmoce MU100-S Monofase 80a

Funzione delBackUp Nel sistema Atmoce

LaBackUp Agisce come punto di commutazione tra la rete elettrica, la scansione della custodia e il sistema di generazione e di archiviazione Atmoce (microinverter, batterie al litio e M-Combiner). Il tuo bypass switch Permette di derivare il feed direttamente dalla rete nel caso in cui il sistema di backup non sia disponibile o richiede la manutenzione, senza la necessità di interrompere l'alimentazione della casa durante tale processo.

Con un Corrente massima di 80a Sia sulla rete e sul lato di distribuzione, questa apparecchiatura è dimensionata per supportare l'intero carico di una casa con installazione standard monofase, agendo come un pezzo di sicurezza e continuità del servizio all'interno dell'ecosistema di inverters ibrido e sistemi di backup Atmoce.

Robustoz per l'installazione esterna

Con protezione Ip65 e una gamma di temperature operative di -30 ° C a 50 ° C,BackUp MU100-S È disposto ad essere installato all'estero senza la necessità di protezioni aggiuntive, in linea con il resto dell'attrezzatura della gamma M-Combiner e M-ELV Battbank Atmoce. La tua comunicazione attraverso i protocolli Può e fare (uscita digitale) Permette l'integrazione con il resto del sistema di gestione dell'energia, coordinando la commutazione tra rete e backup automatizzato.

Caratteristiche tecniche dettagliate

Componenti inclusi:

• Combinatore / interruttore di carico: 1 unità, 80a, 2 poli
• Interruttore di bypass: 1 unità, 80a, 2 poli
• Interruttore di rete: 1 unità, 80a, 2 poli

Parametri elettrici:

• Configurazione di rete: monofase
• Tensione nominale: 220/230 / 240 V AC
• Intervallo di tensione (l A n): 184 V ~ 276V
• Frequenza nominale: 50 / 60Hz
• Intervallo di frequenza esteso: 45Hz ~ 65Hz
• Combustibile massima / corrente di carico: 80a
• Massima corrente di rete: 80a
• Corrente massima della scatola di distribuzione: 80a
• Categoria di sovratensione: III

Parametri meccanici:

• Dimensioni (una X a X PR): 447 x 389 x 124mm
• Peso: 3,6kg
• Gamma di temperature della stanza: -30 ° C ~ 50 ° C
• Refrigerazione: convezione naturale
• Grado di protezione: IP65, esterno
• Combinatore di sezione cavo / lato carico: 16 ~ 25mm²
• Rete della sezione dei cavi: 16 ~ 25mm²
• Cable section Side Distribution Box: 16 ~ 25mm²
• Cavo di comunicazione Sezione: 0,25 ~ 0,75mm²
• Rumore:
• Altitudine massima: 3000m
• Classe di protezione: II
• Grado di contaminazione: III

Comunicazione: Può, fare (uscita digitale)

Certificazioni: IEC 61439-1 / -2 (di sicurezza), IEC 62311 () salute, IT 301489-1 / -17, IEC 61000-6-1 / -2 / -3 / -4 (EMC), EN 300328 (Radio Spectrum).

Domande frequenti (FAQ)

1. Che cosa è esattamente il m-BackUp? È la scatola di commutazione tra la rete elettrica, la scatola di distribuzione dell'alloggiamento e il sistema di generazione / stoccaggio Atmoce, permettendo di mantenere la fornitura attraverso la sua funzione di circonvallazione.

2. Quale corrente massima supporta?
Supporto 80a Sia sulla rete e sul lato di distribuzione, sufficienti per la maggior parte degli impianti monofase residenziali.

3. È adatto per l'installazione all'aperto?
Sì, ha una protezione Ip65 e una gamma di temperature operative di -30 ° C a 50 ° C, progettato specificamente per l'esterno.

4. C'è una versione trifase?
Sì, la stessa scheda tecnica documenta una versione trifase del M-BackUp Con interruttori a 4 polari e un peso di 6 kg, per installazioni con correre trifase.

5. Come si comunica con il resto del sistema Atmoce?
Via Protocollo Può e uscita digitale (FARE), integrando con il M-Combiner e il resto dei team di gestione dell'energia Atmoce. Consultare più contenuti tecnici nel Blog Tienda Solar.

Completa la tua installazione in Tienda Solar insieme a inverters ibrido, batterie al litio e microinverter Per il tuo sistema di backup elettrico.
