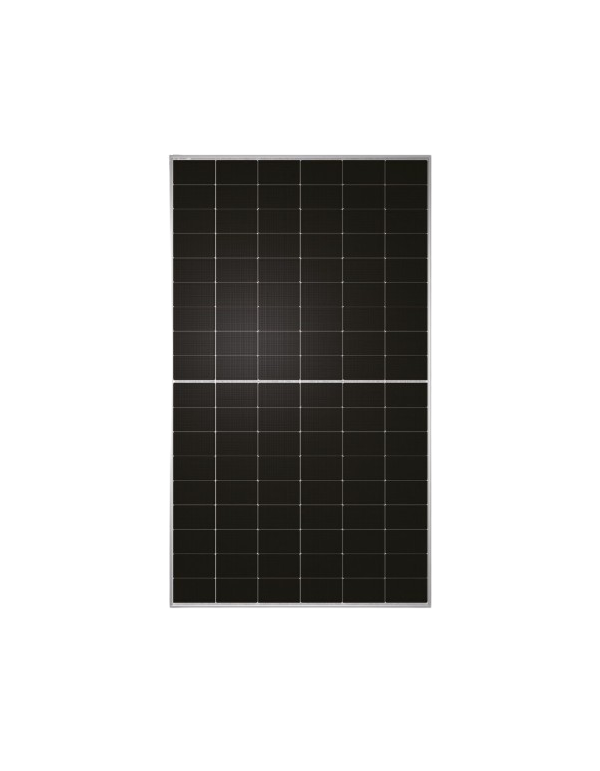

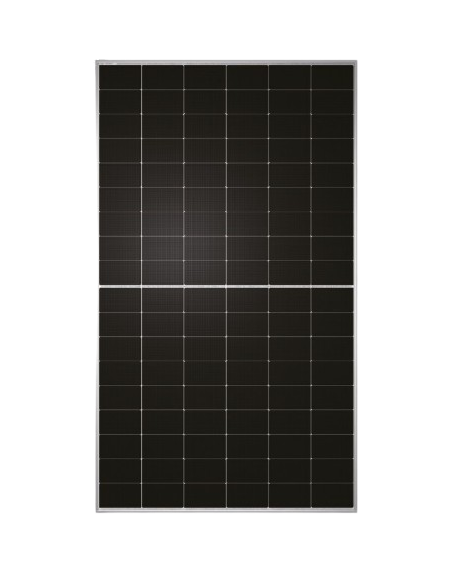

Tongwei Solar Panel TNC 505WP | Bifacial-Doppelglas-Modul mit schwarzem Rahmen und nahtloser Hintergrund

Tongwei Twmnh-54HD 505W: Avantgarde-Ästhetik und aktive Bildezeugerzeugung für städtische Integration

In zeitgenössischen Selbstverbrauchsprojekten sind die Paneele nicht mehr in den Dächern versteckt; Jetzt sind sie Teil der sichtbaren Struktur von Gebäuden. Das monokristalline Modul 505wp Tongwei TNC es wurde speziell entwickelt, um auf diese ästhetische und funktionale Nachfrage zu reagieren. Dieses Gerät wird mit einer eleganten dunklen Umfangskontur mit einer transparenten Rückkapselung kombiniert, wird dieses Gerät zur perfekten technischen Lösung, um offene Architekturflächen zu kleiden, die eine simpfte Beleuchtung und eine hohe Wattdichte pro Quadratmeter erfordern.

TNC-Zellen des Typs N und der hohen Lichtdurchlässigkeit

Die technologische Basis dieser Platte liegt in den Zellen von media N Typtyptyp Tongwei TNC-Technologie. Diese chemische Verbindung eliminiert vollständig die Auswirkungen von lichtinduziertem Abbau (Deckel), um sicherzustellen, dass Silizium in den Jahrzehnten eine tadellose Wirkungsstabilität aufrechterhält. Durch keinen opaken weißen Hintergrund, wird das Sonnenlicht zwischen den Verbindungen der Zellen gefiltert, die das Panel von a bereitstellt hohe leuchtende Übertragung ideal für Pergolas oder Oberlichter. Um die gesamte Energie, die von diesem Solarfeld erzeugt wird, in das Heimnetzwerk effizient einzunehmen, ist es ratsam, den Strom in Richtung abzuleiten wechselrichter solar mit mehreren MPPT-Anhängern, und optimieren die Leistung jeder Orientierung.

Die Schlüsselfunktion des 505W-Modells ist Ihr native Brifecial-Kapazität mit einem Leistungskoeffizienten von 80%. Geschützt durch eine Konfiguration von doppel-Halb-gehärtetes Glas von 2,0 mm auf beiden Seiten, Die Platte absorbiert direkte Strahlung der Vorderseite und erfasst die Leuchtende Reflexion der Umgebung (Albedo) auf der Rückseite. Diese Dualität ermöglicht es, die Leistung auf echte Weise zwischen a zu erhöhen 5% und 15% zusätzlich, abhängig von der unteren Oberfläche. Wenn Sie diese Einheiten in städtischen Gebieten mit dem Risiko von intermittierenden Partialschatten (wie Wolken, Bäumen oder angrenzenden Gebäuden) platzieren möchten, wird empfohlen, die Schaltungsumrechnung zu ergänzen individualisierte Regulierung und Mikroinversionssysteme, Dass jedes Panel autonom arbeitet.

Mechanische Beständigkeit von Doppelglas und Nachhaltigkeit

Trotz einer robusten Struktur von doppelglas von 2,0 mm, Das Panel behält ein ausgewogenes Gewicht von 26,5 kg und ein kompaktes Format, das die Installationsmanöver in der Höhe erleichtert. Sein robuster Legierungsrahmen 30 mm schwarz eloxiertes AluminiumEs gibt Ihnen eine hohe mechanische Festigkeit vor Fenstern und Schneeüberlastungen und garantiert eine dichtende Dichtungsdichtung mit Zertifizierung Ip68. Um diese eleganten dunklen Module zu reparieren, ohne die visuelle Ästhetik der Baugruppe zu brechen, ist es ideal, um die Montage an verschiedenen Arten von strukturen für Sonnenkollektoren verfügbar in Tienda Solar, Ein sauberes und minimalistisches Finish erreichen.

Technische Daten (Modell TwMNH-54HD505):

Elektrische Eigenschaften bei STC-Bedingungen (Bestrahlung 1000 W / M2; T-Zelle von 25 ° C):

• Power Pico Maximum (WP): 505 W

• Ausgangsleistungstoleranz: 0 / + 3%

• Maximale Leistungsspannung (VMP): 32.46 v

• Maximaler Leistungsstrom (Imp): 15.56

• Spannung im offenen Stromkreis (VOC): 39,12

• Kurzschlussstrom (ISC): 16.42

• Nominalmodul Effizienz: 22,7%

Mechanische und konstruktive Eigenschaften:

• Art der Zellen: Monochristaline n-Typ TNC Hohe Reinheit

• Modulkonfiguration: 108 Zellen gefüllt (6x18-Konfiguration)

• Abmessungen des Panels: 1961 x 1134 x 30 mm

• Strukturgewicht: 26,5 kg

• Frontglas: Halbstemperiertes Glas von 2,0 mm mit antirefelierender Beschichtung (AR).

• Hinterglas: Halbstemperiertes Glas von 2,0 mm von hoher struktureller Widerstand

• Rahmen / Rahmen: Legierung eloxiertes Aluminium in Schwarz

• Anschlussbox: Grad der Gesamtdichtung IP68 mit 3 Bypass-Dioden

• Ausgangskabel: Solartechnikkabel 4,0 mm2 querschnitt

• Brillialitätskoeffizient (PMAX): 80% (+/- 5%)

• Maximale Systemspannung: 1500 v DC

• Top-unterstützte Seriensicherung: 30 a

Häufig gestellte Fragen (FAQ)

1. Welche echten Vorteile bietet die Doppelglaskombination mit einem transparenten Hintergrund? Dieses Design ersetzt das undurchsichtige hintere Kunststoffmaterial durch ein halbstemperiertes Glas von 2,0 mm hohe Durchlässigkeit. Dies gibt dem Panel nicht nur eine Steifigkeit und außergewöhnliche Feuerwiderstand, sondern ermöglicht den Durchgang von natürlichem Licht zwischen Solarzellen. Es ist ideal für Fahrzeugzeiern, Balkone oder Wohnrestrassen, da es ohne vollständig dunklen Raum saubere Energie erzeugt.
2. Wie funktioniert der Energiegewinn von Tongwei Bifacial Technology? Dank seiner hohen 80% Bisikialitätskoeffizient, Die Rückseite des Moduls nutzt aktiv Sonnenstrahlung, die von den Boden- oder Rückwänden reflektiert wird. Je nach Farbe und Art der Oberfläche (als klare Beton oder weißer Kies) kann das nominale 505W-Panel einen bieten zusätzliche Energiequalität sauber, und Optimierung der Investitionsrendite, ohne dass die Installation mehr Teller hinzufügen muss.
3. Was ist der Unterschied zur TNC-Technologie des Typs vor herkömmlichen Panels? Die monokristallinen Zellen mit tNC-Technologie (Zellzelle Tongwei n-Typ) sie verwenden ein hochreines Dotier-Silizium, das typische Bor-Sauerstoff-Fehler aus klassischen Paneelen fehlen. Dies führt in ein Modul mit einem obere Effizienz (22,7%), ein hervorragendes thermisches Verhalten vor hohen Sommertemperaturen und minimaler jährlicher Abbau, der eine ständige Lieferung von langfristiger Energie garantiert.
4. Welche Art von Verbindungsklemmen umfassen dieses 505W-Modul? Das Panel ist aus der Fabrik mit Photovoltaik-Kabelschläuchen ausgestattet 4,0 mm2 und Rapid Industry Standard Rapid Connectors (kompatibel mit MC4-Systemen). Dies gewährleistet eine perfekte, hermetische und geringe elektrische Widerstandskopplung in seriellen Verbindungen, wobei Energieverluste in der Zeichenfolge minimiert und die Montagehälfte auf der Abdeckung beschleunigt werden.
