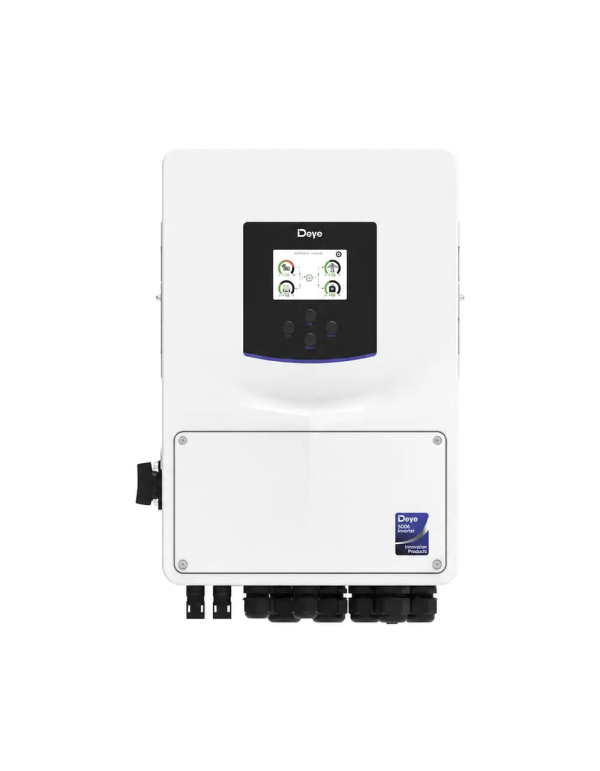

Onduleurs Hybrides Monophasé Deye 6kw SUN-6k-sg06lp1-UE-bm2

Caractéristiques techniques détaillées

Entrée de la batterie

• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 135A
• Stratégie de charge pour les piles au lithium: AutoAtoadaptation à BMS
• Nombre d'entrées de batterie: 1

Entrée photovoltaïque (FV)

• Puissance FV Connectable maximale: 12.000W
• Puissance maximale de l'entrée FV: 9.600W
• Tension d'entrée maximale FV: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage d'entrée nominal FV: 370V
• Courant maximum d'opération FV: 18A + 18A
• Court-circuit maximum: 27A + 27A
• Nombre de mppt / chaînes par MPPT: 2/1 + 1

Entrée / sortie AC

• Entrée d'alimentation active / sortie AC: 6.000W
• Entrée d'alimentation apparente maximale / sortie AC: 6.600VA
• Entrée nominale / sortie Courant de sortie AC: 27,3 / 26.1A
• Entrée maximale / sortie Actuelle AC: 30A / 28,7
• Étape continue maximale de AC (réseau de consommation:) 50A
• Puissance de puissance en mode isolé: 2 fois la puissance nominale pour 10 s
• Plage de réglage du facteur de puissance: 0,8 à l'avance à 0,8 tard
• Tension d'entrée / sortie nominale: 220 / 230V (0.85Un-1.1Un), L + N + PE
• Fréquence du réseau / plage: 50Hz (45-55Hz) / 60Hz (55-65Hz)
• Distorsion harmonique totale (THDI:) moins de 3% de la puissance nominale
• DC Injection: moins de 0,5% dans

Efficacité

• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%

Protections

• Protections intégrées: Polarité inversée DC, , surintensité AC, , protection thermique, , overvoltment, , court-circuit, , surveillance des composants DC, , antiisla, , conducteur, , détection d'impédance d'isolement et détection de courant résiduel
• Protection contre l'arc électrique (AFCI:) Optionnel
• Niveau de protection contre les surtensions: Type II (DC) et type II (AC)

Interface et communication

• Écran: Couleur tactile LCD
• Interfaces de communication: Wifi, rs485, peut

Données générales

• Température de fonctionnement: -40 ° C à +60 ° C (réduction de puissance de 45 ° C)
• Humidité ambiante admissible: 0-100%
• Altitude maximale de performance: 3.000m
• Niveau de bruit: moins de 45 dB
• Degré de protection: IP65
• Topologie: Non isolé (côté solaire), isolé (côté de la batterie)
• Catégorie de surtension: OVC II (DC), OVC III (AC)
• DIMENSIONS (UN X AT X PR:) 310 x 460 x 218 mm (sans connecteurs ni supports)
• Poids: 15,6 kg
• Réfrigération: Au naturel
• Garantie: 5 ou 10 ans, en fonction du pays d'installation final et de la politique de garantie du fabricant
• Règlement sur la connexion réseau: IEC 61727, CEI 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-RICHTLINIE R25, G99, VDE-ARN 4105
• Sécurité / CEM: IEC / EN 61000-6-1 / 2/3 / 4, IEC / EN 62109-1, IEC / EN 62109-2

Avantages Onduleurs Hybrides Deye SUN-6K-SG06LP1-UE-BM2

La série SG06 c'est l'évolution directe de la plate-forme monophamée basse tension la plus installée de Deye, et dans le modèle de 6kw le saut est notable surtout dans le côté photovoltaïque. Chacun de ses deux MPPT acceptent 18a de fonctionnement et Court-circuit, valeurs conçues pour les modules de grand format et de courant actuel. Cela vous permet de connecter le panneaux solaires de la dernière génération sans la onduleur découpez la production par limitation actuelle, ce qui sur des équipes de générations précédentes forcées de choisir des modules plus petits ou de perdre de l'énergie aux heures centrales.

Ceci est ajouté une relation de surdimensionnement de 200%: l'équipe admet 12 000W FV Puissance connectée sur 6 000W de sortie AC, avec 9.600W Intrée FV utile. En pratique, le surplus de production qui ne consommant pas de logement ou est versé dans le réseau est destiné à charger la batterie, à maximiser l'utilisation du champ solaire, même en hiver ou avec des orientations est-Ouest.

Efficacité et fiabilité en usage continu

Avec un efficacité maximale de 97,6%, un efficacité européenne de 96,5% et un suivi MPPT supérieur à 99%, les pertes de conversion sont maintenues à des niveaux hautement contenus pour un équipement hybride avec chargeur intégré. Les refroidissement naturel, sans fans, réduit les pièces mobiles sensibles à la faute et maintient la bruit inférieur à 45 dB, une donnée pertinente lorsque l'équipement est installé dans des garages, des garages ou des blanchisserie près de zones habitables.

L'enveloppe IP65 et la gamme de travail de -40 ° C à +60 ° C ils permettent à son installation à l'étranger, avec une réduction du pouvoir que de 45 ° C. Le paquet de protections comprend détection de courant résiduel, , surveillance de l'impédance d'isolement, , anti-spawn et des décharges Tapez II à la fois à DC et dans AC, avec AFCI en option pour ceux qui ont besoin de protection contre les arcs électriques dans la chaîne.

Compatible avec tous les types de batteries 48V

Contrairement à beaucoup onduleurs hybride que seulement accepter le lithium de marques de béton, le Deye SG06 gère tellement batteries de lithium avec communication Peut ou rs485 et charge auto-admise BMS, comme des accumulateurs au plomb, y compris le batteries AGM et le gel batteries. Votre 135a dans le chargement et le téléchargement vous permet de monter environ 6,5 kW de la puissance dans les piles 48V, profitez des bancs maximum de plusieurs modules en parallèle.

Opération hybride: réseau, batterie, générateur et isolé

Gestion intelligente avec 6 emplacements

Les onduleur vous permet de configurer 6 fois les horaires chargement et déchargement indépendant. Cela correspond directement avec le taux 2.0TD trois périodes: la batterie est chargée du réseau dans la vallée des heures de vallée lorsque la production solaire est rare et le décharge en un point, réduisant ainsi la facture même dans les mois de rayonnement inférieur.

Cour-up et pouvoir de puissance

En mode isolé, le matériel de livraison deux fois sa puissance nominale pendant 10 secondes, une marge suffisante pour le début des pompes, des compresseurs ou des appareils avec des pics de courant élevés. L'étape continue de 50Ème réseau de consommation s'assure que la maison peut tirer le réseau sans limitations lorsque la demande dépasse ce que le soleil et la batterie contribuent.

Intégration avec Générateur diesel

Le SG06 admet stocker l'énergie à partir d'un ensemble de générateurs diesel, une configuration largement utilisée dans les exploitations agricoles, les maisons de terrain et les exploitations agricoles sans connexion à un réseau ou avec une alimentation instable, où le générateur agit comme une sauvegarde pour recharger la batterie pendant des périodes sans prolongation.

Couplage AC pour les installations existantes

Grâce à couplage dans AC, il est possible d'ajouter un stockage à une installation qui a déjà onduleurs réseaux sans démonter l'équipement d'origine. Les Deye gérer l'énergie du onduleur existant et la dérive sur la batterie, convertissant une installation de coulée dans un système hybride complet.

Évolutivité: jusqu'à 16 Onduleurs en parallèle

L'un des avantages différentiels de cette gamme est la possibilité de connecter jusqu'à 16 équipements parallèles, à la fois dans réseaux comme dans isolé, partageant divers batteries en parallèle. Cela fait le SUN-6K-SG06 sur une base valide pour les grands logements, les petits magasins ou les navires qui doivent être développés par phases sans changement de plate-forme.

Configuration recommandée

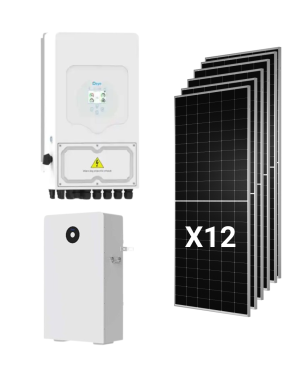

Pour une maison unifamiliale avec cette onduleur, une combinaison habituelle est un champ solaire entre 6 et 12 kWp distribué dans les deux MPPT, avec structures pour panneaux solaires adapté au type de couverture et une banque de batterie 48V dimensionnée en fonction de la consommation de nuit. Si vous préférez ne pas calculer chaque composant séparément, dans notre section kits solaires vous trouverez des ensembles déjà dimensionnés et compatibles les uns avec les autres.

Règlements et certifications pour l'Espagne

Le modèle est conforme à la RD 140 et le UNE 217002, références applicables à la connexion d'installations d'auto-consommation en Espagne, en plus de EN 50549, , VDE-AR-N 4105 et CEI 0-21. Communications Wifi, rs485 et peut ils facilitent la surveillance et l'intégration à distance avec des piles au lithium et des compteurs d'énergie pour la mise en oeuvre.

Sur Tienda Solar nous sélectionnons chaque équipe en pensant à des installateurs professionnels et à des clients auto-consommateurs qui recherchent une fiabilité et un support technique. Si vous souhaitez approfondir le dimensionnement, la comparaison ou la configuration de onduleurs, consultez le Blog Tienda Solar, où nos experts publient des guides d'achat, des conseils techniques et du contenu spécialisé.

Foire aux questions (FAQ)

1. Quelle est la différence pour Deye SG06 de 6kw concernant la génération SG05?

L'amélioration principale du SG06 est à l'entrée photovoltaïque: chaque MPPT admet 18A de fonctionnement actuel et Court-circuit, avec 12 000W FV Puissance connectée. Cela vous permet de travailler sans limitations avec les panneaux à courant élevé qui dominent le marché actuel et la formation du champ solaire à la 200% de la puissance ac.

2. Puis-je utiliser des batteries de plomb avec cela onduleur ou seulement le lithium?

Vous pouvez utiliser les deux technologies. Les onduleur vous acceptez batteries au plomb-acide (AGM, gel) et batteries de lithium 48V dans la gamme de 40-60V. Avec lithium, la charge a été auto-ajustée aux paramètres qui communiquent la BMS pour Peut ou rs485, il est donc important de vérifier la compatibilité du protocole avant l'achat.

3. Combien de panneaux solaires puis-je connecter à Deye SUN-6K-SG06LP1-UE-BM2?

Cela dépend de la puissance et de la tension des modules. La limite est 12 000W Power FV Connectable, , 500V Tension maximale par entrée et 18A par MPPT, avec une gamme de suivi de 150-425V. Chaque chaîne doit être calculée avec la tension de circuit ouvert à la température de localisation minimale afin de ne pas surmonter la 500V. Si vous avez des doutes, vous pouvez commencer par l'un de nos onduleurs solaire avec kit prédiminé.

4. Est-ce que cela fonctionne pendant une panne de réseau électrique?

Oui. Quand c'est un onduleurs hybrides, vous pouvez alimenter la consommation des plaques et la batterie lorsque le réseau échoue, avec une protection antiisla qui déconnecte le logement du réseau public pour la sécurité. En mode isolé fournit des pics double de sa puissance nominale pendant 10 secondes.

5. Peut-il être installé à l'étranger?

Oui. Votre degré de protection IP65 il résistant à la poussière et aux jets d'eau et fonctionne entre -40 ° C et + 60 ° C. Même dans ce cas, il est recommandé de le localiser protégé du rayonnement solaire direct, car il réduit la puissance de 45 ° C de la température ambiante.

6. Quelle garantie le onduleur?

Deye offres garantie 5 ou 10 ans selon le pays d'installation final, en fonction de sa politique de garantie. Nous vous recommandons de nous consulter pour confirmer les conditions actuelles de votre installation en Espagne ou au Portugal.

7. Est-il compatible avec les taux de discrimination temporelle?

Oui. La programmation de 6 emplacements chargement et téléchargement vous permet d'adapter le fonctionnement de la batterie à la vallée, de la périphérie et des boutons, de charger du réseau dans les heures les plus bases et de télécharger sur le plus cher.
