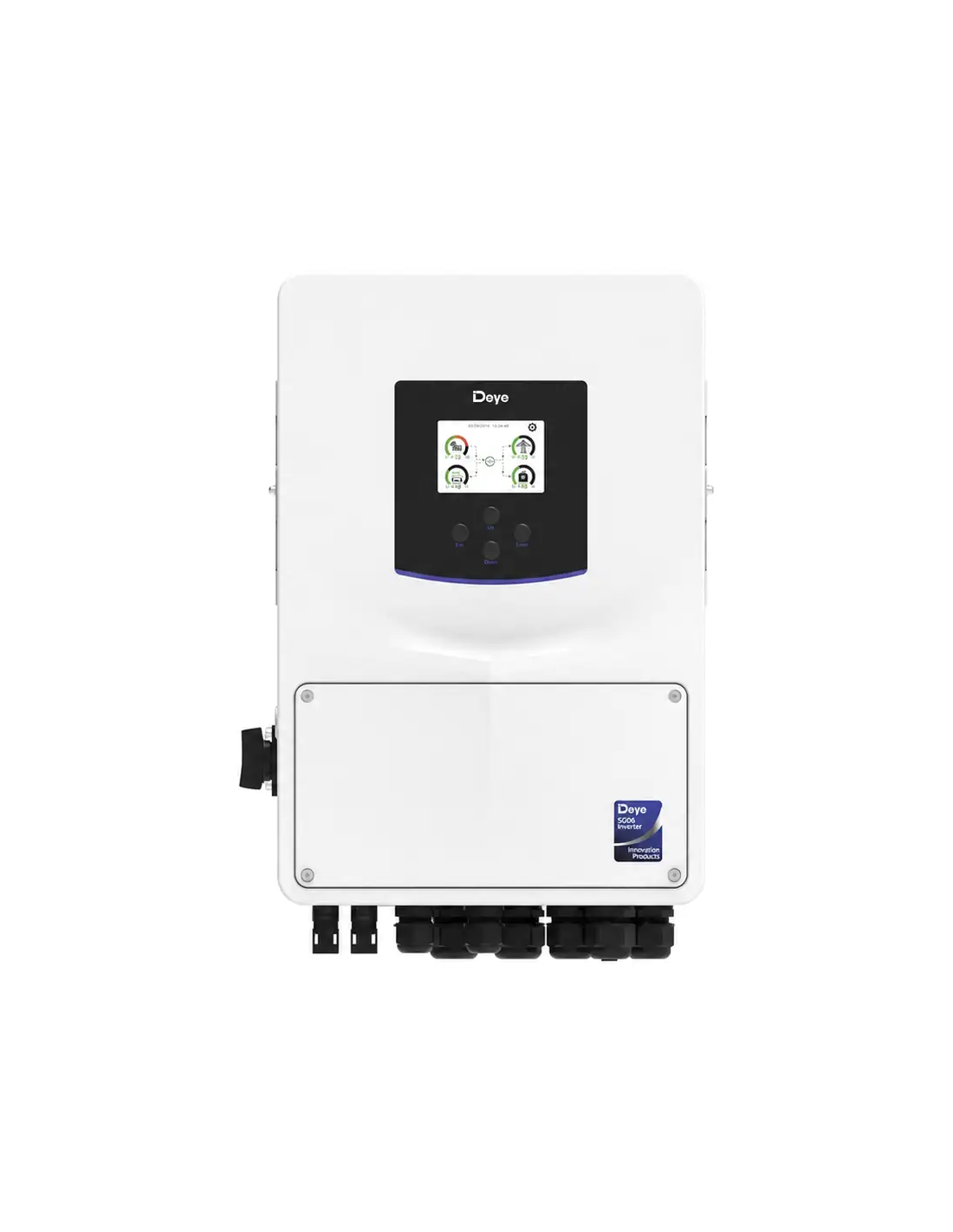

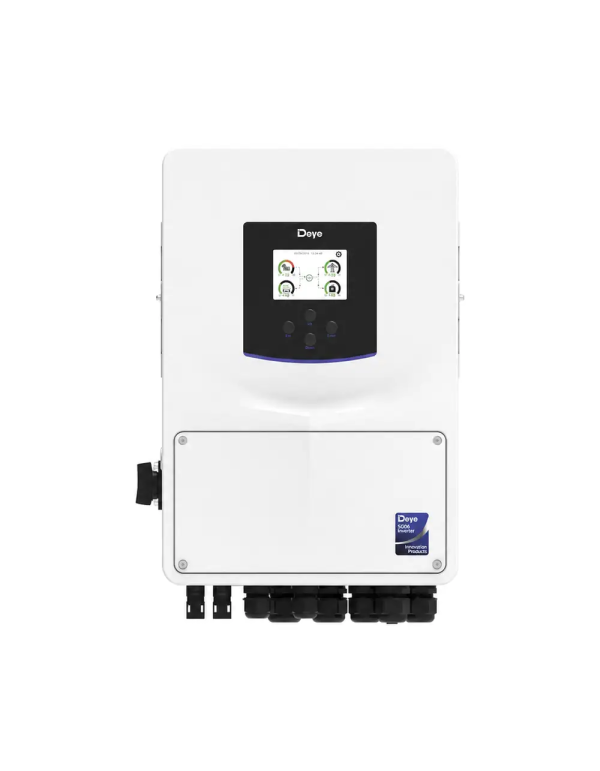

Inversor Híbrido Monofásico Deye 6kw SUN-6k-sg06lp1-UE-bm2

Características técnicas detalhadas

Entrada de bateria

• Tipo de bateria compatível: Ácido de chumbo ou íon-lítio
• Faixa de tensão da bateria: 40-60V
• Corrente máxima de carga / descarga: 135A
• Estratégia de carga para baterias de lítio: Autoadaptação para o BMS
• Número de entradas de bateria: 1

Entrada fotovoltaica (FV)

• Potência máxima de FV conectável: 12.000W
• Potência máxima de entrada FV: 9.600W
• Tensão máxima de entrada FV: 500V
• Tensão inicial: 125V
• Faixa de tensão MPPT: 150-425V
• Volagem de entrada nominal FV: 370V
• Corrente máxima de operação FV: 18A + 18A
• Maximum short circuit: 27A + 27A
• Número de MPPT / strings por MPPT: 2/1 + 1

Entrada / saída AC

• Entrada / saída de energia ativa AC: 6.000W
• Entrada de energia aparente máxima / saída AC: 6.600VA
• Atual de entrada / saída nominal AC: 27,3 / 26.1A
• Atualização máxima de entrada / saída AC: 30A / 28,7
• Passo máximo contínuo de AC (rede para consumo:) 50A
• Pico de energia no modo isolado: 2 vezes a potência nominal para 10 s
• Faixa de ajuste do fator de potência: 0,8 com antecedência para 0,8 atrasado
• Tensão nominal de entrada / saída: 220 / 230V (0.85UN-1.1UN), L + N + PE
• Freqüência / alcance da rede: 50Hz (45-55Hz) / 60Hz (55-65Hz)
• Distorção total harmônica (THDI:) menos de 3% do poder nominal
• Injeção de DC: menos de 0,5% em

Eficiência

• Eficiência máxima: 97,6%
• Eficiência Europeia: 96,5%
• Eficiência do MPPT: maior que 99%

Proteções

• Proteções integradas: Polaridade reversa DC, , aC de sobrecorrente, , proteção térmica, , overvoltment, , curto-circuito, , monitoramento de componentes DC, , antiisla, , driver dc, , detecção de impedância de isolamento e detecção de corrente residual
• Proteção contra arco elétrico (AFCI:) Opcional
• Nível de proteção contra sobrecotagens: Tipo II (DC) e Tipo II (AC)

Interface e comunicação

• Tela: Cor de toque lcd
• Interfaces de comunicação: WiFi, Rs485, pode

Dados gerais

• Temperatura de operação: -40 ° C a +60 ° C (redução de energia de 45 ° C)
• Umidade Ambiental Admissível: 0-100%
• Altitude máxima de desempenho: 3.000m
• Nível de ruído: menos de 45 dB
• Grau de proteção: IP65
• Topologia: Não isolado (lado solar), isolado (lado da bateria)
• Categoria de sobretensão: OVC II (DC), OVC III (AC)
• Dimensões (um X no X PR:) 310 x 460 x 218 mm (sem conectores ou suportes)
• Peso: 15,6 kg
• Refrigeração: Natural
• Garantia: 5 ou 10 anos, dependendo do país de instalação final e da política de garantia do fabricante
• Regulamentos de conexão de rede: IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-RICHTLINIE R25, G99, VDE-AR- N 4105
• Segurança / CEM: IEC / EN 61000-6-1 / 2/3/4, IEC / EN 62109-1, IEC / EN 62109-2

Benefícios Inversor Híbrido Deye SUN-6K-SG06LP1-UE-BM2

A serie SG06 é a evolução direta da plataforma de fase de baixa tensão mais instalada de Deye, e no modelo de 6kw o salto é perceptível especialmente no lado fotovoltaico. Cada um dos seus dois MPPT aceita 18A de operação atual e Curto-circuito, valores projetados para grandes modelos de formato e corrente. Isso permite que você conecte o painéis solares da última geração sem o inversor corte a produção pela limitação atual, algo que em equipes de gerações anteriores forçadas a escolher módulos menores ou perder energia nas horas centrais.

Isto é adicionado uma relação de overdimensionamento de 200%: a equipe admite 12.000W FV Power conectado sobre Saída de 6.000W AC, com Entrada FV 9.600W útil. Na prática, o excedente de produção que não consome habitação ou é derramado em rede destina-se a carregar a bateria, maximizando o uso do campo solar, mesmo no inverno ou com orientações leste-oeste.

Eficiência e confiabilidade no uso contínuo

Com um eficiência máxima de 97,6%, um eficiência europeia de 96,5% e um acompanhamento MPPT superior a 99%, as perdas de conversão são mantidas em níveis altamente contidos para um equipamento híbrido com carregador integrado. A refrigeração natural, sem fãs, reduz as partes móveis suscetíveis a culpa e mantém o ruído abaixo de 45 dB, um dado relevante quando o equipamento é instalado em garagens, garagens ou lavanderia perto de áreas habitáveis.

O envelope IP65 e a gama de trabalho de -40 ° C a +60 ° C eles permitem sua instalação no exterior, com redução de energia apenas de 45 ° C. O pacote de proteções inclui detecção de corrente residual, , monitoramento de impedância de isolamento, , anti-spawn e descarregadores Tipo II tanto em DC quanto em AC, com AFCI opcional para aqueles que precisam de proteção contra arcos elétricos na string.

Compatível com todos os tipos de baterias de 48V

Ao contrário de muitos inversores híbrido que só aceita lítio de marcas concretas, o Deye SG06 gerencia muito baterias de lítio com comunicação Pode ou rs485 e carga auto-admitida BMS, como acumuladores de chumbo-ácido, incluindo o baterias AGM e o baterias gel. Sua 135a no carregamento e download permite que você suba cerca de 6,5kw de poder em baterias de 48V, aproveitando os bancos máximos de vários módulos em paralelo.

Operação híbrida: rede, bateria, gerador e isolado

Gerenciamento inteligente com 6 slots

A inversor permite configurar 6 vezes horários carregamento e descarregamento independentes. Isso se encaixa diretamente com a taxa 2.0TD três períodos: a bateria é carregada da rede em horas de vale quando a produção solar é escassa e descarregando-a em um ponto, reduzindo a fatura mesmo nos meses de radiação inferior.

Court-up e poder de energia

No modo isolado, o equipamento de entrega duas vezes seu poder nominal por 10 segundos, margem suficiente para o início das bombas, compressores ou aparelhos com altos picos de corrente. O passo contínuo de 50ª rede para consumo garante que a casa possa puxar a rede sem limitações quando a demanda exceder o sol e a bateria contribuir.

Integração com gerador diesel

O SG06 admite guarde energia de um conjunto de geradores diesel, uma configuração amplamente usada em fazendas, casas de campo e explorações agrícolas sem conexão a uma rede ou com uma oferta instável, onde o gerador atua como backup para recarregar a bateria em períodos prolongados.

Acoplamento AC para instalações existentes

Graças a acoplamento em AC, é possível adicionar armazenamento a uma instalação que já tem inversores rede sem desmantelar o equipamento original. A Deye gerenciar a energia do inversor existente e à deriva na bateria, convertendo uma instalação de vazamento em um sistema híbrido completo.

Escalabilidade: até 16 Inversores em paralelo

Uma das vantagens diferenciais dessa faixa é a possibilidade de conectar até 16 equipamentos paralelos, tanto em rede como em isolado, compartilhamento várias baterias em paralelo. Isso faz com que o SUN-6K-SG06 em uma base válida para grandes moradias, pequenas lojas ou navios que precisam crescer por fases sem mudança de plataforma.

Configuração recomendada

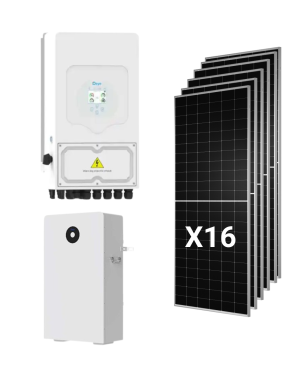

Para uma casa unifamiliar com este inversor, uma combinação usual é um campo solar entre 6 e 12kwp distribuído nos dois MPPT, com estruturas para paineis solar adaptado ao tipo de cobertura e um banco de bateria de 48V dimensionado de acordo com o consumo noturno. Se você preferir não calcular cada componente separadamente, em nossa seção kits solares você encontrará conjuntos já dimensionados e compatíveis entre si.

Regulamentos e Certificações para a Espanha

O modelo está em conformidade com o RD 140 e o UNE 217002, referências aplicáveis à conexão de instalações de auto-consumo na Espanha, além de EM 50549, , VDE-AR-N 4105 e CEI 0-21. Comunicações WiFi, Rs485 e pode eles facilitam o monitoramento remoto e a integração com baterias de lítio e medidores de energia para o controle de vazamento.

Em Tienda Solar selecionamos cada equipe que pensa em instaladores profissionais e clientes de auto-consumo que buscam confiabilidade e suporte técnico. Se você quiser aprofundar a dimensionamento, comparativa ou configuração de inversores, consulte o Blog Tienda Solar, onde nossos especialistas publicam guias de compra, conselhos técnicos e conteúdo especializado.

Perguntas frequentes (FAQ)

1. Qual é a diferença para Deye SG06 de 6kW sobre a geração SG05?

A principal melhoria do SG06 está na entrada fotovoltaica: cada MPPT admite 18A de operação atual e Curto-circuito, com 12.000W FV Power conectado. Isso permite trabalhar sem limitações com o paineis alta corrente que domina o mercado atual e o tamanho solar do campo solar até o 200% do poder AC.

2. Posso usar baterias de chumbo com este inversor ou apenas lítio?

Você pode usar as duas tecnologias. A inversor você aceita baterias de chumbo-ácido (AGM, GEL) e baterias de lítio de 48V na faixa de 40-60V. Com lítio, a carga era auto-autoatada para os parâmetros que comunicam o BMS por Pode ou rs485, portanto, é importante verificar a compatibilidade do protocolo antes da compra.

3. Quantos paineis eu posso me conectar Deye SUN-6K-SG06LP1-UE-BM2?

Depende do poder e da tensão dos módulos. O limite é 12.000W Power FV conectável, , 500V tensão máxima por entrada e 18A pelo MPPT, com uma faixa de rastreamento de 150-425V. Cada string deve ser calculada com a tensão de circuito aberta na temperatura mínima de localização para não superar o 500V. Se você tem dúvidas, você pode começar de um dos nossos inversores solar com kit predimensionado.

4. Funciona durante uma rede de eletricidade Blackout?

Sim. Quando é um inversor híbrido, você pode alimentar o consumo das placas e a bateria quando a rede falhar, com proteção antiisla isso desconecta a caixa da rede pública para segurança. Em Modo Isolado Suprimentos Picos dobrar de sua energia nominal por 10 segundos.

5. Pode ser instalado no exterior?

Sim. Seu grau de proteção IP65 isso resistente a jatos de poeira e água e funciona entre -40 ° C e + 60 ° C. Mesmo assim, recomenda-se localizá-lo protegido da radiação solar direta, uma vez que reduz o poder de 45 ° C de temperatura ambiente.

6. Que garantia o inversor?

Deye ofertas 5 ou 10 anos de garantia dependendo do país de instalação final, de acordo com sua política de garantia. Recomendamos que você nos consulte para confirmar as condições atuais para sua instalação em Espanha ou Portugal.

7. É compatível com taxas de discriminação de tempo?

Sim. A programação de 6 slots o carregamento e o download permite que você adapte a operação da bateria ao vale, períodos simples e de ponta, carregando da rede nas horas mais baratas e download no mais caro.
