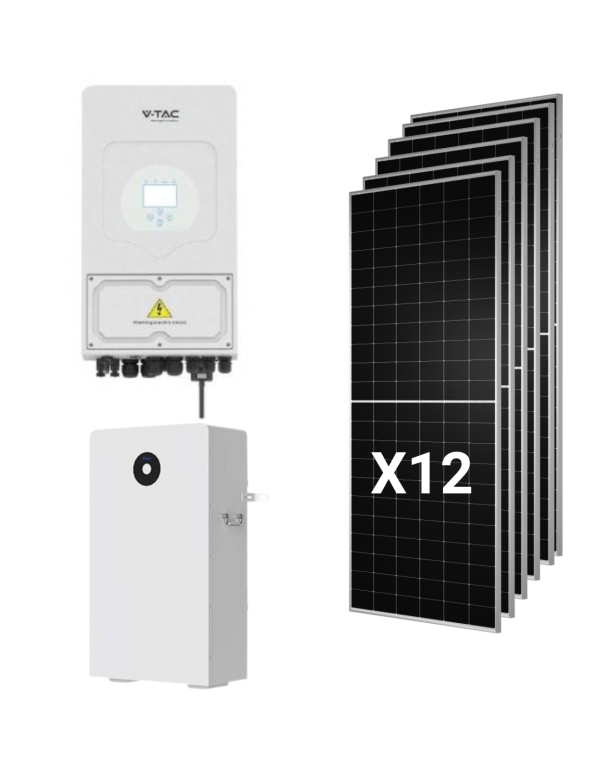

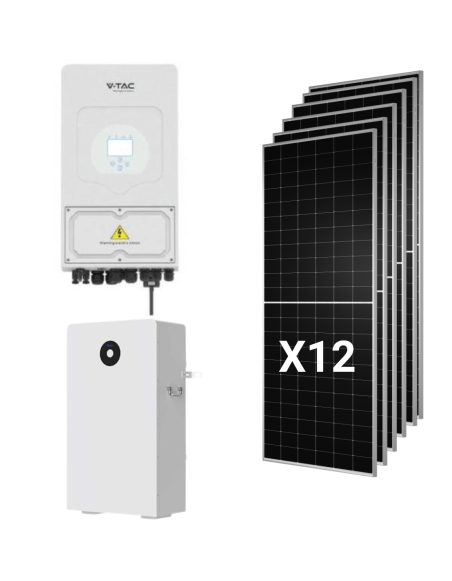

Kit solaire hybride « Deye » 6 kW Monophasé comprenant 12 panneaux Tongwei 630 W et une batterie Deye de 16 kWh

Caractéristiques techniques détaillées

Informations complètes sur le système

• Puissance photovoltaïque totale: 7,56 kWc (12 × 630 w)
• Puissance nominale de sortie CA: 6 000 W
• Capacité de stockage: 16 kWh nominaux / 14,4 kWh utiles
• Courant de charge/décharge du système: 135A (limite de la onduleur; la batterie prend en charge 160 A)
• Configuration des chaînes de caractères: 2 cordes à 6 panneaux
• Type de réseau: Monophasé 220/230 V (L+N+PE)

Onduleurs Hybrides Deye SUN-6K-SG05LP1-EU

• Puissance nominale CA (entrée/sortie): 6 000 W
• Puissance apparente maximale: 6 600 VA
• Puissance de crête en mode isolé: 2 fois la valeur nominale pendant 10 s
• Puissance d'entrée photovoltaïque maximale: 7 800 W
• Tension d'entrée photovoltaïque maximale: 500 V
• Tension de démarrage: 125 V
• Plage de tension MPPT: 150-425 V
• Tension photovoltaïque nominale: 370 V
• Nombre de MPPT / chaînes par MPPT: 2 / 1+1
• Courant photovoltaïque maximal en fonctionnement: 13A + 13A
• Courant maximal de court-circuit photovoltaïque: 17A + 17A
• Type de batterie compatible: Plomb-acide ou lithium-ion
• Plage de tension de la batterie: 40-60 V
• Courant maximal de charge/décharge: 135A
• Courant nominal CA (entrée/sortie): 27,3 A / 26,1 A
• Efficacité maximale: 97,6 %
• Efficacité européenne: 96,5 %
• Rendement MPPT: plus de 99 %
• Distorsion harmonique (THDi): moins de 3 %
• Facteur de puissance réglable: de 0,8 inductif à 0,8 capacitif
• Fonctionnement en parallèle: jusqu'à 16 unités (raccordé au réseau et hors réseau)
• Communication: RS485 / RS232 / CAN
• Suivi: GPRS / Wi-Fi / Bluetooth / 4G / LAN (en option)
• Protection contre les surtensions: Type II en courant continu et en courant alternatif
• Indice de protection: IP65
• Température de fonctionnement: de -40 à 60 °C (réduction de la puissance au-delà de 45 °C)
• Bruit: moins de 30 dB
• Réfrigération: Ventilation intelligente par air
• Topologie: Sans transformateur
• Dimensions: 330 x 580 x 232 mm
• Poids: 24,9 kg
• Règles du réseau: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantie: 5 ou 10 ans, en fonction du lieu d'installation définitif

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax): 630 W
• Tension en circuit ouvert (Voc): 49,50 V
• Courant de court-circuit (Isc): 16,18 A
• Tension au point de puissance maximale (Vmp): 41,10 V
• Courant au point de puissance maximale (Imp): 15,33 A
• Rendement du module: 23,3 %
• Tolérance de puissance: 0 à +3 %
• Puissance BNPI (1 000 W/m² à l'avant + 135 W/m² à l'arrière): 695,4 W
• Puissance avec gain arrière de 5 % / 15 % / 25 %: 661 W / 724 W / 787 W
• Coefficient de bifacialité (Pmax): 80 ± 5 %
• Coefficient de température de Pmax: -0,28 %/°C
• Coefficient de température de Voc: -0,24 %/°C
• Coefficient de température de l'Isc: +0,046 %/°C
• Type de cellule: TNC DE TYPE N, 132 DEMI-cellules (6 x 22)
• Verre avant: 2,0 mm, avec revêtement antireflet, semi-trempé
• Vitres arrière: 2,0 mm, semi-trempé
• Marco: Alliage d'aluminium anodisé
• Boîtier de raccordement: IP68, 3 diodes
• Section du câble: 4,0 mm²
• Charge mécanique maximale: 5 400 Pa à l'avant / 2 400 Pa à l'arrière
• Tension maximale du système: 1 500 V CC
• Fusible maximal en série: 30A
• Température de fonctionnement: de -40 à 70 °C
• Dimensions: 2 382 × 1 134 × 30 mm
• Poids: 32,2 kg
• Garantie du produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1 % la première année, 0,4 % par an; 87,40 % à 30 ans)

Batterie au lithium Deye RW-F16

• Chimie: LiFePO4 (ferrophosphate de lithium)
• Capacité: 314 Ah
• Tension nominale: 51,2 V
• Plage de tension de fonctionnement: 44,8-57,6 V
• Puissance nominale: 16 kWh
• Énergie utile: 14,4 kWh (90 % De profondeur de décharge)
• Courant continu maximal de charge/décharge: 160 A / 160 A
• Courant de crête en charge/décharge: 300 A / 300 A (10 s)
• Profondeur de déchargement: 90 %
• Durée de vie: 6 000 cycles ou plus (25 °C, 0,5 °C/0,5 °C, 90 % de profondeur de décharge, 70 % de fin de vie)
• Évolutivité: jusqu'à 32 unités en parallèle (512 kWh)
• Communication: CAN 2.0, RS485
• Protection intégrée: Disjoncteur automatique et BMS intelligent
• Température de charge: de 0 à 55 °C
• Température de décharge: de -20 à 55 °C
• Indice de protection: IP20 (installation à l'intérieur)
• Montage: Mur ou sol
• Dimensions: 480 x 830 x 235 mm (sans support ni socle)
• Poids: 122 kg
• Certifications: UN38.3, FDS
• Garantie: 5 ans

Avantages du kit solaire Deye 6 kW avec une batterie RW-F16 de 16 kWh et des panneaux Tongwei de 630 W

Onduleur et une batterie du même fabricant

Combiner le onduleur avec une batterie de la même marque est le moyen le plus sûr de garantir la compatibilité de communication. La Deye RW-F16 s'intègre de manière native avec le SUN-6K-SG05LP1-EU par CAN, partage avec lui la plateforme de surveillance à distance et se configure sans protocoles tiers. Pour l'installateur, cela signifie une mise en service plus rapide ; pour l'utilisateur, un écosystème unique permettant de consulter la production, la consommation et l'état de charge.

16 kWh dans un seul appareil, avec une marge de puissance

La RW-F16 regroupe 16 kWh nominaux et 14,4 kWh utiles dans un seul module. Son courant continu de 160 A dépasse les 135A du onduleur, et ses pics de 300 A pendant 10 secondes couvrent largement les démarrages des moteurs et des compresseurs. C'est l'une des batteries au lithium les plus complètes pour ceux qui recherchent une grande capacité sans avoir à installer plusieurs modules.

Prête à se développer

Si la consommation augmente, par exemple avec un voiture électrique ou une aérothermie, vous pouvez vous connecter jusqu'à 32 batteries RW-F16 en parallèle, jusqu'à 512 kWh. Le onduleur Deye, et prend également en charge jusqu'à 16 unités en parallèle, ce qui permet de faire évoluer l'ensemble du système.

Production photovoltaïque à haut rendement

Les 12 panneaux Tongwei TNC 2.0 emploient 132 demi-cellules de type n avec double vitrage de 2,0 mm, , coefficient de température de -0,28 %/°C et bifacialité de 80 ± 5 %, ce qui peut augmenter la puissance par module jusqu'à 724 W avec un gain arrière de 15 %. Sa garantie linéaire assure la 87,40 % de la puissance à 30 ans. Le onduleur, l'un des onduleurs hybrides le plus répandu en Espagne, répond aux critères RD 140 et UNE 217002 en vue de sa légalisation.

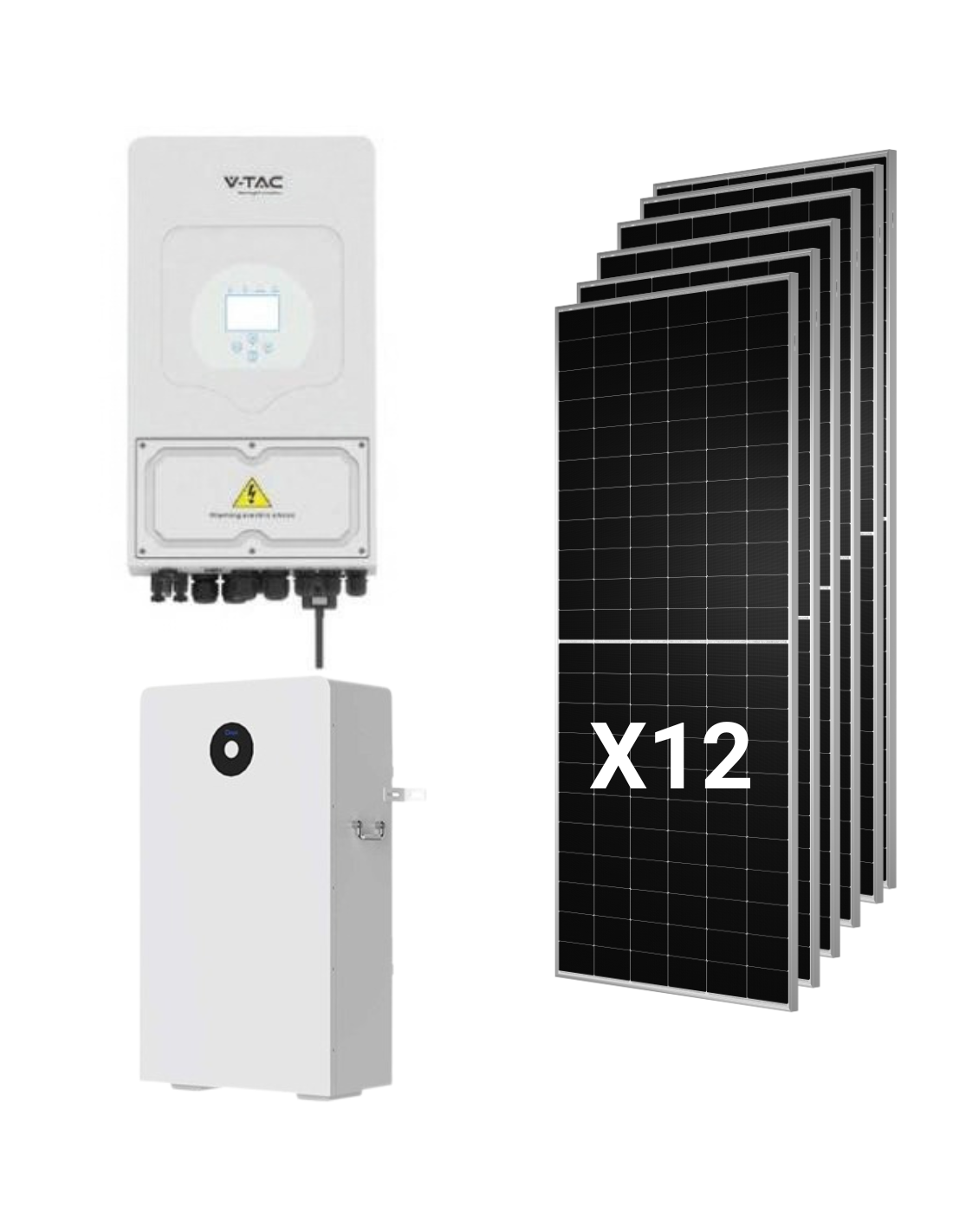

Ce que contient ce kit

• 1 x Onduleurs Hybrides Deye SUN-6K-SG05LP1-EU de 6 000 W, , monophasé.
• 12 panneaux solaires Tongwei TNC 2.0 TWMNH-66HD630 de 630 W, Bifacial de type N.
• 1 batterie au lithium Deye RW-F16 de 16 kWh et 314 Ah, avec disjoncteur intégré.

Dans Tienda Solar tu trouveras également les structures pour panneaux solaires adaptées à votre toiture et le matériel électrique nécessaire pour mener à bien l'installation. Découvrez également notre gamme de panneaux solaires si vous souhaitez agrandir votre parc photovoltaïque avec d'autres modèles.

Points techniques clés de l'installation

Chaînes : 6 panneaux par MPPT

Le onduleur a 2 MPPT avec une chaîne par entrée et un maximum de 500 V. Les 12 modules se répartissent en deux séries de six, qui travaillent à 246,6 V au point de puissance maximale, en plein dans la fenêtre MPPT de 150-425 V. En circuit ouvert, chaque série atteint 297 V en STC et quelques 322 V à -10 °C, calculé à l'aide du coefficient Voc de -0,24 %/°C. La puissance installée, 7 560 Wp, respecte la puissance d'entrée photovoltaïque maximale de 7 800 W.

Chaque MPPT fonctionne avec un maximum de 13A, en dessous de l'Imp du panneau (15,33 A). Aux heures de la journée où le rayonnement est le plus intense, le onduleur limite le courant, un phénomène courant avec les panneaux de forte puissance qui est compensé par un rendement supérieur aux heures où la luminosité est moindre. L'Isc en STC (16,18 A) se trouve parmi les 17A par entrée.

Batterie e onduleur: tension et courant

La plage de fonctionnement de la RW-F16, de 44,8 V à 57,6 V, se trouve dans la fenêtre « batterie » du onduleur, de 40-60 V. Comme la batterie prend en charge 160 A en courant continu, la limite de chargement et de déchargement est fixée par le onduleur, avec 135A: les excédents sont stockés aussi rapidement que possible et la batterie peut à elle seule couvrir la puissance nominale de l'équipement.

Quelle quantité d'énergie produit-il et quelle quantité stocke-t-il

À titre indicatif, avec 5 heures solaires de pointe et un rendement de 80 %, le domaine de 7,56 kWc cela entraînerait environ 30 kWh par jour en moyenne annuelle. Les 14,4 kWh utiles de la batterie permettent de stocker près de la la moitié de cette production et, avec une consommation nocturne moyenne de 1 kW, cela suffirait pour environ 14 heures. Les chiffres réels dépendent de l'emplacement et de la consommation ; dans le Blog de Tienda Solar nos experts vous expliquent comment dimensionner votre installation à partir de données réelles.

Installation de la batterie

La RW-F16 s'installe au mur ou au sol. Il mesure 480 x 830 x 235 mm sans support ni socle et pèse 122 kg, c'est pourquoi il convient de prévoir une un mur ou un sol présentant une capacité portante suffisante et de la manipuler à plusieurs. Son protection IP20 il faut donc la placer à l'intérieur, dans un endroit sec et aéré.

Profils d'utilisation recommandés

Logements présentant une forte consommation nocturne

Avec 14,4 kWh utiles, la batterie couvre la consommation de l'après-midi et de la soirée de la plupart des foyers, y compris celle de la climatisation ou la cuisinière électrique, et réduit au minimum l'énergie achetée au réseau.

Maisons soumises à des coupures fréquentes ou situées en milieu rural

Le en mode isolé du onduleur, ses des pics atteignant le double de la puissance nominale pendant 10 secondes et la possibilité de transporter un générateur diesel font de ce kit une solution de sauvegarde fiable.

Installateurs travaillant avec Deye

Un système provenant d'un seul fabricant à onduleur et la batterie simplifie la configuration et le service après-vente. Pour d'autres puissances ou capacités, consultez l'ensemble de nos kits solaires ou la gamme complète de onduleurs terrains.

Foire aux questions (FAQ)

1. Quel est l'avantage d'utiliser une batterie et onduleur Deye dans le même kit?

La la communication est naturelle: la RW-F16 et le SUN-6K-SG05LP1-EU on entend par CAN sans modification, la batterie est surveillée via le onduleur et la configuration est plus rapide. Cela simplifie également la gestion des incidents, puisqu'il n'y a qu'un seul fabricant.

2. Quelle est la quantité d'énergie utile de la batterie Deye RW-F16?

Sa puissance nominale est de 16 kWh et la fonction de 14,4 kWh, calculée au 90 % de profondeur de décharge. Sa durée de vie dépasse les 6 000 cycles à 25 °C, avec une charge et une décharge de 0,5 C.

3. Puis-je ajouter d'autres batteries ultérieurement?

Oui. La RW-F16 prend en charge jusqu'à 32 unités en parallèle, avec un maximum de 512 kWh. C'est un bon choix si vous prévoyez d'acquérir une voiture électrique, un système de chauffage aérothermique ou d'autres équipements consommateurs d'énergie à l'avenir.

4. Où se trouve la batterie et combien pèse-t-elle?

On peut l'installer au mur ou au sol, toujours dans intérieur, car son niveau de protection est IP20. Poids 122 kg et mesure 480 x 830 x 235 mm, c'est pourquoi la surface d'ancrage doit supporter ce poids.

5. Le système fonctionne-t-il en cas de coupure de courant?

Oui. Le onduleur peut travailler dans mode hors réseau grâce à l'énergie fournie par les panneaux solaires et la batterie, et prend en charge des pics atteignant le double de leur puissance nominale pendant 10 secondes. Avec 14,4 kWh utiles, l'autonomie est importante, même si elle dépend toujours de la consommation et de l'état de charge.

6. Quelles sont les garanties incluses dans le kit?

Les panneaux Tongwei ont 12 ans de garantie sur le produit et 30 ans de garantie sur la puissance linéaire. La batterie Deye RW-F16 a garantie de 5 ans, et le onduleur Deye, , 5 ou 10 ans en fonction du lieu d'installation définitif, conformément à la politique de chaque fabricant.

7. De combien de mètres de surface les panneaux ont-ils besoin?

Les 12 panneaux, de 2 382 x 1 134 mm chacun, occupent environ 32 m² sans compter les séparations. Chaque module pèse 32,2 kg et prend en charge 5 400 Pa à chargement frontal et 2 400 Pa arrière.
