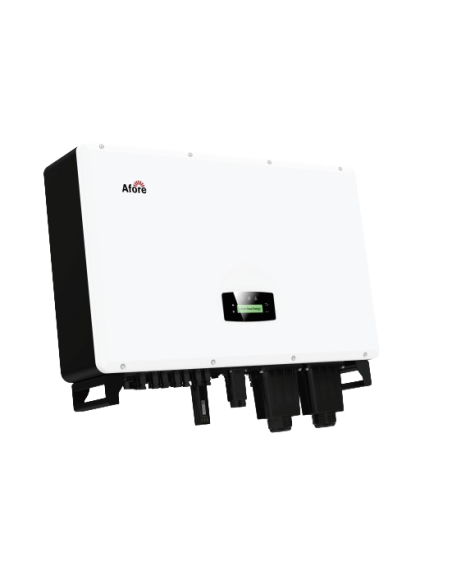

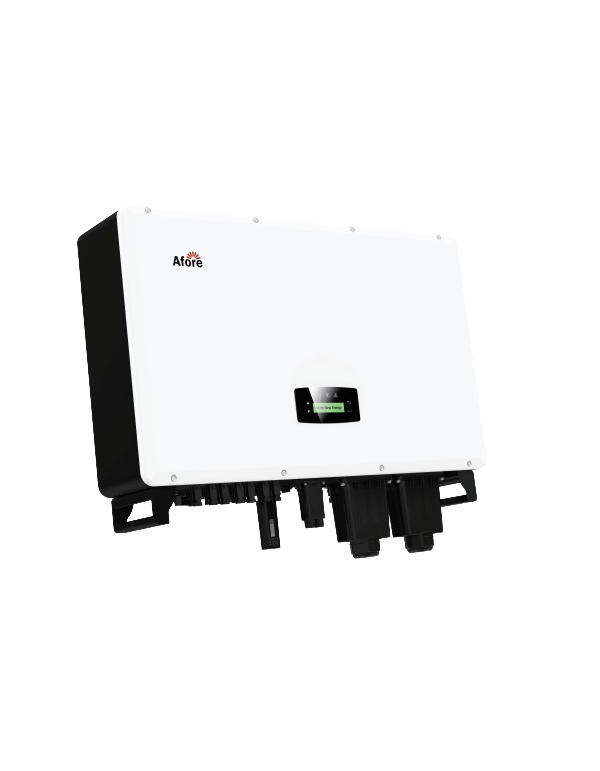

Inversor Híbrido Trifásico Afore 40kW AF40K-TH

Beneficios del Inversor Híbrido Afore AF40K-TH

El AF40K-TH está diseñado para proyectos de autoconsumo de gran escala, ya sea en naves industriales, instalaciones comerciales o comunidades energéticas que requieran una potencia trifásica intermedia entre 36 y 50 kW. Frente a otros inversores híbridos del mercado, este modelo de Afore destaca por su compatibilidad multi-química de batería —litio, plomo-ácido y cloruro de sodio metálico— con soporte específico para sistemas de 280Ah y 315Ah, lo que facilita el dimensionado del banco de baterías de litio según el presupuesto y la capacidad de almacenamiento deseada.

Con 4 seguidores MPPT y 8 strings, el equipo permite conectar generadores fotovoltaicos amplios con distintas orientaciones e inclinaciones sin perder rendimiento, aprovechando al máximo la energía captada por los paneles solares instalados. Su eficiencia europea del 98,30% y eficiencia máxima del 98,60% minimizan las pérdidas de conversión, mientras que la carcasa de aluminio anodizado con protección IP66 garantiza una mayor resistencia a la corrosión y a la intemperie que los modelos con carcasas plásticas convencionales.

En cuanto a seguridad eléctrica, incorpora protección contra polaridad inversa, sobrecorriente, sobretensión, anti-isla, cortocircuito en CA, detección de corriente de fuga y monitorización de fallo a tierra, con protección contra sobretensiones Tipo II tanto en CC como en CA.

Gestión de tarifas horarias y peak shaving

El AF40K-TH incorpora optimización por tiempo de uso (time-of-use), permitiendo programar la carga de la batería en horas valle y su descarga en horas punta. En instalaciones donde la potencia contratada condiciona la factura, el equipo permite aplicar estrategias de peak shaving, recortando los picos de demanda facturados mediante el aporte puntual de energía almacenada, complementando el ahorro obtenido con los inversores solares de la instalación.

Función UPS y respaldo ante cortes de suministro

Con un tiempo de conmutación inferior a 10 ms, el AF40K-TH actúa como un SAI para las cargas críticas del sistema, evitando interrupciones perceptibles en equipos sensibles. En modo de respaldo admite una sobrecarga de pico de hasta el 150%, lo que facilita el arranque de cargas con picos elevados de consumo, como motores o maquinaria industrial, sin necesidad de sobredimensionar el equipo.

Características Técnicas Detalladas

Entrada Fotovoltaica (PV Input)

• Potencia máxima de entrada CC: 60 kW
• Tensión máxima FV: 1000 V
• Tensión nominal de entrada CC: 620 V
• Rango de tensión de entrada CC: 150-1000 V
• Rango de tensión MPPT: 150-850 V
• Rango MPPT completo: 500-850 V
• Tensión de arranque: 160 V
• Corriente máxima de entrada CC: 40A x 4
• Corriente de cortocircuito máxima: 48A x 4
• Nº de seguidores MPPT / Strings: 4 / 8

Puerto de Batería

• Tensión nominal de batería: 500 V
• Rango de tensión de batería: 150-800 V
• Corriente máxima de carga/descarga: 120 A
• Potencia máxima de carga/descarga: 40 kW
• Curva de carga: 3 etapas
• Tipo de batería compatible: Litio (Li-ion) / Plomo-ácido / Cloruro de sodio metálico
• Sistemas de batería soportados: 280Ah y 315Ah

Red CA (AC Grid)

• Potencia nominal de salida CA: 40 kW
• Potencia máxima entrada/salida CA: 80 / 44 kVA
• Corriente máxima de salida CA: 66,77 A
• Tensión nominal CA: 230/400 V
• Frecuencia nominal: 50/60 Hz
• Factor de potencia: 1 (ajustable de -0,8 a 0,8)
• THD de corriente: < 3%

Salida de Carga CA (Modo Respaldo / Back-up)

• Potencia nominal de salida: 44.000 VA
• Tensión nominal de salida: 230/400 V
• Frecuencia nominal de salida: 50/60 Hz
• Corriente nominal de salida: 58 A
• Potencia pico de salida: 44.000 VA durante 60 s
• THDV (con carga lineal): 3%
• Tiempo de conmutación: < 10 ms

Eficiencia

• Eficiencia europea: 98,30%
• Eficiencia máxima: 98,60%
• Eficiencia de carga/descarga de batería: 99,00%

Protecciones

• Protección contra polaridad inversa
• Protección contra sobrecorriente / sobretensión
• Protección anti-isla
• Protección contra cortocircuito en CA
• Detección de corriente de fuga
• Monitorización de fallo a tierra
• Monitorización de red
• Grado de protección de carcasa: IP66
• Protección contra sobretensiones CA/CC: Tipo II

Datos Generales

• Dimensiones (An x Al x Fo): 979 x 610 x 310 mm
• Peso: 70 kg
• Topología: Sin transformador (transformerless)
• Refrigeración: Ventilador inteligente
• Humedad relativa: 0-100%
• Rango de temperatura de funcionamiento: -25 a 60 °C
• Altitud operativa: < 4000 m
• Emisión de ruido: < 60 dB
• Consumo en standby: < 100 W
• Pantalla y comunicación: LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G
• Certificaciones: NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Preguntas Frecuentes (FAQ)

1. ¿Qué tipos de batería son compatibles con el Afore AF40K-TH? Es compatible con baterías de litio (Li-ion), plomo-ácido y cloruro de sodio metálico, en un rango de tensión de 150 a 800V, con soporte específico para sistemas de 280Ah y 315Ah. Consulta toda la gama disponible en nuestra sección de baterías de litio.

2. ¿Cuánta potencia fotovoltaica puedo conectar a este inversor? El equipo admite hasta 60 kW de potencia de entrada CC, distribuidos en 4 seguidores MPPT y 8 strings, lo que permite aprovechar generadores fotovoltaicos amplios y con distintas orientaciones sin pérdida de rendimiento.

3. ¿Qué protección ofrece la carcasa frente a agentes externos? La carcasa de aluminio anodizado cuenta con grado de protección IP66, superior al de otros modelos de la gama, lo que la hace especialmente resistente a la corrosión, el polvo y la humedad en instalaciones a la intemperie.

4. ¿Es adecuado este inversor para instalaciones industriales o comerciales de gran tamaño? Sí, al tratarse de un equipo trifásico de 40 kW con posibilidad de sobrecarga en modo respaldo, es idóneo para naves industriales, centros comerciales o comunidades energéticas que requieran una solución de inversores híbridos de potencia intermedia-alta.

5. ¿Cómo funciona el peak shaving con este equipo? El AF40K-TH utiliza la energía almacenada en la batería para recortar los picos de potencia demandados a la red en los momentos de mayor consumo, reduciendo así el término de potencia contratada y optimizando el uso de la energía generada por la instalación fotovoltaica.

6. ¿Qué autonomía de respuesta ofrece la función UPS ante un corte de suministro? El AF40K-TH conmuta a modo de respaldo en menos de 10 ms, prácticamente imperceptible, y admite una sobrecarga de pico de hasta el 150% para el arranque de cargas exigentes durante el corte de red.
