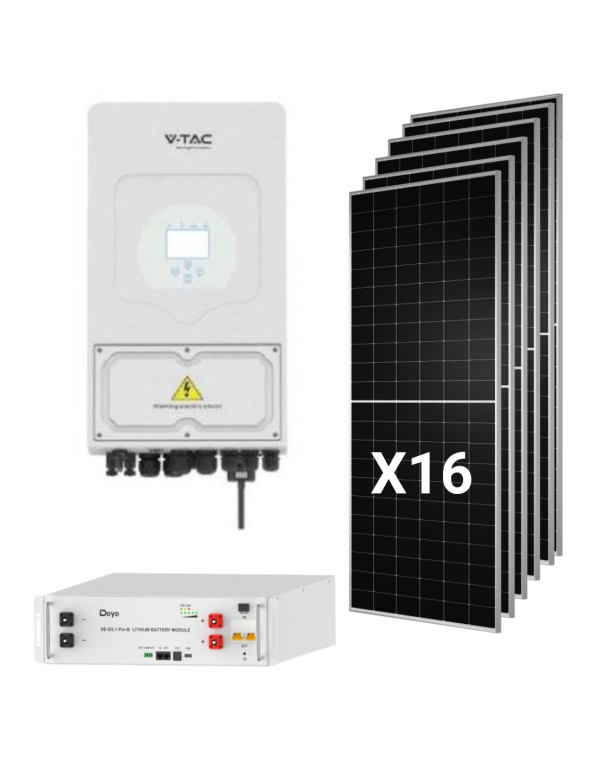

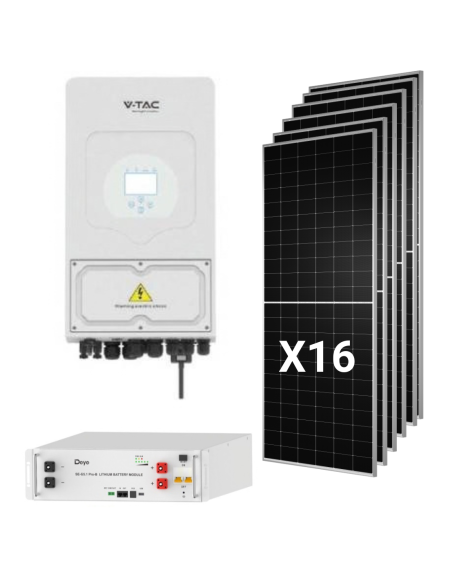

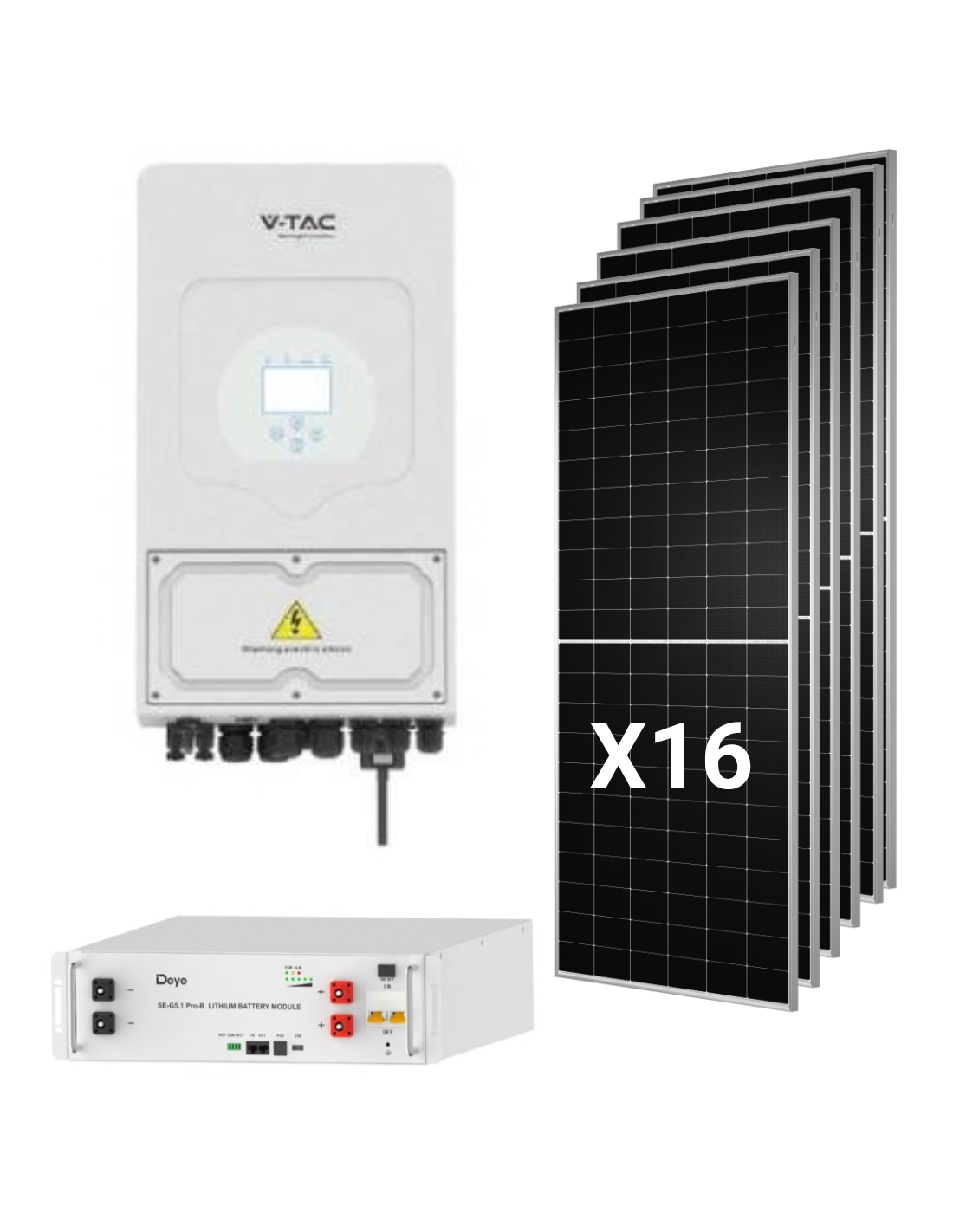

Hybrid Solar Kit Deye 8kw Einphasen mit 16 Tongwei 630W-Panels und 5,12 kWh-Batterie

Detaillierte technische Eigenschaften

Vollständige Systemdaten

• Totale Photovoltaik-Leistung: 10,08kwp (16 x 630W)
• Nominalausgangsleistung AC: 8.000W
• Speicherkapazität: 5,12 kWh Nomales / 4.6kwh nützlich
• Saiten-Konfiguration: 2 8-panel-saiten
• Art des Netzwerks: Einphasig 220 / 230V (L + N + PE)

Hybrid-Wechselrichter Deye SUN-8K-SG05LP1-EU

• Nennwechselspannung (Eingabe / ausgabe:) 8.000W
• Maximal scheinbare Leistung: 8.800VA
• Leistungsspitze im isolierten Modus: 2 mal das nominale für 10 s
• Maximaler Eintritt FV-Leistung: 10.400W
• Spannung der FV-Maximaleingabe: 500V
• Startspannung: 125V
• MPPT-Spannungsbereich: 150-425V
• Nominale FV-Spannung: 370V
• Anzahl der MPPT / saiten von MPPT: 2/2 + 2
• Maximaler FV-Betriebstrom: 26A + 26A
• Maximaler Kurzschlussstrom: 34A + 34A
• Art der kompatiblen Batterie: Blei-Säure oder Ionenlithium
• Batteriespannungsbereich: 40-60V
• Maximales Laden / entladen strom: 190A
• Nominalstrom AC (Eingabe / ausgabe:) 36.4A / 34.8A
• Maximum efficiency: 97,6%
• Europäische Effizienz: 96,5%
• MPPT-Effizienz: mehr als 99%
• Harmonische Verzerrung (THDI:) weniger als 3%
• Einstellbarer Leistungsfaktor: 0.8 induktiv auf 0,8 kapazitiv
• Parallelbetrieb: bis zu 16 einheiten (on-grid und off-grid)
• Kommunikation: RS485 / RS232 / DOSE
• Überwachung: GPRS / WIFI / Bluetooth / 4G / LAN (optional)
• Überspannungsschutz: Typ II in DC und AC
• Schutzart: IP65
• Betriebstemperatur: von -40 bis 60 ° C (verringerung der Leistung über 45 ° C)
• Lärm: weniger als 30 dB
• Kühlung: Intelligente Belüftung durch Luft
• Topologie: Transformator
• Maße: 330 x 580 x 232 mm
• Gewicht: 24,9kg
• Netzwerkvorschriften: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantie: 5 oder 10 jahre, gemäß dem ort der endgültigen installation

Solarpanel Tongwei TNC 2.0 Twmnh-66HD630

• Maximale Leistung (PMAX:) 630W
• Spannung im Freikreis (VOC:) 49,50V
• Kurzschlussstrom (ISC:) 16,18A
• Spannung am maximalen Power Point (VMP:) 41,10V
• Strom am Punkt der maximalen Leistung (Imp:) 15,33A
• Effizienz des Moduls: 23,3%
• Leistungstoleranz: 0 bis + 3%
• Power BNPI (1000w / m² Frontal + 135W / m² hinten:) 695,4W
• Macht mit Heckgewinn von 5% / 15% / 25%: 661W / 724W / 787W
• Brillialitätskoeffizient (PMAX:) 80 ± 5%
• PMAX Temperaturkoeffizient: -0,28%/°C
• VOC-Temperaturkoeffizient: -0,24%/°C
• ISC-Temperaturkoeffizient: + 0,046%/°C
• Art der Zelle: TNC N-typ, 132 strümpfezellen (6 x 22)
• Frontglas: 2,0 mm mit antireflektierender beschichtung, halbpoliert
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4,0mm²
• Maximum mechanical load: 5.400 Pa Front / 2.400 BA Heck
• Maximale Systemspannung: 1.500V DC
• Maximale Sicherung in Reihe: 30A
• Betriebstemperatur: von -40 bis 70 ° C
• Maße: 2.382 x 1,134 x 30 mm
• Gewicht: 32,2kg
• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre (1% im ersten jahr, 0,4% pro jahr; 87.40% in 30 jahren)

Lithiumbatterie Deye SE-G5.1 Pro-B

• Chemie: LiFepo4 (Lithiumferrophosphat) ohne Kobalt
• Kapazität: 100Ah
• Nennspannung: 51,2V
• Betriebsspannungsbereich: 43,2-57,6V
• Nominale Energie: 5,12kwh
• Nützliche Energie: 4,6kwh (90% DOD, 0,5C bei 25 ° C)
• Empfohlener Belastung / entladungsstrom: 50A
• Laststrom / maximaler entlastung: 100A
• Pico-Strom (2 min, 25 ° C:) 150A
• Tiefe von empfohlenen Download: 90%
• Alter: mehr als 6.000 zyklen (25 ° C, 0,5 c, 90% DOD, 70% EOL)
• Kumulierte Energie: 16Mwh 70% eOL
• Skalierbarkeit: bis zu 64 Einheiten parallel (327 kWh), 32 ohne externe konfiguration
• Kommunikation: KANN 2.0, RS485
• Ladungstemperatur: von 0 bis 55 ° C (von -20 bis 55 ° C mit optionaler Heizung)
• Entladungstemperatur: von -20 bis 55 ° C
• Schutzart: IP20 (installation in innenräumen)
• Montage: Wand, Boden oder Rack 19 "
• Maße: 440 x 133 x 540 mm
• Gewicht: 45kg
• Zertifizierungen: UN38.3, IEC 62619, EG, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 jahre (vorbehaltlich der bedingungen des herstellers)

Vorteile des Hybrid Solar Kit Deye 8kw mit 16 Panels Tongwei 630W und 5,12 kWh-Batterie

Mehr als 10 kWp Kein Verlust pro Strom

Der große Vorteil von Deye SUN-8K-SG05LP1-EU kleine modelle sind ihre photovoltaik-einreise: unterstützt 26. Bedienungsstrom durch MPPT ängstlich 2 saiten pro eintrag. Mit dem 15,33A von dem Tangwei 630W-Panel arbeitet jede Zeichenfolge an seiner maximale ohne wechselrichter müssen es einschränken, und ISC 16.18A es ist sehr weit entfernt von der 34A unterstützt. Die ganze Kraft des 16 module erreicht wechselrichter auch in den stunden der maximalen bestrahlung.

Macht für das ganze Haus

Mit 8.000 Watt nominal und 8.800VA scheinbar, das wechselrichter es deckt gleichzeitig den verbrauch als das ab aerotermia, das induktionsplatte, das backofen oder die aufladen von einem elektroauto bei mäßiger Leistung. Im isolierten Modus unterstützt es twicts von doppelt soweit sie sind 10 sekunden lang. Ist das leistungsfähigste Modell der Sing-Sing-Phase-Serie SG05LP1 Deye, einer der bereiche von wechselrichter hybrid mehr in der unterkunft installiert und entspricht RD 140 und UNE 217002 zur Legalisierung in Spanien.

Beginnen Sie mit einem Akku und erweitern Sie, wenn Sie es brauchen

Die trommeln Deye SE-G5.1 Pro-B es ist der ausgangspunkt des speicherplatzes: 5,12 kWh nominell, , chemie-LifePo4 ohne Kobalt, , Smart BMS und modularer aufbau von 19 ". Sie können weitere Parallelmodule hinzufügen, bis zu 32 ohne externe konfiguration und 64 insgesamt, und nutzen sie die 190A laden wechselrichter. Somit ist die anfängliche Investition niedriger und das System wächst mit der Geschwindigkeit Ihres Verbrauchs. Sehen Sie sich in unserem Abschnitt andere Optionen an lithiumbatterien.

Bildespanel mit 30 Jahren Garantie

Die 16 tongwei TNC 2.0-Module kombinieren 132 durchschnittliche N-Typ-Zellen, , doppelglas von 2,0 mm und iP68-Anschlusskasten. Euer eure bifilifizität von 80 ± 5% es ermöglicht es uns, das in klare oder bodenabdeckungen reflektierte licht zu nutzen, und seine lineare garantie sorgt dafür 87.40% der macht in 30 jahren. Entdecke mehr Modelle in unserer Kategorie solarplatten.

Komponenten des Kits

• 1 x Hybrid-Wechselrichter Deye SUN-8K-SG05LP1-EU von 8.000W, einphasig.
• 16 x Tongwei TNC 2.0 Solarpanel TwMNH-66HD630 von 630W, N-typ bifacial.
• 1 x Lithiumbatterie Deye SE-G5.1 Pro-B von 5,12kwh, mit ihrem serienzubehör: verbindungskabel zu wechselrichter 3U-Lpcable1500, , 3u-Lbcable parallel cable150, , sucht nach 19 "rack, , stapeln von klammern und wandhalterungen mit schrauben.

Vervollständigen Sie Ihre Installation in Tienda Solar mit unserem strukturen für sonnenkollektoren für gekippte, flache oder bodenbelag und mit dem erforderlichen elektrischen material.

Technische Bemaßung

Empfohlene Konfiguration: 2 8-Panel-Saiten

Die optimale Konfiguration für dieses Kit ist eine 8-Panel-String-Zeichenfolge für jedes MPPT:

• Spannung der maximalen Leistung durch String: 328,8V (8 x 41,10V) innerhalb des MPPT-Bereichs von 150-425V.
• Spannung in der Schaltung geöffnet durch String (STC:) 396V (8 x 49,50V.)
• Öffnen-Schaltungsspannung, die bei -10 ° C geschätzt wird: etwas 429V, berechnet mit dem VOC-Koeffizienten -0,24%/°C, unter dem maximum von 500V.
• Strom durch Zeichenfolge: 15,33A (Imp) innerhalb der 26A von MPPT.
• Gesamt-FV-Leistung: 10.080Wp, unter der maximaler Eingang von 10.400W von der wechselrichter.

Distribar Die Paneele in 4 Saiten von 4 wird nicht empfohlen: Die Spannung der Arbeit, einigen 164V, wäre es zu nahe an der unteren Grenze des MPPT und zwei Saiten parallel pro Input (30,66A) würde das überwinden 26A unterstützt.

Geschätzte Produktion

Als indikativer Referenz mit 5 stunden sonnenspitze des durchschnitts und einer globalen leistung von 80%, der generator von 10,08kwp würde herum produzieren 40 kWh täglich der durchschnittlichen jährlichen. Die echte Produktion hängt von der Lage, Orientierung, Neigung und Schatten ab; in dem Blog Tienda Solar sie finden guides von unseren experten, um ihre installation genau zu berechnen.

Das Papier der Batterie in diesem Kit

Mit einem SE-G5.1 Pro-B, das system hat 4.6kwh nützlich, ausreichend für den Grundverbrauch der Nacht. Der Last- und Entladestrom ist durch die Batterie begrenzt 100. Maximum (50A), was einigen entspricht 5kw der Leistung von der Batterie; Die Gipfel darüber, dass die Figur ohne Sonne das Netzwerk abdeckt. Mit so viel Solarproduktion ist das System für vorbereitet aufhebenmit 2 oder 3 batterien der tägliche überschuss und die vollständige kraft der wechselrichter.

Wer ist es renne?

Gehäuse mit hohem Tagesverbrauch

Häuser mit Telearbeit, Pool, Luftstopper- oder Klimaanlage während des Tages nutzen Sie direkt 10,08kwp produktion, ohne die batterie durchzugehen, was ist die kostengünstigste form des selbstverbrauchs.

Wer will in Stufen wachsen

Wenn Sie lieber die volle Generation jetzt installieren und später Batterien hinzufügen, bietet dieses Kit den idealen Basis: a wechselrichter von 8kw mit ladekapazität 190A und eine modulare batterie, die ohne sich wechselnde ausrüstung erweitert wird.

Professionelle Installateure

Die Konfiguration 2 x 8 panels, bereits in Spannung und Strom validiert, rationalisiert das Design und das Budget. Für andere Mächte überprüfen Sie alle sonnenkits.

Häufig gestellte Fragen (FAQ)

1. Warum wählen Sie das wechselrichter Deye von 8 kW statt 6 kW?

Neben dem 8.000W der ausfahrt, das SUN-8K-SG05LP1-EU unterstützt 10.400W FV-Eingang, , 26A von MPPT und 190A batterieladung vor dem 7.800W, , 13A und 135A des 6kw-Modells. Mit Hochstromplatten wie Tongwei 630W nimmt der 8kw sie ohne Ausschnitte ab.

2. Ist ein 5,12 kWh-Akku ausreichend für a wechselrichter von 8kw?

Es ist ein Ausgangspunkt. Nur eins SE-G5.1 Pro-B anbieten 4.6kwh nützlich ängstlich 100A beladen und Entladen, genug für den grundlegenden nächtlichen Verbrauch. Wenn Ihr Abend- und Abendverbrauch hoch ist, empfehlen wir Ihnen, sich zu erweitern 2 oder 3 batterien, die parallel zu den mitgelieferten kabeln angeschlossen sind.

3. Wie verbinden sich die 16 Paneele mit wechselrichter?

Auf 2 saiten von 8 serien-panels, eines von MPPT. Jede Zeichenfolge funktioniert für einige 328,8V und es überschreitet nicht das 429V in der schaltung offen -10 ° C innerhalb des Maximums von 500V von der wechselrichter.

4. Kann ich die Installation legalisieren und Überschüsse ausgleichen?

Ja. Die wechselrichter entspricht den netzwerkverbindungsvorschriften RD 140 und UNE 217002. Legalisierung und Verfahren mit dem Händler und der Marketingmaschine müssen von einem autorisierten Installationsprogramm durchgeführt werden.

5. Was passiert, wenn das Licht geschnitten ist?

Die wechselrichter kann arbeiten isoliert, das haus mit paneelen und batterien füttert, und gibt zu twicts von doppelt soweit sie sind 10 sekunden lang. Mit einer einzigen Batterie ist die Nachtautonomie begrenzt; Für eine breitere Rückenlehne ist es praktisch, die Lagerung auszubauen.

6. Welche Garantien wenden Sie an?

Die tongwei Panels verfügen über 12 jahre produktgarantie und 30 jahre lineare energiegarantie; die trommeln Deye SE-G5.1 Pro-B, , 10 jahre; und die wechselrichter Deye, , 5 oder 10 jahre laut dem endgültigen installationsplatz gemäß der richtlinie jedes herstellers.

7. Wie viel Platz belegt die 16 Paneele?

Jedes Modulmaßnahmen 2.382 x 1,134 mm und wiegen 32,2kg, also besetzen die 16 paneele einigen 43m² ohne Trennungen oder Korridorezählung zu zählen. Wenn Sie bereits eine Installation mit einem haben wechselrichter vernetzung, das Deye unterstützt kupplung AC um es zu integrieren.
