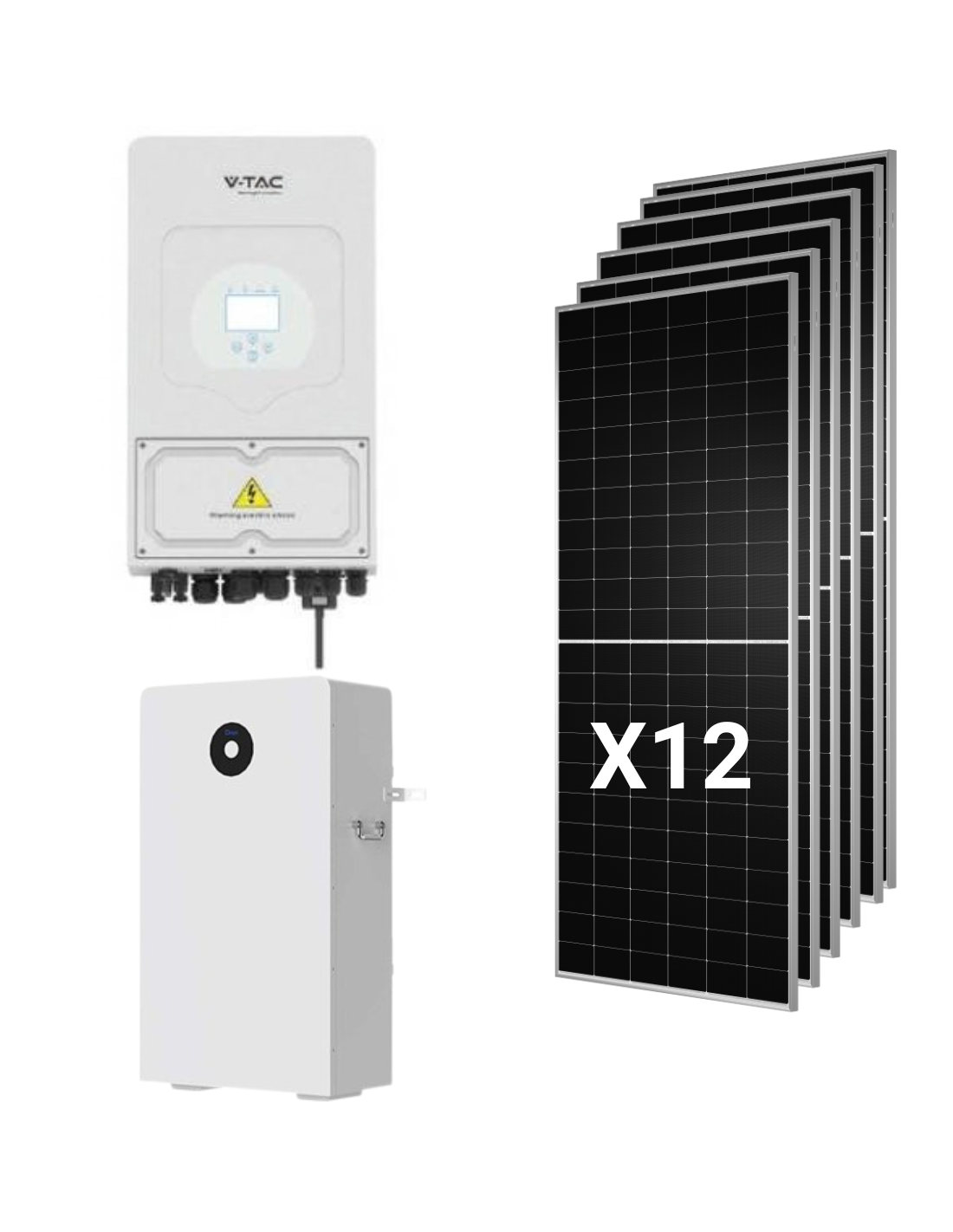

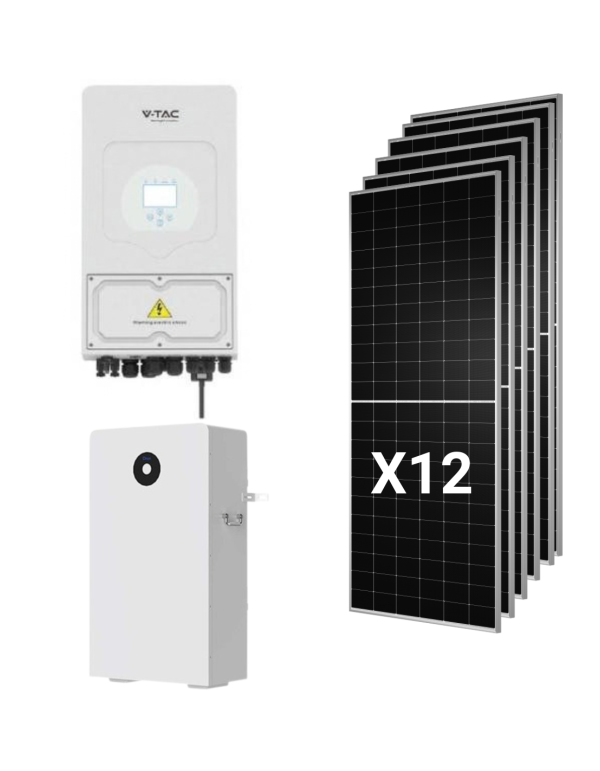

Kit solare ibrido Deye da 6 kW Monofase con 12 pannelli Tongwei da 630 W e batteria Deye da 16 kWh

Caratteristiche tecniche dettagliate

Dati completi del sistema

• Potenza fotovoltaica totale: 7,56 kWp (12 x 630 W)
• Potenza nominale di uscita CA: 6.000 W
• Capacità di archiviazione: 16 kWh nominali / 14,4 kWh effettivi
• Corrente di carica/scarica del sistema: 135A (limite del inverter; la batteria supporta 160A)
• Configurazione delle stringhe: 2 stringhe da 6 pannelli
• Tipo di rete: Monofase 220/230 V (L+N+PE)

Inverter Ibrido Deye SUN-6K-SG05LP1-EU

• Potenza nominale CA (ingresso/uscita:) 6.000 W
• Potenza apparente massima: 6.600 VA
• Potenza di picco in modalità isolata: 2 volte il valore nominale per 10 s
• Potenza massima in ingresso del sistema fotovoltaico: 7.800 W
• Tensione massima in ingresso del sistema fotovoltaico: 500 V
• Tensione di avviamento: 125 V
• Intervallo di tensione MPPT: 150-425 V
• Tensione fotovoltaica nominale: 370 V
• Numero di MPPT / stringhe per MPPT: 2 / 1+1
• Corrente massima di funzionamento dell'impianto fotovoltaico: 13A + 13A
• Corrente massima di cortocircuito FV: 17A + 17A
• Tipo di batteria compatibile: Piombo-acido o ioni di litio
• Intervallo di tensione della batteria: 40-60 V
• Corrente massima di carica/scarica: 135A
• Corrente nominale CA (ingresso/uscita:) 27,3 A / 26,1 A
• Massima efficienza: 97,6%
• Efficienza europea: 96,5%
• Efficienza MPPT: oltre il 99%
• Distorsione armonica (THDi:) meno del 3%
• Fattore di potenza regolabile: da 0,8 induttivo a 0,8 capacitivo
• Funzionamento in parallelo: fino a 16 unità (collegato alla rete e autonomo)
• Comunicazione: RS485 / RS232 / CAN
• Monitoraggio: GPRS / Wi-Fi / Bluetooth / 4G / LAN (opzionale)
• Protezione contro le sovratensioni: Tipo II in corrente continua e alternata
• Grado di protezione: IP65
• Temperatura di funzionamento: da -40 a 60 °C (riduzione della potenza al di sopra dei 45 °C)
• Rumore: meno di 30 dB
• Refrigerazione: Ventilazione intelligente ad aria
• Topologia: Senza trasformatore
• Dimensioni: 330 x 580 x 232 mm
• Peso: 24,9 kg
• Regolamento di rete: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garanzia: 5 o 10 anni, a seconda del luogo di installazione finale

Pannello solare Tongwei TNC 2.0 TWMNH-66HD630

• Potenza massima (Pmax:) 630 W
• Tensione a circuito aperto (Voc:) 49,50 V
• Corrente di cortocircuito (Isc:) 16,18 A
• Tensione nel punto di massima potenza (Vmp:) 41,10 V
• Corrente nel punto di massima potenza (Imp:) 15,33 A
• Efficienza del modulo: 23,3%
• Tolleranza di potenza: da 0 a +3%
• Potenza BNPI (1000 W/m² anteriore + 135 W/m² posteriore:) 695,4 W
• Potenza con guadagno posteriore del 5% / 15% / 25%: 661 W / 724 W / 787 W
• Coefficiente di bifaccialità (Pmax:) 80 ± 5%
• Coefficiente di temperatura di Pmax: -0,28%/°C
• Coefficiente di temperatura di Voc: -0,24%/°C
• Coefficiente di temperatura dell'Isc: +0,046%/°C
• Tipo di cellula: TNC tipo N, 132 mezze celle (6 x 22)
• Vetro frontale: 2,0 mm con rivestimento antiriflesso, semitemperato
• Vetro posteriore: 2,0 mm semitemperato
• Marco: Lega di alluminio anodizzata
• Scatola di derivazione: IP68, 3 LED
• Sezione del cavo: 4,0 mm²
• Carico meccanico massimo: 5.400 Pa anteriore / 2.400 Pa posteriore
• Tensione massima del sistema: 1.500 V CC
• Fusibile massimo in serie: 30A
• Temperatura di funzionamento: da -40 a 70 °C
• Dimensioni: 2.382 x 1.134 x 30 mm
• Peso: 32,2 kg
• Garanzia del prodotto: 12 anni
• Garanzia di potenza lineare: 30 anni (1% il primo anno, 0,4% all'anno; 87,40% a 30 anni)

Batteria al litio Deye RW-F16

• Chimica: LiFePO4 (ferrofosfato di litio)
• Capacità: 314Ah
• Tensione nominale: 51,2 V
• Intervallo di tensione di funzionamento: 44,8-57,6 V
• Potenza nominale: 16 kWh
• Energia utile: 14,4 kWh (90% DoD)
• Corrente massima continua di carica/scarica: 160 A / 160 A
• Corrente di picco in carica/scarica: 300A / 300A (10 s)
• Profondità di scarico: 90%
• Vita utile: 6.000 cicli o più (25 °C, 0,5 °C/0,5 °C, 90% DoD, 70% EOL)
• Scalabilità: fino a 32 unità in parallelo (512 kWh)
• Comunicazione: CAN 2.0, RS485
• Protezione integrata: Interruttore automatico e BMS intelligente
• Temperatura di carico: da 0 a 55 °C
• Temperatura di scarico: da -20 a 55 °C
• Grado di protezione: IP20 (installazione in interni)
• Montaggio: Parete o pavimento
• Dimensioni: 480 x 830 x 235 mm (senza supporto né base)
• Peso: 122 kg
• Certificazioni: UN38.3, SCHEDA DI SICUREZZA (MSDS)
• Garanzia: 5 anni

Vantaggi del kit solare Deye 6 kW con batteria RW-F16 da 16 kWh e pannelli Tongwei da 630 W

Inverter e batteria dello stesso produttore

Abbinare il inverter utilizzare una batteria della stessa marca è il modo più sicuro per garantire la compatibilità di comunicazione. La Deye RW-F16 si integra in modo nativo con il SUN-6K-SG05LP1-EU da CAN, condivide con lui la piattaforma di monitoraggio remoto e si configura senza protocolli di terze parti. Per l’installatore, ciò significa una messa in funzione più rapida; per l’utente, un unico ecosistema per monitorare la produzione, il consumo e lo stato di carica.

16 kWh in un'unica unità, con margine di potenza

La RW-F16 raggruppa 16 kWh nominali e 14,4 kWh effettivi in un unico modulo. Il suo corrente continua da 160 A supera i 135A del inverter, e i suoi picchi di 300 A per 10 secondi coprono ampiamente le parti in movimento di motori e compressori. È una delle batterie al litio le soluzioni più complete per chi desidera una grande capacità senza dover installare più moduli.

Pronta a crescere

Se il consumo aumenta, ad esempio con un auto elettrica o una aerotermia, puoi collegare fino a 32 batterie RW-F16 in parallelo, fino a 512 kWh. Il inverter Deye, inoltre, supporta fino a 16 unità in parallelo, il che consente di scalare l'intero sistema.

Generazione fotovoltaica ad alta efficienza

I 12 pannelli Tongwei TNC 2.0 impiegano 132 mezze celle di tipo N con vetro doppio da 2,0 mm, , coefficiente di temperatura pari a -0,28%/°C e bifaccialità dell'80±5%, che può aumentare la potenza per modulo fino a 724 W con un guadagno posteriore del 15%. La sua garanzia lineare assicura il 87,40% della potenza a 30 anni. Il inverter, uno dei inverters ibridi più diffusi in Spagna, soddisfa RD 140 e UNE 217002 ai fini della legalizzazione.

Cosa è incluso in questo kit

• 1 x Inverter Ibrido Deye SUN-6K-SG05LP1-EU di 6.000 W, , monofase.
• 12 pannelli solari Tongwei TNC 2.0 TWMNH-66HD630 di 630 W, Bifacciale di tipo N.
• 1 batteria al litio Deye RW-F16 di 16 kWh e 314Ah, con interruttore automatico integrato.

In Tienda Solar troverai anche le strutture per pannelli solari adatte al tuo tetto e il materiale elettrico necessario per completare l'installazione. Scopri inoltre la nostra gamma di pannelli solari se desideri ampliare l'impianto fotovoltaico con altri modelli.

Aspetti tecnici fondamentali dell'installazione

Stringhe: 6 pannelli per MPPT

Il inverter ha 2 MPPT con uno string per ogni voce e un massimo di 500 V. I 12 moduli sono suddivisi in due serie da sei, che lavorano a 246,6 V nel punto di massima potenza, nel pieno della finestra MPPT di 150-425 V. In circuito aperto, ogni serie raggiunge 297V in STC e alcuni 322V a -10 °C, calcolato con il coefficiente Voc di -0,24%/°C. La potenza installata, 7.560 Wp, rispetta la potenza massima in ingresso FV di 7.800 W.

Ogni MPPT funziona con un massimo di 13A, al di sotto dell'Imp del pannello (15,33 A). Nelle ore centrali della giornata, quando l’irraggiamento è maggiore, il inverter limita la corrente, un effetto comune nei pannelli ad alta potenza che viene compensato da un rendimento maggiore nelle ore di minore luminosità. L'Isc in condizioni STC (16,18 A) rientra tra i 17A per ingresso.

Batteria e inverter: tensione e corrente

Il campo di funzionamento della RW-F16, di Da 44,8 V a 57,6 V, si trova all'interno della finestra della batteria del inverter, di 40-60 V. Poiché la batteria supporta 160 A in corrente continua, il limite di carico e scarico è stabilito dal inverter, con 135A: le eccedenze vengono immagazzinate alla massima velocità possibile e la batteria è in grado di coprire da sola la potenza nominale dell'apparecchiatura.

Quanta energia produce e quanta immagazzina

A titolo indicativo, con 5 ore solari di picco e una resa del 80%, il campo di 7,56 kWp produrrebbe circa 30 kWh al giorno media annuale. I 14,4 kWh effettivi della batteria consentono di immagazzinare quasi la metà di tale produzione e, con un consumo notturno medio di 1 kW, basterebbero per circa 14 ore. I dati effettivi dipendono dalla posizione e dal consumo; nel Blog di Tienda Solar i nostri esperti spiegano come dimensionare il tuo impianto sulla base di dati reali.

Installazione della batteria

La RW-F16 viene installato a parete o a pavimento. Misura 480 x 830 x 235 mm senza supporto né base e pesa 122 kg, pertanto è opportuno prevedere una una parete o un pavimento con una capacità portante sufficiente e gestirla tra più persone. La sua protezione IP20 richiede che venga collocata all'interno, in un luogo asciutto e ben ventilato.

Profili di utilizzo consigliati

Abitazioni con un elevato consumo notturno

Con 14,4 kWh effettivi, la batteria copre il consumo pomeridiano e serale della maggior parte delle abitazioni, compresa quella climatizzazione o la fornello elettrico, riducendo al minimo l'energia acquistata dalla rete.

Case soggette a frequenti interruzioni di corrente o situate in zone rurali

Il in modalità isolata del inverter, i suoi picchi pari al doppio della potenza nominale per 10 secondi e la possibilità di portare con sé un generatore diesel rendono questo kit una soluzione affidabile per il backup.

Installatori che lavorano con Deye

Un sistema di un unico produttore in inverter e la batteria semplifica la configurazione e l'assistenza post-vendita. Per altre potenze o capacità, consulta tutti i nostri kit solari o la gamma completa di inverters terreni.

Domande frequenti (FAQ)

1. Qual è il vantaggio di utilizzare la batteria e inverter Deye nello stesso kit?

La la comunicazione è naturale: la RW-F16 e il SUN-6K-SG05LP1-EU si intendono CAN senza modifiche, la batteria viene monitorata tramite il inverter e la configurazione è più rapida. Inoltre, semplifica la gestione degli incidenti, poiché ci si rivolge a un unico produttore.

2. Quanta energia utile ha la batteria Deye RW-F16?

La sua potenza nominale è di 16 kWh e la funzione di 14,4 kWh, calcolata al profondità di scarico del 90%. La sua durata supera i 6.000 cicli a 25 °C, con un carico e uno scarico di 0,5 C.

3. Posso aggiungere altre batterie in un secondo momento?

Sì. La RW-F16 ammette fino a 32 unità in parallelo, con un massimo di 512 kWh. È una buona scelta se prevedi di acquistare un'auto elettrica, un impianto a pompa di calore o di aumentare i consumi in futuro.

4. Dove va installata la batteria e quanto pesa?

Si può montare a parete o a pavimento, sempre in interno, poiché il suo grado di protezione è IP20. Pesa 122 kg e misura 480 x 830 x 235 mm, pertanto la superficie di ancoraggio deve sostenere tale peso.

5. Il sistema funziona in caso di blackout?

Sì. Il inverter può lavorare in modalità off-grid grazie all'energia fornita dai pannelli e dalla batteria, e supporta picchi pari al doppio della potenza nominale per 10 secondi. Con 14,4 kWh effettivi, l'autonomia è notevole, anche se dipende sempre dal consumo e dallo stato di carica.

6. Quali garanzie sono incluse nel kit?

I pannelli Tongwei hanno 12 anni di garanzia sul prodotto e 30 anni di garanzia sulla potenza lineare. La batteria Deye RW-F16 ha 5 anni di garanzia, e il inverter Deye, , 5 o 10 anni a seconda del luogo di installazione finale, in conformità con la politica di ciascun produttore.

7. Di quanti metri di copertura hanno bisogno i pannelli?

I 12 pannelli, di 2.382 x 1.134 mm ciascuno occupa circa 32 m² senza contare le separazioni. Ogni modulo pesa 32,2 kg e supporta 5.400 Pa a caricamento frontale e 2.400 Pa posteriore.
