Kit Solar Híbrido Deye 6kW Monofásico con 12 Paneles Tongwei 630W y Batería Deye 16kWh

Características Técnicas Detalladas

Datos del sistema completo

• Potencia fotovoltaica total: 7,56kWp (12 x 630W)
• Potencia nominal de salida AC: 6.000W
• Capacidad de almacenamiento: 16kWh nominales / 14,4kWh útiles
• Corriente de carga/descarga del sistema: 135A (límite del inversor; la batería admite 160A)
• Configuración de strings: 2 strings de 6 paneles
• Tipo de red: Monofásica 220/230V (L+N+PE)

Inversor híbrido Deye SUN-6K-SG05LP1-EU

• Potencia nominal AC (entrada/salida): 6.000W
• Potencia aparente máxima: 6.600VA
• Potencia pico en modo aislado: 2 veces la nominal durante 10 s
• Potencia FV máxima de entrada: 7.800W
• Tensión FV máxima de entrada: 500V
• Tensión de arranque: 125V
• Rango de tensión MPPT: 150-425V
• Tensión FV nominal: 370V
• Número de MPPT / strings por MPPT: 2 / 1+1
• Corriente FV máxima de operación: 13A + 13A
• Corriente máxima de cortocircuito FV: 17A + 17A
• Tipo de batería compatible: Plomo-ácido o ion-litio
• Rango de tensión de batería: 40-60V
• Corriente máxima de carga/descarga: 135A
• Corriente nominal AC (entrada/salida): 27,3A / 26,1A
• Eficiencia máxima: 97,6%
• Eficiencia europea: 96,5%
• Eficiencia MPPT: más del 99%
• Distorsión armónica (THDi): menos del 3%
• Factor de potencia ajustable: 0,8 inductivo a 0,8 capacitivo
• Funcionamiento en paralelo: hasta 16 unidades (on-grid y off-grid)
• Comunicación: RS485 / RS232 / CAN
• Monitorización: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Protección contra sobretensiones: Tipo II en DC y AC
• Grado de protección: IP65
• Temperatura de funcionamiento: de -40 a 60 °C (reducción de potencia por encima de 45 °C)
• Ruido: menos de 30dB
• Refrigeración: Ventilación inteligente por aire
• Topología: Sin transformador
• Dimensiones: 330 x 580 x 232 mm
• Peso: 24,9kg
• Normativa de red: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantía: 5 o 10 años, según el lugar de instalación final

Panel solar Tongwei TNC 2.0 TWMNH-66HD630

• Potencia máxima (Pmax): 630W
• Tensión en circuito abierto (Voc): 49,50V
• Corriente de cortocircuito (Isc): 16,18A
• Tensión en el punto de máxima potencia (Vmp): 41,10V
• Corriente en el punto de máxima potencia (Imp): 15,33A
• Eficiencia del módulo: 23,3%
• Tolerancia de potencia: 0 a +3%
• Potencia BNPI (1000W/m² frontal + 135W/m² trasera): 695,4W
• Potencia con ganancia trasera del 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de bifacialidad (Pmax): 80±5%
• Coeficiente de temperatura de Pmax: -0,28%/°C
• Coeficiente de temperatura de Voc: -0,24%/°C
• Coeficiente de temperatura de Isc: +0,046%/°C
• Tipo de célula: TNC N-type, 132 medias células (6 x 22)
• Vidrio frontal: 2,0 mm con recubrimiento antirreflectante, semitemplado
• Vidrio trasero: 2,0 mm semitemplado
• Marco: Aleación de aluminio anodizado
• Caja de conexiones: IP68, 3 diodos
• Sección de cable: 4,0mm²
• Carga mecánica máxima: 5.400 Pa frontal / 2.400 Pa trasera
• Tensión máxima del sistema: 1.500V DC
• Fusible máximo en serie: 30A
• Temperatura de funcionamiento: de -40 a 70 °C
• Dimensiones: 2.382 x 1.134 x 30 mm
• Peso: 32,2kg
• Garantía de producto: 12 años
• Garantía de potencia lineal: 30 años (1% el primer año, 0,4% anual; 87,40% a los 30 años)

Batería de litio Deye RW-F16

• Química: LiFePO4 (litio ferrofosfato)
• Capacidad: 314Ah
• Tensión nominal: 51,2V
• Rango de tensión de operación: 44,8-57,6V
• Energía nominal: 16kWh
• Energía útil: 14,4kWh (90% DoD)
• Corriente máxima continua de carga/descarga: 160A / 160A
• Corriente pico de carga/descarga: 300A / 300A (10 s)
• Profundidad de descarga: 90%
• Vida útil: 6.000 ciclos o más (25 °C, 0,5C/0,5C, 90% DoD, 70% EOL)
• Escalabilidad: hasta 32 unidades en paralelo (512kWh)
• Comunicación: CAN 2.0, RS485
• Protección integrada: Interruptor automático y BMS inteligente
• Temperatura de carga: de 0 a 55 °C
• Temperatura de descarga: de -20 a 55 °C
• Grado de protección: IP20 (instalación en interior)
• Montaje: Pared o suelo
• Dimensiones: 480 x 830 x 235 mm (sin soporte ni base)
• Peso: 122kg
• Certificaciones: UN38.3, MSDS
• Garantía: 5 años

Beneficios del Kit Solar Deye 6kW con Batería RW-F16 de 16kWh y Paneles Tongwei 630W

Inversor y batería del mismo fabricante

Combinar el inversor con una batería de su misma marca es la forma más segura de garantizar la compatibilidad de comunicación. La Deye RW-F16 se integra de forma nativa con el SUN-6K-SG05LP1-EU por CAN, comparte con él la plataforma de monitorización remota y se configura sin protocolos de terceros. Para el instalador, significa una puesta en marcha más rápida; para el usuario, un único ecosistema para consultar la producción, el consumo y el estado de carga.

16kWh en una sola unidad, con margen de potencia

La RW-F16 agrupa 16kWh nominales y 14,4kWh útiles en un único módulo. Su corriente continua de 160A supera los 135A del inversor, y sus picos de 300A durante 10 segundos cubren con holgura los arranques de motores y compresores. Es una de las baterías de litio más completas para quien quiere gran capacidad sin instalar varios módulos.

Preparada para crecer

Si el consumo aumenta, por ejemplo con un coche eléctrico o una aerotermia, puedes conectar hasta 32 baterías RW-F16 en paralelo, hasta 512kWh. El inversor Deye, además, admite hasta 16 unidades en paralelo, lo que permite escalar todo el sistema.

Generación fotovoltaica de alta eficiencia

Los 12 paneles Tongwei TNC 2.0 emplean 132 medias células N-type con doble vidrio de 2,0 mm, coeficiente de temperatura de -0,28%/°C y bifacialidad del 80±5%, que puede elevar la potencia por módulo hasta 724W con un 15% de ganancia trasera. Su garantía lineal asegura el 87,40% de la potencia a los 30 años. El inversor, uno de los inversores híbridos más instalados en España, cumple RD 140 y UNE 217002 para su legalización.

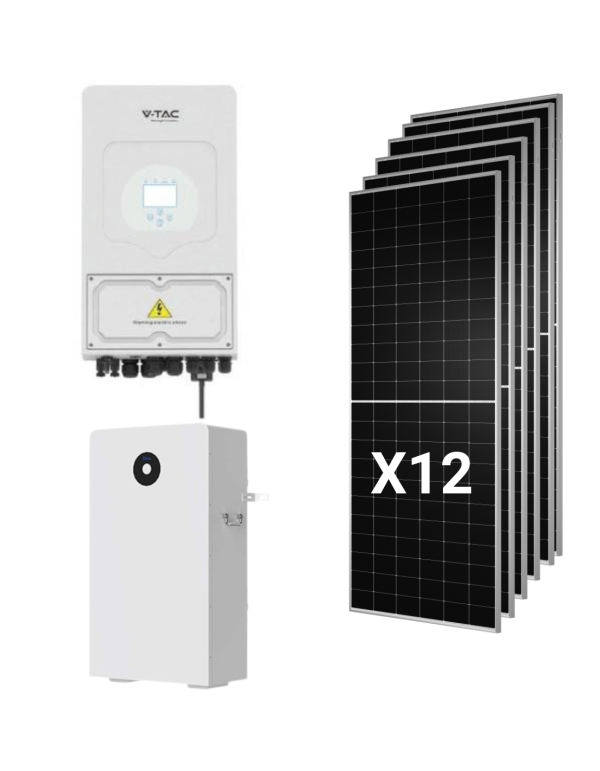

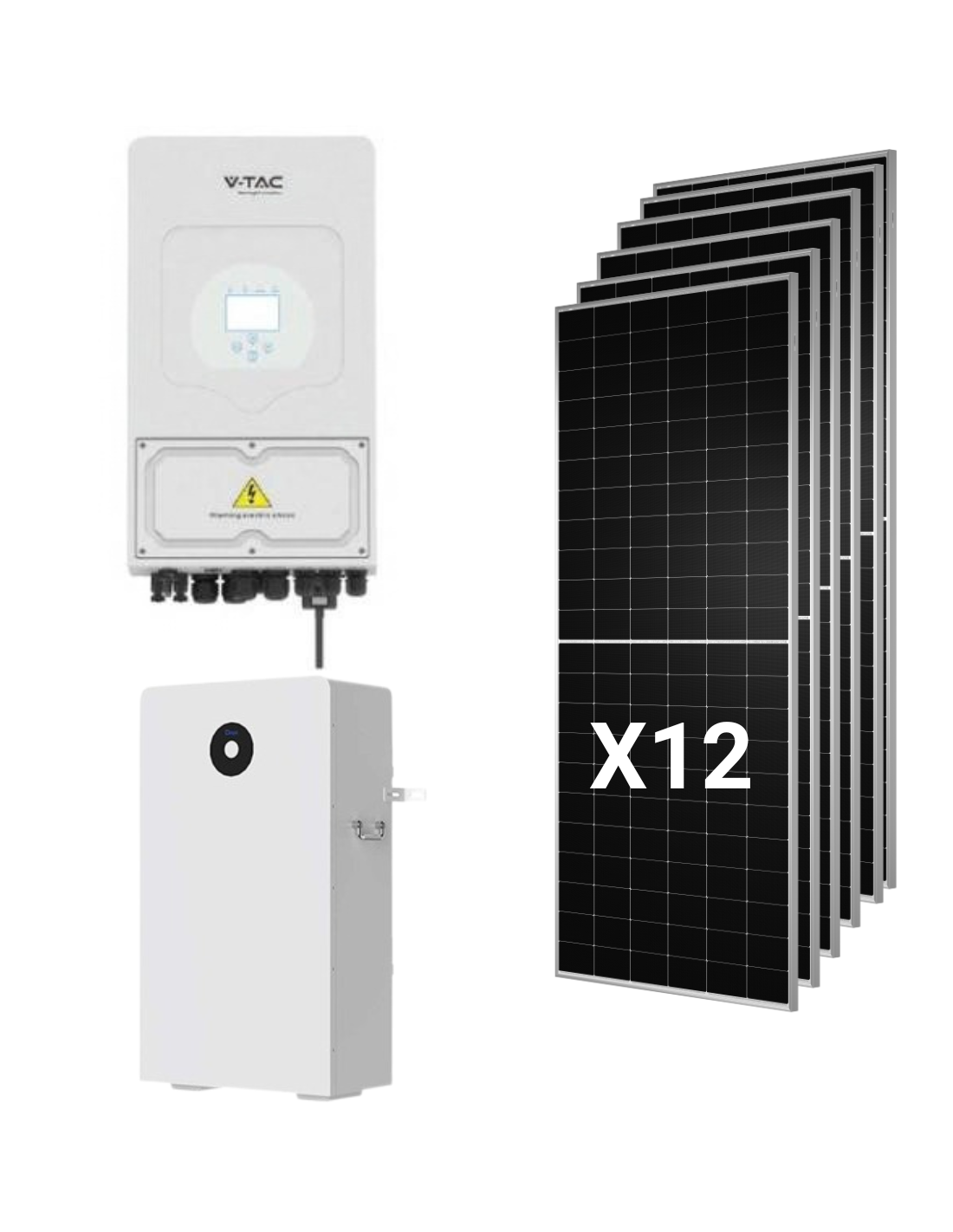

Qué recibes con este kit

• 1 x Inversor híbrido Deye SUN-6K-SG05LP1-EU de 6.000W, monofásico.
• 12 x Panel solar Tongwei TNC 2.0 TWMNH-66HD630 de 630W, N-type bifacial.
• 1 x Batería de litio Deye RW-F16 de 16kWh y 314Ah, con interruptor automático integrado.

En Tienda Solar encontrarás también las estructuras para paneles solares adecuadas a tu cubierta y el material eléctrico necesario para completar la instalación. Consulta además nuestra gama de paneles solares si quieres ampliar el campo fotovoltaico con otros modelos.

Claves técnicas de la instalación

Strings: 6 paneles por MPPT

El inversor tiene 2 MPPT con un string por entrada y un máximo de 500V. Los 12 módulos se reparten en dos series de seis, que trabajan a 246,6V en el punto de máxima potencia, en plena ventana MPPT de 150-425V. En circuito abierto cada serie alcanza 297V en STC y unos 322V a -10 °C, calculado con el coeficiente de Voc de -0,24%/°C. La potencia instalada, 7.560Wp, respeta la entrada FV máxima de 7.800W.

Cada MPPT trabaja con un máximo de 13A, por debajo de la Imp del panel (15,33A). En las horas centrales de mayor irradiancia el inversor limita la corriente, un efecto habitual con paneles de alta potencia que se compensa con mayor rendimiento en las horas de menos luz. La Isc en STC (16,18A) queda dentro de los 17A por entrada.

Batería e inversor: tensión y corriente

El rango de operación de la RW-F16, de 44,8V a 57,6V, está dentro de la ventana de batería del inversor, de 40-60V. Como la batería admite 160A continuos, el límite de carga y descarga lo marca el inversor, con 135A: los excedentes se almacenan al máximo ritmo posible y la batería puede cubrir sola la potencia nominal del equipo.

Cuánta energía genera y cuánta guarda

De forma orientativa, con 5 horas solares pico y un rendimiento del 80%, el campo de 7,56kWp produciría unos 30kWh al día de media anual. Los 14,4kWh útiles de la batería permiten almacenar casi la mitad de esa producción y, con un consumo nocturno medio de 1kW, darían para unas 14 horas. Las cifras reales dependen de la ubicación y del consumo; en el Blog de Tienda Solar nuestros expertos explican cómo dimensionar tu instalación con datos reales.

Instalación de la batería

La RW-F16 se instala en pared o en suelo. Mide 480 x 830 x 235 mm sin soporte ni base y pesa 122kg, por lo que conviene prever una pared o un suelo con capacidad portante suficiente y manipularla entre varias personas. Su protección IP20 obliga a ubicarla en interior, en un lugar seco y ventilado.

Perfiles de uso recomendados

Viviendas con alto consumo nocturno

Con 14,4kWh útiles, la batería cubre el consumo de tarde y noche de la mayoría de viviendas, incluida la climatización o la cocina eléctrica, y reduce al mínimo la energía comprada a la red.

Casas con cortes frecuentes o en entornos rurales

El modo aislado del inversor, sus picos del doble de la potencia nominal durante 10 segundos y la posibilidad de cargar con un generador diésel convierten este kit en una solución sólida de respaldo.

Instaladores que trabajan con Deye

Un sistema de un solo fabricante en inversor y batería simplifica la configuración y la posventa. Para otras potencias o capacidades, consulta todos nuestros kits solares o la gama completa de inversores solares.

Preguntas Frecuentes (FAQ)

1. ¿Qué ventaja tiene usar batería e inversor Deye en el mismo kit?

La comunicación es nativa: la RW-F16 y el SUN-6K-SG05LP1-EU se entienden por CAN sin adaptaciones, la batería se monitoriza a través del inversor y la configuración es más rápida. También simplifica la gestión de incidencias, al tratar con un único fabricante.

2. ¿Cuánta energía útil tiene la batería Deye RW-F16?

Su energía nominal es de 16kWh y la útil de 14,4kWh, calculada al 90% de profundidad de descarga. Su vida útil supera los 6.000 ciclos a 25 °C, con 0,5C de carga y descarga.

3. ¿Puedo añadir más baterías más adelante?

Sí. La RW-F16 admite hasta 32 unidades en paralelo, con un máximo de 512kWh. Es una buena opción si prevés incorporar un coche eléctrico, una aerotermia o más consumos en el futuro.

4. ¿Dónde se instala la batería y cuánto pesa?

Se puede montar en pared o en suelo, siempre en interior, ya que su grado de protección es IP20. Pesa 122kg y mide 480 x 830 x 235 mm, por lo que la superficie de anclaje debe soportar ese peso.

5. ¿Funciona el sistema durante un apagón?

Sí. El inversor puede trabajar en modo off-grid con la energía de los paneles y de la batería, y admite picos del doble de su potencia nominal durante 10 segundos. Con 14,4kWh útiles, la autonomía es amplia, aunque siempre depende del consumo y del estado de carga.

6. ¿Qué garantías incluye el kit?

Los paneles Tongwei tienen 12 años de garantía de producto y 30 años de garantía de potencia lineal. La batería Deye RW-F16 tiene 5 años de garantía, y el inversor Deye, 5 o 10 años según el lugar de instalación final, conforme a la política de cada fabricante.

7. ¿Cuántos metros de cubierta necesitan los paneles?

Los 12 paneles, de 2.382 x 1.134 mm cada uno, ocupan unos 32m² sin contar separaciones. Cada módulo pesa 32,2kg y soporta 5.400 Pa de carga frontal y 2.400 Pa trasera.
