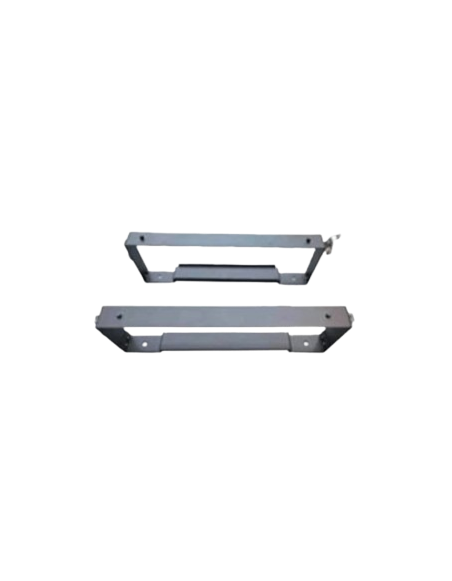

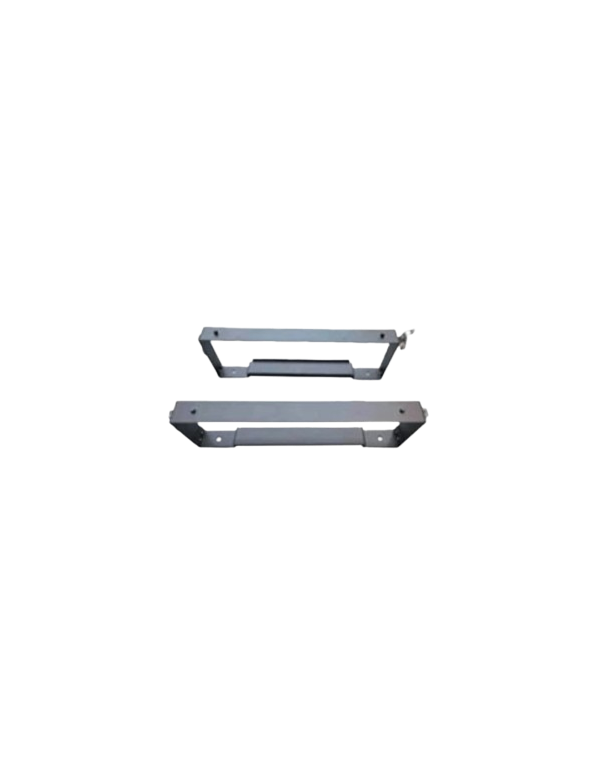

Soportes de Fijación Fox ESS Bracket para Batería Mira HV25

Fox ESS Bracket: Seguridad Estructural y Optimización Térmica para Sistemas Mira HV25

La instalación de un banco de acumulación de alto voltaje para el autoconsumo fotovoltaico no solo requiere la correcta conexión eléctrica de sus componentes, sino también un diseño mecánico robusto que preserve la integridad física del sistema a lo largo de sus más de 6000 ciclos de vida. Los soportes originales Fox ESS Bracket para la batería Mira HV25 resuelven de forma profesional el anclaje estructural de estos módulos, los cuales presentan un peso individual de 26 kg. Al utilizar los herrajes originales del fabricante, se asegura que la carga mecánica se distribuya de manera uniforme sobre los puntos de anclaje de la pared, mitigando cualquier riesgo de vencimiento o desalineación en configuraciones que integran varios módulos en serie.

Ventilación Natural y Espaciado de Seguridad Según Estándares de Fábrica

Uno de los factores críticos que determina la durabilidad y el rendimiento fotovoltaico de las celdas de litio es la gestión de su temperatura operativa (0-55 °C en carga y -10-55 °C en descarga). Los soportes Fox ESS Bracket han sido diseñados respetando de forma milimétrica las tolerancias físicas del módulo Mira HV25 (480 x 122 x 420 mm). Su geometría asegura una separación óptima respecto a la superficie de montaje, lo que favorece el método de refrigeración por ventilación natural especificado en la ficha técnica del fabricante. Esto evita la acumulación de bolsas de calor residual entre los bloques apilados, mejorando la eficiencia global de la instalación y protegiendo el sistema de degradaciones prematuras por estrés térmico.

Características Técnicas Destacadas:

• Compatibilidad absoluta: Diseñado exclusivamente para el módulo esclavo de batería Fox ESS Mira HV25 de 2,45kWh y el controlador principal Mira-BMS.
• Función mecánica: Asegura la fijación firme en pared o estructuras auxiliares de los componentes del sistema de almacenamiento.
• Optimización del espacio: Permite el apilado y la alineación vertical limpia y ordenada de hasta un máximo de 8 módulos en serie de forma compacta.
• Respeto al diseño térmico: Facilita la separación perimetral idónea para el correcto funcionamiento del método de ventilación natural.
• Seguridad mecánica: Soporta de manera eficiente los 26 kg de peso neto correspondientes a cada unidad de batería acoplada.
• Agilidad en el montaje: Sistema de anclaje simplificado que reduce drásticamente el tiempo de instalación y mano de obra del técnico en campo.
• Durabilidad premium: Estructura metálica tratada contra la corrosión y fatiga de materiales para una vida útil en interiores equiparable a la de la batería.

Preguntas Frecuentes (FAQ):

1. ¿Cuántos soportes o brackets necesito para instalar mi sistema de baterías Fox ESS?

Cada kit de soportes está dimensionado para anclar y asegurar los bloques correspondientes de la instalación. Generalmente se requiere un conjunto de fijación para mantener alineados y firmes los módulos Mira HV25 y el controlador Mira-BMS que componen la torre de acumulación en serie.

2. ¿Se pueden utilizar soportes universales en lugar de los brackets originales Fox ESS?

No se recomienda en absoluto. Los brackets originales están troquelados para coincidir exactamente con los puntos de sujeción del chasis de 480 mm de ancho del Mira HV25. Usar soportes genéricos compromete la estabilidad de los 26 kg de peso por módulo y podría anular la garantía de las baterías.

3. ¿Estos soportes ayudan a mejorar la temperatura y el funcionamiento de la batería?

Sí. Los soportes garantizan una distancia física controlada entre la pared y los módulos de litio, permitiendo que el sistema de refrigeración por ventilación natural actúe disipando de forma efectiva el calor generado durante los ciclos intensivos de carga y descarga.

4. ¿Puedo instalar los brackets en una pared exterior expuesta a la intemperie?

El fabricante especifica que las baterías Mira HV25 y el controlador Mira-BMS cuentan con un grado de protección IP21, estando destinados exclusivamente para ubicaciones en interiores (como garajes o salas técnicas). Por lo tanto, los soportes deben instalarse en espacios interiores protegidos de la lluvia.

5. ¿Qué herramientas y herrajes adicionales se requieren para fijar los soportes a la pared?

El kit incluye las uniones y pletinas para el acoplamiento directo al chasis de la batería de 26 kg. El instalador deberá aportar los tacos y tornillos de métrica adecuada en función del material de la pared de soporte (hormigón, ladrillo macizo o pladur reforzado) para garantizar la resistencia de la estructura.
