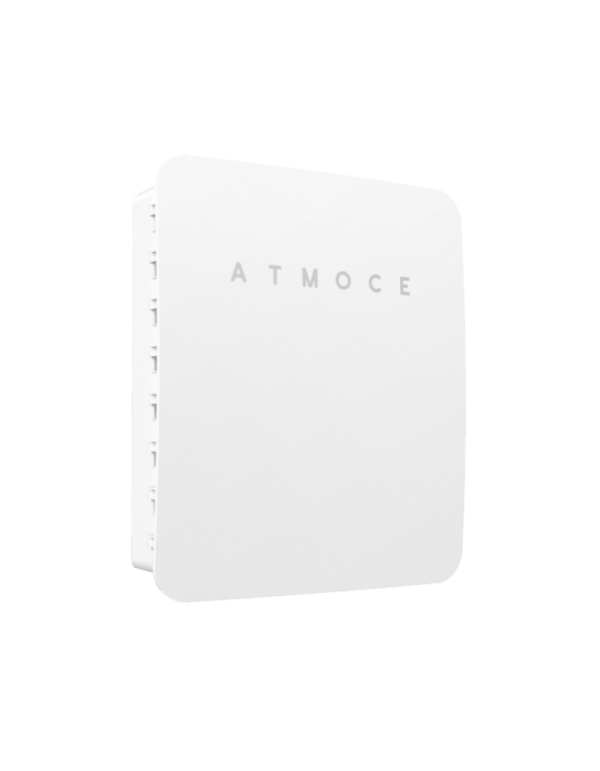

BackUp Atmoce MU100-S 80A fase única

Função doBackUp no sistema Atmoce

ABackUp Atua como o ponto de comutação entre a rede elétrica, a varredura de habitação e o sistema de geração e armazenamento Atmoce (microinversores, Baterias de lítio e M-Combiner). Sua chave de bypass Ele permite obter o feed diretamente da rede, caso o sistema de backup não esteja disponível ou requer manutenção, sem a necessidade de interromper a fonte de alimentação da casa durante esse processo.

Com um Corrente máxima de 80A No lado da rede e da distribuição, este equipamento é dimensionado para suportar toda a carga de uma casa com a instalação padrão monofásica, atuando como peça de segurança e continuidade do serviço no ecossistema de inversores híbrido e sistemas de backup Atmoce.

Robustez para instalação exterior

Com proteção Ip65 e uma gama de temperatura de operação de -30 ° C a 50 ° C,BackUp MU100-S Está preparado para ser instalado no exterior sem a necessidade de proteções adicionais, em linha com o resto do equipamento de intervalo M-Combiner e M-ELV Battbank Atmoce. Sua comunicação através de protocolos Pode e fazer (saída digital) Ele permite a integração com o restante do sistema de gerenciamento de energia, coordenando a mudança entre rede e backup automatizado.

Características técnicas detalhadas

Componentes incluídos:

• Combinador / Switch de carga: 1 unidade, 80A, 2 poloneses
• Interruptor de bypass 1 unidade, 80A, 2 poloneses
• Interruptor de rede: 1 unidade, 80A, 2 poloneses

Parâmetros elétricos:

• Configuração de rede: monofásica
• Tensão nominal: 220/230 / 240V AC
• Faixa de tensão (l a n): 184V ~ 276V
• Frequência nominal: 50 / 60Hz
• Faixa de frequência estendida: 45hz ~ 65hz
• Combinador máximo / corrente de carga: 80a
• Corrente máxima da rede: 80a
• Corrente máxima de caixa de distribuição: 80a
• Categoria de sobretensão: III

Parâmetros mecânicos:

• Dimensões (um X no X PR): 447 x 389 x 124mm
• Peso: 3,6kg
• Gama de temperatura ambiente: -30 ° C ~ 50 ° C
• Refrigeração: convecção natural
• Grau de proteção: IP65, Exterior
• Combinador de seção de cabo / lado de carga: 16 ~ 25mm²
• Rede de seção a cabo: 16 ~ 25mm²
• Caixa de distribuição do lado da seção de cabo: 16 ~ 25mm²
• Cabo de comunicação Seção: 0,25 ~ 0.75mm²
• Ruído:
• Altitude máxima: 3000m
• Classe de proteção: II
• Grau de contaminação: III

Comunicação: Pode, fazer (saída digital)

Certificações: IEC 61439-1 / -2 (de segurança), IEC 62311 (de saúde), EN 301489-1 / -17, IEC 61000-6-1 / -2 / -3 / -4 (EMC), EN 300328 (Espectro de rádio).

Perguntas frequentes (FAQ)

1. O que exatamente é o m-BackUp? É a caixa de comutação entre a rede elétrica, a caixa de distribuição de habitação e o sistema de geração / armazenamento Atmoce, permitindo manter o fornecimento através de sua função de bypass.

2. Que corrente máxima suporta?
Apoio 80a Tanto na rede quanto no lado da distribuição, suficiente para a maioria das instalações de fase residencial.

3. É adequado para instalação ao ar livre?
Sim, tem proteção Ip65 e uma gama de temperatura de operação de -30 ° C a 50 ° C, projetado especificamente para o exterior.

4. Existe uma versão trifásica?
Sim, a mesma folha de dados documenta uma versão trifásica do M-BackUp Com interruptores de 4 polos e um peso de 6 kg, para instalações com pressa trifásica.

5. Como você se comunica com o resto do sistema? Atmoce?
Via protocolo Posso e saída digital (Faz), integrando-se com o M-Combiner e o resto das equipes de gerenciamento de energia Atmoce. Consulte mais conteúdo técnico no Blog Tienda Solar.
