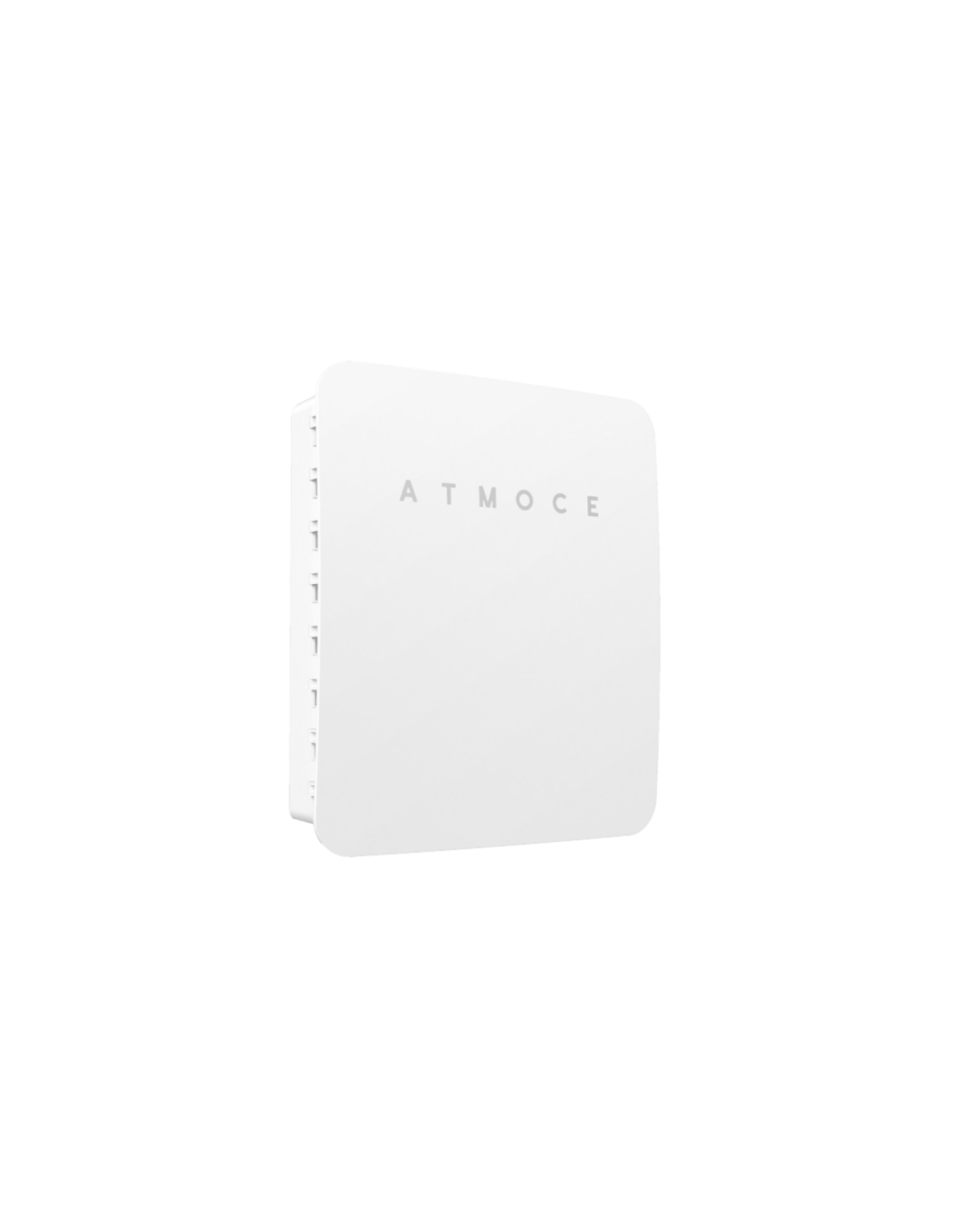

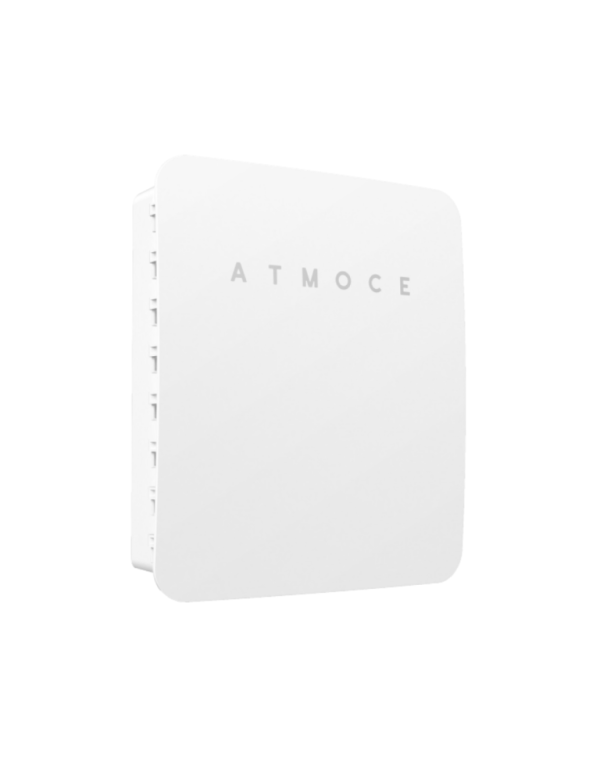

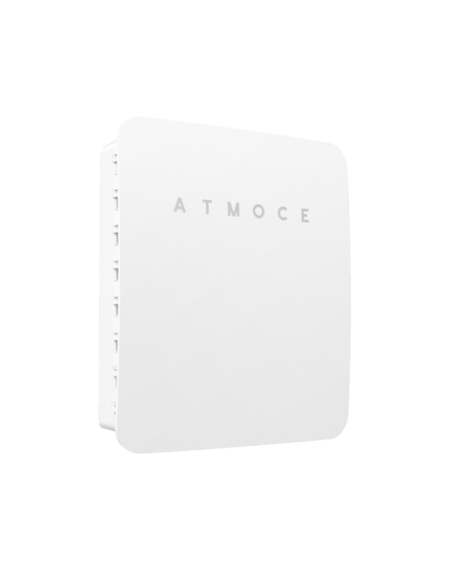

Backup Atmoce MU100-S Monofásico 80A

Función del M-Backup en el Sistema Atmoce

El M-Backup actúa como el punto de conmutación entre la red eléctrica, el cuadro de distribución de la vivienda y el sistema de generación y almacenamiento Atmoce (microinversores, baterías de litio y M-Combiner). Su interruptor de bypass permite derivar la alimentación directamente desde la red en caso de que el sistema de respaldo no esté disponible o requiera mantenimiento, sin necesidad de interrumpir el suministro eléctrico del hogar durante ese proceso.

Con una corriente máxima de 80A tanto en el lado de red como en el de distribución, este equipo está dimensionado para soportar la totalidad de la carga de una vivienda con instalación monofásica estándar, actuando como pieza de seguridad y continuidad de servicio dentro del ecosistema de inversores híbridos y sistemas de respaldo Atmoce.

Robustez para Instalación en Exterior

Con protección IP65 y un rango de temperatura de funcionamiento de -30°C a 50°C, el M-Backup MU100-S está preparado para instalarse en exterior sin necesidad de protecciones adicionales, en línea con el resto de equipos de la gama M-Combiner y M-ELV Battbank de Atmoce. Su comunicación mediante protocolos CAN y DO (salida digital) permite la integración con el resto del sistema de gestión energética, coordinando la conmutación entre red y respaldo de forma automatizada.

Características Técnicas Detalladas

Componentes incluidos:

• Interruptor combinador/carga: 1 unidad, 80A, 2 polos
• Interruptor de bypass: 1 unidad, 80A, 2 polos
• Interruptor de red: 1 unidad, 80A, 2 polos

Parámetros eléctricos:

• Configuración de red: monofásica
• Tensión nominal: 220 / 230 / 240V AC
• Rango de tensión (L a N): 184V ~ 276V
• Frecuencia nominal: 50 / 60Hz
• Rango de frecuencia extendido: 45Hz ~ 65Hz
• Corriente máxima de combinador/carga: 80A
• Corriente máxima de red: 80A
• Corriente máxima de cuadro de distribución: 80A
• Categoría de sobretensión: III

Parámetros mecánicos:

• Dimensiones (An x Al x Pr): 447 x 389 x 124mm
• Peso: 3,6kg
• Rango de temperatura ambiente: -30°C ~ 50°C
• Refrigeración: convección natural
• Grado de protección: IP65, exterior
• Sección de cable lado combinador/carga: 16 ~ 25mm²
• Sección de cable lado red: 16 ~ 25mm²
• Sección de cable lado cuadro de distribución: 16 ~ 25mm²
• Sección de cable de comunicación: 0,25 ~ 0,75mm²
• Ruido: <25dB
• Altitud máxima: 3000m
• Clase de protección: II
• Grado de contaminación: III

Comunicación: CAN, DO (salida digital)

Certificaciones: IEC 61439-1/-2 (seguridad), IEC 62311 (salud), EN 301489-1/-17, IEC 61000-6-1/-2/-3/-4 (EMC), EN 300328 (espectro radioeléctrico).

Preguntas Frecuentes (FAQ)

1. ¿Para qué sirve exactamente el M-Backup? Es la caja de conmutación entre la red eléctrica, el cuadro de distribución de la vivienda y el sistema de generación/almacenamiento Atmoce, permitiendo mantener el suministro mediante su función de bypass.

2. ¿Qué corriente máxima soporta?
Soporta hasta 80A tanto en el lado de red como en el de distribución, suficiente para la mayoría de instalaciones monofásicas residenciales.

3. ¿Es apto para instalación en exterior?
Sí, cuenta con protección IP65 y un rango de temperatura de funcionamiento de -30°C a 50°C, diseñado específicamente para exterior.

4. ¿Existe una versión trifásica?
Sí, el mismo datasheet documenta una versión trifásica del M-Backup con interruptores de 4 polos y un peso de 6kg, para instalaciones con acometida trifásica.

5. ¿Cómo se comunica con el resto del sistema Atmoce?
Mediante protocolo CAN y salida digital (DO), integrándose con el M-Combiner y el resto de equipos de gestión energética Atmoce. Consulta más contenido técnico en el Blog de Tienda Solar.
