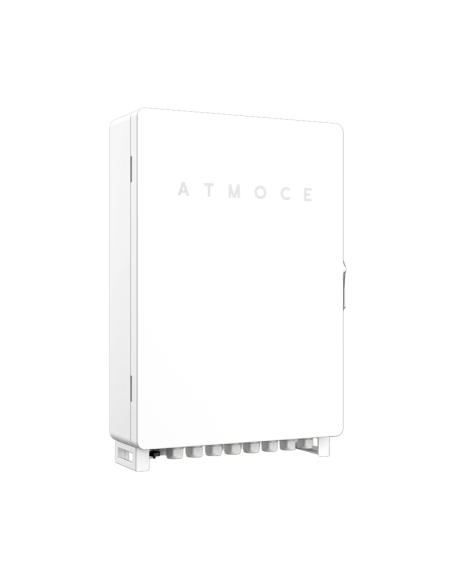

Caixa de combinador industrial Atmoce MC100-Wye-8in1

Um combinador projetado para escala industrial

O m-combinerx MC100-Wye-8in1 dá um salto de escala em comparação com a família residencial MC100/MC100-T: dele 8 entradas independentes de 32A permitir que você conecte um número muito superior de ramos microinversores ou linhas de bateria, enquanto o interruptor geral de 250a e as seções do cabo para cima 120mm² no lado da rede eles refletem uma capacidade de manuseio de energia muito maior que a de uma caixa residencial. Esta arquitetura torna ideal para instalações comerciais, edifícios industriais ou projetos de geração distribuídos maiores.

Sua configuração Mestre Master Slave no nível MW É talvez a sua característica mais diferencial: várias unidades de combinerx M-Combinerx podem trabalhar coordenadas entre si para gerenciar instalações de energia muito altas, algo que nenhum alcance residencial do intervalo Atmoce permite que. Esta escalabilidade, juntamente com integração conjunta de sistemas fotovoltaicos e de armazenamento, Leve este equipamento para a peça central de projetos de auto-consumo industrial em larga escala.

Proteção e monitoramento de nível industrial

A equipe incorpora um controlador NSP (rede e proteção do sistema) com o seu correspondente contator NSP, um elemento de proteção específico para sistemas de energia superior que não aparecem na faixa residencial. Para isso eles são adicionados 2 unidades de sinal do SPD (Up30v), uma proteção 20ka geral spd e 3 sensores CT 250A com precisão de 0,5%, permitindo uma medida robusta da corrente em cada fase, mesmo em cenários de alta demanda.

A comunicação também é reforçada para ambientes de maior demanda: o PLC atinge mais de 350 metros de alcance e o Ethernet até 800 metros, distâncias muito maiores que as de um combinador residencial, projetadas para navios ou usinas de geração, onde o equipamento pode estar longe do ponto de supervisão central.

Características técnicas detalhadas

Parâmetros elétricos:

• Configuração de rede: trifásico (3 / n ~)
• Tensão nominal: 220 / 380V, 230 / 400V, 240 / 415V AC
• Faixa de tensão (l a n): 176V ~ 276V
• Frequência nominal: 50 / 60Hz
• Faixa de frequência estendida: 45hz ~ 65hz
• Categoria de sobretensão: III

Componentes incluídos:

• Metros-Gateway: 1 unidade
• SPD: 1 unidade, em 20ka, 4 pólos
• Interruptor SPD: 1 unidade, 25A, 4 pólos
• Interruptor Gateway: 1 unidade, 10A, 4 pólos
• Switches PV / Battery: 8 unidades, 32a, 4 pólos
• Interruptor de rede geral: 1 unidade, 250a, 4 pólos
• Sensores PV CT: 3 unidades de 250A, precisão 0,5%
• Controlador NSP: 1 unidade (Proteção e Sistema de Rede)
• Contator NSP: 1 unidade
• Sinal SPD: 2 unidades, up30v

Parâmetros mecânicos:

• Dimensões (um X no X PR): 600 x 850 x 200mm
• Peso: 42kg
• Gama de temperatura ambiente: -30 ° C ~ 50 ° C
• Refrigeração: convecção natural
• Grau de proteção: IP65, Exterior
• Secção de cabo SIDE PV: 4 ~ 6mm²
• Rede de seção a cabo: 95 ~ 120mm²
• Cabo de comunicação Seção: 0,25 ~ 0.75mm²
• Ruído:
• Altitude máxima: 3000m
• Classe de proteção: I
• Grau de contaminação: III

Comunicação:

• Lado PV: PLC
• Dispositivo Lateral: Ethernet (100MB / 10MB, até 400m a 100mb / 800m a 10MB), RS485
• Em direção a Atmoce-Cloud: WiFi 2,4Ghz, Ethernet (100MB / 10MB)
• App Amozen: Bluetooth (BLE) 2,4GHz

Certificações: IEC 61439-1 / -2 (de segurança), IEC 62311 (de saúde), IEC 61000-6-1 / -2 / -3 / -4 (EMC), EN 301489-1 / -17, EN 300328 (espectro de rádio), En 50065-1 / -2 (PLC).

Perguntas frequentes (FAQ)

1. Quantas entradas fotovoltaicas ou da bateria você admite?
Admite 8 entradas independentes, cada um com seu próprio interruptor 32a a 4 poloneses, sendo capaz de combinar linhas fotovoltaicas e baterias de acordo com as necessidades do projeto.

2. Qual é a diferença para esta equipe dos combinadores residenciais MC100/MC100-T?
É uma equipe de balança: Sua chave geral de 250a, suas seções de cabos até 120mm² no lado da rede e sua configuração de escravo mestre de nível MW estão localizadas bem acima da capacidade da faixa residencial.

3. Múltiplas unidades podem ser conectadas entre si?
Sim, a equipe suporta um configuração master-escravo escalável para o nível MW, permitindo coordenar várias unidades em instalações de alta potência.

4. Qual é o controlador NSP?
É o controlador de proteção de rede e sistema (rede e proteção do sistema), um elemento de segurança adicional presente neste modelo industrial que não aparece nos combinadores residenciais do intervalo.

5. Qual intervalo a comunicação deste equipamento tem?
A PLC atinge mais de 350 metros e o Ethernet até 800 metros, distâncias projetadas para maiores instalações industriais. Consulte mais conteúdo técnico no Blog Tienda Solar.
