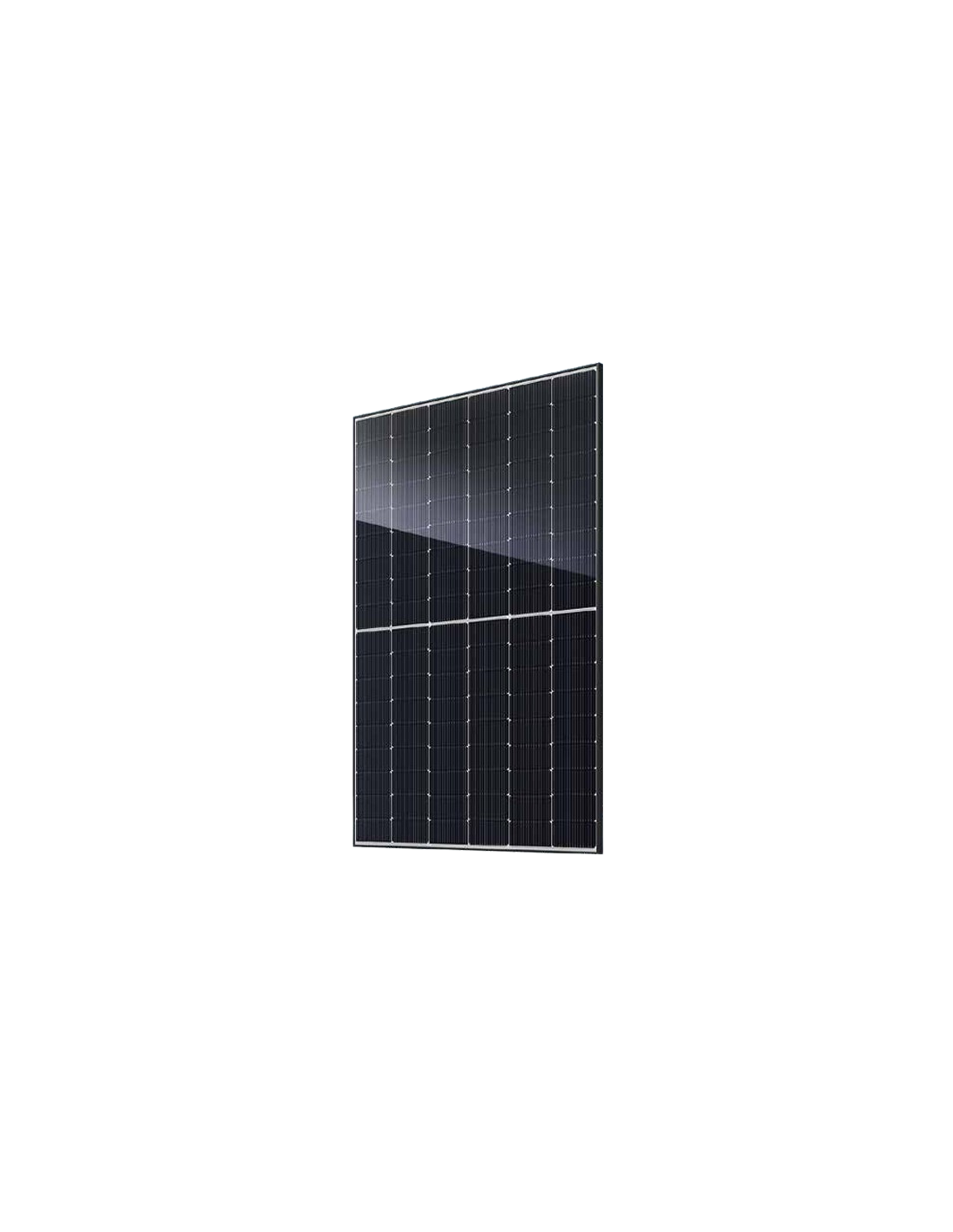

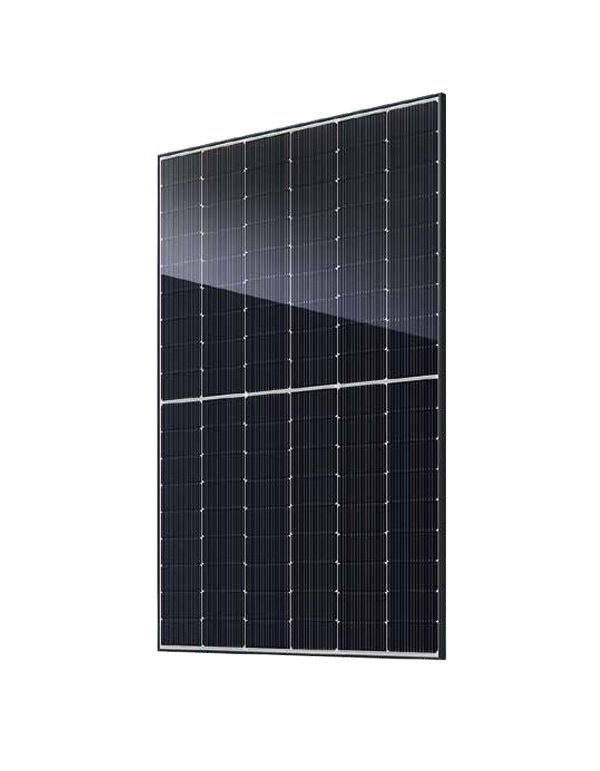

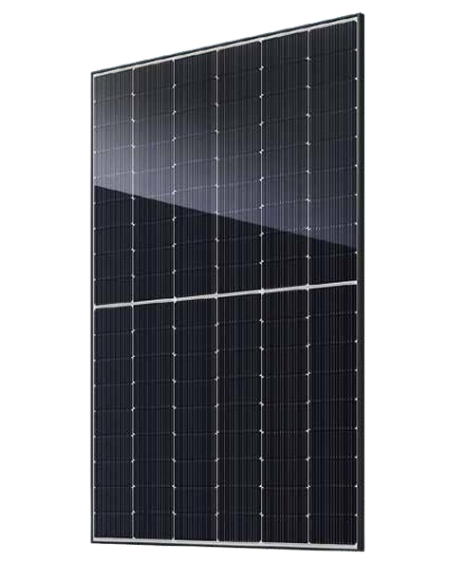

Painel solar bifacial preto completo JA Solar 460w jam54d41-460 / lb

Benefícios do painel solar JA Solar 460W completo jam54d41-460 / LB

Até recentemente, quem queria um painel all-preto para integrá-lo no telhado de sua casa, tinha que desistir da tecnologia bifacial e parte da eficiência. A JAM54D41-460 / LBS quebrar esse compromisso: une uma estética Preto completo bem mantido células do tipo N da última geração, , vidro duplo e produção por ambas as faces, no formato compacto de 108 células meias tornou-se o padrão de auto-consumo doméstico.

N-Tipo Bycum + Células com até 26% de eficiência celular

JA Solar usa suas células nesta série no-Bycium + com tecnologia 16BB e arquitetura MBB de célula de mídia, quem alcança um eficiência de conversão de células até 26%. No nível do módulo, o modelo 460 W oferece um 23.0% de eficiência, que é equivalente a alguns 230W por metro quadrado deck.

Os 16 barramentos distribuem a corrente de mais maneiras, reduzem o perdas resistivas e eles tornam a célula mais tolerante a microfixes. Além disso, JA Solar destaca um melhor resposta com baixa irradiância, útil em orientações leste-oeste, primeiras horas do dia e dias nublados.

Bifialidade no formato residencial

A vidro traseiro de 1,6 mm permite que a face de trás do módulo capture a luz refletida. Com um 80% de bifialidade ± 10% e uma taxa de irradiância traseira de 10%, JA Solar indica um poder de 497 W, alguns 37 W mais por painel (cerca de 8%). Onde esta vantagem é mais usada é em altos assemblies:

• Pergolas e varandas solares, onde a luz atinge as costas do chão.
• Capas planas com estruturas inclinadas e superfícies claras.
• Marquesins e quartos em jardins ou áreas de estacionamento.

Em um telhado inclinado com montagem coplanar, o ganho traseiro será reduzido, mas o módulo mantém as vantagens de vidro duplo em durabilidade e estética.

Desempenho contra calor e degradação

Com um coeficiente de temperatura da PMAX de -0,290%/°C, a perda de energia do calor está contida: por caminho oriativo, com a célula 65 ° C, a redução teórica seria um 11.6% em relação às condições laboratoriais. Tecnologia NÃO-Tipo também apresenta um Muito baixo, que é refletido em uma garantia exigente: 1% degradação no primeiro ano e 0,4% ao ano por 30 anos, até o 87.4% do poder original. De acordo com a curva comparativa de JA Solar, um módulo padrão ficaria no 83.1%.

Garantia de produtos de 25 anos

Ao contrário de muitos paineis que oferecem entre 12 e 15 anos, esta série preta completa tem 25 anos de garantia de produtos, uma cobertura muito relevante em uma instalação residencial projetada para durar décadas. Sobre Tienda Solar nós trabalhamos com painéis solares de fabricantes de primeiro nível como JA Solar para que seu investimento seja protegido a longo prazo.

Como integrar JA Solar 460W completo preto em sua instalação

Montagem no telhado e pérgola

Com 1762 x 1134 x 30 mm e 22 kg, cada módulo supõe alguns 11 kg / m² na capa, não incluindo a estrutura. É um formato confortável de manipulação por dois operadores e compatível com a maioria dos estruturas para paineis terrenos coplanares, telha, folha ou inclinação. Suporta 5400 PA Front Static Carregamento e 2400 Pa no rosto de trás.

Fiação e Conectores

Os módulos incorporam cabo de 4 mm² com conectores QC 4.10-35 / MC4-EVO2A. Os comprimentos são projetados para cada orientação: 400 mm (+) / 200 mm (-) na vertical e 1200 mm (+) / 1200 mm (-) na horizontal. O módulo é Segurança da classe II e admite um tensão máxima do sistema de 1500 v dc.

Configuração de strings: exemplo de orientação

Com um VOC 40.60 V e um coeficiente de VOC de -0,250%/°C, para -10 ° C a tensão de circuito aberto de cada módulo se levantaria para alguns 44,2 V. Em um inversor residencial 600 V DC de tensão máxima pode se conectar teoricamente 13 módulos por string, e até 22 módulos com um inversor do 1000 V DC. Esses valores devem sempre ser validados com a janela MPPT do equipamento e a temperatura mínima da área.

Inversor e armazenamento

A Imp de 13,66 a em stc (14.75 com um ganho traseiro de 10%) é compatível com a totalidade de inversores híbrido e de inversores rede residencial, assim como muitos microinversores da última geração. Se você quiser aproveitar a energia solar também à noite, combine-os com baterias de lítio.

Características técnicas detalhadas

Parâmetros elétricos em STC

• Potência máxima nominal (PMAX:) 460 W
• Tensão em circuito aberto (VOC:) 40,60 V
• Tensão no ponto de potência máxima (VMP:) 33,68 V
• Corrente de curto-circuito (ISC:) 14.43
• Atual no ponto de potência máxima (Imp:) 13.66
• Eficiência do módulo: 23.0%
• Tolerância de energia: 0 a + 3%
• Condições STC: 1000 W / m², , 25 ° C, , SOU 1,5G

Parâmetros elétricos com 10% de irradiância traseira

• Potência máxima (PMAX:) 497 W
• Tensão em circuito aberto (VOC:) 40,60 V
• Tensão no ponto de potência máxima (VMP:) 33,68 V
• Corrente de curto-circuito (ISC:) 15.58
• Atual no ponto de potência máxima (Imp:) 14.75

Coeficientes de temperatura

• Coeficiente de temperatura ISC (α_Isc:) + 0.045%/°C
• Coeficiente de temperatura de VOC (β_Voc:) -0,250%/°C
• Coeficiente de temperatura da PMAX (γ_Pmp:) -0,290%/°C

Condições de operação

• Tensão máxima do sistema: 1500 V DC
• Temperatura de operação: -40 ° C a +85 ° C
• Fusível máximo na série: 30 A
• Carga frontal estática máxima: 5400 Pa
• Traseira máxima de carga estática: 2400 Pa
• NOCT: 45 ± 2 ° C
• Bifacialidad: 80% ± 10%
• Classe de segurança: Classe II
• Comportamento contra o fogo: UL TIPO 38 / Class C

Parâmetros mecânicos

• Tipo de célula: monocrystalline N-Type Bycum +, 16BB
• Número de células: 108 células médias (6 x 18)
• Dimensões: 1762 x 1134 x 30 mm
• Peso: 22 kg
• Vidro dianteiro / traseiro: 1,6 mm / 1,6 mm
• Acabamento: Preto completo
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4 mm² (IEC), , 12 AWG (UL)
• Conector: QC 4.10-35 / MC4-EVO2A
• Comprimento do cabo (com conector:) vertical 400 mm (+) / 200 mm (-); horizontal 1200 mm (+) / 1200 mm (-)

Embalagem

• Módulos por palete: 36 unidades
• Módulos por Recipiente 40 'HQ: 936 unidades

Garantia

• Garantia do produto: 25 anos
• Garantia de energia linear: 30 anos
• Degradação do primeiro ano: 1%
• Degradação anual: 0.4% por 30 anos
• Potência garantida 30 anos: 87.4%

Certificações

• Produto: IEC 61215, , IEC 61730, , UL 61215, , UL 61730
• Sistemas de gestão: ISO 9001: 2015, , ISO 14001: 2015, , ISO 45001: 2018, , IEC 62941: 2019
• Tag: CE, , TÜV, , ETL

Perguntas frequentes (FAQ)

1. Um painel bifacial significa no telhado de uma casa?

Sim, embora o ganho traseiro dependa da montagem. Em um telhado inclinado, lidando o rosto de volta recebe pouca luz, mas o módulo continua contribuindo com as vantagens de vidro duplo, o tecnologia N-Type e o 25 anos de garantia de produtos. Onde a bifialidade marca a diferença está em pérgulas, , alpendres e capas planas com estrutura inclinada, onde você pode se aproximar do 497 W indicando JA Solar com 10% de irradiância traseira.

2. O que significa que o painel está cheio de preto?

Que as células e o quadro e o aspecto geral do módulo são preto, não há linhas de prata visíveis. É o acabamento preferido para moradias com telhado escuro ou ardósia, fachadas modernas e pergolas em áreas visíveis, porque o painel é muito discretamente integrado.

3. Quantos paineis JA Solar 460W eu preciso?

Como referência, 8 módulos adicionado 3,68 kwp, , 10 módulos chegar 4.6 kWP e 13 módulos venha para 5,98 kwp, ocupando alguns 2 m² por painel. Se você preferir uma solução completa com inversor, estrutura e fiação já dimensionada, consulte nossa kits solares.

4. É compatível com microinversores?

Com um Imp de 13,66 a e um ISC 14.43 A no STC, é compatível com muitos microinversores atual, desde que sua corrente de entrada também suporta o aumento do ganho bifacial (ISC 15.58 A com 10% de irradiância traseira). Rever sempre a aba do microinversor antes de escolher.

5. Que garantia o JA Solar JAM54D41-460 / LBS?

JA Solar ofertas 25 anos de garantia de produtos enfrentando defeitos de fabricação e 30 anos de garantia de energia linear, com uma degradação máxima de 1% no primeiro ano e de 0,4% anualmente, que garante pelo menos um 87.4% do poder inicial no ano 30.

6. Onde posso descobrir mais antes de comprar?

No Blog Tienda Solar você vai encontrar guias de compra, comparativos entre paineis monofacial e bifacial, dicas para instalar placas em pergolas e itens técnicos preparados por especialistas em fotovoltaica.
