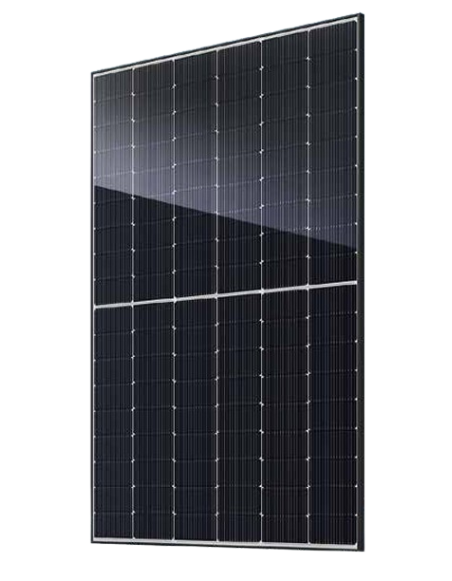

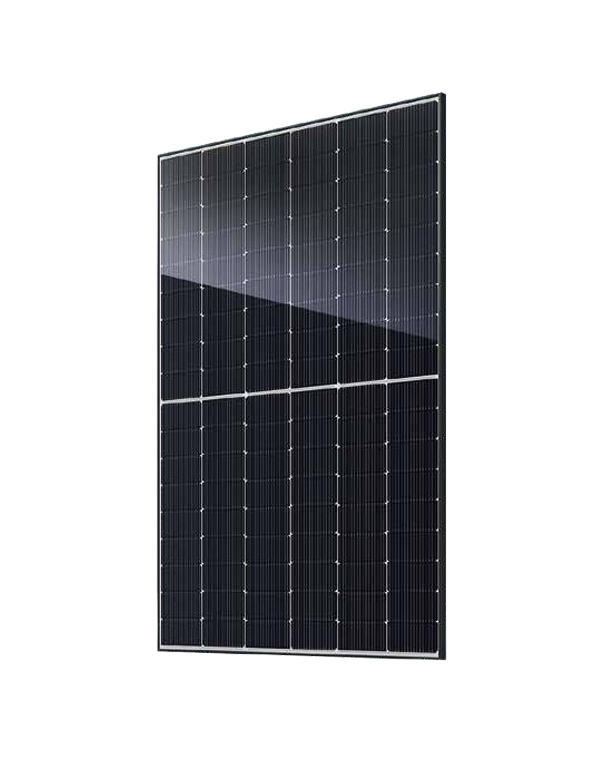

Panneau solaire à bifacial noir complet JA Solar 460W JAM54D41-460 / LB

Avantages du panneau solaire JA Solar 460W JAMP ENTRAÎNEMENT NOIR54D41-460 / LB

Jusqu'à récemment, qui voulait un panneau all-noire pour l'intégrer au toit de votre maison, il devait abandonner la technologie de la bifactielle et une partie de l'efficacité. Les JAM54D41-460 / LBS casser cet engagement: unit une esthétique Plein de noir bien entretenu cellules N-Type de dernière génération, , double verre et production par les deux faces, dans le format compact de 108 cellules de bas il est devenu la norme de soi-même de la consommation nationale.

N-Type Bicum + Cellules avec une efficacité cellulaire jusqu'à 26%

JA Solar utilise vos cellules dans cette série non-Bycium + avec la technologie 16BB et architecture MBB de cellule médiatique, qui atteint un efficacité de conversion de cellule jusqu'à 26%. Au niveau du module, le modèle 460 W offre un 23.0% d'efficacité, ce qui équivaut à certains 230W par mètre carré pont.

Les 16 barres de barres distribuent le courant de manière plus façue, réduisent la pertes résistives et ils rendent la cellule plus tolérante aux microfixes. De plus, JA Solar faits saillants un meilleure réponse avec faible irradiance, utile dans les orientations est-ouest, les premières heures de la journée et les jours nuageux.

Bifialité au format résidentiel

Les verre arrière de 1,6 mm il permet la face arrière du module de capturer la lumière réfléchie. Avec un 80% de bifialité ± 10% et un ratio d'irradiance arrière de 10%, JA Solar indique une puissance de 497 W, certains 37 W plus par panneau (environ 8%). Lorsque cet avantage est utilisé plus est dans de hauts assemblages:

• Pergolas et porches solaires, où la lumière atteint le dos du sol.
• Couvertures plates avec des structures inclinées et des surfaces claires.
• Marquises et chambres dans les jardins ou les parkings.

Dans un toit incliné avec montage coplanaire, le gain arrière sera réduit, mais le module conserve les avantages du double verre en durabilité et à l'esthétique.

Performance contre la chaleur et la dégradation

Avec un coefficient de température Pmax de -0,290%/°C, la perte de puissance thermique est contenue: comme orientant, avec la cellule 65 ° C, la réduction théorique serait un 11.6% en ce qui concerne les conditions de laboratoire. La technologie Pas de type présente également un Très lent, qui se reflète dans une garantie exigeante: 1% de dégradation de la première année et 0,4% par an pendant 30 ans, jusqu'à la 87.4% de la puissance d'origine. Selon la courbe comparative de JA Solar, un module standard resterait à la 83.1%.

Garantie de produit de 25 ans

Contrairement à de nombreux panneaux offrant entre 12 et 15 ans, cette série Noir Full a 25 ans de garantie du produit, une couverture très pertinente dans une installation résidentielle conçue pour les dernières décennies. Sur Tienda Solar nous travaillons avec panneaux solaires des fabricants de premier niveau comme JA Solar pour que votre investissement soit protégé à long terme.

Comment intégrer JA Solar 460W plein noir dans votre installation

Montage sur le toit et la pergola

Avec 1762 x 1134 x 30 mm et 22 kg, chaque module suppose certains 11 kg / m² sur la couverture, sans inclure la structure. Est un format confortable de manipuler par deux opérateurs et compatible avec la majorité des structures pour panneaux solaires coplanares, tuile, feuille ou inclinaison. Supports Chargements statiques de 5400 pa et 2400 PA sur le dos.

Câblage et connecteurs

Les modules incorporent câble de 4 mm² avec connecteurs QC 4.10-35 / MC4-EVO2A. Les longueurs sont conçues pour chaque orientation: 400 mm (+) / 200 mm (-) en vertical et 1200 mm (+) / 1200 mm (-) en horizontale. Le module est Sécurité de classe II et admet un tension de système maximale de 1500 V CC.

Configuration des chaînes: exemple d'orientation

Avec un COV 40.60 V et un coefficient de COV de -0,250%/°C, à -10 ° C la tension de circuit ouvert de chaque module se lèverait jusqu'à certains 44.2 V. Dans un onduleur résidentiel 600 V CC de la tension maximale pourrait se connecter théoriquement 13 modules par chaîne, et même 22 modules avec un onduleur de 1000 V CC. Ces valeurs doivent toujours être validées avec la fenêtre MPPT de l'équipement et la température minimale de la zone.

Onduleur et stockage

Les IMP de 13,66 A en STC (14.75 avec un gain arrière de 10%), il est compatible avec l'intégralité de onduleurs hybride et de onduleurs réseaux résidentiel, ainsi que beaucoup micro-onduleurs de la dernière génération. Si vous voulez profiter de l'énergie solaire aussi la nuit, combinez-les avec batteries de lithium.

Caractéristiques techniques détaillées

Paramètres électriques en STC

• Puissance maximale nominale (Pmax:) 460 W
• Tension en circuit ouvert (COV:) 40.60 V
• Tension au point de courant maximum (VMP:) 33.68 V
• Courant de court-circuit (ISC:) 14.43
• Courant au point de la puissance maximale (IMP:) 13.66
• Efficacité du module: 23.0%
• Tolérance de l'alimentation: 0 à + 3%
• Conditions STC: 1000 W / m², , 25 ° C, , SUIS 1,5G

Paramètres électriques avec irradiance arrière à 10%

• Puissance maximale (Pmax:) 497 W
• Tension en circuit ouvert (COV:) 40.60 V
• Tension au point de courant maximum (VMP:) 33.68 V
• Courant de court-circuit (ISC:) 15.58
• Courant au point de la puissance maximale (IMP:) 14.75

Coefficients de température

• Coefficient de température ISC (α_Isc:) + 0.045%/°C
• Coefficient de température COV (β_Voc:) -0,250%/°C
• Coefficient de température Pmax (γ_PMP:) -0,290%/°C

Conditions de fonctionnement

• Tension système maximale: 1500 V CC
• Température de fonctionnement: -40 ° C à +85 ° C
• Fusible maximum en série: 30 A
• Charge frontale statique maximale: 5400 Pa
• Charge statique maximale arrière: 2400 Pa
• NOCT: 45 ± 2 ° C
• Bifacialidad: 80% ± 10%
• Classe de sécurité: Classe II
• Comportement contre le feu: Type UL 38 / Classe C

Paramètres mécaniques

• Type de cellule: mONOCRYSTALLIN N-TYPE BYCUM +, 16BB
• Nombre de cellules: 108 cellules moyennes (6 x 18)
• Dimensions: 1762 x 1134 x 30 mm
• Poids: 22 kg
• Verre avant / arrière: 1,6 mm / 1,6 mm
• Finition: Plein de noir
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4 mm² (IEC), , 12 AWG (UL)
• Connecteur: QC 4.10-35 / MC4-EVO2A
• Longueur du câble (avec connecteur:) vertical 400 mm (+) / 200 mm (-); horizontale 1200 mm (+) / 1200 mm (-)

Emballage

• Modules par palette: 36 unités
• Modules par conteneur 40 'HQ: 936 unités

Une garantie

• Garantie de produit: 25 ans
• Garantie de puissance linéaire: 30 ans
• Dégradation de la première année: 1%
• Dégradation annuelle: 0.4% depuis 30 ans
• Puissance garantie 30 ans: 87.4%

Certifications

• Produit: CEI 61215, , CEI 61730, , UL 61215, , UL 61730
• Systèmes de gestion: ISO 9001: 2015, , ISO 14001: 2015, , ISO 45001: 2018, , CEI 62941: 2019
• Tag: CE, , TÜV, , ETL

Foire aux questions (FAQ)

1. Un panneau de bifacial signifie-t-il dans le toit d'une maison?

Oui, bien que le gain arrière dépend de l'assemblage. Dans un toit incliné en fonction de la face arrière reçoit une petite lumière, mais le module continue de contribuer aux avantages de double verre, le technologie N-Type et le 25 ans de garantie du produit. Où la bifialité marque la différence est dans pergolas, , porches et couvre plats avec structure inclinée, où vous pouvez aborder le 497 W indiquant JA Solar avec irradiance arrière à 10%.

2. Qu'est-ce que cela signifie que le panneau est plein de noir?

Que les cellules et le cadre et l'aspect général du module sont noir, pas de lignes d'argent visibles. C'est la finition préférée pour les habitations avec un toit foncé ou une ardoise, des façades modernes et des pergolas dans des zones visibles, car le panneau est très intégré de manière discrète.

3. Combien de panneaux JA Solar 460W j'ai besoin?

Comme référence, 8 modules ajoutée 3,68 kWp, , 10 modules atteindre 4.6 kWP et 13 modules venir à 5.98 kWP, occupant certains 2 m² par panneau. Si vous préférez une solution complète avec onduleur, structure et câblage déjà dimensionné, consultez notre kits solaires.

4. Est-ce compatible avec micro-onduleurs?

Avec un IMP de 13,66 A et un ISC 14.43 A en STC, il est compatible avec beaucoup micro-onduleurs courant, à condition que son courant d'entrée soutient également l'augmentation de la gain bifacial (ISC 15.58 A avec 10% d'irradiance arrière). Toujours revoir l'onglet de la micro-onduleur avant de choisir.

5. Quelle garantie le JA Solar JAM54D41-460 / LBS?

JA Solar offres 25 ans de garantie du produit faire face aux défauts de fabrication et 30 ans de garantie de puissance linéaire, avec une dégradation maximale de 1% la première année et de 0,4% par an, qui assure au moins un 87.4% de la puissance initiale de l'année 30.

6. Où puis-je en savoir plus avant d'acheter?

Dans le Blog Tienda Solar vous trouverez des guides d'achat, des comparaisons entre les panneaux à une prudence et les panneaux de bifacitales, des conseils pour l'installation de plaques de pergolas et des éléments techniques préparés par des experts en photovoltaïque.
