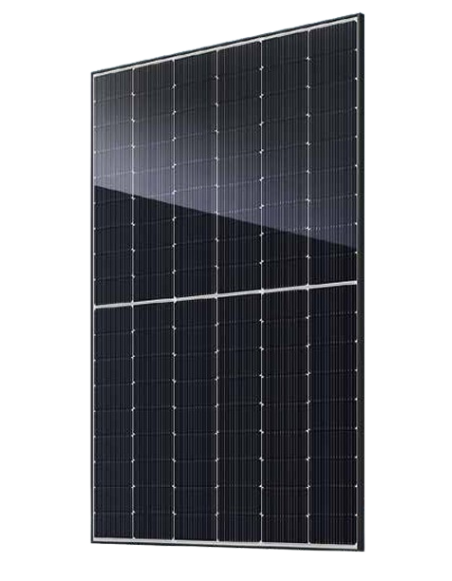

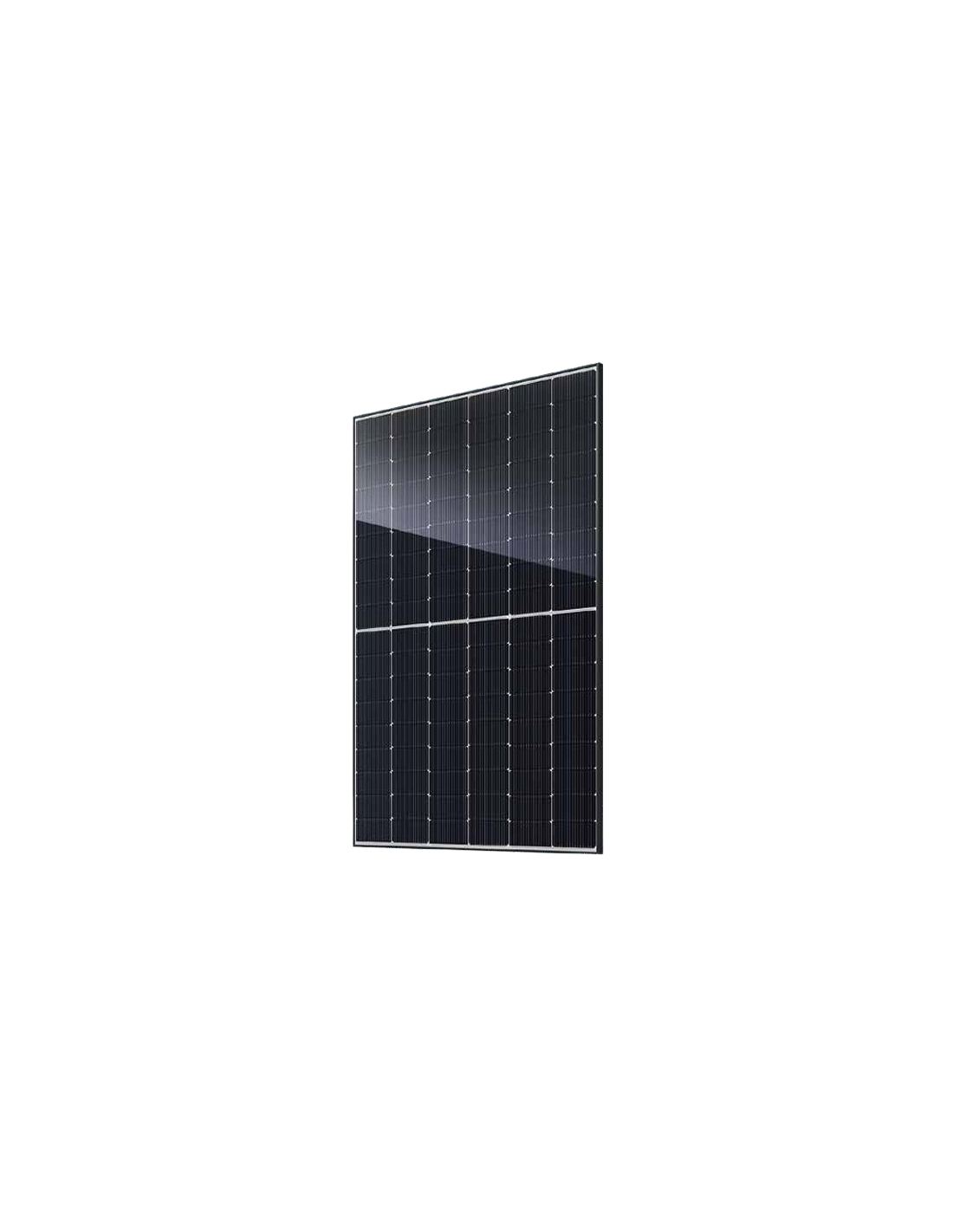

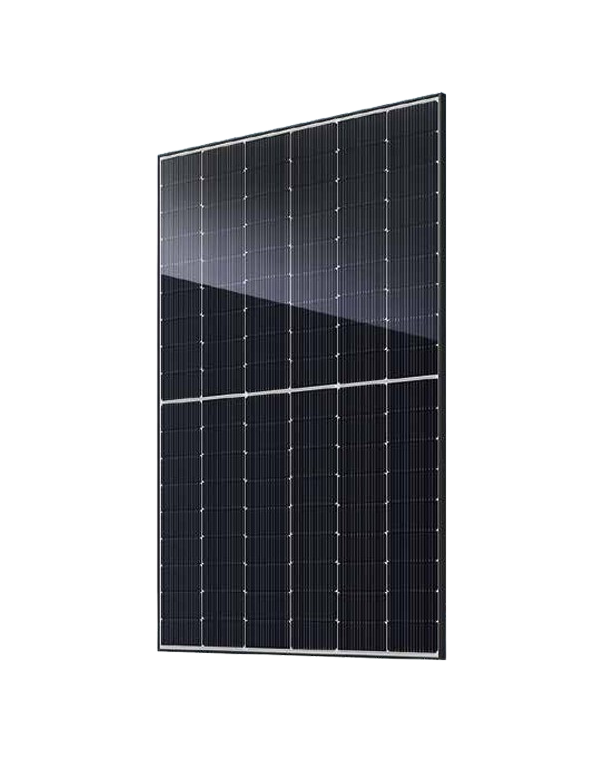

Pannello solare bifacciale nero completo JA Solar 460W JAM54D41-460 / LB

Vantaggi del pannello solare JA Solar 460W Full Black Jam54D41-460 / LB

Fino a poco tempo fa, chi voleva un pannello all-nero per integrarlo nel tetto della tua casa, doveva rinunciare alla tecnologia bifacciale e parte dell'efficienza. La JAM54D41-460 / LBS break quell'impegno: unisce un'estetica Completo nero curato celle di tipo N di ultima generazione, , doppio vetro e produzione da parte di entrambe le facce, nel formato compatto di 108 celle calze è diventato lo standard di autoconsumo domestico.

N-Tipo Bycum + celle con fino al 26% di efficienza cellulare

JA Solar usa le tue celle in questa serie no-Bycium + con la tecnologia 16BB e architettura MBB di cellule multimediali, chi raggiunge un efficienza della conversione cellulare fino al 26%. A livello del modulo, il modello 460 W offre un 23.0% di efficienza, che è equivalente ad alcuni 230W per metro quadrato mazzo.

Le 16 Busbar distribuiscono la corrente in più modi, riducono il perdite resistive e rendono la cella più tollerante ai microfixi. Inoltre, JA Solar evidenzia a migliore risposta con bassa irradiabilità, utile negli orientamenti est-ovest, delle prime ore del giorno e dei giorni nuvolosi.

Bifiaity in formato residenziale

La bicchiere posteriore di 1,6 mm permette la parte posteriore del modulo per catturare la luce riflessa. Con un 80% bifiaity ± 10% e un rapporto di irradianza posteriore del 10%, JA Solar indica una potenza di 497 W, alcuni 37 W Plus con pannello (circa l'8%). Dove questo vantaggio è più utilizzato è in alto assembleas:

• Pergole e portici solari, dove la luce raggiunge la schiena da terra.
• Coperchi piatti con strutture inclinate e superfici trasparenti.
• Marchesins e camere nei giardini o nei parcheggi.

In un tetto inclinato con il supporto di coplanari, il guadagno posteriore sarà ridotto, ma il modulo mantiene i vantaggi del doppio vetro in durata ed estetica.

Prestazioni contro il calore e il degrado

Con un coefficiente di temperatura Pmax di -0.290%/°C, la perdita di energia termica è contenuta: a modo utile, con la cella 65 ° C, la riduzione teorica sarebbe un 11.6% per quanto riguarda le condizioni di laboratorio. Tecnologia NO-Tipo presenta anche a Molto basso, che si riflette in una garanzia impegnativa: degrado dell'1% il primo anno e 0,4% all'anno per 30 anni, fino al 87.4% del potere originale. Secondo la curva comparativa di JA Solar, un modulo standard rimarrebbe al 83.1%.

Garanzia del prodotto di 25 anni

A differenza di molti pannelli che offrono tra 12 e 15 anni, questa serie completa nera ha 25 anni di garanzia del prodotto, una copertura molto rilevante in una struttura residenziale progettata per gli ultimi decenni. Su Tienda Solar lavoriamo con pannelli solari dei produttori di primo livello come JA Solar per il tuo investimento da proteggere a lungo termine.

Come integrarsi JA Solar 460W Full Black nella tua installazione

Montaggio sul tetto e pergolato

Insieme a 1762 x 1134 x 30 mm e 22 kg, ogni modulo suppone alcuni 11 kg / m² sulla copertina, non includendo la struttura. È un formato confortevole di manipolazione da due operatori e compatibile con la maggior parte di strutture per pannelli solari coplanares, piastrelle, fogli o inclinazione. Supporta Carica statica anteriore 5400 PA e 2400 PA sulla parte posteriore.

Cablaggio e connettori

I moduli incorporano cavo da 4 mm² con connettori QC 4.10-35 / MC4-EVO2A. Le lunghezze sono progettate per ciascun orientamento: 400 mm (+) / 200 mm (-) in verticale e 1200 mm (+) / 1200 mm (-) in orizzontale. Il modulo è Sicurezza di classe II e ammette a tensione massima del sistema di 1500 V DC.

Configurazione di stringhe: Esempio di orientamento

Con un VOC 40.60 V e a coefficiente di VOC di -0,250%/°C, a -10 ° C la tensione del circuito aperto di ciascun modulo si alzerà ad alcuni 44.2 V. In un inverter residenziale 600 V DC della tensione massima potrebbe essere teoricamente connessa 13 moduli per stringa, e anche 22 moduli con un inverter di 1000 V DC. Questi valori devono sempre essere convalidati con la finestra MPPT dell'apparecchiatura e la temperatura minima dell'area.

Inverter e stoccaggio

La Imp di 13.66 a in STC (14.75 con un guadagno posteriore del 10%) è compatibile con l'insieme di inverters ibrido e di inverters di networking residenziale, così come molti microinverter di ultima generazione. Se vuoi approfittare dell'energia solare anche di notte, combinarli con batterie al litio.

Caratteristiche tecniche dettagliate

Parametri elettrici in STC

• Potenza massima nominale (Pmax:) 460 W
• Tensione in circuito aperto (VOC:) 40.60 V
• Tensione al punto di forza massimo (VMP:) 33.68 V
• Corrente di cortocircuito (ISC:) 14.43
• Corrente al punto di massima potenza (Imp:) 13.66
• EFFICIENZA DEL MODULO: 23.0%
• Tolleranza di potenza: da 0 a + 3%
• Condizioni STC: 1000 W / m², , 25 ° C, , SONO 1,5 G

Parametri elettrici con irradianza posteriore del 10%

• Potenza massima (Pmax:) 497 W
• Tensione in circuito aperto (VOC:) 40.60 V
• Tensione al punto di forza massimo (VMP:) 33.68 V
• Corrente di cortocircuito (ISC:) 15.58
• Corrente al punto di massima potenza (Imp:) 14.75

Coefficienti di temperatura

• Coefficiente di temperatura ISC (α_Isc:) + 0.045%/°C
• Coefficiente di temperatura VOC (β_VOC:) -0,250%/°C
• Coefficiente di temperatura Pmax (γ_PMP:) -0,290%/°C

Condizioni operative

• Tensione massima del sistema: 1500 V DC
• Temperatura operativa: -40 ° C a +85 ° C
• Fusibile massimo in serie: 30 A
• Carico frontale massimo statico: 5400 PA
• Parecchio massimo di carico statico: 2400 PA
• NOCT: 45 ± 2 ° C
• Bifacialidad: 80% ± 10%
• Classe di sicurezza: Classe II
• Comportamento contro il fuoco: UL Tipo 38 / Classe C

Parametri meccanici

• Tipo di cella: mONOCRISTALLINA N-TYPE BYCUM +, 16BB
• Numero di celle: 108 cellule medie (6 x 18)
• Dimensioni: 1762 x 1134 x 30 mm
• Peso: 22 kg
• Vetro anteriore / posteriore: 1,6 mm / 1,6 mm
• Finitura: Completo nero
• Scatola di connessione: IP68, 3 diodi
• Sezione cavo: 4 mm² (IEC), , 12 AWG (UL)
• Connettore: QC 4.10-35 / MC4-EVO2A
• Lunghezza del cavo (con connettore:) verticale 400 mm (+) / 200 mm (-); orizzontale 1200 mm (+) / 1200 mm (-)

Imballaggio

• Moduli per pallet: 36 unità
• Moduli per contenitore 40 'HQ: 936 unità

Garanzia

• Garanzia del prodotto: 25 anni
• Garanzia di energia lineare: 30 anni
• Degrado del primo anno: 1%
• Degrado annuale: 0.4% per 30 anni
• Potenza garantita 30 anni: 87.4%

Certificazioni

• Prodotto: IEC 61215, , IEC 61730, , UL 61215, , UL 61730
• Sistemi di gestione: ISO 9001: 2015, , ISO 14001: 2015, , ISO 45001: 2018, , IEC 62941: 2019
• Tag: CE, , TÜV, , ETL

Domande frequenti (FAQ)

1. Un pannello bifacciale significa nel tetto di una casa?

Sì, sebbene il guadagno posteriore dipenda dall'assemblea. In un tetto inclinato che copre la parte posteriore riceve poca luce, ma il modulo continua a contribuire ai vantaggi di doppio vetro, il tecnologia N-Tipo e il 25 anni di garanzia del prodotto. Dove la bifiaity segna la differenza è in pergole, , portici e copertine piatte con struttura inclinata, dove puoi avvicinarsi al 497 W indicando JA Solar con irradianza posteriore del 10%.

2. Che cosa significa che il pannello è pieno?

Che sia le cellule che il telaio e l'aspetto generale del modulo nero, nessuna linea d'argento visibile. È la finitura preferita per le abitazioni con tetto scuro o ardesia, facciate moderne e pergole in aree visibili, perché il pannello è completamente integrato con discrezione.

3. Quanti pannelli JA Solar 460W ho bisogno?

Come riferimento, 8 moduli aggiunto 3,68 kWP, , 10 moduli raggiungere 4.6 kWP e 13 moduli venire 5.98 kWP, occupando alcuni 2 m² per pannello. Se preferisci una soluzione completa con inverter, struttura e cablaggio già dimensionati, consultare il nostro kit solari.

4. È compatibile con microinverter?

Con un Imp di 13.66 a e uno ISC 14.43 A in STC, è compatibile con molti microinverter attuale, a condizione che la sua corrente di ingresso supporti anche l'aumento del guadagno bifacciaiale (ISC 15.58 A con irradianza posteriore del 10%). Esaminare sempre la scheda del microinverter prima di scegliere.

5. Quale garanzia fa il JA Solar JAM54D41-460 / LBS?

JA Solar offerte 25 anni di garanzia del prodotto affrontare difetti di produzione e 30 anni di garanzia di energia lineare, con un massimo degrado di 1% il primo anno e da 0,4% annuo, che garantisce almeno a 87.4% del potere iniziale dell'anno 30.

6. Dove posso trovare di più prima di acquistare?

Nel Blog Tienda Solar troverete guide d'acquisto, confronti tra pannelli singoli e bifacciali, suggerimenti per l'installazione di piastre in pergole e articoli tecnici preparati da esperti in fotovoltaico.
