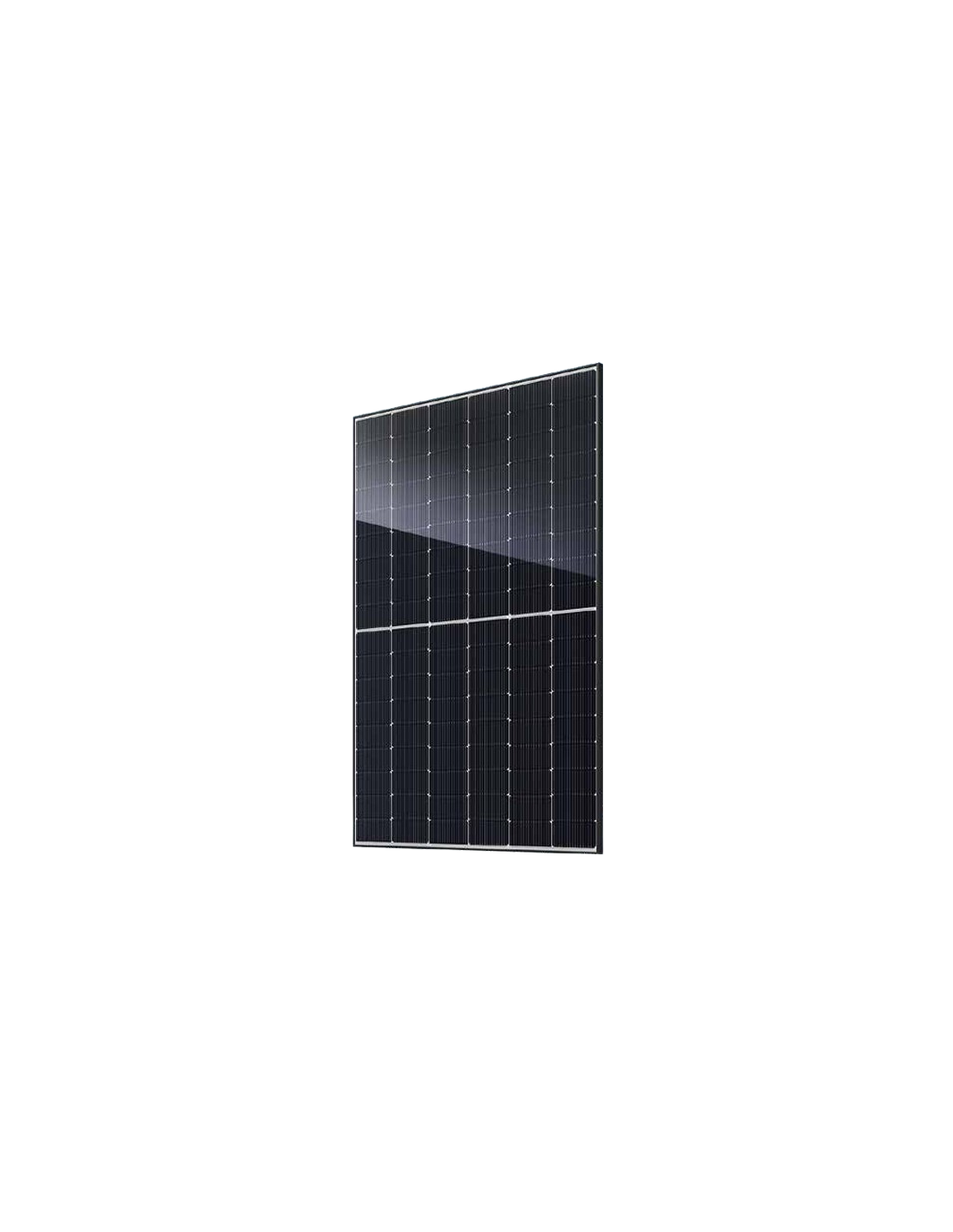

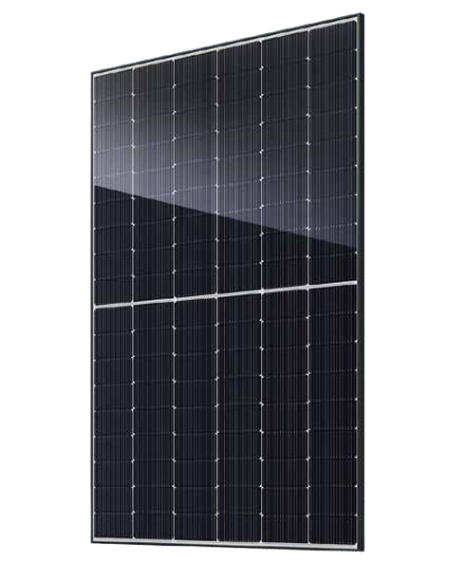

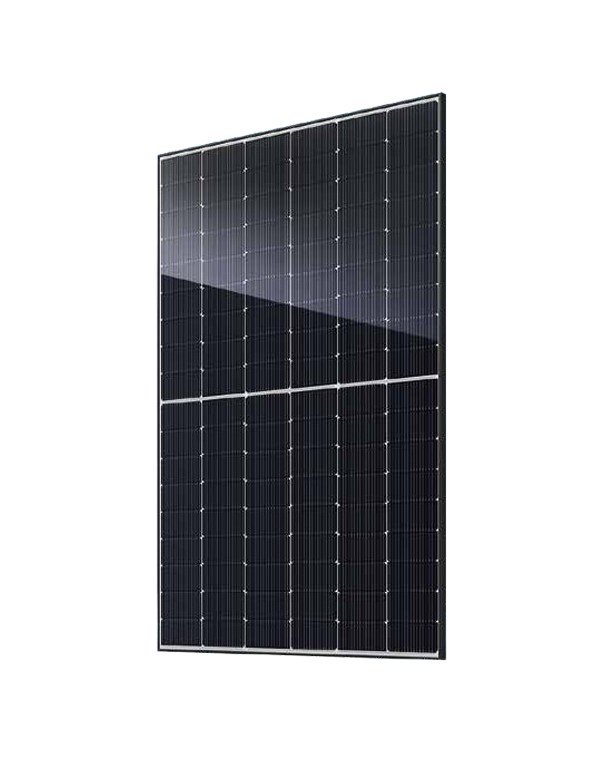

Volles schwarzes Bifacial Solar Panel JA Solar 460W JAM54D41-460 / LB

Vorteile des Sonnenkollektors JA Solar 460W Full Black Jam54D41-460 / LB

Bis vor kurzem, der ein Panel wollte all-schwarz um es in das Dach Ihres Hauses zu integrieren, musste es Bifazientechnologie und einen Teil der Effizienz aufgeben. Die JAM54D41-460 / LBS brechen sie dieses engagement: vereint eine ästhetik Voll schwarz gepflegten n-Typzellen der letzten Generation, , doppelglas und produktion von beiden gesichtern, im kompakten format von 108 strümpfezellen es ist zum standard des häuslichen selbstverbrauchs geworden.

N-Typ-Bycum + -Zellen mit bis zu 26% Zelleneffizienz

JA Solar verwendet ihre zellen in dieser serie no-Bycium + mit technologie 16BB und architektur MBB der Medienzelle, wer erreicht a zellumwandlungseffizienz bis zu 26%. Auf dem Modulebene bietet das 460 W-Modell a 23.0% der effizienz, was einigen entspricht 230W pro Quadratmeter deck.

Die 16 Sammelschienen verteilen den Strom auf mehr Weise, reduzieren das widerstandsverluste und sie machen die Zelle toleranter für Mikrofixes. Zusätzlich, JA Solar hebt ein beste antwort mit geringer bestrahlung, nützlich in ost-west-orientierungen, erste stunden des tages und bewölkte tage.

Bisibilität im Wohnungsformat

Die hinterglas von 1,6 mm es ermöglicht die Rückseite des Moduls, das reflektierte Licht zu erfassen. Mit einer 80% bisibialität ± 10% und ein 10% hinteres bestrahlungsverhältnis, JA Solar zeigt eine kraft von an 497 W, einige 37 W plus mit Panel (ca. 8%). Wenn dieser Vorteil mehr verwendet wird, ist in hohen Baugruppen:

• Pergolas und Sonnenverübungen, wo das licht den rücken vom boden erreicht.
• Flache Abdeckungen mit geneigten strukturen und klaren oberflächen.
• Marquesins und Zimmer in gärten oder parkplätzen.

In einem gekippten Dach mit Coplanar-Halterung wird der hintere Verstärkung reduziert, aber das Modul hält die Vorteile von Doppelglas in Haltbarkeit und Ästhetik aufrecht.

Leistung gegen Wärme und Abbau

Mit einer pMAX Temperaturkoeffizient von -0,290%/°C, der wärmeleistungsverlust ist enthalten: beitragsorientativ mit der zelle 65 ° C, die theoretische reduktion wäre ein 11.6% in Bezug auf Laborbedingungen. Technologie NO-Typ stellt auch a dar Sehr niedrig, das spiegelt sich in einer anspruchsvollen garantie wider: 1% abbau das erste jahr und 0,4% pro jahr für 30 jahre, bis zum 87.4% der ursprünglichen Macht. Nach der Vergleichskurve von JA Solar, ein standardmodul würde auf der 83.1%.

Produktgarantie von 25 Jahren

Im Gegensatz zu vielen Panels, die zwischen 12 und 15 Jahren bieten, hat diese Serie Full Black 25 jahre produktgarantie, eine sehr relevante Berichterstattung in einer Wohnanlage, die letzte Jahrzehnte entwickelt wurde. Auf Tienda Solar wir arbeiten mit solarplatten von den ersten ebenenherstellern als JA Solar damit ihre investition langfristig geschützt werden kann.

Wie man integriert JA Solar 460W Voll schwarz in Ihrer Installation

Montage auf Dach und Pergola

Mit 1762 x 1134 x 30 mm und 22 kg, setzt jedes modul einige an 11 kg / m² auf der Abdeckung, nicht mit der Struktur. Ist ein angenehmes Format der Manipulation von zwei Betreibern und kompatibel mit der Mehrheit von strukturen für sonnenkollektoren coplanares, Fliesen, Blatt oder Neigung. Unterstützt 5400 PA-Front-Static-Aufladung und 2400 Pa auf der Rückseite.

Verdrahtung und Anschlüsse

Die Module enthalten 4 mm² kabel mit anschlüssen QC 4.10-35 / MC4-EVO2A. Die Längen sind für jede Orientierung ausgelegt: 400 mm (+) / 200 mm (-) in vertikal und 1200 mm (+) / 1200 mm (-) in horizontal. Das Modul ist Sicherheit der Klasse II und gibt ein maximale Systemspannung von 1500 V DC.

Konfiguration von Saiten: Orientierungsbeispiel

Mit einer VOC 40.60 v und a vOC-Koeffizient von -0,250%/°C, nach -10 ° C die offene schaltungsspannung jedes moduls würde bis zu einigen aufstehen 44,2 V. In einem solar-wechselrichter wohn- 600 V DC der maximalen spannung könnte theoretisch anschließen 13 module nach saite, und sogar 22 module mit einer solar-wechselrichter von 1000 V DC. Diese Werte sollten immer mit dem MPPT-Fenster des Geräts und der Mindesttemperatur des Bereichs validiert werden.

Solar-Wechselrichter und lagerung

Die Import von 13,66 a in stc (14.75 mit einem 10% heckverstärker) ist es mit der gesamtheit von kompatibel wechselrichter hybrid von wechselrichter vernetzung wohnzimmer sowie viele mikrowechselrichter der letzten Generation. Wenn Sie auch in der Nacht Solarenergie nutzen möchten, kombinieren Sie sie mit lithiumbatterien.

Detaillierte technische Eigenschaften

Elektrische Parameter in STC

• Nominale Maximalleistung (PMAX:) 460 W
• Spannung im Freikreis (VOC:) 40,60 V
• Spannung am maximalen Power Point (VMP:) 33.68 V
• Kurzschlussstrom (ISC:) 14.43
• Strom am Punkt der maximalen Leistung (Imp:) 13.66
• Effizienz des Moduls: 23.0%
• Leistungstoleranz: 0 bis + 3%
• STC-Bedingungen: 1000 W / m², , 25 ° C, , BIN 1,5G

Elektrische Parameter mit 10% Rückstrahlung

• Maximale Leistung (PMAX:) 497 W
• Spannung im Freikreis (VOC:) 40,60 V
• Spannung am maximalen Power Point (VMP:) 33.68 V
• Kurzschlussstrom (ISC:) 15.58
• Strom am Punkt der maximalen Leistung (Imp:) 14.75

Temperaturkoeffizienten

• ISC-Temperaturkoeffizient (α_isc:) + 0.045%/°C
• VOC-Temperaturkoeffizient (β_VOC:) -0,250%/°C
• PMAX-Temperaturkoeffizient (γ_PMP:) -0,290%/°C

Betriebsbedingungen

• Maximale Systemspannung: 1500 V DC
• Betriebstemperatur: -40 ° C bis +85 ° C
• Maximale Sicherung in Reihe: 30 A
• Maximale statische Frontlast: 5400 Pa
• Maximale statische Last hinten: 2400 Pa
• NOCT: 45 ± 2 ° C
• Bifacialidad: 80% ± 10%
• Sicherheitsklasse: Klasse II
• Verhalten gegen Feuer: Ul Typ 38 / Klasse C

Mechanische Parameter

• Art der Zelle: monokristalline n-Typ bycum +, 16bb
• Anzahl der Zellen: 108 durchschnittszellen (6 x 18)
• Maße: 1762 x 1134 x 30 mm
• Gewicht: 22 kg
• Front- / Heckglas: 1,6 mm / 1,6 mm
• Beenden: Voll schwarz
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4 mm² (IEC), , 12 AWG (UL)
• Stecker: QC 4.10-35 / MC4-EVO2A
• Kabellänge (mit Anschluss:) vertikale 400 mm (+) / 200 mm (-); horizontale 1200 mm (+) / 1200 mm (-)

Verpackung

• Module pro Palette: 36 einheiten
• Module von Container 40 'HQ: 936 einheiten

Garantie

• Produktgarantie: 25 jahre
• Lineare Energiegarantie: 30 jahre
• Erstes Abbau: 1%
• Jährlicher Abbau: 0.4% 30 jahre lang
• Garantierte Leistung 30 Jahre: 87.4%

Zertifizierungen

• Produkt: IEC 61215, , IEC 61730, , UL 61215, , UL 61730
• Managementsysteme: ISO 9001: 2015, , ISO 14001: 2015, , ISO 45001: 2018, , IEC 62941: 2019
• Stichwort: EG, , TÜV, , ETL

Häufig gestellte Fragen (FAQ)

1. Bedeutet ein Bildepanel im Dach eines Hauses?

Ja, obwohl die hintere Verstärkung von der Anordnung abhängt. In einem gekippten Dach, das das Rückpresselkopieren, erhält wenig Licht, aber das Modul beitrug weiterhin die Vorteile von doppelglas, das technologie n-Typ und die 25 jahre produktgarantie. Wo Bisibialität den Unterschied markiert, ist in pergolen, , veranden und flache abdeckungen mit gekippter struktur, wo sie sich an die sich nähern können 497 W angabe JA Solar mit 10% rückstrahlung.

2. Was bedeutet das, dass das Panel voll schwarz ist?

Dass sowohl die Zellen als auch der Rahmen und der allgemeine Aspekt des Moduls sind schwarz, keine sichtbaren silbernen Linien. Es ist das bevorzugte Abgang für Wohnungen mit dunklem Dach oder Schiefer, modernen Fassaden und Pergolas in sichtbaren Bereichen, da das Panel sehr diskret integriert ist.

3. Wie viele Paneele JA Solar 460W ich brauche?

Als Referenz, 8 module zusätzlich 3,68 kwp, , 10 module erreichen 4.6 kwp und 13 module kommen zu 5.98 kwp, und ein paar besetzen 2 m² pro panel. Wenn Sie eine vollständige Lösung bevorzugen solar-wechselrichter, struktur und verdrahtung bereits dimensioniert, konsultieren sie unsere sonnenkits.

4. Ist es kompatibel mit mikrowechselrichter?

Mit einer Import von 13,66 a und eine ISC 14.43 A in STC ist es mit vielen kompatibel mikrowechselrichter derzeit, vorausgesetzt, dass sein einstiegsstrom den anstieg durch bricäicales gain (ISC 15.58 A mit 10% Rückstrahlung). Überprüfen Sie immer die Registerkarte des mikrowechselrichter bevor sie sich entscheiden.

5. Welche Garantie tut das JA Solar JAM54D41-460 / LBS?

JA Solar bietet an 25 jahre produktgarantie herstellungsdefekte gegenüberstellen und 30 jahre lineare energiegarantie, mit einem maximalen abbau von 1% im ersten jahr und von 0,4% jährlich, was für mindestens einen gewährleistet 87.4% der anfänglichen macht des jahres 30.

6. Wo kann ich noch mehr erfahren, bevor ich mich kaufe?

In dem Blog Tienda Solar sie finden kaufhandbücher, vergleiche zwischen ein-vorsicht- und bifacial-panels, tipps zur installation von platten in pergolas und technischen gegenständen, die von experten in der photovoltaik hergestellt werden.
