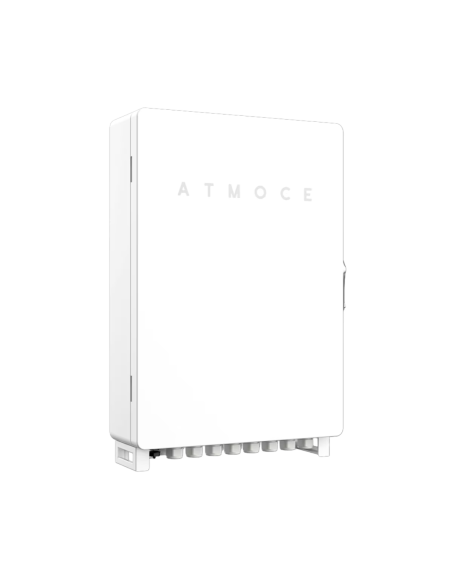

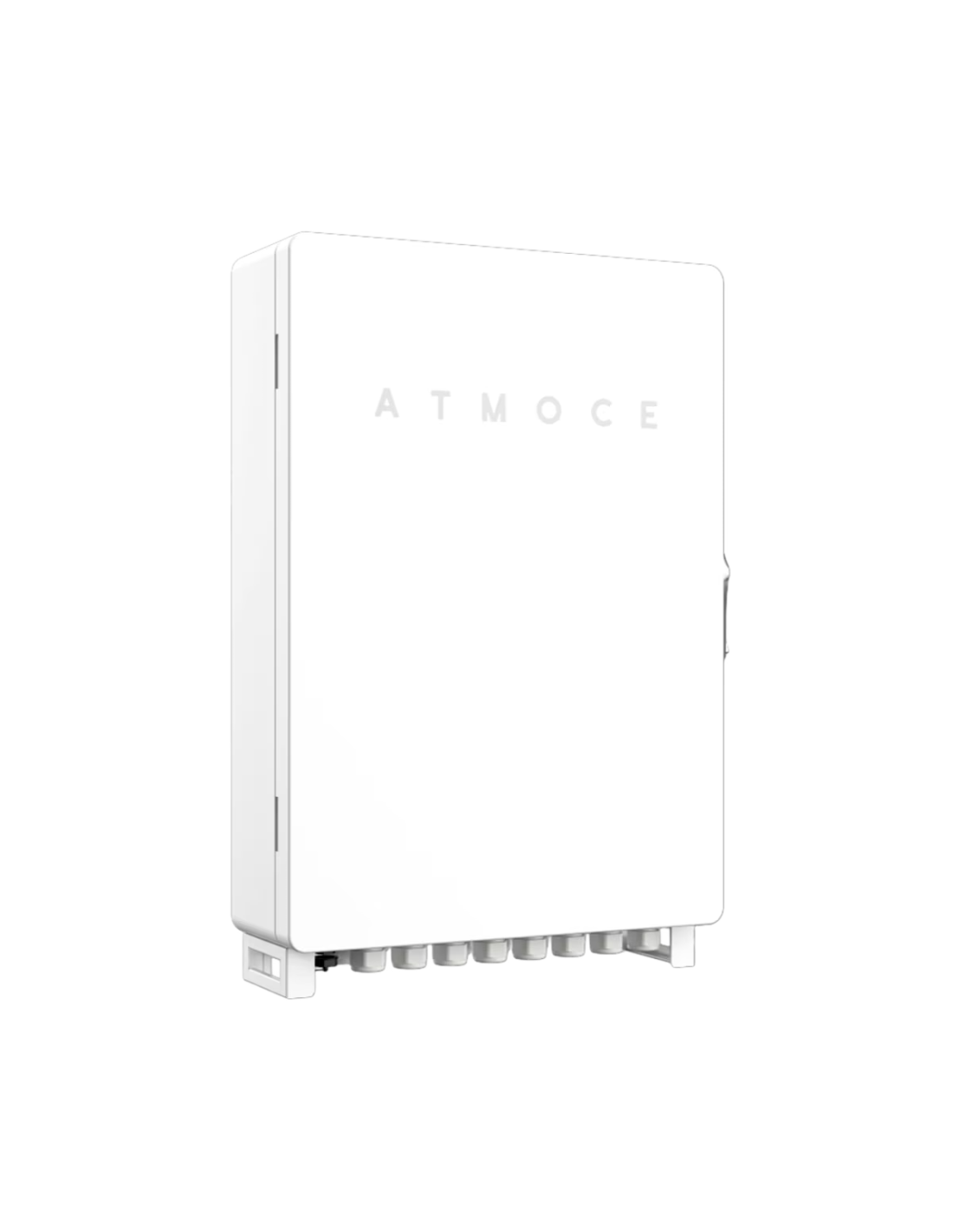

Combiner Box Industrial Atmoce MC100-Wye-8in1

Un Combinador Pensado para Escala Industrial

El M-CombinerX MC100-Wye-8in1 da un salto de escala respecto a la familia residencial MC100/MC100-T: sus 8 entradas independientes de 32A permiten conectar un número muy superior de ramales de microinversores o líneas de batería, mientras que el interruptor general de 250A y las secciones de cable de hasta 120mm² en el lado de red reflejan una capacidad de manejo de potencia muy superior a la de un cuadro residencial. Esta arquitectura lo hace idóneo para instalaciones comerciales, naves industriales o proyectos de generación distribuida de mayor tamaño.

Su configuración maestro-esclavo escalable a nivel MW es quizás su característica más diferencial: varias unidades M-CombinerX pueden trabajar coordinadas entre sí para gestionar instalaciones de potencia muy elevada, algo que ningún combinador residencial de la gama Atmoce permite. Esta escalabilidad, unida a la integración conjunta de sistemas fotovoltaicos y de almacenamiento, convierte a este equipo en la pieza central de proyectos de autoconsumo industrial a gran escala.

Protección y Monitorización de Nivel Industrial

El equipo incorpora un controlador NSP (Network and System Protection) con su correspondiente contactor NSP, un elemento de protección específico para sistemas de mayor potencia que no aparece en la gama residencial. A esto se suman 2 unidades de SPD de señal (Up≤30V), una protección SPD general de 20kA y 3 sensores CT de 250A con precisión del 0,5%, permitiendo una medición robusta de la corriente en cada fase incluso en escenarios de alta demanda.

La comunicación también está reforzada para entornos de mayor exigencia: el PLC alcanza más de 350 metros de alcance y el Ethernet hasta 800 metros, distancias muy superiores a las de un combinador residencial, pensadas para naves o plantas de generación donde el equipo puede quedar alejado del punto de supervisión central.

Características Técnicas Detalladas

Parámetros eléctricos:

• Configuración de red: trifásica (3/N~)
• Tensión nominal: 220/380V, 230/400V, 240/415V AC
• Rango de tensión (L a N): 176V ~ 276V
• Frecuencia nominal: 50 / 60Hz
• Rango de frecuencia extendido: 45Hz ~ 65Hz
• Categoría de sobretensión: III

Componentes incluidos:

• M-Gateway: 1 unidad
• SPD: 1 unidad, In 20kA, 4 polos
• Interruptor SPD: 1 unidad, 25A, 4 polos
• Interruptor de gateway: 1 unidad, 10A, 4 polos
• Interruptores PV/batería: 8 unidades, 32A, 4 polos
• Interruptor general de red: 1 unidad, 250A, 4 polos
• Sensores CT de PV: 3 unidades de 250A, precisión 0,5%
• Controlador NSP: 1 unidad (protección de red y sistema)
• Contactor NSP: 1 unidad
• SPD de señal: 2 unidades, Up≤30V

Parámetros mecánicos:

• Dimensiones (An x Al x Pr): 600 x 850 x 200mm
• Peso: 42kg
• Rango de temperatura ambiente: -30°C ~ 50°C
• Refrigeración: convección natural
• Grado de protección: IP65, exterior
• Sección de cable lado PV: 4 ~ 6mm²
• Sección de cable lado red: 95 ~ 120mm²
• Sección de cable de comunicación: 0,25 ~ 0,75mm²
• Ruido: <25dB
• Altitud máxima: 3000m
• Clase de protección: I
• Grado de contaminación: III

Comunicación:

• Lado PV: PLC
• Lado dispositivo: Ethernet (100Mb/10Mb, hasta 400m a 100Mb / 800m a 10Mb), RS485
• Hacia Atmoce-Cloud: WiFi 2,4GHz, Ethernet (100Mb/10Mb)
• App Atmozen: Bluetooth (BLE) 2,4GHz

Certificaciones: IEC 61439-1/-2 (seguridad), IEC 62311 (salud), IEC 61000-6-1/-2/-3/-4 (EMC), EN 301489-1/-17, EN 300328 (espectro radioeléctrico), EN 50065-1/-2 (PLC).

Preguntas Frecuentes (FAQ)

1. ¿Cuántas entradas de fotovoltaica o batería admite?
Admite hasta 8 entradas independientes, cada una con su propio interruptor de 32A a 4 polos, pudiendo combinar líneas fotovoltaicas y de batería según las necesidades del proyecto.

2. ¿Qué diferencia a este equipo de los combinadores residenciales MC100/MC100-T?
Es un equipo de escala industrial: su interruptor general de 250A, sus secciones de cable de hasta 120mm² en el lado de red y su configuración maestro-esclavo escalable a nivel MW lo sitúan muy por encima de la capacidad de la gama residencial.

3. ¿Se pueden conectar varias unidades entre sí?
Sí, el equipo soporta una configuración maestro-esclavo escalable hasta nivel MW, permitiendo coordinar múltiples unidades en instalaciones de gran potencia.

4. ¿Qué es el controlador NSP?
Es el controlador de Protección de Red y Sistema (Network and System Protection), un elemento de seguridad adicional presente en este modelo industrial que no aparece en los combinadores residenciales de la gama.

5. ¿Qué alcance tiene la comunicación de este equipo?
El PLC alcanza más de 350 metros y el Ethernet hasta 800 metros, distancias pensadas para instalaciones industriales de mayor superficie. Consulta más contenido técnico en el Blog de Tienda Solar.
