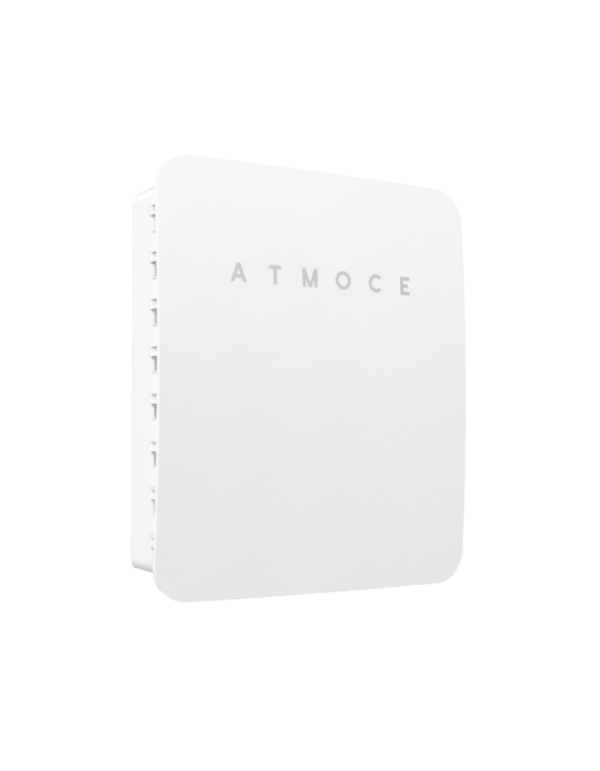

Backup Atmoce MU100-T Trifásico 80A

La Versión Trifásica del Sistema de Respaldo Atmoce

El MU100-T lleva la función de bypass y conmutación del M-Backup a instalaciones con acometida trifásica, manteniendo exactamente las mismas dimensiones exteriores que la versión monofásica (447 x 389 x 124mm) pero incorporando interruptores de 4 polos en lugar de 2, acordes a su naturaleza trifásica. Este mismo formato compacto en ambas versiones facilita la estandarización de espacio de instalación para instaladores que trabajan con ambos tipos de acometida.

Su función principal es idéntica a la del modelo monofásico: actuar como punto de conmutación entre la red eléctrica, el cuadro de distribución de la vivienda o local, y el sistema de generación y almacenamiento Atmoce (microinversores, baterías de litio y M-Combiner trifásico), garantizando continuidad de suministro mediante su interruptor de bypass en caso de mantenimiento o indisponibilidad del sistema de respaldo.

Mismo Amperaje, Mayor Fase

A diferencia de lo que cabría esperar, el MU100-T mantiene la misma corriente máxima de 80A que la versión monofásica en cada una de sus líneas (combinador/carga, red y cuadro de distribución), pero al tratarse de una configuración trifásica, esto se traduce en una capacidad de potencia total sensiblemente superior para la instalación, adecuada para viviendas de mayor consumo o pequeñas instalaciones comerciales con acometida trifásica.

Características Técnicas Detalladas

Componentes incluidos:

• Interruptor combinador/carga: 1 unidad, 80A, 4 polos
• Interruptor de bypass: 1 unidad, 80A, 4 polos
• Interruptor de red: 1 unidad, 80A, 4 polos

Parámetros eléctricos:

• Configuración de red: trifásica (3/N~)
• Tensión nominal: 220/380V, 230/400V AC
• Rango de tensión (L a N): 184V ~ 276V
• Frecuencia nominal: 50 / 60Hz
• Rango de frecuencia extendido: 45Hz ~ 65Hz
• Corriente máxima de combinador/carga: 80A
• Corriente máxima de red: 80A
• Corriente máxima de cuadro de distribución: 80A
• Categoría de sobretensión: III

Parámetros mecánicos:

• Dimensiones (An x Al x Pr): 447 x 389 x 124mm
• Peso: 6kg
• Rango de temperatura ambiente: -30°C ~ 50°C
• Refrigeración: convección natural
• Grado de protección: IP65, exterior
• Sección de cable lado combinador/carga: 16 ~ 25mm²
• Sección de cable lado red: 16 ~ 25mm²
• Sección de cable lado cuadro de distribución: 16 ~ 25mm²
• Sección de cable de comunicación: 0,25 ~ 0,75mm²
• Ruido: <25dB
• Altitud máxima: 3000m
• Clase de protección: II
• Grado de contaminación: III

Comunicación: CAN, DO (salida digital)

Certificaciones: IEC 61439-1/-2 (seguridad), IEC 62311 (salud), EN 301489-1/-17, IEC 61000-6-1/-2/-3/-4 (EMC), EN 300328 (espectro radioeléctrico).

Preguntas Frecuentes (FAQ)

1. ¿En qué se diferencia el MU100-T del MU100-S monofásico?
El MU100-T está diseñado para instalaciones trifásicas, con interruptores de 4 polos en lugar de 2, y un peso ligeramente superior (6kg frente a 3,6kg), manteniendo las mismas dimensiones exteriores y la misma corriente máxima de 80A.

2. ¿Qué corriente máxima soporta?
Soporta hasta 80A tanto en el lado de red como en el de distribución, la misma cifra que la versión monofásica, pero repartida en 3 fases.

3. ¿Es apto para instalación en exterior?
Sí, cuenta con protección IP65 y un rango de temperatura de funcionamiento de -30°C a 50°C, diseñado específicamente para exterior.

4. ¿Para qué tipo de instalaciones está pensado?
Está indicado para viviendas de mayor consumo o pequeñas instalaciones comerciales con acometida trifásica, donde se requiera continuidad de suministro ante cortes de red.

5. ¿Cómo se comunica con el resto del sistema Atmoce?
Mediante protocolo CAN y salida digital (DO), integrándose con el M-Combiner trifásico y el resto de equipos de gestión energética Atmoce. Consulta más contenido técnico en el Blog de Tienda Solar.
