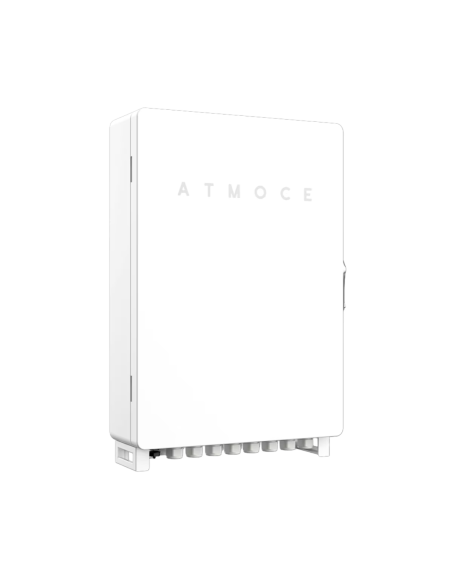

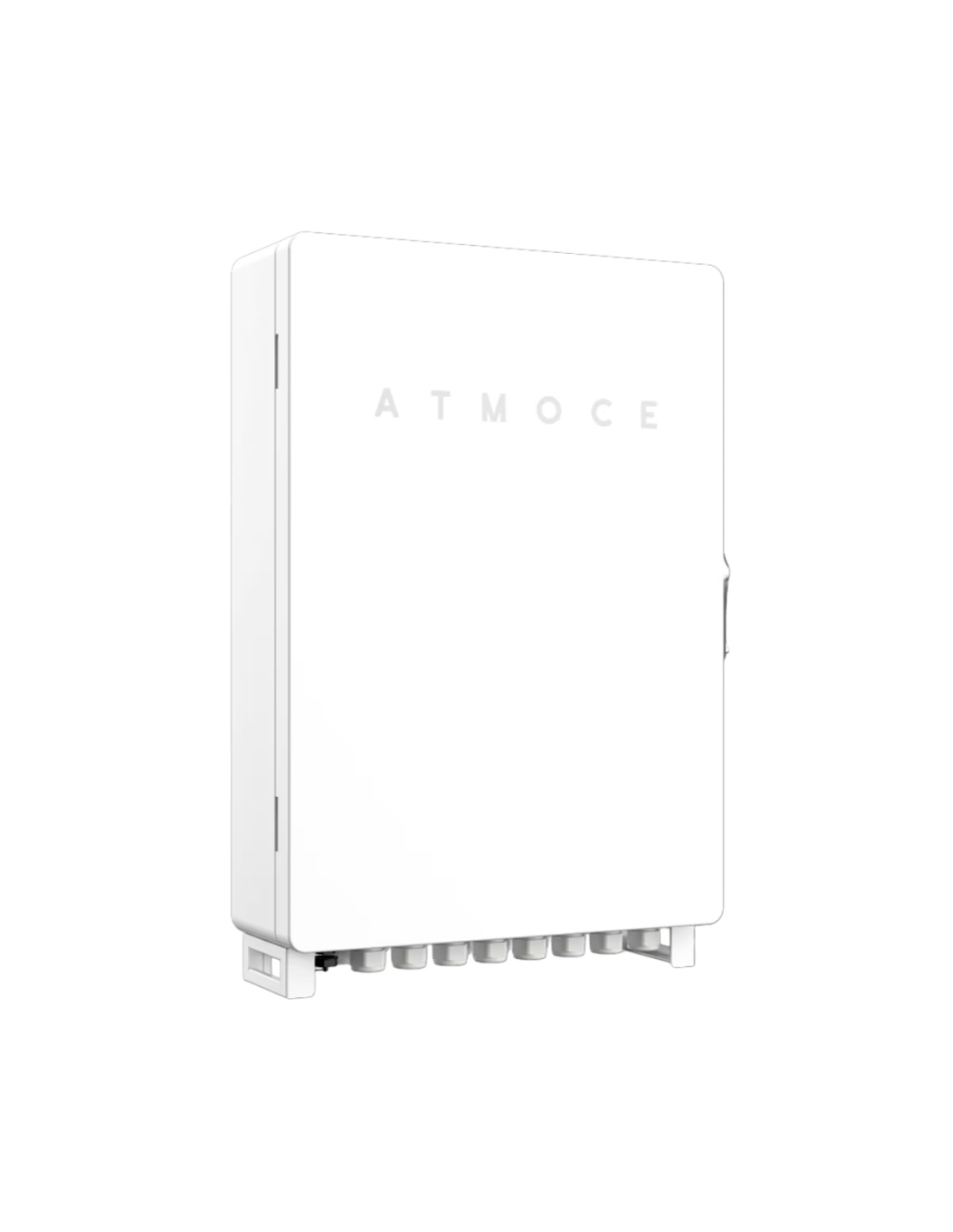

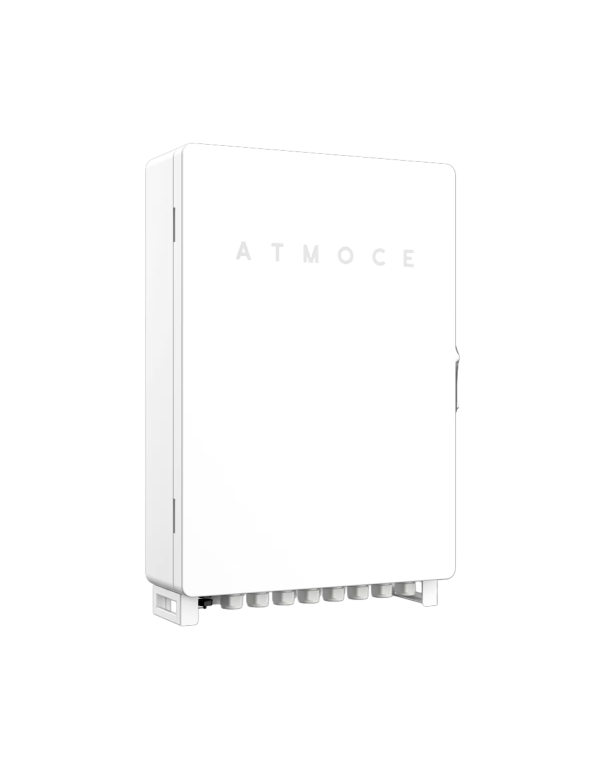

Industrielle Kombinierende Atmoce MC100-Wye-8in1

Ein Combiner für industrielle Maßstab

Der M-Combinerx MC100-Wye-8in1 es gibt einen Saal-Sprung im Vergleich zur Wohnfamilie MC100/MC100-T: seine 8 unabhängige 32A-Einträge erlauben Sie Ihnen, eine sehr überlegene Anzahl von Zweigen zu verbinden mikrowechselrichter oder Batterielinien, während die 250A General Switch und die Kabelabschnitte hoch 120mm² auf der Netzwerkseite sie spiegeln eine Vielzahl von Stromverarbeitungskapazitäten wider, die viel höher ist als der einer Wohnkiste. Diese Architektur macht es ideal für kommerzielle Einrichtungen, Industriegebäude oder größere verteilte Generationsprojekte.

Euer eure master-Master-Slave-Konfiguration auf MW-Ebene es ist vielleicht seine differentielle Funktion: Mehrere M-Combinerx-Einheiten können miteinander koordiniert werden, um sehr hohe Leistungsanlagen zu verwalten, etwas, das kein Wohnsitzbereich des Sortiments Atmoce ermöglicht. Diese Skalierbarkeit zusammen mit gemeinsame Integration von Photovoltaik- und Speichersystemen, Nehmen Sie diese Ausrüstung in das Herzstück großes industrielles Selbstverbrauchsprojekte.

Schutz und Überwachung des industriellen Niveaus

Das Team beinhaltet ein nSP-Controller (Netzwerk- und Systemschutz) mit seinem entsprechenden nSP-Schütz, Ein spezifisches Schutzelement für höhere Stromsysteme, das nicht im Wohnbereich erscheint. Dazu werden sie hinzugefügt 2 Einheiten SPD-Signal (Up ≤ 30V), ein Schutz 20ka General SPD und 3 CT-Sensoren 250A mit Präzision von 0,5%, wodurch eine robuste Messung des Stroms in jeder Phase auch in hohen Bedarfszenarien ermöglicht wird.

Die Kommunikation ist auch für Umgebungen mit größerer Nachfrage verstärkt: das Die SPS erreicht mehr als 350 Meter Reichweite und die Ethernet bis 800 Meter, Entfernungen, die viel höher sind als der von einem Wohnkombiner, der für Schiffe oder Erzeugungsanlagen konzipiert ist, in denen das Gerät vom zentralen Überwachungspunkt entfernt sein kann.

Detaillierte technische Eigenschaften

Elektrische Parameter:

• Netzwerkkonfiguration: dreiphasig (3 / n ~)
• Nennspannung: 220/380V, 230/400V, 240 / 415V AC
• Spannungsbereich (L A n): 176V ~ 276V
• Nennfrequenz: 50 / 60Hz
• Erweiterte Frequenzbereich: 45Hz ~ 65 Hz
• Überspannungskategorie: III

Komponenten enthalten:

• M-Gateway: 1 Einheit
• SPD: 1 Einheit, in 20ka, 4 Polen
• SPD-Switch: 1 Einheit, 25A, 4 Polen
• Gateway-Schalter: 1 Einheit, 10A, 4 Polen
• PV / Batterieschalter: 8 Einheiten, 32A, 4 Polen
• Allgemeiner Netzwerkschalter: 1 Einheit, 250A, 4 Pole
• PV-Sensoren CT: 3 Einheiten von 250A, Präzision 0,5%
• Nsp controller: 1 Einheit (Netzwerkschutz und System)
• NSP-Schütz: 1 Einheit
• SPD-Signal: 2 Einheiten, up ≤ 30V

Mechanische Parameter:

• Abmessungen (ein X bei X PR): 600 x 850 x 200mm
• Gewicht: 42kg
• Raumtemperatur: -30 ° C ~ 50 ° C
• Kühlung: natürliche Konvektion
• Schutzart: IP65, außen
• Kabelabschnitt PV-Seite: 4 ~ 6mm²
• Kabelabschnitt Netzwerk: 95 ~ 120mm²
• Kommunikationskabelabschnitt: 0,25 ~ 0,75 mm²
• Lärm:
• Maximale Höhe: 3000m
• Schutzklasse: ICH
• Grad der Kontamination: III

Kommunikation:

• PV-Seite: SPS
• Seitengerät: Ethernet (100 MB / 10 MB, bis zu 400 m bis 100 MB / 800m bis 10 MB), RS485
• In Richtung Atmoce-Cloud: WIFI 2,4GHZ, Ethernet (100 MB / 10 MB)
• App atmozmen: Bluetooth (BLE) 2,4 GHz

Zertifizierungen: IEC 61439-1 / -2 (Sicherheit), IEC 62311 (Gesundheit), IEC 61000-6-1 / -2 / -3 / -4 (EMV), EN 301489-1 / -17, EN 300328 (Funkspektrum), EN 50065-1 / -2 (SPS).

Häufig gestellte Fragen (FAQ)

1. Wie viele Photovoltaik- oder Batterieeinträge geben Sie zu?
Gibt zu 8 Unabhängige Einträge, Jeweils mit einem eigenen Schalter 32a bis 4 Polen, der in der Lage ist, Photovoltaik- und Batteri-Linien gemäß den Anforderungen des Projekts zu kombinieren.

2. Was ist der Unterschied zu diesem Team von den Wohnenkombinationen MC100/MC100-T?
Ist ein Team von industriewaage: Ihr 250A-Generalschalter, Ihre Kabelabschnitte bis 120 mm² auf der Netzwerkseite und Ihre MAG-Master-Slave-Konfiguration Ihrer MW-Ebene befinden sich weit über der Kapazität des Wohnbereichs.

3. Können mehrere Einheiten miteinander verbunden werden?
Ja, das Team unterstützt a skalierbare Master-Slave-Konfiguration auf MW-Ebene, und ermöglichen die Koordinierung mehrerer Einheiten in Hochleistungsanlagen.

4. Was ist der NSP-Controller?
Ist der netzwerkschutzcontroller und -system (Netzwerk- und Systemschutz), Ein zusätzliches Sicherheitselement, das in diesem industriellen Modell vorhanden ist, das nicht in den Wohnkombinern des Sortiments erscheint.

5. In welchem Bereich hat die Kommunikation dieses Geräts?
Die SPS erreicht mehr als 350 Meter und die Ethernet bis 800 Meter, Entfernungen, die für größte Industrieanlagen entworfen wurden. Weitere technische Inhalte in der Blog Tienda Solar.
