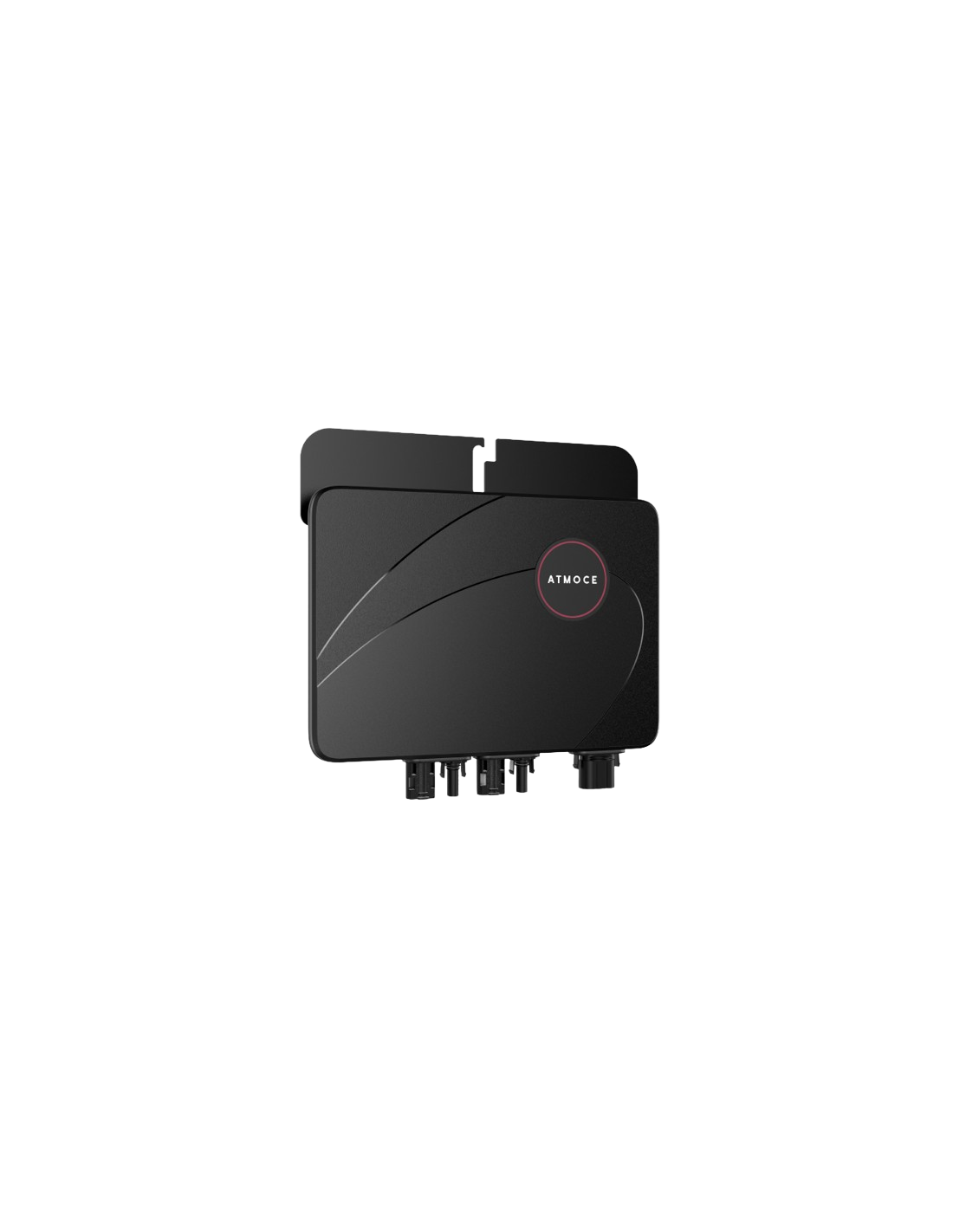

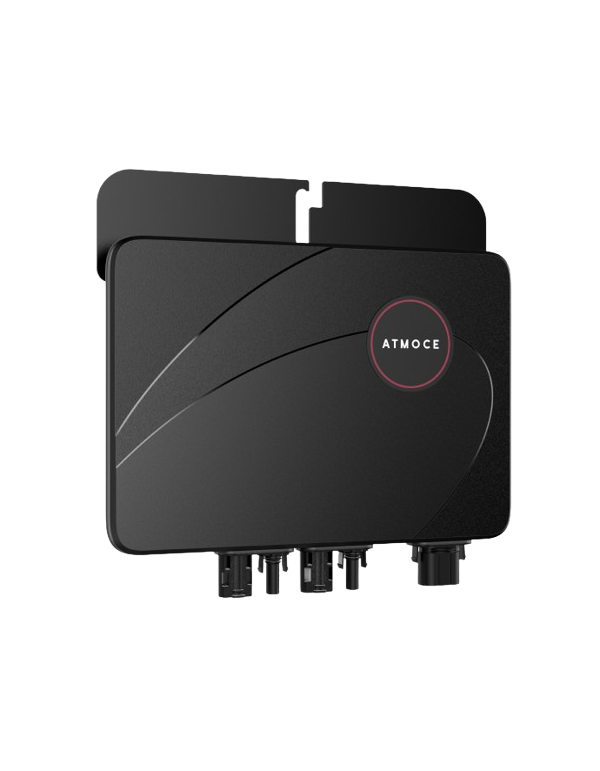

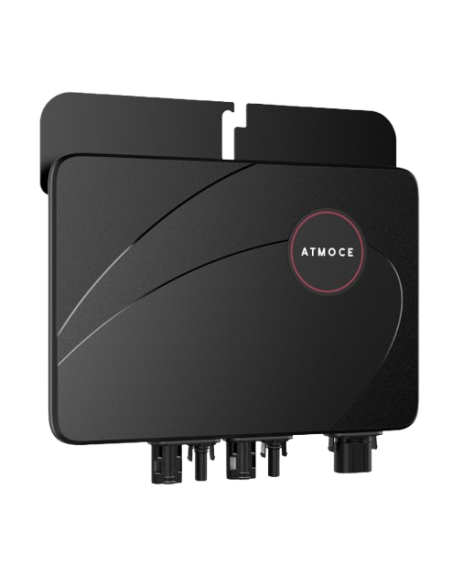

Micro-onduleur Atmoce MI-500 Entrée 500W 1 MPPT

Avantages Micro-onduleur Atmoce MI-500

Comme modèle de plus grande puissance de la série d'entrée unique, la MI-500 Il est conçu pour les panneaux solaires avec des performances individuelles plus élevées, gérant 1 seul panneau Complètement indépendamment. Cette architecture est particulièrement avantageuse dans les couvertures avec différentes orientations, inclinations ou niveaux d'ombrage, où un module basse performance ne fait pas glisser le reste du système, contrairement à ce qui se passe avec onduleurs hybride ou alors onduleurs réseaux Traditionnel connecté en série.

Avec un 97,4% d'efficacité maximale et un Efficacité MPPT de 99,9%le MI-500 Profitez de pratiquement toutes les énergies de panneaux disponibles qui gèrent, même travaillant à l'extrémité supérieure de la série de la série. Votre Tension de sécurité en DC et le Gestion au niveau du module de niveauvoltaïque fournir des garanties de sécurité supplémentaires, notamment pertinentes dans les installations avec Panneaux solaires de plus grande puissance et surface.

Les Garantie de 25 ans, soutenu par 1.000.000 des heures de vérification de la fiabilité, convertir en MI-500 Dans un investissement solide et durable pour des installations résidentielles exigeantes.

Installation légère et simple

Avec un poids de juste 1,3kgle MI-500 Il maintient la même facilité d'installation que le reste de la série malgré l'étant le modèle le plus puissant. Votre Cable plug-and-play accélérer l'assemblage, tandis que le Module de module de configuration flexible Il permet d'élargir progressivement le système. Les Communication PLC Integrated supprime un câblage de communication supplémentaire. Il est compatible avec le Mètres-combinateur de Atmoce, qui intègre micro-onduleurs, Batteries et charges dans le même système de gestion d'énergie avec connexion réseau.

Caractéristiques techniques détaillées

Paramètres d'entrée:

• Compatibilité du module photovoltaïque: 54/108, 60/120, 66/132 et 72/144 cellules (entières / bas)
• Puissance maximale du module compatible: 700w
• Tension minimale / entrée maximale: 16V ~ 60V
• Plage de tension maximale de suivi de puissance: 33V ~ 55V
• Tension d'entrée nominale: 36v
• Gamme de tension de MPPT: 16V ~ 60V
• Voltage d'entrée au démarrage: 22v
• Courant maximum d'entrée continu: 16a
• Courant maximum du court-circuit d'entrée: 20a
• Classe de survie de Puerto CC: II
• Puerto CC Feedback Current: 0a
• Configuration de l'ensemble photovoltaïque: Matrix à la terre 1x1 1x1

Paramètres de sortie:

• Tension nominale: 230v
• Voltage de tension: 184v ~ 276V
• Puissance de sortie nominale: 500w
• Puissance apparente maximale: 500va
• Courant de sortie nominal: 2,17a
• Courant de sortie maximum: 2,28a
• Max. micro-onduleurs Par circuit de 20a: 7
• Max. micro-onduleurs Par circuit de 25a: 9
• Fréquence nominale: 50 / 60Hz
• Gamme de fréquences étendue: 45hz ~ 65Hz
• Consommation électrique la nuit: 0mw
• CLASSE DE VOLTAGE PUERTO CA: III
• Distorsion harmonique totale (THDI):

Paramètres d'efficacité:

• Efficacité maximale: 97,4%
• Efficacité de l'UE: 97,0%
• Efficacité MPPT: 99,9%

Paramètres mécaniques:

• Gamme de température ambiante: -40 ° C ~ 65 ° C
• Plage de température de stockage: -40 ° C ~ 85 ° C
• Range Relative Humidité: 4% ~ 100%, condensation
• Connecteur CC: MT-02502-D, 1 paire
• Connecteur AC: MT-02502-A (nécessite des câbles MW), 1 paire
• Dimensions (sans soutien): 247.2 x 168 x 38.5mm
• Poids (sans soutien): 1,3kg
• Réfrigération: convection naturelle
• Degré de protection: Ip67
• Altitude maximale: 3000m
• Le bruit:
• Communication: PLC
• Indicateur: 1 LED

Certifications: CEI 62109-1 / -2 (de sécurité), CEI 61000-6-1 / -2 / 3 / -4, EN 62920 (EMC), VDE 0124, VDE 4105, UTE 0126, EN 50549, EN 50530 (Conformité au réseau électrique).

Foire aux questions (FAQ)

1. Combien de panneaux solaires le MI-500?
Cette micro-onduleur géré 1 solon solon Au moyen de sa seule entrée MPPT, étant le modèle de la plus haute puissance de la série d'entrées mono-instances MI.

2. Quelle puissance maximale du panneau prend en charge?
Il est compatible avec les modules photovoltaïques de jusqu'à 700W, offrant une marge surdimensionnée en ce qui concerne sa puissance de production nominale (500W).

3. Est-ce qu'il convient à une installation en extérieur?
Oui, il a une protection Ip67 et est approuvé pour les endroits humides, avec une gamme de températures de fonctionnement de -40 ° C à 65 ° C.

4. Comment communiquez-vous avec le système de surveillance?
Au moyen de la technologie PLC (communication de ligne d'alimentation)Sans besoin de câblage de communication supplémentaire, simplifiant l'installation.

5. Quelle garantie cette offre micro-onduleur?
Le fabricant propose un Garantie de 25 ans, soutenu par 1.000.000 des heures de vérification de la fiabilité. Consulter plus de contenu technique dans le Blog Tienda Solar.
