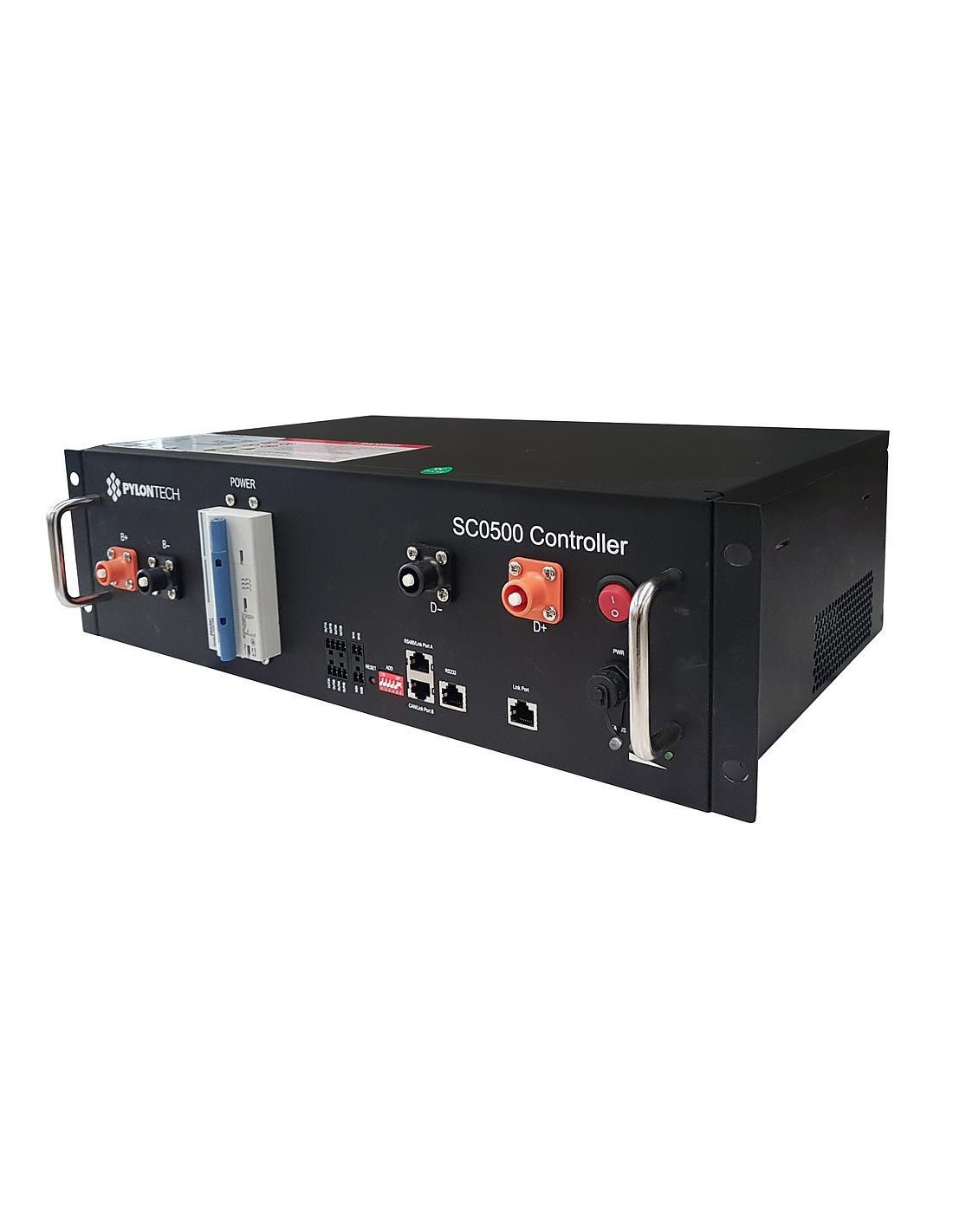

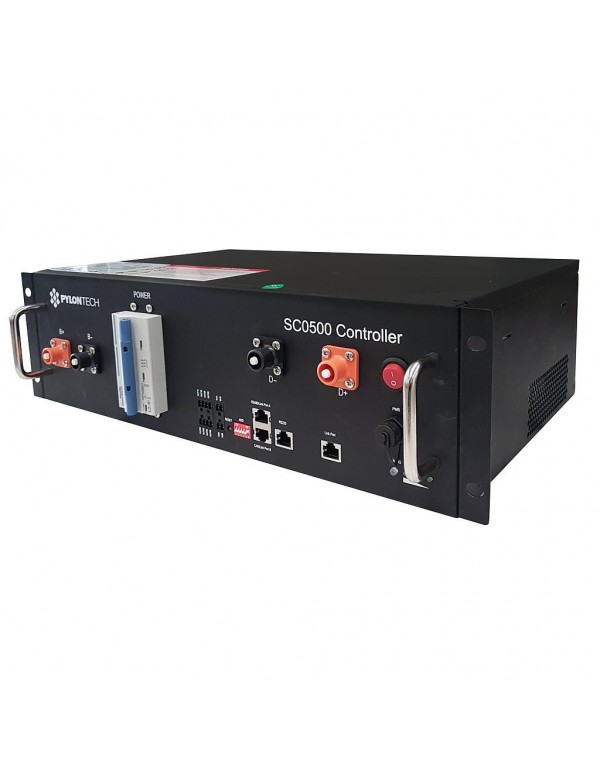

BMS Pylontech SC500-100S - Contrôleur Pylontech Pour PowerCube-X1

Avantages du BMS Pylontech Sc500-100s

Les BMS SC500-100S Il est positionné comme une solution de référence pour les installations de haute tension grâce à sa capacité de gestion centralisée de UP 10 modules de batterie Dans le même rack PowerCube-X1. Contrairement aux contrôleurs de marché plus basiques, il intègre un Modèle de chargement intelligent qui optimise automatiquement les cycles de chargement et de déchargement, prolongeant la durée de vie utile de la batterie située au-delà de la 15 ans d'exploitation.

Son rang de Tension de travail de 60 à 600 VDC Il le rend particulièrement polyvalent pour les projets résidentiels et commerciaux nécessitant une évolutivité, ce qui nous permet de la combiner avec batteries de lithium Grande capacité sans compromettre la sécurité du système. En outre, le Isolation et protection Intégré électrique, avec le Roulement de cellules activesIls assurent une performance homogène entre les modules et réduire le risque de dégradation prématurée des cellules.

Sa basse Propre consommation de 8W minimise les pertes d'énergie du système, tandis que la communication Modbus RTU / peut garantit une intégration fluide avec Onduleurs solaire Dernière génération, permettant une surveillance complète de l'état de charge (SOC) et de la santé (SOH) de la batterie en temps réel. Si vous devez également renforcer l'installation physique du système, vous trouverez dans le magasin. Structures pour panneaux solaires Compatible avec tout toit ou configuration du sol.

Pourquoi choisir un système PowerCube-X1 avec ce contrôleur?

Des systèmes modulaires tels que PowerCube-X1 permettent d'être progressivement de l'installation de stockage: vous pouvez commencer par 2 modules et développer 10 unités En tant que besoins énergétiques de la maison ou de l'entreprise grandir, sans la nécessité de remplacer le contrôleur. Cela convertit les SC500-100 en un investissement à long terme, en particulier dans des installations combinées à Panneaux solaires La production élevée, où maximiser la capacité de stockage est la clé de l'auto-consommation.

Intégration avec d'autres équipements système

Le protocole Modbus RTU / peut du SC500-100 assure la compatibilité avec la plupart des équipes de marché, de Onduleurs Réseaux Jusqu'à ce que les configurations avec Micro-onduleurs, facilitant ainsi les projets d'injection hybrides et de réseau. Si vous avez des doutes sur la taille de votre installation complète, dans le Blog Tienda Solar Vous trouverez des guides d'achat, des techniques comparatives et des conseils préparés par nos experts en énergie photovoltaïque.

Caractéristiques techniques détaillées

• Produit connexe: Powercube-x1
• Tension de travail du conducteur: 60-600 VDC
• Voltage de fonctionnement du système: 60-600 VDC
• Courant de chargement / déchargement maximal: 100a
• Propre consommation: 8w
• Dimensions (une × PROFF × Al): 442 × 390 × 132 mm
• Poids: 8,5 kg
• Communication: Modbus RTU / peut
• Degré de protection: Ip20
• Operating life: 15 ans et plus
• Température de fonctionnement: -20 ° C à 65 ° C
• Température de stockage: -40 ° C à 80 ° C
• Modules compatibles: H48050 et H48074
• Configuration de rack: minimum 2 modules, maximum 10 modules

Fonctions de protection et d'alarme:

• Fin de charge / téléchargement
• Télécharger
• CARGOIRE / Déchargement de la surintensité
• Haute température
• Record d'exploitation
• Surveillance actuelle, tension, température, soc et soh

Fonctions de gestion et de surveillance:

• Roulement de cellules
• Modèle de chargement intelligent
• Calcul de la rétention de la capacité
• Isolation et protection
• Gestion des alarmes

Foire aux questions (FAQ)

1. Avec ce que les batteries sont compatibles les BMS SC500-100?
Le contrôleur Sc500-100s Il est compatible exclusivement avec des modules de batterie haute tension Pylontech H48050 et H48074, dans le système Powercube-x1.

2. Combien de modules de batterie puis-je vous connecter à un seul BMS?
Vous pouvez vous connecter entre un Minimum de 2 modules et un Maximum de 10 unités Dans le même rack, en fonction de la capacité énergétique dont vous avez besoin de votre installation.

3. Quel type de communication utilisée pour intégrer à la onduleur?
Utiliser des protocoles Modbus RTU et peut, qui garantit une communication stable et compatible avec la majorité des onduleurs hybride du marché actuel.

4. Quelles protections intègrent ce BMS?
Comprend la protection contre Surcharges, chargement / déchargement des surintensités, des températures élevées et basses, ainsi qu'un système de isolation électrique et enregistrement continu de tous les événements d'exploitation.

5. Quelle est la durée de vie utile estimée du contrôleur SC500-100S?
Le fabricant indique une durée de vie utile Plus de 15 ans, en ligne avec la durabilité typique de la Gel batteries et lithium haute tension qui gère.

6. Quel degré de protection IP L'équipement a-t-il et où peut-il être installé?
Il a un degré de protection Ip20Il est donc indiqué pour l'installation intérieure, dans des salles techniques ou des espaces protégés d'humidité et de poussière. Pour des doutes sur l'emplacement et l'installation, vous pouvez consulter les guides spécialisés de la Blog Tienda Solar.
