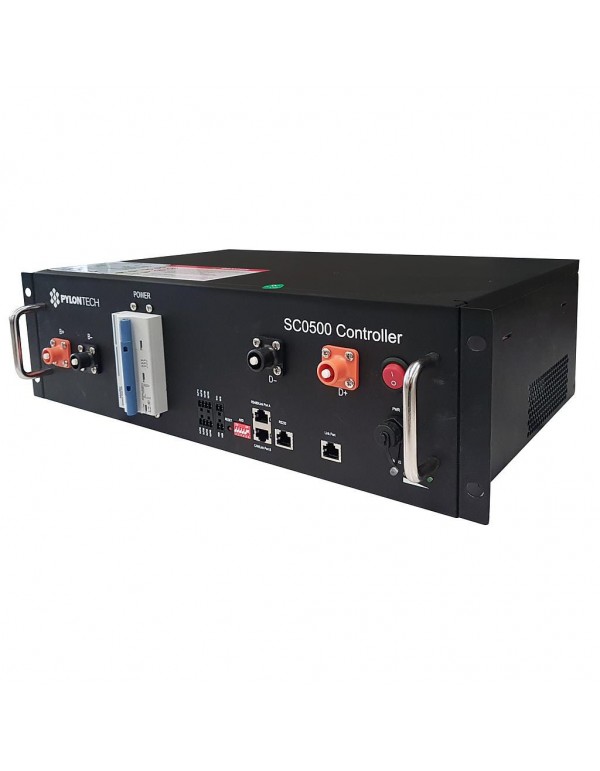

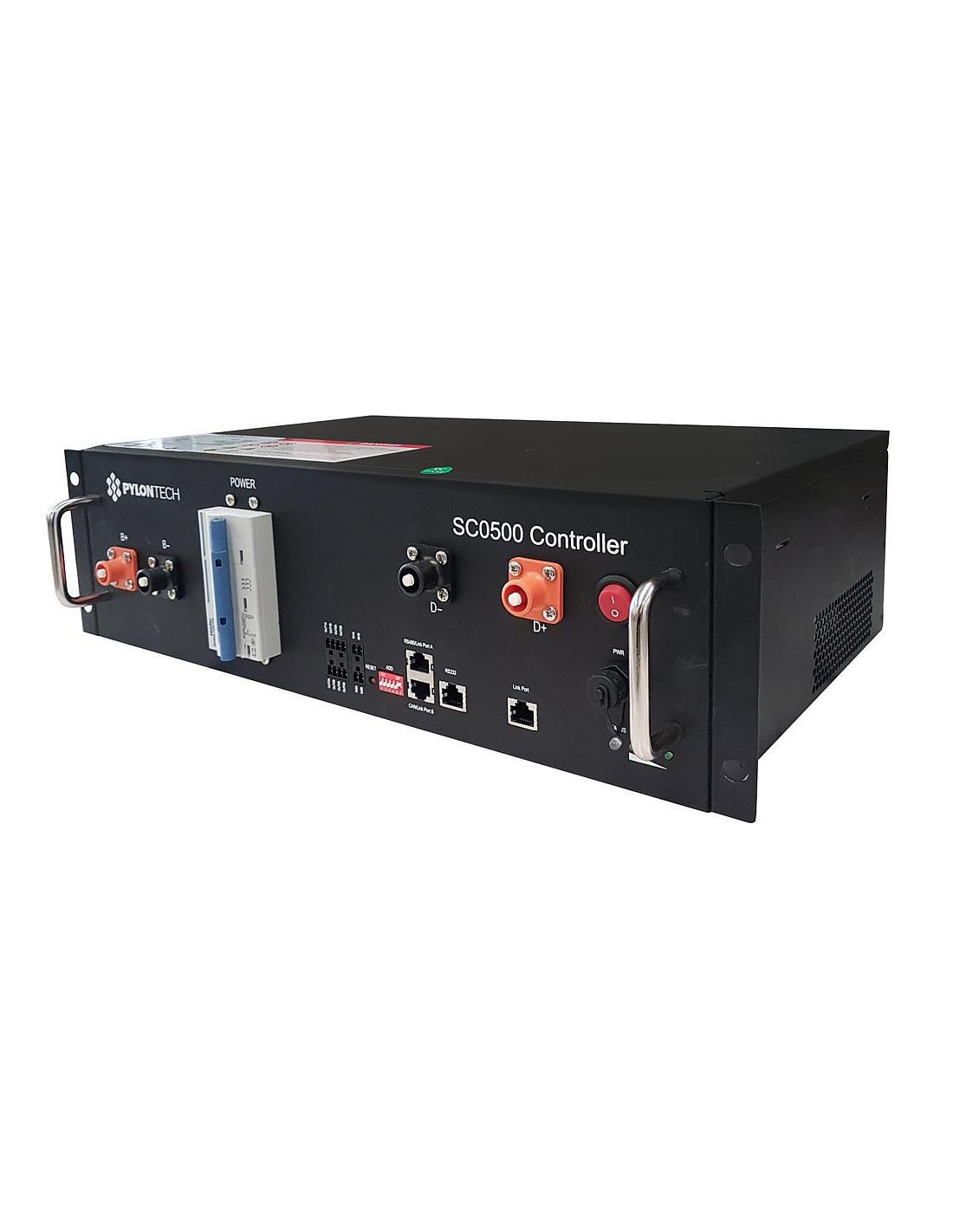

Controlador BMS Pylontech 100A SC0500-100S
Controlador BMS Pylontech 100A SC0500-100S

Controlador BMS Pylontech 100A SC0500-100S

BMS0500
737,13 €
Impuestos incluidos

El BMS Pylontech SC0500-100S es el controlador maestro de los sistemas de almacenamiento de alta tensión PowerCube con módulos de batería de litio LiFePO4 H48050. Gestiona hasta 7 módulos conectados en serie, con un rango de trabajo de 100 a 430 Vdc y una corriente máxima de carga y descarga de 100 A, lo que lo convierte en el cerebro de baterías de alta tensión para viviendas, comercios y pequeños negocios que trabajan con inversores híbridos de alta tensión compatibles con el protocolo de Pylontech. Integra protecciones contra sobretensión de carga, sobrecorriente de carga y descarga y temperaturas altas o bajas, además de equilibrado de celdas, un modelo de carga inteligente y el cálculo de la retención de capacidad. Supervisa en tiempo real corriente, tensión, temperatura, SOC y SOH, se comunica por RS485 y CAN, consume solo 8 W y tiene una vida útil de 15 años con protección IP20.



Características Técnicas Detalladas

Datos eléctricos y de sistema

  • Modelo: SC0500-100S
  • Tipo: controlador maestro (BMS) para baterías de litio de alta tensión
  • Módulos compatibles: Pylontech H48050
  • Número máximo de módulos: 7
  • Tensión de trabajo del controlador: 100 a 430 Vdc
  • Tensión de funcionamiento del sistema: 100 a 430 Vdc
  • Corriente máxima de carga: 100 A
  • Corriente máxima de descarga: 100 A
  • Consumo propio: 8 W
  • Comunicación: RS485 / CAN

Datos mecánicos y ambientales

  • Dimensiones (An x Pr x Al): 442 x 390 x 132 mm
  • Peso: 8 kg
  • Grado de protección: IP20
  • Vida útil: 15 años

Funciones de protección y alarma

  • Fin de carga y descarga
  • Sobretensión de carga
  • Sobrecorriente de carga y descarga
  • Temperatura alta y baja
  • Registro de funcionamiento
  • Monitorización: corriente, tensión, temperatura, SOC y SOH

Funciones de gestión

  • Equilibrado de celdas
  • Modelo de carga inteligente
  • Cálculo de retención de capacidad
  • Aislamiento y protección
  • Gestión de alarmas y protecciones

Módulo de batería asociado: Pylontech H48050

  • Química: litio ferrofosfato (LiFePO4)
  • Capacidad: 2,4 kWh
  • Tensión nominal: 48 V
  • Capacidad nominal: 50 Ah
  • Profundidad de descarga: 90 %

Beneficios del BMS Pylontech SC0500-100S

En un sistema de alta tensión, los módulos de batería no trabajan de forma aislada: se conectan en serie para alcanzar tensiones de varios cientos de voltios, y necesitan un controlador que coordine la carga, la descarga y la seguridad de todo el conjunto. Ese es el papel del SC0500-100S. Sin él, los módulos H48050 no pueden funcionar, ya que es el equipo que dialoga con el inversor y protege cada celda frente a condiciones de trabajo inadecuadas.

100 A para aprovechar toda la potencia del sistema

La gran diferencia del SC0500-100S frente al modelo SC0500-40S es su corriente máxima de 100 A frente a 40 A. En la práctica, esto permite que el banco de baterías entregue y acepte potencias más elevadas, algo clave cuando se combina con inversores híbridos trifásicos o con viviendas de alto consumo que necesitan descargar la batería con rapidez en las horas punta.

Protección completa de las celdas LiFePO4

El BMS vigila de forma continua la tensión, la corriente y la temperatura del sistema y actúa ante cualquier situación de riesgo: sobretensión de carga, sobrecorriente, temperaturas extremas o llegada al final de carga o descarga. Además, guarda un registro de funcionamiento que facilita el diagnóstico en caso de incidencia.

Equilibrado de celdas y cálculo del estado de salud

El equilibrado de celdas mantiene todas las celdas al mismo nivel de carga, lo que maximiza la capacidad útil y alarga la vida del sistema, una función esencial en cualquier batería de litio formada por muchas celdas en serie. El controlador calcula también el SOC (estado de carga) y el SOH (estado de salud), así como la retención de capacidad, datos que permiten al usuario y al instalador conocer en todo momento el estado real de la batería.

Bajo consumo y larga vida útil

Con un consumo propio de solo 8 W y una vida útil de 15 años, el SC0500-100S está diseñado para acompañar al sistema de almacenamiento durante toda su vida sin penalizar la eficiencia de la instalación.

El SC0500-100S en un sistema PowerCube de alta tensión

Configuración del banco de baterías

El controlador gestiona hasta 7 módulos H48050 de 2,4 kWh cada uno. Como cálculo orientativo, una torre completa de 7 módulos alcanza unos 16,8 kWh a una tensión nominal de unos 336 V, valores adecuados para viviendas grandes, comercios o pequeñas instalaciones de autoconsumo con almacenamiento.

Ventajas de la alta tensión

Trabajar a alta tensión reduce la corriente necesaria para transmitir una misma potencia, lo que permite utilizar cables de menor sección, disminuye las pérdidas y mejora la eficiencia del conjunto inversor y batería. Por eso las baterías de litio de alta tensión se han convertido en una opción muy extendida en autoconsumo residencial con inversores híbridos.

Integración con el resto de la instalación

El SC0500-100S se comunica con el inversor por CAN o RS485, lo que permite que el inversor ajuste la carga y la descarga según la información que le envía el BMS. Para completar el sistema necesitarás placas solares, un inversor híbrido de alta tensión compatible con Pylontech y, si lo prefieres, puedes partir de uno de nuestros kits solares. También puedes consultar toda nuestra gama de inversores solares.

En Tienda Solar encontrarás baterías, controladores e inversores para tu sistema de almacenamiento, y en el Blog de Tienda Solar tienes guías de compra y artículos técnicos elaborados por expertos para ayudarte a elegir.

Preguntas Frecuentes (FAQ)

1. ¿Para qué sirve el BMS SC0500-100S?

Es el controlador maestro de los sistemas PowerCube de alta tensión de Pylontech. Supervisa y protege los módulos de batería H48050, equilibra sus celdas, calcula el estado de carga y de salud y se comunica con el inversor. Los módulos H48050 necesitan este controlador para funcionar.

2. ¿Cuántos módulos de batería puede gestionar?

Hasta 7 módulos H48050. Como referencia orientativa, con 7 módulos de 2,4 kWh el sistema alcanza unos 16,8 kWh de capacidad.

3. ¿Qué diferencia hay entre el SC0500-40S y el SC0500-100S?

La principal diferencia es la corriente máxima de carga y descarga: 40 A en el SC0500-40S y 100 A en el SC0500-100S. El modelo de 100 A es el adecuado cuando el sistema debe trabajar con potencias de carga y descarga más elevadas.

4. ¿Es compatible con cualquier inversor?

Debe utilizarse con inversores híbridos de alta tensión que sean compatibles con el protocolo de comunicación de Pylontech por CAN o RS485 y cuyo rango de tensión de batería sea compatible con el del sistema. Antes de la compra, conviene consultar la lista de compatibilidad del fabricante o contactar con nuestro equipo técnico.

5. ¿Se puede usar con baterías Pylontech US2000C o US3000C?

No. Las US2000C y US3000C son baterías de baja tensión (48 V) que se conectan en paralelo e incorporan su propia gestión. El SC0500-100S está diseñado para sistemas de alta tensión formados por módulos H48050 conectados en serie.

6. ¿Qué información puedo consultar a través del BMS?

El controlador monitoriza corriente, tensión, temperatura, SOC y SOH, guarda un registro de funcionamiento y gestiona las alarmas y protecciones. Esta información puede consultarse a través del inversor o del sistema de monitorización compatible.
