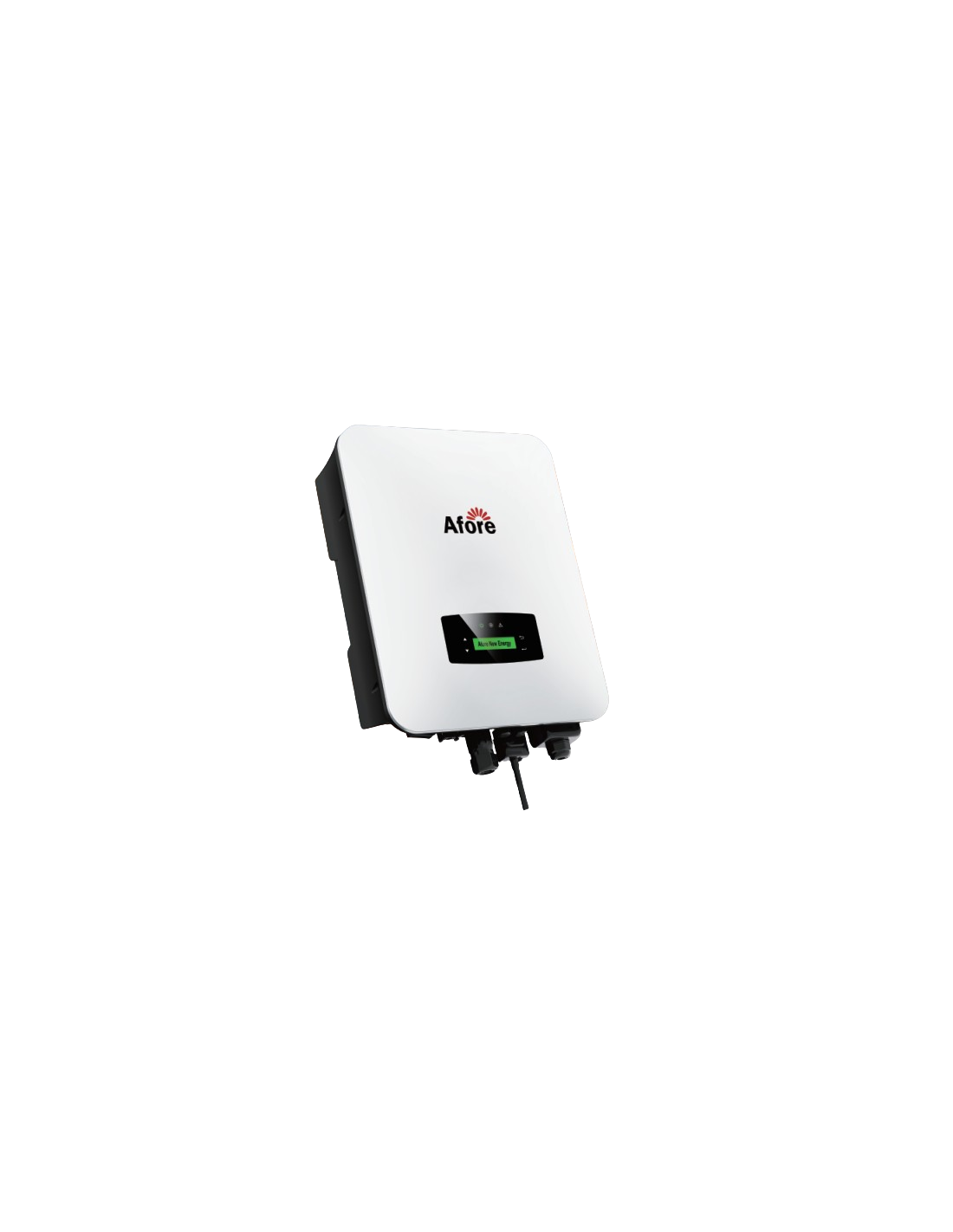

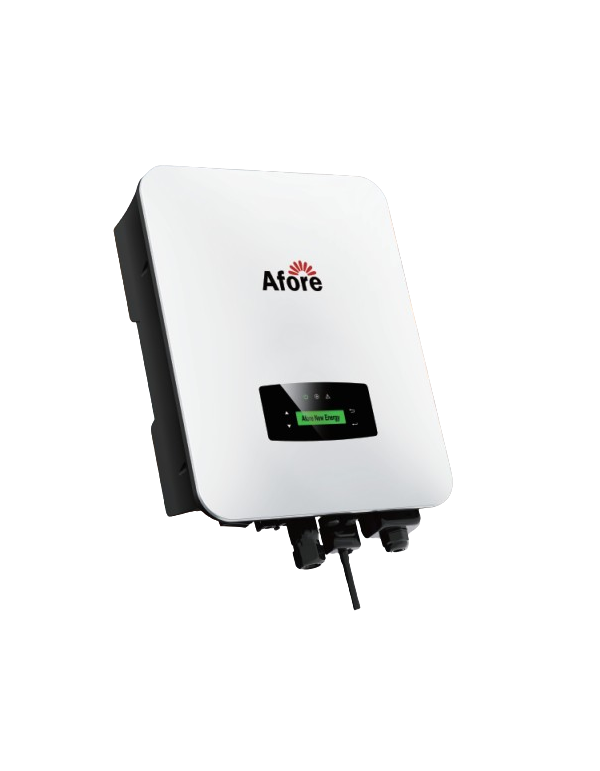

Onduleurs Hybrides Trois phases précité AF15K-MTH 15KW

Avantages onduleurs Hybrides Trois phases précité AF15K-MTH

Les Af15k-mth C'est la série phare de la série triphasée haute tension de Fore, conçue pour des installations résidentielles de consommation plus élevées et des installations commerciales de petite et moyenne taille nécessitant une offre équilibrée dans les trois phases. Contrairement à un onduleur réseaux Conventionnel, cet équipement vous permet de gérer intelligemment quand charger la batterie, quand de vous consommer et de porter une alimentation au réseau, d'appliquer des stratégies. Rasage maximal Réduire les pics de puissance embauchés et optimiser les économies sur la facture d'électricité.

Efficacité maximale et compatibilité avec les batteries haute tension

AF15K-MTH atteint le Une efficacité maximale plus élevée de la totalité de la série MTH (98,3%)et est conçu pour travailler avec Batteries de 80 à 600V, avec un Tension nominale de la batterie 500V, le plus élevé de la gamme. Cette gamme, beaucoup plus large que celle de onduleurs hybride Une seule phase basse tension, vous permet de connecter des systèmes d'accumulation de capacités de grande capacité sans avoir à multiplier le nombre de modules en parallèle. Il est compatible avec Batteries d'ion-lithium, chlorure de sodium au plomb et métal, offrant une flexibilité à l'installateur lors de la sélection de la technologie de stockage la plus appropriée pour chaque projet.

Continuité de l'offre avec fonction UPS

L'un des grands avantages de l'AF15K-MTH est votre une fonction UPS avec du temps de commutation inférieur à 10ms, pratiquement imperceptible, qui garantit la fourniture continue de charges critiques avant une coupe de réseau. De plus, en mode backup L'équipe admet un Surcharge maximale jusqu'à 150%, permettant de commencer sans problèmes de machinerie ou d'appareils avec des pics de démarrage élevés. Sa sortie 100% déséquilibré par phase Il est particulièrement utile dans les installations où des charges ne sont pas distribuées de manière homogène entre les trois phases.

Conception photovoltaïque flexible et gestion de l'énergie intelligente

Avec 2 canaux MPPT indépendants et un spacieux Plein MPPT LANGE DE 500 à 850V, AF15K-MTH offre une grande flexibilité lors de la conception de chaînes Panneaux solaires Grande taille avec des orientations ou des longueurs différentes. Sa capacité à Surdimensionné jusqu'à 1,5 fois La puissance nominale permet au maximum de la zone disponible, tandis que sa compatibilité avec des systèmes de gestion d'énergie externe (Port EMS prêt) Il facilite son intégration dans des installations avec une automatisation avancée ou une gestion centralisée de l'énergie.

Préparé pour le générateur de sauvegarde et l'expansion future

AF15K-MTH comprend le support pour Générateur de sauvegarde (générateur Backup Soutien), une fonction particulièrement précieuse dans les zones avec une approvisionnement électrique peu fiable, ainsi que la préparation de AFCI (détection d'arc électrique) en option et faire une quicelle, renforçant la sécurité de l'installation. Cette combinaison d'avantages en fait l'option de référence pour les projets nécessitant une puissance maximale dans la série MTH, par rapport aux architectures basées uniquement sur micro-onduleurs Pas de capacité de stockage. Si vous souhaitez approfondir le dimensionnement des systèmes hybrides triphasés à haute puissance, vous pouvez consulter les guides techniques de la Blog Tienda Solar.

Caractéristiques techniques détaillées

Entrée photovoltaïque (entrée PV)

• Puissance maximale d'entrée CC: 22.5 kW
• Tension maximale FV: 1000 V
• Tension d'entrée CC Nominal: 620 V
• Plage de tension d'entrée CC: 150 à 1000 V
• Gamme de tension MPPT: 150 à 850 V
• Complete MPPT Gamme: 500 à 850 V
• Tension de départ: 160 V
• Entrée maximale CC: 18.5 A x 2
• Court-circuit maximum: 25 A x 2
• Nombre de disciples MPPT / Nombre de chaînes: 2/2

Port de batterie

• Tension de batterie nominale: 500 V
• Gamme de tension de la batterie: 80 à 600 V
• Courant de chargement / déchargement maximal: 30 a
• Puissance maximale de chargement / déchargement: 15 kW
• Courbe de cargaison: 3 étapes
• Type de batterie compatible: Ion-lithium / plomb-acide / chlorure de sodium métallique

CA rouge (grille AC)

• Puissance nominale Sortie: 15 kW
• Puissance maximale d'entrée / de sortie: 22.5 / 16.5 KVA
• Courant de sortie maximum CA: 27 A
• Tension nominale CA: 3P + N + PE / 3P + PE, 230/400 V
• Fréquence nominale CA: 50/60 Hz
• Facteur de puissance: 1 (Réglable -0,8 à 0,8)
• THD du courant:

Output de charge CA - Backup (Sortie de charge AC)

• Puissance de sortie nominale: 15 000 VA
• Tension de sortie nominale: 3P + N + PE / 3P + PE, 230/400 V
• Fréquence de sortie nominale: 50/60 Hz
• Courant de sortie nominal: 21,8 à
• Puissance de Pico: 16 500 vient pour 60 s
• THDV (avec charge linéaire):
• Temps de commutation:

Efficacité:

• Efficacité européenne: 97,5%
• Efficacité maximale: 98,3%
• Efficacité de la charge / Décharge de la batterie: 98,0%

Protection

• Protection contre la polarité inversée: Oui
• Protection contre la surintensité / surtension: Oui
• Protection anti-ISLA: Oui
• Protection contre le court-circuit: Oui
• Détection de fuites de fuite: Oui
• Earth failure monitoring: Oui
• Surveillance du réseau: Oui
• Niveau de protection de l'argent: Ip66
• Protection contre les surtensions CA / CC: Type II

Données générales

• Dimensions (un X à x p): 370 x 598.5 x 192 mm
• Poids: 22 kg
• Topologie: Pas de transformateur (transformateur)
• Réfrigération: ventilateur
• Humidité relative: 0% à 100%
• Plage de température opérationnelle: -25 ° C à 60 ° C
• Altitude opérationnelle: Jusqu'à 4000 m
• Émission de bruit:
• Consommation en veille:
• Interfaces de communication: LCD, LED, RS485, Can, Wi-Fi, GPRS, 4G
• Certifications: NRS097, G98 / G99, EN50549-1, C10 / C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Foire aux questions (FAQ)

1. Qu'est-ce qui différencie AF15K-MTH de AF12K-MTH de la même série? AF15K-MTH est le modèle de Plus grande puissance de toute la série MTH: 22,5KW FV INPUT (avant de 18kw), puce de chargement continue de 15kw / décharge de batterie (contre 12 kW) et une Tension nominale de la batterie supérieure (500V contre 450V), donc il est idéal pour les installations de consommation élevées.

2. Quel type de piles est compatible avec AF15K-MTH? Il est compatible avec Batteries d'ion-lithium, chlorure de sodium au plomb et métal, dans une plage de tension de 80 à 600V, avec une tension nominale de 500v.

3. Que se passe-t-il avec des charges critiques si une coupe de réseau se produit? L'équipe intègre une fonction UPS avec un temps de commutation inférieur à 10ms, pratiquement imperceptible, qui maintient l'alimentation des charges critiques reliées au port de backup.

4. L'AF15K-MTH peut-il alimenter un générateur de sauvegarde? Oui, l'équipement comprend Prise en charge du générateur de sauvegarde (générateur Backup Soutien), utile dans les zones d'alimentation instable ou en complément du stockage de la batterie.

5. Est-il possible d'intégrer AF15K-MTH avec un système de gestion de l'alimentation externe (EMS)? Oui, le onduleur est préparé comme "Port EMS prêt", qui facilite son intégration avec des systèmes de gestion d'énergie externes pour des installations plus avancées.

6. Comment cela aide-t-elle onduleur réduire la facture d'électricité devant un onduleurs Hybrides classiques? Grâce à sa gestion de l'énergie basée sur Tarif du temps (Tou) et le pouvoir contracté, AF15K-MTH applique des stratégies de Rasage maximal qui réduisent les pics de réseautage, minimisant l'énergie achetée dans les heures les plus chères. Vous pouvez vérifier plus de stratégies d'optimisation d'énergie dans la Blog Tienda Solar ou voir le catalogue complet dans le maison Tienda Solar.
