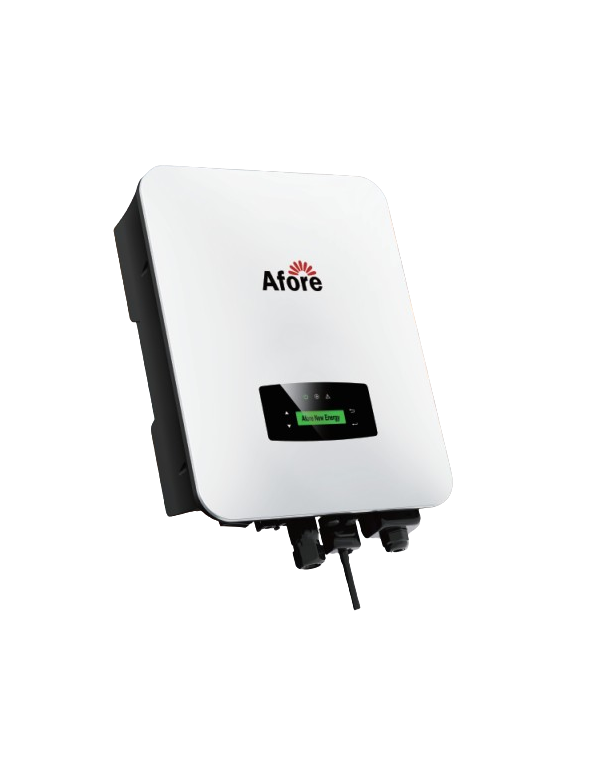

Inverter Ibrido AF15K-mth trifase 15kw

Vantaggi inverter Ibrido AF15K-mth trifase

La Af15k-mese È il fiore all'occhiello della serie trifase ad alta tensione di Accore, progettata per ulteriori strutture residenziali per consumi e per piccoli e medie dimensioni commerciali che richiedono un'offerta equilibrata nelle tre fasi. A differenza di a inverter di networking convenzionale, questa apparecchiatura consente di gestire in modo intelligente quando caricare la batteria, quando si consuma autoconsenzi e quando versare o acquistare energia alla rete, applicando strategie Picco rasatura Per ridurre i picchi di potenza assunti e ottimizzare i risparmi sulla fattura elettrica.

Massima efficienza e compatibilità con batterie ad alta tensione

AF15K-MTH raggiunge il Maggiore efficienza massima dell'intera serie MTH (98,3%)ed è progettato per funzionare con Batterie da 80 a 600 V, con a Tensione nominale della batteria da 500 V, il più alto della gamma. Questa gamma, molto più ampia di quella di inverters ibrido Single-Phase a bassa tensione, consente di connettere sistemi di accumulo di grandi dimensioni senza la necessità di moltiplicare il numero di moduli in parallelo. È compatibile con Batterie agli ioni-litio, cloruro di sodio con piombo e metallo, offrendo flessibilità all'installatore quando si seleziona la tecnologia di archiviazione più adatta per ciascun progetto.

Continuità della fornitura con funzione UPS

Uno dei grandi vantaggi di AF15K-Mth è il tuo funzione UPS con tempo di commutazione inferiore a 10 ms, praticamente impercettibile, che garantisce la fornitura continua di accuse critiche prima di un taglio di rete. Inoltre, in modalità backup La squadra ammette a Picco di sovraccarico fino al 150%, permettendo di iniziare senza problemi macchinari o apparecchi con elevati picchi di scarponi. La sua uscita 100% sbilanciato per fase È particolarmente utile nelle installazioni in cui i carichi non sono distribuiti omogeneamente tra le tre fasi.

Progettazione fotovoltaica flessibile e gestione dell'energia intelligente

Insieme a 2 canali MPPT indipendenti e una spaziosa Gamma MPPT completa da 500 a 850 V, AF15K-MTH offre una grande flessibilità quando si progettano catene pannelli solari Grandi dimensioni con diversi orientamenti o lunghezze. La sua capacità di Overdimensionato fino a 1,5 volte La potenza nominale consente il massimo disponibile l'area disponibile, mentre la sua compatibilità con i sistemi di gestione dell'alimentazione esterna (Porto EMS pronto) Facilita la sua integrazione in strutture con automazione avanzata o gestione centralizzata dell'energia.

Preparato per il generatore di backup e l'espansione futura

AF15K-MTH include il supporto per Generatore di backup (generatore Backup Supporto), una funzione particolarmente preziosa in aree con rifornimento elettrico inaffidabile, oltre a preparazione per AFCI (rilevamento di arco elettrico) facoltativo e rapido, rafforzando la sicurezza dell'installazione. Questa combinazione di benefici lo rende l'opzione di riferimento per i progetti che richiedono la massima potenza all'interno della serie MTH, contro architetture basate esclusivamente su microinverter Nessuna capacità di archiviazione. Se si desidera approfondire il dimensionamento dei sistemi ibridi trifase ad alta potenza, è possibile consultare le guide tecniche del Blog Tienda Solar.

Caratteristiche tecniche dettagliate

Ingresso fotovoltaico (ingresso PV)

• Potenza massima di ingresso CC: 22,5 kW
• Tensione massima FV: 1000 V
• Tensione di ingresso CC nominale: 620 V
• Intervallo di tensione di ingresso CC: 150 a 1000 V
• Intervallo di tensione MPPT: Da 150 a 850 V
• Completa la gamma MPPT: Da 500 a 850 V
• Tensione iniziale: 160 V
• MAX Entry CC: 18.5 A x 2
• Massimo cortocircuito: 25 A x 2
• Numero di seguaci MPPT / Numero di catene: 2/2

Porta della batteria

• Tensione nominale della batteria: 500 V
• Intervallo di tensione della batteria: Da 80 a 600 V
• Corrente massima di carico / scarico: 30 a
• Potenza massima di carico / scarico: 15 kW
• Curva di carico: 3 tappe
• Tipo di batteria compatibile: Cloruro di sodio al litio / piombo / acido metallico

Red Ca (Griglia AC)

• Potenza nominale Uscita: 15 kW
• Potenza massima di ingresso / uscita: 22.5 / 16,5 kVA
• Maximum output current CA: 27 a
• Tensione nominale CA: 3P + N + PE / 3P + PE, 230/400 V
• Frequenza nominale CA: 50/60 Hz
• Fattore di potenza: 1 (Regolabile -0,8 a 0,8)
• THD di corrente:

Output di ricarica CA - Backup (Uscita di carico AC)

• Potenza nominale di uscita: 15.000 VA
• Tensione nominale di uscita: 3P + N + PE / 3P + PE, 230/400 V
• Frequenza di uscita nominale: 50/60 Hz
• Corrente di uscita nominale: 21,8 a
• Potere di Pico: 16.500 vanno per 60 s
• THDV (con carico lineare):
• Tempo di commutazione:

Efficienza

• Efficienza europea: 97,5%
• Massima efficienza: 98,3%
• Efficienza di ricarica / scarico della batteria: 98,0%

Protezione

• Protezione di polarità inversa: Sì
• Protezione da sovracorrente / sovratensione: Sì
• Protezione anti-isla: Sì
• Protezione contro il cortocircuito: Sì
• Rilevamento della perdita di perdite: Sì
• Monitoraggio del guasto della terra: Sì
• Monitoraggio della rete: Sì
• Livello di protezione dei contanti: Ip66
• Protezione da sovratensione CA / CC: Tipo II

Dati generali

• Dimensioni (una x a x p): 370 x 598,5 x 192 mm
• Peso: 22 kg
• Topologia: Nessun trasformatore (trasformatore)
• Refrigerazione: ventilatore
• Umidità relativa: 0% al 100%
• Intervallo di temperatura operativa: -25 ° C a 60 ° C
• Altitudine operativa: fino a 4000 m
• Emissione di rumore:
• Consumo in standby:
• Interfacce di comunicazione: LCD, LED, RS485, Can, Wi-Fi, GPRS, 4G
• Certificazioni: NRS097, G98 / G99, EN50549-1, C10 / C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Domande frequenti (FAQ)

1. Cosa differenzia AF15K-MTH di AF12K-MTH della stessa serie? AF15K-MTH è il modello di Maggiore potenza dell'intera serie MTH: Ingresso FV da 22,5kw (anteriore di 18 kW), potenza a carico continuo a 15kW / scarico della batteria (contro 12kw) e uno Tensione nominale della batteria superiore (500V contro 450V), quindi è ideale per le impianti di alto consumo.

2. Che tipo di batterie è compatibile con AF15K-MTH? È compatibile con Batterie agli ioni-litio, cloruro di sodio con piombo e metallo, all'interno di un intervallo di tensione di 80 a 600 V, con una tensione nominale di 500v.

3. Cosa succede con le accuse critiche se si verifica un taglio di rete? Il team incorpora funzione UPS con un tempo di commutazione inferiore a 10 ms, praticamente impercettibile, che mantiene l'alimentazione dei carichi critici collegati al porto di backup.

4. AF15K-MTH di alimentazione di alimentazione a un generatore di backup? Sì, l'attrezzatura include Supporto per generatore di backup (generatore Backup Supporto), utile in aree con alimentazione instabile o come complemento per la conservazione della batteria.

5. È possibile integrare AF15K-MTH con un sistema di gestione dell'alimentazione esterna (EMS)? Sì, il inverter è preparato come "Porto EMS pronto", che facilita la sua integrazione con sistemi di gestione energetica esterni per installazioni più avanzate.

6. Come fa questo aiuto inverter Per ridurre la bolletta elettrica davanti a a inverter Ibrido convenzionale? Grazie alla sua gestione energetica basata su Time tariffa (tou) e potere contratto, AF15K-MTH applica strategie di Picco rasatura Ciò riduce i picchi di rete, riducendo al minimo l'energia acquistata nelle ore più costose. Puoi controllare più strategie di ottimizzazione dell'energia nel Blog Tienda Solar o vedere il catalogo completo nel casa Tienda Solar.
