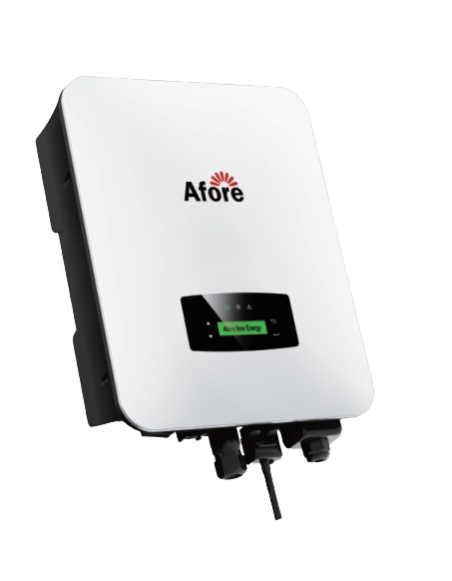

Onduleur Solar hybride monophasé avant 6kw AF6K-SL

Avantages Onduleur Solar Hybrid Afore 6kw AF6K-SL

Les Fore af6k-sl Il représente une évolution technique dans la conversion et le stockage d'énergie photovoltaïque monophasique. Avec un Sortie de puissance nominale continue dans AC de 6,0 kVA et la capacité d'admettre 9,0 kW Puissance maximale d'entrée dans le champ solaire, cette équipe optimise l'absorption des heures de rayonnement solaire faible. Intègre 2 canaux MPPT indépendants capable de gérer 18.5 A par MPPT (avec courant court-circuit 26 A par canal), permettant la conception flexible des cordes dans des couvertures avec différentes orientations et inclinations.

Au niveau de l'efficacité opérationnelle, il atteint une performance maximale de la 97,6% et un 98,1% d'efficacité de la batterie-FV. Sa conception compacte 513 x 370 x 192 mm Structuré dans un châssis d'aluminium d'unibodie avec degré de protection Ip65 et 17 kg, facilite une assemblée agile sur le mur les deux à l'intérieur et en plein air. Lors de la combinaison de ce convertisseur avec Panneaux solaires ensemble Structures pour panneaux solaires Haute durabilité, clients de la boutique en ligne Tienda Solar Ils assurent une production renouvelable maximisée et rentable.

Sauvegarde d'urgence ininterrompue (UPS

Cette onduleurs Hybrides Agit comme un centre de protection électrique complet avant toute défaillance du réseau public. Votre une fonction UPS Intégration offre un temps de commutation sans solution de continuité inférieure à 10 ms, maintien de l'équipement de logement sensible aux opérations sans microcort perçu. Pour couvrir les pics de la demande pendant les urgences, il est capable de livrer un Puissance de sortie de puissance jusqu'à 9,0 kVA pendant 10 minutes (avec un Courant de pointe maximum de 41,0 à).

Le port de batterie basse tension fonctionne dans une plage sécurisée de 40 V à 60 V (tension nominale de 51,2 V), être compatible avec batteries de lithium Même des accumulateurs Gel batteries ou alors Onduleurs Assemblée générale. Soutient un flux continu de Chargement et déchargement jusqu'à 4,8 kW avec un courant maximum de 80 a. En outre, il comprend un port intelligent qui prend en charge l'intégration des générateurs auxiliaires (générateurs) et de la gestion de soi-même de la consommation avec une injection de zéro au réseau.

Sécurité électrique avancée, refroidissement intelligent et surveillance à distance

Les Fore af6k-sl Il est équipé de systèmes de sécurité actifs et passives avant-gardistes. Met en évidence l'inclusion de Détection et interruption de l'échec de l'arc voltaïque (AFCI), avec protections contre la polarité inverse en CC, courts-circuits en ca, surintensités / surtensions, fonction anti-îlot et surveillance constante de la résistance à l'isolation et des fuites au sol.

Votre système de ventilation par ventilateur Maintient l'équipement dans une plage thermique optimale de -25 ° C à +60 ° C avec un niveau sonore très bas de . Il possède un écran LCD avec des voyants indicateurs et plusieurs interfaces de communication (RS485, Can, Wi-Fi, GPRS, 4G) Pour surveiller et mettre à jour le micrologiciel dans la télécommande. Pour accéder aux guides de configuration, aux diagrammes de câblage et aux recommandations de conception de systèmes, visitez le Blog Tienda Solar.

Caractéristiques techniques détaillées

• Modèle d'équipe: Fore af6k-sl

• Puissance maximale de l'entrée FV: 9.0 kW (FV 1.5X surdimensionné)

• Tension d'entrée maximale en CC: 550 V

• Tension de démarrage en CC: 100 V

• Gamme de tension MPPT: 80 V - 500 V

• Classement MPPT à pleine charge: 210 V - 500 V

• Nombre de MPPT / String par MPPT: 2/2 (1 chaîne par suiveur)

• Current d'entrée maximum par MPPT: 18.5 A x 2

• Courant de court-circuit maximum par MPPT: 26,0 à x 2

• Tension de batterie nominale: 51.2 V

• Gamme de tension de la batterie: 40 V - 60 V

• Type de batteries compatibles: Ions lithium (li-ion), plomb-acide, etc.

• Maximum load power / battery discharge: 4.8 kW

• Loading / batterie maximum Décharge: 80 a

• Puissance de sortie nominale en CA (réseau): 6.0 kVA / 6,0 kW

• Courant maximum continu dans CA (réseau): 28.0

• Puissance maximale du pic en ca (sauvegarde / 10 min): 9.0 kVA

• Courant maximum de pointe dans AC (sauvegarde / 10 min): 41.0 A / 39.2 A

• Heure de commutation de sauvegarde (UPS):

• Network nominal CA Tension: 220V / 230 V (Gamme 198-242 V @ 220V / 207-253 V @ 230V)

• Efficacité maximale de conversion: 97,6%

• Efficacité de la batterie à FV: 98,1%

• Protections intégrées: AFCI (échec de l'arc), anti-Islande, CC Polarité inversée, CA bref, résistance à l'isolation

• Degré de protection: IP65 / NEMA 4X

• Dimensions (largeur x haute x profond): 513 x 370 x 192 mm

• Poids net: 17,0 kg

• Réfrigération: Ventilateur intelligent (

• Ports de communication et d'interface: LCD, LED, RS485, Can, Wi-Fi, GPRS, 4G

• Certifications: CEI 0-21, VDE-AR-N4105, EN50549-1, IEC62109-1 / -2, IEC62040

Foire aux questions (FAQ)

1. Combien de puissance dans les panneaux solaires puis-je me connecter à onduleur Fore af6k-sl?

Admet un Surveillance photovoltaïque jusqu'à 150%, qui vous permet d'installer 9,0 kW puissance maximale dans le champ solaire Distribué entre ses 2 adeptes de MPPT indépendants.

2. À quelle vitesse est la commutation au mode de sauvegarde lorsque le réseau électrique tombe?

A un Type de temps de commutation UPS Moins de 10 ms, garantissant que les charges critiques connectées continuent de recevoir de l'alimentation sans interruption ni de redémarrage de l'équipement.

3. Quels types de batteries peuvent être installés avec ceci onduleurs Hybrides?

Il est compatible avec des batteries basse tension (40 V à 60 V) de Lithium (LifePO4) comme Au plomb, Livrant un courant de chargement / déchargement 80 A (4,8 kW).

4. est le onduleur Avec des systèmes de protection contre l'incendie ou des arcs électriques?

Oui, il incorpore dans son électronique interne le Protection AFCI (interrupteur de circuit de défaut arc), capable de détecter et de déconnecter des arcs électriques dans la partie de courant continu instantanément.

5. Où puis-je acheter ceci onduleur et consultez plus de composants photovoltaïques?

Vous pouvez l'acheter directement dans Tienda Solar, où nous avons aussi un large catalogue de onduleurs hybride, Onduleurs Réseaux, Micro-onduleurs et accessoires de la catégorie Onduleurs solaire.
