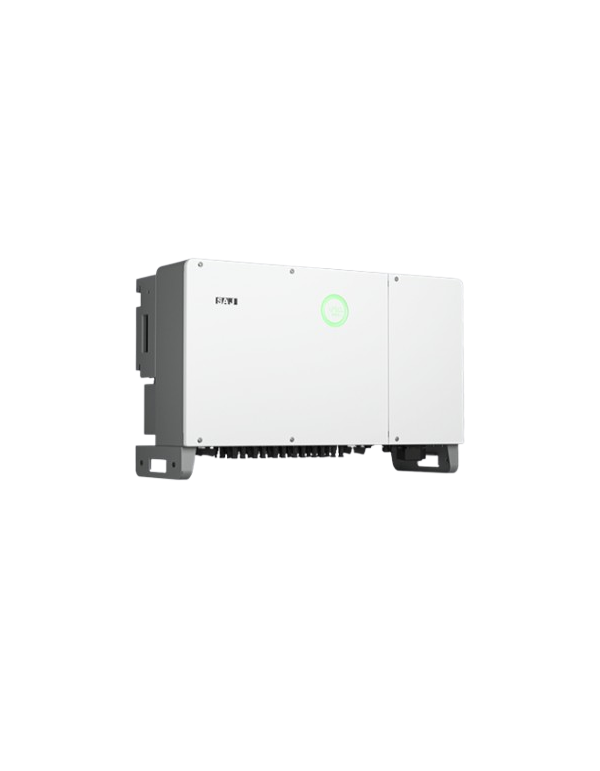

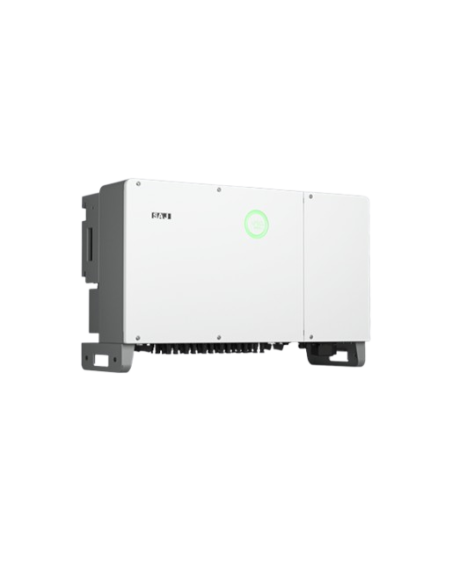

Onduleur Réseau commercial SAJ 100kw triphasé 9MPTP C6-100K-T9

SAJ C6-100k-t9: Onduleur connexion au réseau industriel, 9 adeptes de MPPT indépendants pour la configuration des chaînes flexibles et la protection active AFCI contre les défaillances de l'ARC

Le déploiement d'infrastructures photovoltaïques sur des surfaces commerciales et industrielles à grande échelle demande onduleurs haute densité combinant une gestion intelligente des chaînes de panneaux avec une sécurité constructive robuste. Les onduleur SAJ C6-100k-t9 il est établi comme un noyau de rendement triphasé avancé qui permet aux entreprises et aux usines d'amortir d'accroître l'investissement de leurs jardins solaires grâce à une injection directe à leurs lignes de consommation internes, ramollissant les coûts énergétiques mondiaux.

Performances multi-mppt élevées, passage de courant continu et intégration cellulaire à haute puissance

L'avantage concurrentiel de la série C6 SAJ il se situe dans l'architecture décentralisée de sa section DC. En incorporant 9 disciples MPPT avec 2 entrées de chaîne pour chaque, L'installateur a la flexibilité du regroupement et de l'orientation des rangées de panneaux solaires dans plusieurs directions et inclinations sur les toits des navires, sans ombrage partiel dégradant la productivité générale.

Les onduleur admet un courant d'entrée de 30 A pour chaque MPPT (Avec des variantes qui atteignent jusqu'à 40 A dans leurs configurations renforcées), ce qui lui donne une compatibilité directe avec les cellules et modules photovoltaïques de la dernière génération et de haute puissance. Tout ce pouvoir est traité avec une efficacité de conversion maximale de la 98.8% et une efficacité européenne pondérée de 98.5%, garantissant que les pertes de chaleur restent à des mines strictes. Si votre projet industriel nécessite d'ajouter des blocs de stockage de masse interconnectés en alternance pour conserver ces flux de grande génération, nous vous suggérons de consulter notre catalogue spécialisé de piles modules Bess à cycle commercial et profond.

Protection périmétrique IP66, défense d'incendie active et diagnostic à distance 24/7

Construit sous les normes de la demande maximale de sévère en plein air, la SAJ C6-100K-T9 présente une enceinte avec certification Ip66 et un système de refroidissement à air forcé intelligent IP68. Cette conception expulse de manière proactive la chaleur interne en fonction de la charge de travail, garantissant une opération continue même dans des emplacements avec des températures allant jusqu'à 60 ° C (appliquer une réduction de puissance de 45 ° C).

Dans le champ préventif, le onduleur intègre protections de surtension (SPD) Type II à la fois sur le courant de courant et alternatif, et offre éventuellement la fonctionnalité de détection de l'échec de l'arc (AFCI), qui éteint le flux de courant en millisecondes si des arcs électriques dangereux sont détectés dans le câblage de toit. Si vous voulez attacher ceci onduleur pour les réseaux hybrides résidentiels ou évaluer des puissances inférieures pour les installations commerciales moyennes, vous pouvez explorer les options de notre menu de onduleurs hybride trois phases de la marque.

Spécifications techniques (modèle C6-100K-T9):

Entrée de courant continu (photovoltaïque):

• Puissance maximale recommandée du champ FV: 150 000 WP (150 KWP).

• Tension d'entrée maximale en CC: 1 100 V.

• Intervalle de tension de fonctionnement MPPT: 180 V à 1000 V.

• Tension de démarrage du système: 200 V.

• Nombre de disciples de MPPT indépendants: 9 MPPT.

• Billets de chaîne (chaînes) pour chaque MPPT: 2

• Current d'entrée maximum par MPPT: 30 A (Modèles standard) / 40 A (Modèles renforcés).

• Courant de court-circuit maximum par MPPT: 45 A / 50 A (selon la version).

Alternation de courant de courant (connexion réseau):

• Puissance nominale Sortie: 100 000 W (100 kW).

• Puissance de sortie apparente maximale: 110 000 VA (110 kVA).

• Fourniture de réseau nominale prise en charge: Trois-phases 3L + N + PE / 3L + PE (230 V / 400 V).

• Courant de sortie nominal en CA: 144.3 A.

• Courant de sortie maximum en CA: 158.8 A.

• Fréquence de travail nominale: 50 Hz / 60 Hz.

• Facteur de puissance réglable: Plus de 0,99 (plage ajustable de 0,8 inductif à 0,8 capacité).

• Distorsion harmonique totale (THDI): Moins de 3%.

Performance, protections et données générales:

• Efficacité maximale de conversion: 98.8%.

• Efficacité européenne pondérée: 98.5%.

• Degré d'isolation environnementale extérieure: Certification Ip66 (Adapté à l'intérieur industriel).

• Méthode de climatisation: Ventilateur intelligent avec indice de protection IP68.

• Protections intégrées de surtension: Downloadateurs de type II sur CC et CA.

• Options de sécurité avancées: Interrupteur de coupe CC intégré et ACCI facultatif.

• Ports de communication disponibles: Wi-Fi / Ethernet / RS485 / RS232 / Bluetooth.

• Dimensions physiques totales (un X à X PR): 1045 mm × 660 mm × 364 mm.

• Poids net de l'équipe: 93 kg.

Foire aux questions (FAQ)

1. Quels avantages fournissent-il d'avoir 9 MPPT indépendant dans un onduleur de 100kw? Avoir 9 adeptes de MPPT indépendants accorde une flexibilité maximale de conception dans des toits commerciaux complexes. Si la surface de votre navire a des inclinaisons différentes, des puits de lumière qui projetnent des ombres à certaines heures de la journée ou si vous utilisez différentes marques de panneaux, chaque MPPT optimisera séparément les performances de votre groupe de chaînes. Cela garantit qu'une chute de production dans une zone de toit n'affecte pas les autres chaînes liées du tout onduleur.
2. Qu'est-ce que cela signifie que cette équipe admet une surphie photovoltaïque de 150%? Signifie que, bien que le onduleur livrer une puissance maximale de 100 kW en alternance à votre réseau, vous pouvez connecter un champ de panneau solaire jusqu'à 150 kW en courant continu. Ceci est particulièrement utile dans les navires commerciaux pour tirer pleinement parti des journées nuageuses, des premières heures du matin ou du dernier de l'après-midi, pour atteindre que le onduleur travaillez à une capacité maximale de 100 kW pendant de nombreuses heures de plus toute la journée.
3. Le modèle SAJ C6-100K-T9 convient-il à l'installation des zones météorologiques dans les zones côtières ou élevées de la pollution? Oui, c'est totalement apte. Votre enveloppe a un degré de protection Ip66, qui est plus grand que la norme IP65 habituelle du secteur résidentiel. Ce bouclier garantit un sceau hermétique contre la poudre mince industrielle et la résistance absolue contre de puissants jets d'eau et des environnements d'humidité élevés relativement. De plus, ses ventilateurs de refroidissement externes sont certifiés sous la norme IP68 pour résister aux intempéries sans le retenir.
4. Est-ce onduleur industrial avec des systèmes d'injection zéro pour répondre à la réglementation locale? Oui. En intégrant un analyseur de réseau ou un mètre intelligent externe connecté via le bus de communication RS485, le logiciel de SAJ il vous permet de simplement configurer des limites de puissance d'exportation sur le réseau public, y compris l'option d'injection zéro (auto-consommation instantanée pure) afin de s'adapter parfaitement aux règlements du distributeur local.
