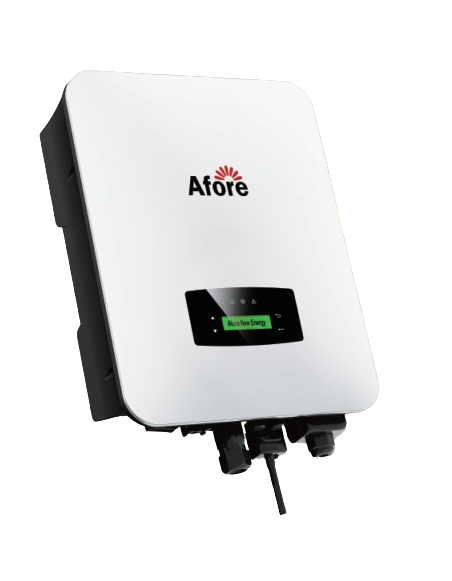

Inversor Solar Híbrido Trifásico Afore 20kW AF20K-TH

Beneficios del Inversor Híbrido Afore AF20K-TH

El inversor híbrido trifásico Afore AF20K-TH destaca en el mercado de la energía solar por su capacidad para gestionar elevados flujos de energía con una eficiencia superior. Gracias a su arquitectura de conversión sin transformador (transformerless), alcanza una eficiencia máxima del 98,50% y una eficiencia europea del 98,00%, reduciendo sustancialmente las pérdidas térmicas durante los procesos de conversión e intercambio de energía con el banco de baterías.

Para garantizar un suministro ininterrumpido ante fallos en la red eléctrica, el equipo integra un sistema UPS con un tiempo de conmutación inferior a 10 ms, aislando las cargas críticas sin interrupciones operativas. Además, soporta un desequilibrio de salida del 100% por fase, lo que permite alimentar consumos monofásicos asimétricos sin comprometer el rendimiento general del sistema ni la vida útil del equipo.

El Afore AF20K-TH admite un amplio campo fotovoltaico de hasta 30.000W DC, distribuidos en 2 MPPTs con 4 entradas de cadenas (strings), facilitando la conexión directa con placas solares de alta potencia y tecnologías bifaciales. Su puerto para baterías de litio de alta tensión (rango de 150V - 800V) maximiza el rendimiento de almacenamiento, haciendo de este equipo una opción ideal dentro de los inversores híbridos trifásicos del mercado.

Gestión Avanzada de Baterías y Modos de Funcionamiento

El inversor está programado para optimizar el uso de energía según esquemas de tarifas por discriminación horaria (Time-of-Use), permitiendo cargar el banco de acumulación durante períodos de tarifa reducida y descargar la energía almacenada durante las horas pico de consumo.

• Capacidad de sobrecarga temporal: En modo aislado (back-up), el equipo proporciona una potencia pico de salida de hasta 22.000VA durante 60 segundos, tolerando los picos de arranque de motores y maquinaria inductiva sin detener el suministro.
• Compatibilidad Química Diversificada: Su algoritmo de carga en 3 etapas es totalmente compatible con químicas avanzadas de Litio-ion, Plomo-ácido y Cloruro de sodio y metal.
• Integración con Sistemas Auxiliares: Cuenta con puertos específicos y salidas de contacto seco para la gestión e integración automática de generadores diésel o de gasolina como fuente de respaldo secundaria.

Para complementar el diseño de tu instalación fotovoltaica y asegurar un montaje sólido y duradero, puedes explorar nuestras opciones en estructuras para paneles solares. También puedes consultar recomendaciones especializadas e itinerarios de instalación directamente en el Blog de Tienda Solar.

Características Técnicas Detalladas

Entrada de Fotovoltaica (PV Input)

• Potencia máxima de entrada DC: 30 kW (30.000 W)

• Tensión máxima de entrada DC: 1000 V

• Tensión nominal de entrada DC: 620 V


• Rango de tensión de entrada DC: 150 V - 1000 V

• Rango de tensión MPPT: 150 V - 850 V

• Rango de tensión MPPT a plena potencia: 500 V - 850 V

• Tensión de arranque: 160 V

• Corriente máxima de entrada DC: 32 A (MPPT 1) / 20 A (MPPT 2)
• Corriente máxima de cortocircuito por MPPT: 48 A / 30 A
• Número de seguidores MPPT / Cadenas por MPPT: 2 / 4 (2 en MPPT1, 2 en MPPT2)

Puerto de Batería (Battery Port)

• Tensión nominal de batería: 500 V
• Rango de tensión de batería: 150 V - 800 V
• Corriente máxima de carga / descarga: 50 A
• Potencia máxima de carga / descarga: 20 kW
• Curva de carga: 3 Etapas
• Tipos de batería compatibles: Litio-ion / Plomo-ácido / Cloruro de sodio y metal

Salida de Red AC (AC Grid)

• Potencia nominal de salida AC: 20 kW (20.000 W)
• Potencia máxima de entrada/salida AC: 25,5 kVA / 18,7 kVA
• Corriente máxima de salida AC: 32 A
• Tensión nominal de red AC: 230 V / 400 V (3P+N+PE / 3P+PE)
• Frecuencia nominal de red: 50 Hz / 60 Hz
• Factor de potencia: 1 (Ajustable de 0,8 inductivo a 0,8 capacitivo)
• Distorsión armónica total (THD de corriente): < 3%

Salida de Carga Aislada / Respaldo (AC Load Output - Back-up)

• Potencia nominal de salida: 20.000 VA
• Tensión nominal de salida: 230 V / 400 V
• Corriente nominal de salida: 29 A
• Potencia pico de salida: 22.000 VA (durante 60 segundos)
• Tiempo de conmutación UPS: < 10 ms
• Distorsión armónica de tensión (THDV con carga lineal): < 3%

Rendimiento y Eficiencia

• Eficiencia máxima: 98,50%
• Eficiencia Europea: 98,00%
• Eficiencia de carga/descarga de batería: 98,00%

Protecciones Integradas

• Protección contra polaridad inversa PV: Sí
• Protección sobrecorriente y sobretensión: Sí
• Protección contra funcionamiento en isla (Anti-islanding): Sí
• Protección contra cortocircuitos AC: Sí
• Detección de corriente de fuga y monitoreo de falla a tierra: Sí
• Monitoreo de red eléctrica: Sí
• Grado de protección del recinto: IP65

Datos Generales

• Dimensiones (Ancho x Alto x Fondo): 558 x 535 x 260 mm
• Peso: 36 kg
• Topología: Sin transformador (Transformerless)
• Refrigeración: Ventilador inteligente (Intelligent Fan)
• Rango de temperatura de operación: -25 °C a 60 °C
• Altitud máxima de operación: < 4000 m
• Emisión de ruido: < 40 dB
• Consumo en reposo (Standby): < 5 W
• Pantalla e Interfaces: LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G
• Certificaciones y Estándares: EN50549-1, IEC62109-1, IEC62109-2, VDE-AR-N4105, VDE0126, AS4777.2, NRS097, C10/C11, G98/G99
• Estándar EMC: EN61000-6-2, EN61000-6-3

Preguntas Frecuentes (FAQ)

1. ¿Qué capacidad de campo solar en paneles permite conectar el inversor Afore AF20K-TH?

Permite conectar una potencia fotovoltaica de entrada máxima de 30 kW (30.000 W) en corriente continua. Al contar con 2 MPPTs con rango de tensión entre 150V y 850V, permite distribuir cadenas de distintas orientaciones o inclinaciones para optimizar la captación diaria.

2. ¿El Afore AF20K-TH funciona si ocurre un corte en la red eléctrica comercial?

Sí, el equipo dispone de una salida de respaldo dedicada (Back-up) con función UPS integrada que conmuta en menos de 10 ms. Mantiene energizadas las cargas críticas conectadas entregando hasta 20.000 VA continuos y hasta 22.000 VA durante 60 segundos.

3. ¿Qué tipo de baterías son compatibles con este modelo de alta tensión?

El puerto de batería opera en un rango de 150 V a 800 V y soporta químicas de Litio-ion, Plomo-ácido y Cloruro de sodio y metal. Se recomienda utilizar módulos de baterías de litio de alto voltaje compatibles para maximizar la velocidad de carga y descarga de hasta 50 A.

4. ¿Es compatible con instalaciones trifásicas que tengan consumos desequilibrados entre fases?

Sí, soporta un desequilibrio de salida del 100% en cada fase. Esto garantiza que el inversor ajuste automáticamente la entrega de energía a las necesidades específicas de cada fase sin descompensar el sistema.

5. ¿Dónde puedo adquirir componentes compatibles o consultar dudas de integración?

En Tienda Solar encontrarás una selección completa de equipos compatibles como inversores solares, módulos de acumulación y protecciones eléctricas para garantizar el rendimiento óptimo de tu instalación.
