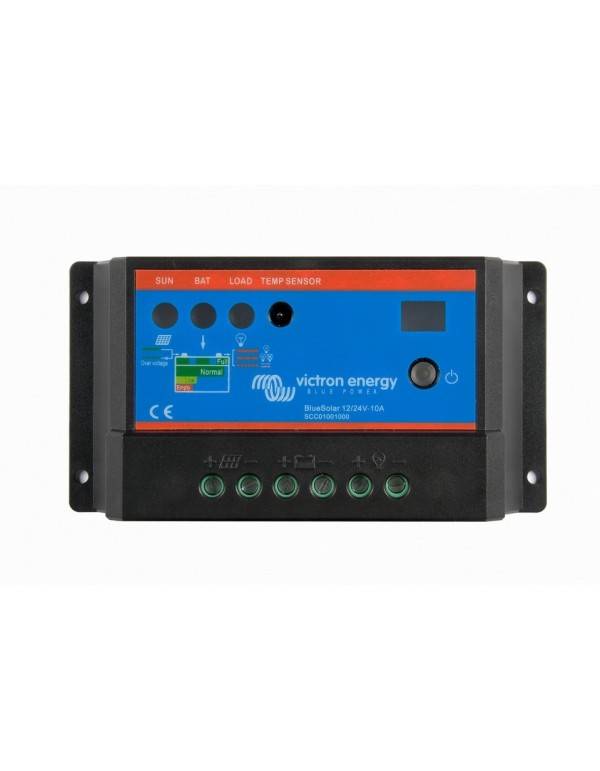

Regulador de carregamento PWM Victron Blueblimsolar Light 30A 12V / 24V

Victron Bluesolar PWM Light 30A: Condução de corrente segura, algoritmo de carga em 3 etapas e proteção celular

O desenvolvimento de projetos de auto-consumo isolados a partir de pequenos poderes ou aplicações móveis, como cabines de campo, sistemas de iluminação externa, vans campistas ou sinalização náutica, requer controladores robustos que otimizam o investimento econômico sem comprometer a segurança operacional dos acumuladores do regulador Victron Blueblinking pwm luz 12V / 24V 30A oferece a confiabilidade eletrônica contrastada da assinatura Victron Energia em um chassi simplificado, tornando-se o componente perfeito para governar os campos solares de pequena escala de forma eficiente.

Cuidado avançado de acumuladores e controle contra a descarga profunda

Ao contrário dos controladores lineares de baixa qualidade que enfatizam termicamente os componentes químicos, este dispositivo usa a tecnologia de modulação por largura de pulso (PWM) governado por um algoritmo inteligente de 3 estágios: inicial (granel), Absorção e flotação. Este ciclo de carga adaptável reduz drasticamente o sulfaamento de placas de chumbo e a evaporação do eletrólito, ajustando as tensões a 14.4V ou 28,8V na fase de absorção, dependendo se o sistema identifica em forma automática 12V ou 24V baterias, respectivamente.

A equipe fornece um valor técnico fundamental através de sua saída de consumo secundário (Carga), dotado de um mecanismo de corte por baixa tensão. Esta função monitora o estado de carga e suspende o fornecimento dos consumos auxiliares conectados se a tensão do acumulador cair criticamente em 24V (ou 22.2V em redes de 24V), preservando a vida útil da bateria ao evitar o doverdownload prematuro de mortes. A restauração da corrente para o consumo é realizada automaticamente ao atingir 13.1V / 26.2V, ou pode ser forçada por uma reconexão manual segura quando o sistema registra 12,6V / 25.2V. Se você está planejando a âncora de seus módulos fotovoltaicos na cobertura de metal de um veículo ou de um telhado residencial, recomendamos que você explore nossas soluções específicas em estruturas para paineis de alumínio estrutural.

Segurança eletrônica redundante e dimensionamento técnico direto

A solidez operacional da luz bluesolal de 30A reside na integração de barreiras automatizadas de segurança passiva. A eletrônica interior é totalmente blindada versus comumente contingências durante a montagem ou exploração da planta, como curtos-circuitos na fiação, sobrecorrentes devido ao excesso de demanda na produção auxiliar e investimento de polaridade nas conexões de paineis ou baterias. Da mesma forma, o sensor térmico interno realiza uma compensação matemática contínua de voltagens de trabalho com base em flutuações climáticas ambientais.

Dimensionamento fotovoltaico é direto e falta complicações de design: é otimizado para processar a energia de paineis solar de 36 células para configurações com acumuladores de 12V, ou módulos de 72 células (ou série equivalente) se for trabalhada em intervalos de 24V, aproveitando ao máximo sua capacidade nominal. Apresenta uma volumesia extremamente compacta de 70 x 133 x 34 mm e um peso ultralever de solo 200 gramas, permitindo sua instalação em locais confinados ou reduzindo caixas de splicing. Se a abordagem do seu projeto residencial estiver focada em economias diurnas diretas sem baterias através de compensação excedente, aconselhamos que você examine as alternativas em nossa seção de inversores rede.

Características técnicas:

• Tensão de trabalho: Detecção automática inteligente para sistemas de 12V ou 24V.

• Corrente de carga nominal: 30 a.

• Compatibilidade de módulos: Otimizado para paineis de 36 células (sistemas de 12V) e 72 células (sistemas de 24V).

• Tensão na fase de absorção: 14,4 V (EN 12V) / 28,8 V (em 24V).

• Tensão em um estágio de flutuação: 13,7 V (EN 12V) / 27,4 V (em 24V).

• CARREGANDO DESCONNECT TRESHOLD: 11.1 v / 22.2 v (evite descarga profunda).

• Limites de reconexão de saída auxiliar:

  • Modo manual ativo: 12,6 v / 25.2 V.

  • Modo automático passivo: 13.1 V / 26.2 V.

• Proteções integradas: Sobrecorrente, curto-circuito e polaridade reversa (ambas as baterias e campo FV).

• Compensação térmica: Sensor de temperatura interna para correção de tensão.

• Dimensões físicas: 70 mm de largura x 133 mm de altura x 34 mm de profundidade.

• Peso Net Structural: 200 g.

• Estado de logística: Em estoque.

Seção FAQ (perguntas freqüentes)

1. Que tipos de paineis posso associar com este regulador de 30A PWM?

Para uma instalação com baterias de 12V, você deve usar paineis padrão de 36 células (comumente modelos de até 200 w). Se o seu banco de armazenamento funcionar em 24V, você deve se conectar paineis de 72 células ou, falhando aquele, fio em pares seriais (positivos com negativos) dois paineis idêntico de 36 células para elevar a tensão para o alcance ideal da modulação PWM.

2. Qual é o propósito da saída "carga" com terminais adicionais que inclui o chassi?

É um canal de alimentação secundário projetado para conectar diretamente o consumo que funcione em corrente direta (por exemplo, luminárias LED, roteadores de comunicação ou pequenas bombas de água a 12V ou 24V). Sua vantagem técnica é que ele tem a proteção ativa do regulador, cortando o passo de energia se as baterias caírem de um nível seguro.

3. O que acontece com o regulador se você confundir os cabos e conectá-los à polaridade invertida?

Absolutamente nada. A Victron A luz do Blueblue PWM integra diodos e barreiras eletrônicas contra a polaridade reversa, tanto na entrada fotovoltaica quanto na conexão do banco da bateria. Se você fizer um erro no terminal durante a montagem, o dispositivo simplesmente não ligará, protegerá seus circuitos até restaurar a posição correta da fiação.

4. Por que o processo de carga sequencial em 3 fases deste equipamento benéfico?

Porque otimiza o acúmulo e protege a química interna. A fase inicial injeta toda a atual disponível até a recuperação da maior parte da capacidade; A fase de absorção define uma tensão controlada (14,4V / 28.8V) para consolidar o preenchimento total; e a fase de flutuação reduz a tensão (13.7V / 27.4V) para manter a bateria carregada 100% indefinidamente sem causar evaporação de eletrólito ou superaquecimento.

5. É necessário instalar um sensor térmico externo no banco da bateria para este modelo?

Não é necessário adicionar acessórios adicionais. Este modelo abriga um sensor de temperatura interna calibrado fábrica dentro de sua própria estrutura. Graças a este elemento, o regulador reajuste autonomamente as voltagens de carregamento com base na temperatura ambiente da sala de máquinas, garantindo que os acumuladores não sofrem de sobrecargas críticas no verão.
