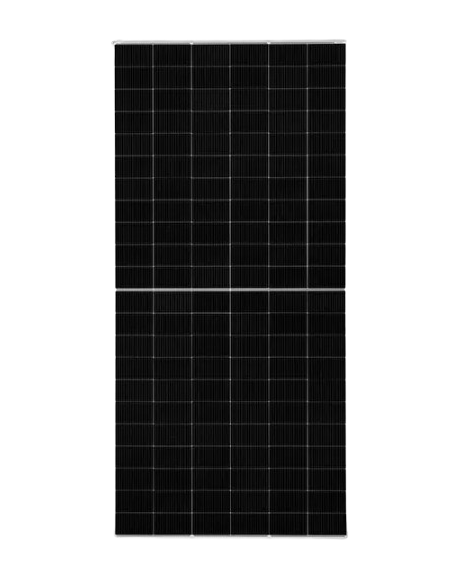

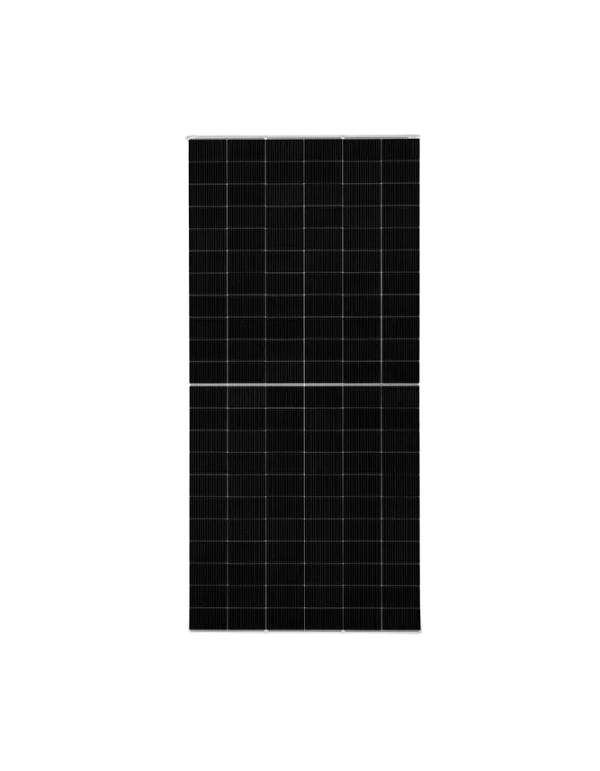

Painel solar monocristalino JA Solar Deepblue 4.0 Pro 635W Jam66D45-635 / LB Bifacial Vidro duplo (Quadro de Prata / MC4)

JA Solar DeepBlue 4.0 Pro 635W Frame de prata: células N-tipo BYC0 16BB, vidro duplo e conectividade MC4 a 1500V

A lucratividade em projetos modernos de auto-consumo comercial e industrial é baseada em componentes capazes de aumentar a geração líquida sem aumentar a superfície de montagem ou os custos do saldo do sistema (BOS). O painel solar JA Solar DeepBlue 4.0 Pro 635W (de referência 105-0199) Responda a este desafio através de uma arquitetura avançada vidro duplo bifacial (vidro duplo) estruturado em bolachas de dopadas com fósforo n. Com o seu clássico moldura de prata anodizado e sua compatibilidade elétrica industrial, este módulo está maximizando a coleta de energia por ambos os lados, amortizando o investimento em menor período de tempo.

Bycum + células com 16 barramentos e desempenho equivalente de 635W

O desempenho da série Jam66D45 / lbs reside em suas células monocristalinas premium Bycium +, que são completamente livres dos efeitos da degradação induzida pela luz (tampa). Seu design de célula média com 16 tecnologia de barramentos (16BB) minimize o caminho da condução de elétrons, limitando a resistência interna e a mitigação do superaquecimento de sombreamento parcial. Esta configuração oferece um comportamento excepcional antes das condições de baixa irradiância (dias nublados ou luz difusa) e climas quentes, graças ao seu coeficiente de temperatura de potência otimizado de -0,30% / ° C.

Sendo um painel bifacial com uma alta taxa de bifialidade (80% ± 5%), o rosto traseiro translúcido absorve a irradiância refletida pela superfície em torno do painel. Dependendo se é colocado em capas industriais claras, cascalho ou capas reflexivas, a face de trás proporciona um fluxo elétrico contínuo que coloca o potência total equivalente do conjunto em 635WP através de um ganho de Albedo. Se você pretende direcionar essa produção maciça para o consumo de chave de uma instalação comercial, você pode associar esses módulos à faixa de inversores rede de grande poder da nossa plataforma.

Vidro duplo encapsulado, conectores MC4 originais e confiabilidade máxima

A durabilidade física deste painel é baseada em uma estrutura simétrica de vidro temperado duplo, eliminando a folha traseira plástica convencional. Isso proporciona imunidade total contra a umidade, a corrosão por amônia em ambientes agrícolas, névoa salina costeira e desgaste potencial induzido (PID). O modelo vem equipado pela fábrica com terminais MC4 Originais, garantindo um acoplamento de resistência térmica de baixo custo, ideal para apoiar cadeias de alta tensão até 1500V DC. Essa capacidade reduz significativamente a quantidade de fiação de cobre e caixas de conexões necessárias no campo Solar.

No nível de tensões mecânicas, o módulo é certificado para resistir 5400 PA Front Static Charge (neve) e Carga estática traseira de 2400 pa (vento). Para fixar os módulos com total paz de espírito em face de fenômenos meteorológicos graves, têm soluções de ancoragem de alta durabilidade em nossa seção de estruturas para paineis. . JA Solar apoie o produto com 12 anos de garantia de produtos e 30 anos de garantia de energia linear, garantindo que, após três décadas de serviço, o módulo continuará a ceder a 87.4% da sua capacidade de fábrica.

Características técnicas:

• Potência máxima equivalente (PMAX): 635 WP (Alcançado pela combinação bifacial frontal + traseira).

• Faixa de base frontal nominal: 590w a 615w de acordo com a classificação de fábrica.

• Tensão no ponto de potência máxima (VMP): 39.09V para 39,96V (de acordo com o modelo base).

• Atual no ponto de potência máxima (Imp): 16.30a a 16.62a (escalável com ganho bifacial ativo).

• Tensão em circuito aberto (VOC): 47,30V a 48.30V.

• Corrente de curto-circuito (ISC): 17.12a a 17.39a.

• Tipo de células: Monocristalinas n-TYPE BYCUM + alta pureza.

• Configuração de condução: Célula média com tecnologia 16 barramentos (16BB).

• Estrutura de proteção: Vidro duplo (Vidro duplo) Simétrico.

• Cor do quadro: Alumínio anodizado prata (quadro de prata).

• Tipo de conectores: Terminais MC4 Originais integrado.

• Taxa de Bíperia Certificada: 80% ± 5%.

• Coeficiente de temperatura de energia: -0,30% / ° C.

• Tensão máxima do sistema: 1500 v dc (IEC).

• Fusível serial máximo permitido: 35 a.

• Caixa de conexão: Série Ip68 com diodos de bypass.

• Dimensões do painel: 2384 mm de comprimento x 1134 mm de largura x 30 mm de espessura.

• Peso líquido estrutural: 33,1 kg.

• Factory guarantees: 12 anos de produto e 30 anos de produção linear.

Perguntas freqüentes seção (FAQ)

1. Como este painel atinge o poder de 635W se sua faixa nominal base é ligeiramente menor? Isso é devido à sua natureza bifacial. As células N são protegidas por duas camadas de vidro temperado transparente. Quando um módulo com uma base de bin (por exemplo, o 600W ou 605W) recebe luz refletida pelo chão em seu rosto de volta (Albedo), acrescenta que a energia à absorção da face frontal, gerenciando um poder real combinado de 635W com um ganho bifacial ativo.
2. Que vantagens as células do tipo NCum + tipo N trazem na frente do paineis convencionais? As células Bycium + tipo n eles eliminam o boro da sua estrutura, que cancela completamente a degradação induzida pela luz comum (tampa) comum nas tecnologias antigas. Isso garante que o desempenho do silício seja estável a partir do primeiro dia e responde de maneira muito mais eficiente em ambientes de alta temperatura ou durante as primeiras e últimas horas do dia.
3. Por que é preferível ter conectores MC4 originais em instalações de 1500V? Os conectores MC4 Originais de Stäubli oferece o mais alto padrão de aperto e isolamento no setor fotovoltaico. Ao trabalhar em longas cadeias de 1500v, Uma baixa resistência de contato é crucial para evitar a perda de calor pelo calor e neutralizar completamente o risco de arcos elétricos ou pontos quentes, protegendo a segurança de toda a planta.
4. De que maneira o projeto de vidro duplo protege o painel fotovoltaico? Ao substituir a folha de plástico traseira (backsheet) Para uma segunda camada de vidro temperado, o silício é protegido em razão. O vidro duplo é um material quimicamente inerte que bloqueia a entrada de vapor de água, resiste à corrosão por amônia em áreas de gado ou salinidade em áreas marítimas e evita microfixas contra ventos de granizo ou severos.
5. Qual nível de degradação e garantias de desempenho JA Solar a longo prazo? Graças à estabilidade do silício tipo N, a degradação no primeiro ano é limitada a um máximo de 1%. A partir do segundo ano e até o ano 30, o desgaste linear é estritamente limitado a um 0,4% ao ano. Como resultado, após 30 anos de operação contínua, o painel garante uma produção mínima do 87.4% da sua capacidade inicial da fábrica.
