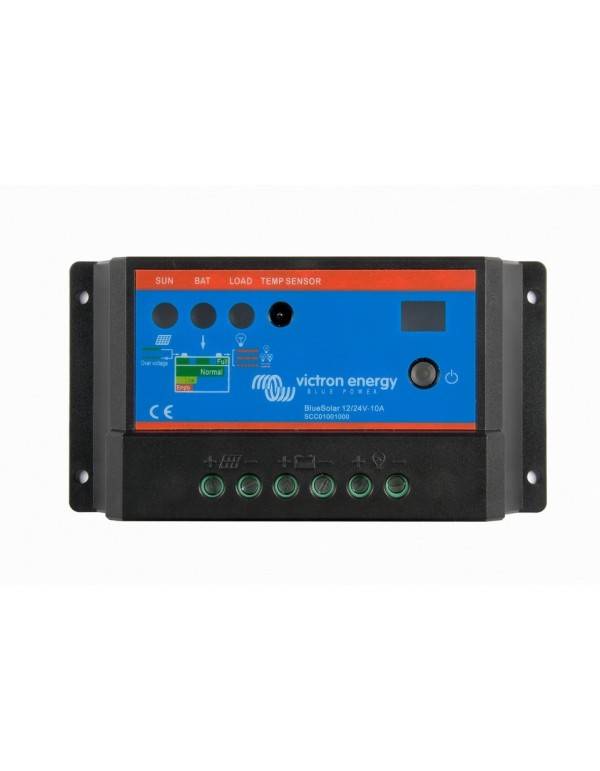

Regolatore di caricamento PWM Victron Blue Talar Light 20A 12V / 24V

Victron BLUSASOLAR PWM Light 20A: gestione del carico efficiente in 3 fasi, sicurezza elettronica totale e costo ottimizzato

Nei progetti fotovoltaici a piccole-potenza - come sistemi di illuminazione, segnaletica, piccoli furgoni trimmeri o stazioni di monitoraggio isolati - i componenti sono richiesti che combinano un investimento economico contenuto con la massima affidabilità operativa. La Victron Blueblocking PWM Light 12V / 24V 20A soddisfa esattamente con questa premessa, offrendo la caratteristica di robustezza industriale di Victron Energia in un formato compatto e accessibile, progettato per controllare il flusso di corrente continuo e prolungare la durata dei tuoi accumulatori.

Algoritmo di carico avanzato e controllo profondo scarica

A differenza di altri controller economici a basso range che eseguono carichi lineari aggressivi, questo dispositivo utilizza la tecnologia modulazione per larghezza dell'impulso (PWM) combinato con un processo di carico strutturato in 3 diverse fasi: iniziale (bulk), Assorbimento e flottazione. Questo algoritmo adatta la tensione fornita allo stato effettivo della banca della batteria, raggiungendo una ricombinazione gase ottimale ed evitando la solfazione prematura delle piastre di piombo. Il regolatore gestisce tensioni di assorbimento di 14.4 V in sistemi 12V e 28.8 V quando rileva automaticamente le configurazioni 24V.

Un'altra delle grandi virtù tecniche della luce bluesolal di 20a è la sua produzione di consumo ausiliario (CaricoInsieme a meccanismo di disconnessione a bassa tensione. L'apparecchiatura monitora la tensione della batteria in tempo reale e riduce la fornitura al consumo collegato se si verifica criticamente fino a 11.1 V (o 22.2 V su sistemi 24V), proteggendo la chimica interna contro gli scarichi profondi distruttivi. La riconnessione di questa uscita è automatizzata in modo intelligente caricando la tensione a 13.1 V / 26.2V, o può essere forzata manualmente in sicurezza a 12,6 V / 25.2V. Se è necessario impostare i pannelli solari con fermezza totale su superfici piatte o coperture inclinate per alimentare questo sistema, ti consigliamo di esaminare le nostre opzioni di strutture per pannelli realizzato in alluminio ad alta durata.

Sicurezza passiva integrata e di dimensioni dirette

L'affidabilità di questo modello risiede nel suo ecosistema completo di protezioni elettroniche integrate. Il controller è progettato per prove errori di installazione o guasti imprevisti nel cablaggio, offrendo la protezione automatica sui cortocircuiti sulle linee, le sovracorrente sul carico e una protezione cruciale contro l'investimento polarità in entrambi i terminali dei pannelli fotovoltaici come le batterie. Inoltre, incorpora un sensore termico interno che regola dinamicamente le tensioni di lavoro in base alla temperatura ambiente, prevenendo surriscaldamento pericoloso.

Il dimensionamento dei moduli è molto semplice e diretto. La squadra è ottimizzata per lavorare in modo nativo con pannelli solari di 36 celle in installazioni 12V o con piastre a 72 celle (o combinazioni di serie equivalenti) se è disponibile una banca di accumulo a 24 V. Con dimensioni estremamente ridotte di 70 x 133 x 34 mm e un peso netto di giusto 150 grammi, È uno dei dispositivi più semplici da integrare in piccole immagini elettriche o spazi ristretti. Se nella progettazione della tua casa si valuta un sistema senza batterie per salvare direttamente sulla fattura diurna per iniezione diretta, è possibile esplorare le alternative nella nostra categoria inverters di networking.

Caratteristiche tecniche:

• Tensione della banca della batteria: Rilevamento automatico intelligente di 12V o 24V.

• Corrente di carico nominale: 20 a.

• Compatibilità fotovoltaica: Pannelli fino a 36 celle (per sistemi 12V) e fino a 72 celle (per sistemi 24V).

• Tensione nella fase di assorbimento: 14.4 V (in reti 12V) / 28,8 V (in reti 24V).

• Tensione di fase di flottazione: 13.7 V (in reti 12V) / 27,4 V (in reti 24V).

• Carica soglia di disconnessione (bassa tensione): 11.1 v / 22.2 V.

• Meccanismo di riconnessione (bassa tensione):

  • Modalità manuale: 12.6 V / 25.2 V.

  • Modalità automatica: 13,1 V / 26.2 V.

• ASSicurazioni elettroniche: Protezione attiva contro sovracorrente, cortocircuito e polarità inversa (pannelli e batterie).

• Gestione termica: Sensore di temperatura interna integrata per il risarcimento.

• Dimensioni del corpo: 70 mm x 133 mm x 34 mm.

• Peso netto strutturale: 150 g.

• Disponibilità commerciale: Disponibile.

Sezione Domande frequenti (FAQ)

1. Che tipo di pannelli solari sono adeguati per connettersi a questo regolatore PWM da 20A?

Per un funzionamento corretto nei sistemi di batterie da 12 V, devono essere utilizzati pannelli solari tradizionali di 36 celle (solitamente piastre comprese tra 100 W e 200W). Se la banca della batteria funziona a 24 V, è necessario collegare pannelli di 72 celle o, in mancanza, corrispondono al fatto che, corrispondono alle righe a due celle (serie) a 36 pannelli cellulari in modo che la tensione sia adatta per il carico PWM.

2. Qual è l'output di carico secondario (carico) che l'apparecchiatura include l'apparecchiatura?

È un'uscita specifica per collegare il consumo in corrente continua (ad esempio lampadine da 12 V / 24V, router o piccole pompe ad acqua). Il suo grande vantaggio tecnico è che è completamente protetto dal regolatore: se la batteria abbassa un livello di sicurezza, il regolatore disconnette questa uscita per evitare che le batterie soffresse da una scarica profonda che li rompe.

3. Cosa succede se per errore collego i cavi positivi e negativi all'indietro?

La Victron BLUSASOLAR PWM Light ha una barriera di protezione attiva contro la polarità inversa sia per il collegamento delle schede solari che per le batterie. Se si effettua un errore nel terminale durante il montaggio, il regolatore non brucerà o subire danni interni; Semplicemente non si accende fino a quando non urli la posizione dei cavi.

4. Perché il regolatore cambia automaticamente tra assorbimento e fasi di flottazione?

Perché integra un algoritmo di carico intelligente in 3 fasi. La fase di assorbimento applica una tensione controllata (14,4 V / 28,8 V) per riempire la batteria in modo ottimale. Una volta che l'accumulatore raggiunge la sua quasi totale capacità, il regolatore riduce la tensione all'intervallo di flottazione (13.7 V / 27,4 V) per mantenerlo al 100% senza riscaldamento o evaporando il suo elettrolito.

5. È necessario acquisire un sensore di temperatura esterno per questo modello di regolatore?

Non è necessario. Questo modello incorpora un sensore di temperatura interno all'interno del proprio alloggiamento. Grazie a questo componente, il circuito regola automaticamente le tensioni di carico in base alle condizioni termiche ambientali, assicurando che le batterie non soffre di sovraccarichi in estate o rimangono a corto di energia nei mesi invernali.
