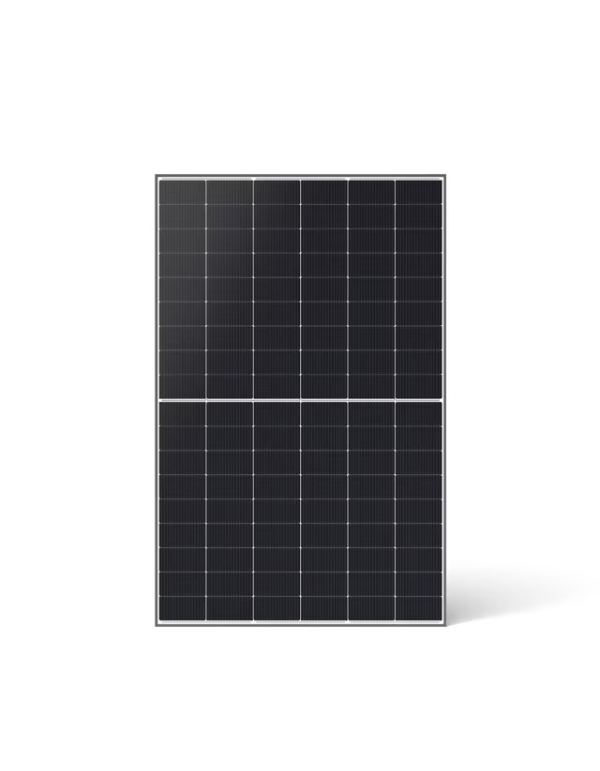

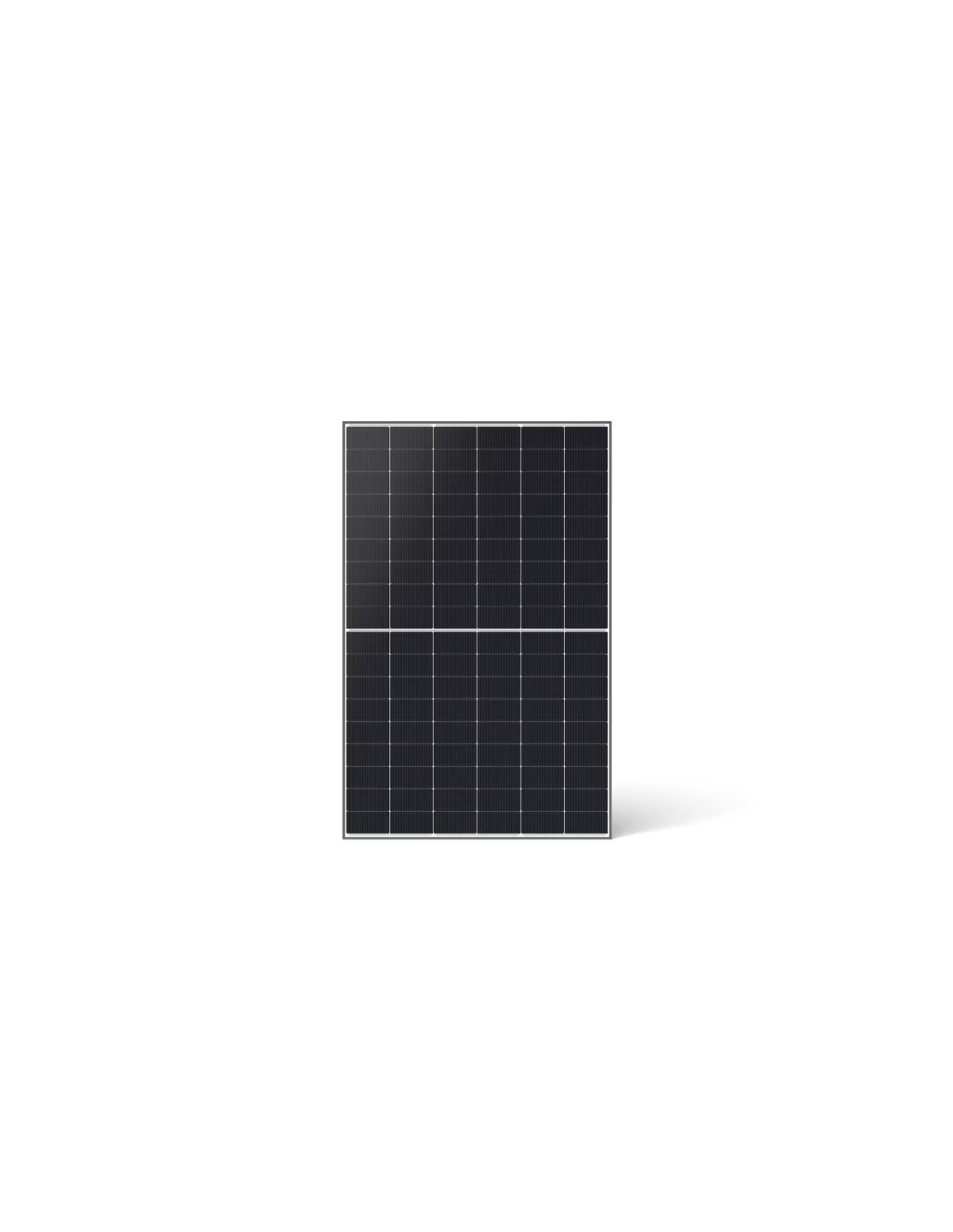

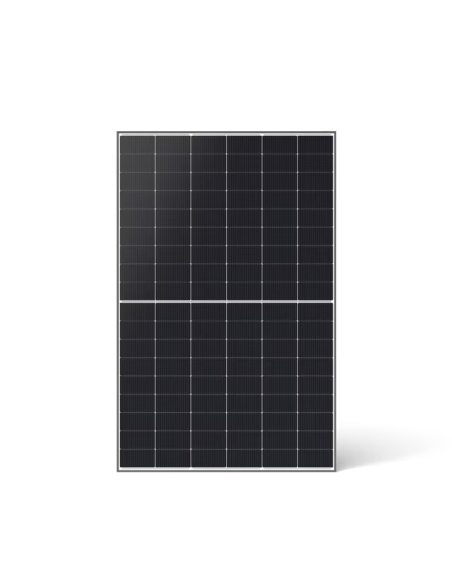

Pannello solare JA Solar 465W JAM54D40-465 / LB N-tipo Bifacial 465W

VantaggiPannello solare JA Solar JAM54D40-465 / LBS

La pannello solare JA Solar JAM54D40-465 / LBS appartiene alla serie riconosciuta Deep Blue 4.0 Pro, e incorpora la propria tecnologia di JA Solar no-Bycium +, in base alle cellule Scimmia di tipo N architettura MBB (Multi Busbar) di 16 Busbar e formato a celle FALF. Questa combinazione consente di raggiungere un efficienza della conversione cellulare fino al 26%, posizionando questo modulo tra quelli con le massime prestazioni della sua categoria.

Il grande vantaggio differenziale di questo pannello rispetto ai moduli monofacciali convenzionali è il suo design bifei di doppio vetro, con a bifialità dell'80% ± 5%. Ciò significa che la parte posteriore del pannello genera anche energia dalla luce riflessa sul terreno o sulla superficie di montaggio, aumentando la produzione totale fino a a 10% aggiuntivo in strutture con una buona riflettanza (albedo), che riduce significativamente il LCOE (costo di energia per tutta la sua vita utile).

Inoltre, la tecnologia No-tipo offre a velocità inferiore del degrado del coperchio e a migliore coefficiente di temperatura (-0.290% / ° C in Pmax) quelle convenzionali tecnologie del tipo P, migliorando la risposta del pannello in condizioni di bassa irradiatura e alte temperature, tipiche del clima spagnolo.

In termini di garanzie, JA Solar supporta questo modulo con 25 anni di garanzia del prodotto e 30 anni di garanzia lineare di potenza, con una degradazione del primo anno limitato a 1% e una successiva degradazione annuale di 0,4%, offrendo un 6,3% di produzione più accumulata di fronte a un modulo standard alla fine della sua vita utile.

Questo pannello bifacciaiale è particolarmente raccomandato per le strutture strutture per pannelli solari elevate o in coperture piatte con superfici riflettenti, ed è perfettamente integrata con inverters ibrido e sistemi batterie al litio massimizzare l'autoconsumo.

Caratteristiche tecniche dettagliate

Dati elettrici (STC)

• Potenza nominale massima (Pmax): 465w
• Tensione di circuito aperto (VOC): 40,20v
• Corrente di cortocircuito (ISC): 14,65a
• Tensione al punto di forza massimo (VMP): 33,50v
• Corrente al punto di massima potenza (Imp): 13,88a
• EFFICIENZA DEL MODULO (η): 23,3%
• Tolleranza di potenza: 0 ~ + 3%
• STC: 1000W / m² Irradianza, temperatura cellulare 25 ° C, AM = 1,5 g

Dati elettrici con il 10% di irradiazione successiva (bifacciale)

• Potenza massima (Pmax): 502w
• Tensione di circuito aperto (VOC): 40,20v
• Corrente di cortocircuito (ISC): 15,82a
• Rapporto per irradiazione posteriore / anteriore: 10%

Coefficienti di temperatura

• Coefficiente di temperatura ISC (α_isc): + 0,045% / ° C
• Coefficiente di temperatura VOC (β_VOC): -0,250% / ° C
• Coefficiente di temperatura Pmax (γ_PMP): -0,290% / ° C

Parametri operativi

• Tensione massima del sistema: 1500 V DC
• Temperatura operativa: -40 ° C A + 85 ° C
• Fusibile massimo in serie: 30a
• Carico frontale massimo statico: 5400PA (112 lb / ft²)
• Carico statico massimo: 2400PA (50 lb / ft²)
• Noct: 45 ± 2 ° C
• Bifacialidad: 80% ± 5%
• Classe di sicurezza: Classe II
• Resistenza al fuoco: UL Tipo 38 / Classe C

Caratteristiche meccaniche

• Tipo di cella: Mono N-Type, Technology N-Bycium + MBB (16 Busbar)
• Numero di celle: 108 (6 × 18), formato a mezza cella
• Dimensioni: 1762 ± 2mm × 1134 ± 2mm × 30 ± 1mm
• Peso: 22 kg
• Vetro anteriore / posteriore: 1,6 mm / 1,6 mm (doppio vetro bifacciale)
• Scatola di connessione: IP68, 3 diodi di bypass
• Connettore: QC4.10-351 / MC4-EVO2A
• Sezione cavo: 4mm² (IEC), 12 AWG (UL)
• Lunghezza del cavo: Ritratto: 300mm (+) / 400mm (-); Paesaggio: 1200mm (+) / 1200mm (-)
• Imballaggio: 36 uds / pallido, 936 UDS / contenitore 40HQ

Certificazioni

• IEC 61215, IEC 61730, UL 61215, UL 61730
• ISO 9001: 2015 (Gestione della qualità)
• ISO 14001: 2015 (Gestione ambientale)
• ISO 45001: 2018 (Salute e salute del lavoro)
• IEC 62941: 2019 (Sistema di qualità per la produzione di moduli PV)

Domande frequenti (FAQ)

1. Che vantaggio La tecnologia bifacciale di questo pannello fornisce un pannello monofazziale standard? Grazie al suo bifialità dell'80% ± 5%, il pannello JAM54D40-465 / LBS cattura la luce anche sul viso posteriore, generando fino a a 10% di produzione aggiuntiva in strutture con buona riflettanza del suolo, che riduce il costo per kWh generato a lungo termine.

2. Ho bisogno di una speciale struttura di assemblaggio per sfruttare l'effetto bifacciale? Sì, per massimizzare il guadagno energetico, si consiglia di installare il pannello acceso strutture per pannelli solari alto che consente la password della luce riflessa verso la faccia posteriore, invece di strutture integrate al tetto del tetto.

3. Questo pannello bifacciale è compatibile con inverters ibridi convenzionali? Sì, con a tensione massima del sistema di 1500 V DC, questo modulo è compatibile con quelli principali inverters ibrido del mercato, sia per le strutture di connessione di rete che per i sistemi di batterie.

4. La quantità di potenza questo pannello perderà oltre 30 anni di garanzia? La garanzia lineare di JA Solar stabilisce un degrado del 1% il primo anno e da 0,4% annuo negli anni seguenti, ciò che dovrebbe essere 6,3% di energia più accumulata di fronte a un modulo standard alla fine della sua vita utile garantita.

5. Posso combinare questo pannello con batterie di stoccaggio per l'auto-consumo? Naturalmente, il surplus di produzione di questo pannello, incluso l'extra generato dalla sua faccia posteriore, può essere memorizzato in batterie al litio per uso successivo, ottimizzando così l'uso dell'energia dell'installazione.
