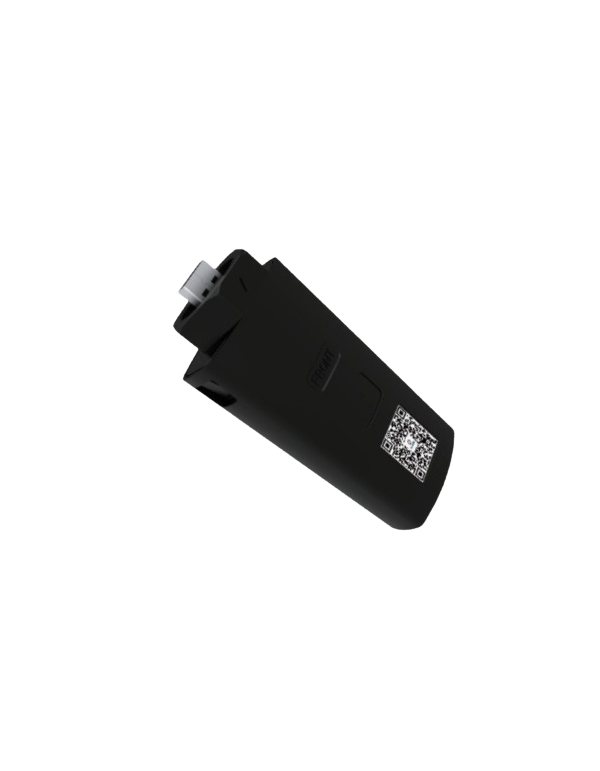

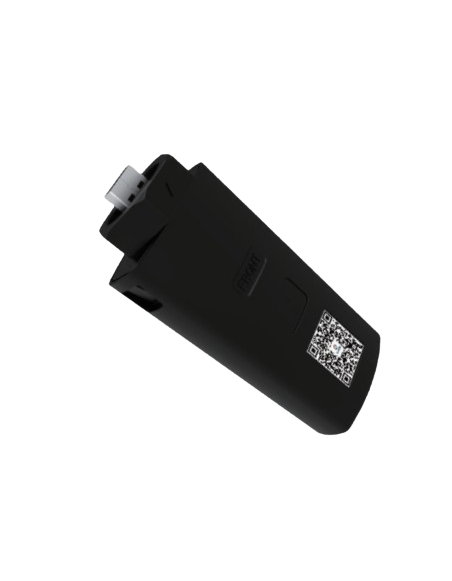

Módulo de Monitorización Fox ESS Smart 4G Datalogger USB

Fox ESS Smart 4G: Conectividad Celular de Alta Estabilidad, Instalación Plug & Play y Supervisión de Plantas Aisladas

Garantizar la transmisión constante de datos operativos es un factor crítico para asegurar la rentabilidad a largo plazo en cualquier planta solar. El registrador de datos Fox ESS Smart 4G ha sido desarrollado para solucionar los problemas de comunicación en aquellas viviendas, fincas rústicas o naves industriales que carecen de una conexión a internet de banda ancha por router o cuya señal inalámbrica local resulta inestable. Al utilizar la infraestructura de las redes celulares móviles 4G LTE, este dispositivo proporciona un canal independiente y de alta potencia para exportar todas las métricas de producción directamente a los servidores del fabricante. Puedes encontrar más detalles sobre las compatibilidades de este dispositivo en el archivo técnico oficial titulado Single-Phase-F-Series-Fox.pdf.

Supervisión Ininterrumpida 24/7 y Sincronización en la Nube

El corazón tecnológico de este módulo se conecta directamente con la plataforma avanzada Fox ESS Cloud. A través de una aplicación móvil intuitiva o desde su portal web oficial, tanto los propietarios de la instalación como los técnicos instaladores tienen la capacidad de visualizar el rendimiento fotovoltaico en tiempo real, consultar los registros históricos de autoconsumo y recibir notificaciones instantáneas ante cualquier alerta del sistema.

Esta monitorización continua las 24 horas del día es vital para optimizar las rutinas de mantenimiento y asegurar que los componentes de la planta, como los inversores de red o los sistemas de almacenamiento con baterías de litio, operen dentro de sus rangos óptimos. El dispositivo incorpora internamente una antena de tipo PCB de gran ganancia y un zócalo para tarjeta SIM sólidamente montado que aseguran una óptima recepción de señal incluso en entornos con coberturas complejas.

Diseño Compacto Resistente a la Intemperie e Instalación Sin Configuración

Fiel a la filosofía de simplicidad de la marca, el Fox ESS Smart 4G cuenta con un conector USB Tipo A que permite una puesta en marcha inmediata. Basta con acoplar el pincho directamente en el puerto dedicado del inversor para que el datalogger comience a recibir alimentación (rango de 7 a 12V CC) y a parpadear, eliminando la necesidad de realizar cableados auxiliares o configuraciones de red complejas en el sitio.

Mecánicamente, su carcasa está fabricada con materiales plásticos técnicos de alta calidad que cuentan con clasificación de resistencia al fuego UL94V-0 y máxima inmunidad contra los rayos ultravioleta (F1). Gracias a su grado de protección IP65 contra polvo y humedad, este accesorio puede operar con total tranquilidad en inversores instalados a la intemperie bajo condiciones climatológicas severas. Al integrar este tipo de monitorización inteligente, proteges la inversión realizada en tus paneles solares y en las estructuras para paneles solares de tu instalación.

Características Técnicas:

• Modelo Comercial: Smart 4G (Versión para la Unión Europea).
• Tipo de Conexión: Puerto USB Tipo A directo.
• Frecuencias de Radio Soportadas (FDD): Bandas B1, B3, B5, B7, B8 y B20.
• Frecuencias de Radio Soportadas (TDD): Bandas B38, B40 y B41.
• Frecuencias GSM Soportadas: Bandas B3 y B8.
• Tensión de Entrada Requerida: De 7 a 12 V CC.
• Consumo de Energía Típico: 1 W.
• Interfaz de Comunicación Interna: RS485 (Velocidad de 9600 bps).
• Tipo de Antena: Antena interna integrada en PCB.
• Ranura para Tarjeta SIM: Integrada y fijada internamente sobre PCB.
• Grado de Protección Ambiental: IP65 (Apto para montajes exteriores).
• Clasificación de Resistencia al Fuego: UL94V-0.
• Inmunidad Ultravioleta: Certificación F1 frente a degradación solar.
• Rango de Temperatura de Funcionamiento: Desde -20 hasta +60 grados.
• Humedad Relativa Soportada: De 0 a 95% (sin condensación).
• Altitud Máxima de Operación: Menor o igual a 4000 metros.
• Dimensiones Físicas: 110 mm de largo x 48 mm de ancho x 27 mm de espesor.
• Peso Neto: 50 gramos.

Sección de Preguntas Frecuentes (FAQ)

1. ¿Cuándo se debe elegir el módulo Fox ESS Smart 4G en lugar de una antena WiFi convencional?

Se debe seleccionar este módulo en instalaciones aisladas, zonas rurales o ubicaciones industriales donde no exista un router WiFi cercano o la señal de internet sea inestable. Al funcionar con redes móviles 4G, garantiza la transmisión de datos de manera autónoma.

2. ¿Cómo se realiza la instalación física de este datalogger en el inversor?

La instalación es completamente "plug and play". Únicamente debe conectar el puerto USB Tipo A del dispositivo en la ranura inferior destinada a la monitorización en su inversor Fox ESS. El inversor reconocerá el módulo y le proporcionará la alimentación necesaria para funcionar.

3. ¿Qué grado de protección tiene el Fox ESS Smart 4G si el inversor está montado fuera de la casa?

El chasis cuenta con un grado de protección certificado IP65, lo que significa que es totalmente estanco frente al polvo y resistente a chorros de agua o lluvias intensas. Además, su plástico técnico cuenta con protección UV F1 para evitar que el sol del exterior lo degrade.

4. ¿Es necesario contratar una línea o meter una tarjeta SIM especial dentro del dispositivo?

Sí, el dispositivo requiere una tarjeta SIM activa con un plan de datos móviles para comunicarse con la nube de Fox ESS Cloud. La ficha técnica indica que viene preparado con soporte interno para operadores globales compatibles como Vodafone para asegurar una gran cobertura.

5. ¿Qué parámetros de la instalación fotovoltaica se pueden controlar desde el móvil con este equipo?

Permite supervisar en tiempo real la potencia generada por los paneles solares, el estado de carga de las baterías (si las hubiera), los flujos de consumo de la vivienda y el historial completo de alertas o fallos técnicos para asegurar un rendimiento fotovoltaico óptimo.
