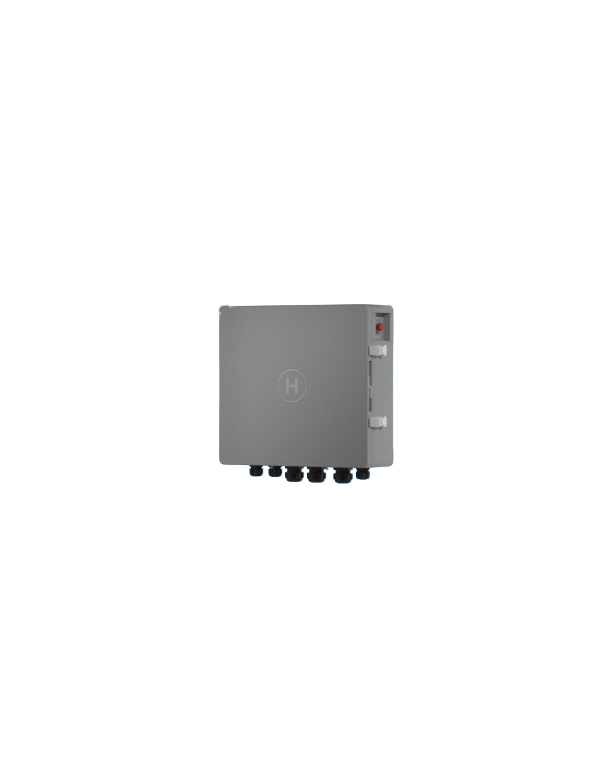

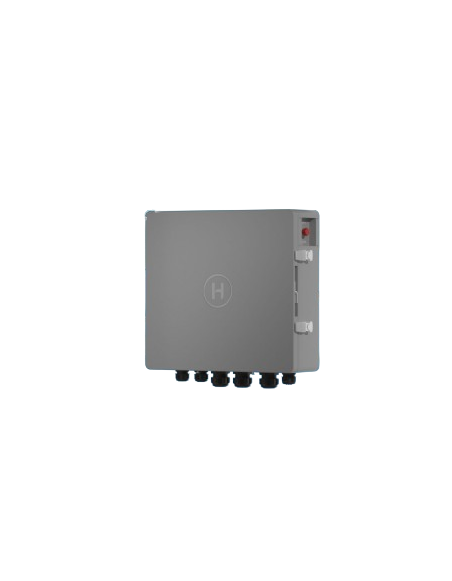

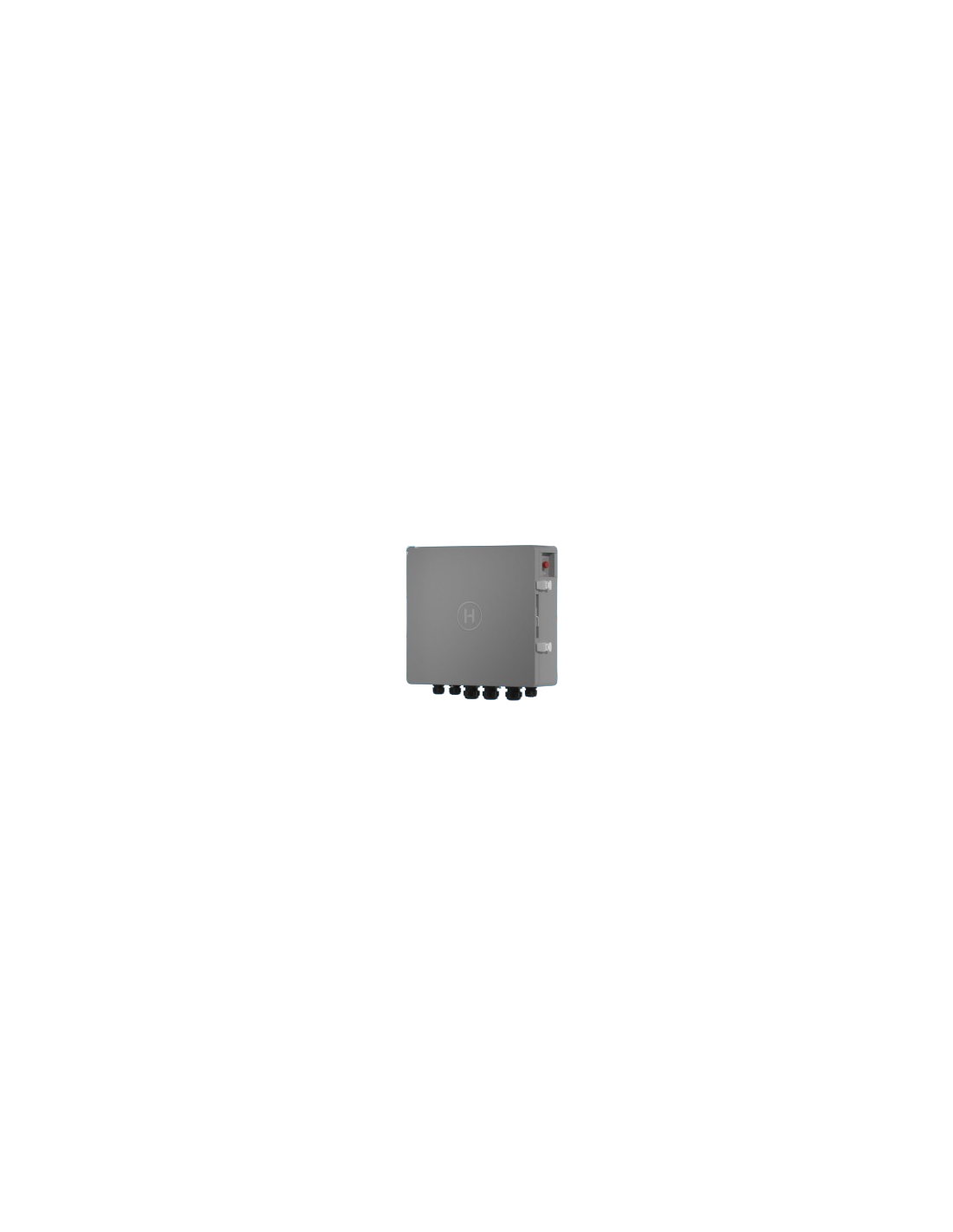

Pasarela de Enlace Monofásica Hoymiles 100A HiBox-100S-G3

Beneficios de la Pasarela de Enlace Monofásica Hoymiles HiBox-100S-G3

La pasarela Hoymiles HiBox-100S-G3 simplifica el control inteligente del flujo de potencia en sistemas monofásicos de autoconsumo. Diseñada para soportar hasta 100 A de corriente máxima de paso en CA a tensiones nominales de 220 V, 230 V o 240 V, esta unidad permite conectar directamente la acometida de la red pública y alimentar la totalidad de los consumos del hogar sin necesidad de dividir circuitos ni instalar cuadros adicionales de cargas críticas. Con unas dimensiones de 535 x 490 x 170 mm y un peso de 17 kg, su chasis para montaje en pared optimiza el espacio técnico manteniendo una estética limpia y funcional.

Su característica diferencial más destacada es la capacidad de ofrecer un tiempo de conmutación de respaldo de 0 ms en combinación con los inversores y baterías de litio de la serie Hoymiles HiOne. Esta transferencia instantánea evita reinicios en ordenadores, equipos médicos o sistemas domóticos sensibles durante caídas imprevistas de la red eléctrica. Al integrar esta pasarela inteligente con placas solares fijadas mediante estructuras para paneles solares de alta calidad, los clientes de Tienda Solar aseguran un sistema de gestión energética fiable y continuo.

Gestión Multifuente con Puerto Inteligente de 100A y Apagado Rápido

La HiBox-100S-G3 actúa como un nodo central versátil para la integración de fuentes de generación heterogéneas. Dispone de un puerto inteligente programable (GEN / Inversor FV / Carga Inteligente) diseñado para gestionar corrientes de hasta 100 A. Esta entrada permite acoplar un generador diésel o gasolina auxiliar, automatizando su arranque y parada según el estado de carga de los acumuladores, o bien integrar inversores solares de terceros e incluso gestionar cargas inteligentes (como bombas de calor o cargadores de vehículo eléctrico).

Adicionalmente, admite la conexión directa de hasta 2 inversores de la gama con una corriente máxima de 54,5 A. En materia de protección operativa, integra una función de apagado rápido (Rapid Shutdown), la cual permite interrumpir instantáneamente las fuentes de energía en caso de emergencia para aislar la instalación y prevenir riesgos eléctricos o de incendio.

Protección IP54, Disipación Silenciosa y Garantía Oficial

Construida para operar en entornos exigentes, la pasarela HiBox-100S-G3 cuenta con un índice de protección IP54, ofreciendo alta resistencia al polvo y a salpicaduras de agua en zonas cubiertas o garajes. Su sistema de disipación térmica funciona por convección natural sin ventiladores, eliminando el ruido operacional y reduciendo el mantenimiento mecánico. Funciona de manera estable en un rango de temperatura de -30 °C a +55 °C y altitudes de hasta 4.000 metros.

El equipo se comunica mediante el protocolo RS485, enviando la telemetría en tiempo real hacia el sistema de monitorización del fabricante. Cuenta con una garantía oficial de 5 años respaldada directamente por el fabricante. Para conocer más sobre esquemas de conexión de pasarelas de enlace, guías de montaje e integración con Inversores solares, te invitamos a visitar el Blog de Tienda Solar.

Características Técnicas Detalladas

• Modelo del producto: Hoymiles HiBox-100S-G3

• Forma de la red eléctrica: Monofásica L/N/PE

• Tensión nominal de CA (Red / Respaldo): 220 V / 230 V / 240 V

• Frecuencia nominal de CA: 50 Hz / 60 Hz

• Corriente máxima de CA (Red / Respaldo): 100 A

• Tiempo de conmutación de respaldo (Backup): 0 ms (Sin interrupción con inversores y baterías HiOne)

• Número máximo de conexiones de inversor: Hasta 2 inversores

• Corriente máxima de CA de entrada de inversor: 54,5 A

• Puerto inteligente (GEN / Inversor FV / Cargas): 1 conexión dedicada (hasta 100 A de corriente máx.)

• Función de seguridad integrada: Apagado rápido (Rapid Shutdown) de fuentes de energía

• Grado de protección del chasis: IP54

• Sistema de refrigeración: Convección natural (Sin ventiladores)

• Dimensiones físicas (Ancho x Alto x Profundo): 535 x 490 x 170 mm

• Peso neto: 17,0 kg

• Tipo de instalación: Montaje en pared (Mural)

• Rango de temperatura de funcionamiento: -30 °C a +55 °C

• Humedad relativa admisible: 0% a 100% (sin condensación)

• Altitud máxima de servicio: ≤ 4.000 metros

• Puerto de comunicación: RS485

• Garantía del fabricante: 5 Años

Preguntas Frecuentes (FAQ)

1. ¿Cómo se consigue el tiempo de conmutación de 0 ms en la Hoymiles HiBox-100S-G3?

El tiempo de conmutación de 0 ms se logra mediante la coordinación ultra rápida entre la pasarela HiBox y los inversores y acumuladores de la serie Hoymiles HiOne. Esto garantiza que ante un fallo de red las cargas de la vivienda no perciban microcortes ni reinicios.

2. ¿Es necesario modificar la instalación eléctrica para aislar las cargas críticas?

No. Gracias a que la pasarela admite una corriente máxima de 100 A, permite el respaldo completo de toda la vivienda (Whole Home Backup) conectando la totalidad del Cuadro General de Mando y Protección sin cableados complejos.

3. ¿Qué equipos se pueden conectar en el puerto inteligente de 100 A?

El puerto inteligente es multifunción y permite acoplar un generador eléctrico auxiliar (grupo electrógeno), sistemas fotovoltaicos de otros fabricantes o gestionar cargas inteligentes como bombas de calor o estaciones de carga.

4. ¿Cuántos inversores Hoymiles se pueden gestionar de forma directa desde esta pasarela?

La HiBox-100S-G3 admite la conexión directa de hasta 2 inversores operando con una corriente máxima de entrada combinada de 54,5 A.

5. ¿Qué otros componentes de la gama Hoymiles e inversores puedo adquirir en Tienda Solar?

En el catálogo de Tienda Solar encontrarás una selección de Inversores solares, Microinversores, inversores híbridos, Inversores Conexión a Red y baterías de almacenamiento como Baterías GEL o Inversores AGM.
