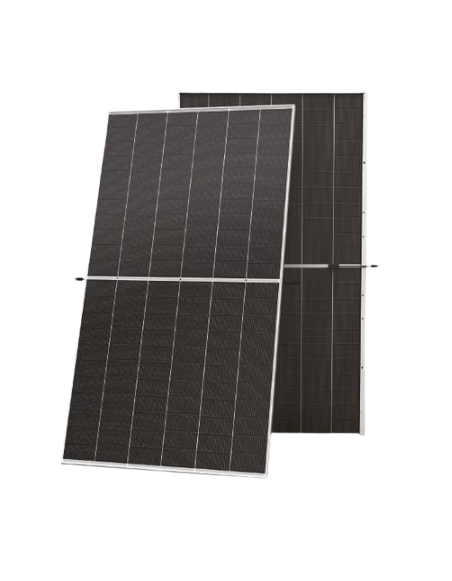

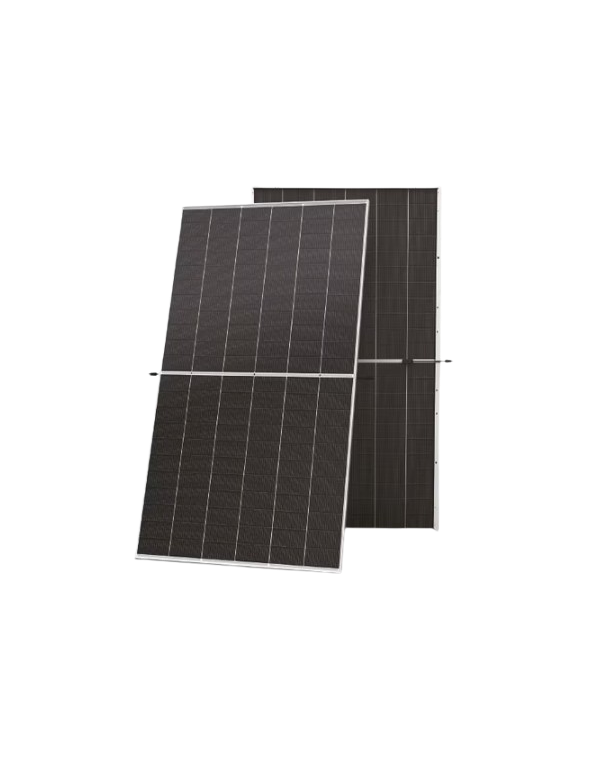

Das Solarpanel Trina Solar TSM-Neg21c.20U ist ein Modul Bifacial-Doppelglas von 720 WP Technologie-basierte N-type i-topcon ultra Auf der Waferplattform 210mit 132 Strümpfezellen und eine Effizienz von 23,2%. Sein Design von niedrigmit einem VOC 49.40 V, können Sie mit der Zeichenfolge mehr Power-Macht behaupten und abhängig vom Hersteller das reduzieren Bos und lcoe zwischen 2% und 6%. Das Rückwand mit einem BIFILIFIZITÄT von 80 ± 5%es trägt zwischen a bei 10% und 20% von zusätzlicher Energie gemäß dem Albedo und in den Bedingungen, in der BNPI das Modul erreicht 798 W. Die Temperaturkoeffizient von -0,29%/°C unterhält die Leistung im Sommer, während der ISC von 18.49 A, das 35 a und die Maximale Spannung von 1500 V DC Sie führen es an wechselrichter Hoher Strom. Beinhaltet TS4-AnschlüsseEs ist zertifiziert gegen PID, Deckel und Latost und hat 12 Jahre Produktgarantie und 30 Jahre Energiegarantie.
Detaillierte technische Eigenschaften
Elektrische Eigenschaften (STC)
- Power Pico (PMAX:) 720 WP
- Spannung am Punkt der maximalen Leistung (VMPP:) 41.30 V
- Strom am Punkt der maximalen Leistung (IMPP:) 17.44
- Spannung im Freikreis (VOC:) 49,40 V
- Kurzschlussstrom (ISC:) 18.49
- Effizienz des Moduls: 23.2%
- Stromauswahl: 0 ~ +5 W
- STC-Bedingungen: bestrahlungsstärke 1000 W / m², zelltemperatur 25 ° C, BIN 1.5 (messtoleranz ± 3%)
Elektrische Eigenschaften (NOCT)
- Power Pico (PMAX:) 551 WP
- Spannung am Punkt der maximalen Leistung (VMPP:) 38.80 V
- Strom am Punkt der maximalen Leistung (IMPP:) 14.19
- Spannung im Freikreis (VOC:) 46,90 V
- Kurzschlussstrom (ISC:) 14.90
- NOCT-Bedingungen: bestrahlungsstärke 800 W / m², umgebungstemperatur 20 ° C, windgeschwindigkeit 1 m / s
Elektrische Eigenschaften (BNPI)
- Power Pico (PMAX:) 798 WP
- Spannung am Punkt der maximalen Leistung (VMPP:) 41.30 V
- Strom am Punkt der maximalen Leistung (IMPP:) 19.32
- Spannung im Freikreis (VOC:) 49,40 V
- Kurzschlussstrom (ISC:) 20.49
- BNPI-Bedingungen: frontal-bestrahlung 1000 W / m², hinten 135 W / m², temperatur 25 ° C, BIN 1.5
Macht mit Rücklaufverstärkung
- Heckgewinn 5%: 756 WP, Vmpp 41.30 V, Sich etw umdrängen 18.31, Voc 49,40 V, Isc 19.41
- Zurück Gewinn 10%: 792 WP, Vmpp 41.30 V, Sich etw umdrängen 19.18, Voc 49,40 V, Isc 20.34
- Leistungsbifialität: 80 ± 5%
Temperaturparameter
- Noct (Nennzellenbetriebstemperatur:) 43 ± 2 ° C
- PMAX Temperaturkoeffizient: -0.29%/°C
- VOC-Temperaturkoeffizient: -0.24%/°C
- ISC-Temperaturkoeffizient: 0.04%/°C
Anwendungsbedingungen
- Betriebstemperatur: -40 ° C bis +70 ° C
- Maximale Systemspannung: 1500 V DC (IEC) / 1500 V DC (UL)
- Maximale Sicherung in Reihe: 35 A
Mechanische Daten
- Solarzellen: N-Typ-I-topcon-Monokristallines
- Anzahl der Zellen: 132
- Maße: 2384 × 1303 × 33 mm
- Gewicht: 38,3 kg
- Frontglas: 2,0 mm, wärme mit antireflektierender Beschichtung (AR)
- Hinterglas: 2,0 mm, wärmeanschläge
- Rahmen: 33 mm, legierung eloxiertes aluminium
- Anschlussbox: IP68
- Kabel: photovoltaikkabel 4,0 mm², in vertikaler länge 370/230 mm (anpassbare)
- Anschlüsse: TS4
- Verpackung: 33 module pro karton, , 594 module pro 40 'container
Garantien und Zertifizierungen
- Produktgarantie: 12 jahre
- Energiegarantie: 30 jahre
- Abbau das erste Jahr: 1% (99.0% von garantierter leistung)
- Hintere jährliche Dämpfung: 0.4%
- Energie garantiert pro Jahr 30: 87.4%
- Produktzertifizierungen: IEC 61215, , IEC 61730, , IEC 61701 (Salina Nebel), , IEC 62716 (Ammoniak)
- Zusätzlicher zertifizierter Widerstand: salz, Ammoniak, Sand, PID, Deckel und LECTID
- Herstellersysteme: ISO 9001, , ISO 14001, , ISO 14064, , ISO 45001 und ISO 14067 (produktkohlenstoff-fußabdruck)
Vorteile des Sonnenkollektors Trina Solar TSM-NEG21C.20U 720W
Trina Solar es ist einer der wichtigsten photovoltaikhersteller der welt und pionier auf der waferplattform von 210 mm. Mit dem TSM-NEG21C.20U nehmen Sie diese Plattform auf ihre Technologie i-Topcon ultra, und das ergebnis ist ein modul von standardisiertes format was, nach dem hersteller, lieferung 35 W mehr dass ein herkömmliches technologiefeld derselben größe ist.
i-Topcon ultra: Effizienz von 23,2% über Plattform 210
Technologie i-Topcon patentiert von Trina integriert kontinuierliche Effizienzverbesserungen: reduzierung des kontaktwiderstands, , mehr reflexion auf der rückseite und reparatur der qualität der kanten der Zelle. In diesem Modell übersetzt es in ein effizienz von 23,2%, einige 232 W pro Quadratmeter von modul, eine dichte, die die maximierung der von der verfügbaren oberfläche installierten leistung ermöglicht.
Niederspannungsdesign: Mehr Leistung durch String und weniger Bos
Einer der Tasten dieses Panels ist Ihre niederspannungsdesign. Mit einer VOC 49.40 V, jede string kann mehr module enthalten, ohne die maximale spannung der solar-wechselrichter, was das erhöht streichkraft und reduziert die Anzahl der Ketten, Anschlusskästen, Verdrahtung und Schutz. Trina-Figur-Einsparungen in Bos und lcoe zwischen 2% und 6%. Darüber hinaus optimiert sein Format den Raum in Container und reduziert transportkosten.
Bisibilität von 80% mit bis zu 20% zusätzlicher Energie
Die Konstruktion doppelglas es ermöglicht das Rückwand, die reflektierte Strahlung zu erfassen. Der Hersteller schätzt einen zusätzlichen Gewinn zwischen a 10% und 20% abhängig von der beratung des geländes oder der abdeckung: mit einem 10% heckgewinn das modul reicht ab 792 WP. Um das Beste aus dieser zusätzlichen Energie herauszuholen, ist es zweckmäßig, es an einigen zu montieren strukturen für sonnenkollektoren hohe lave das rückengesicht klar, wie diejenigen von marquee, anhänger oder flachen abdeckungen mit tilt.
Zuverlässigkeit gegen Mikroskaufs, heiße Flecken und Abbau
Trina verwendet ein zerstörungsfreie schneidtechnologie und a verkapselung hoher dichte minimieren microgrietas, während das design von halbzelle reduziert das risiko von heiße flecken. Das Modul ist gegenseitig zertifiziert salznebel Nebel, Ammoniak, Sand, PID, Deckel und Latm, die hauptmechanismen des abbiegungsmechanismens im feld, die es für küsten-, landwirtschaftliche und wüstenumgebungen geeignet sind.
Leistung mit geringer Bestrahlung und hoher Temperatur
Der Hersteller hebt a hervor ausgezeichnetes verhalten mit geringer bestrahlung, von einem unabhängigen labor, und ein temperaturkoeffizient von -0,29%/°C. In der Praxis bedeutet dies mehr Produktion in den ersten und letzten Stunden des Tages und an bewölkten Tagen und niedrigere Verluste während der Sommer von Spanien und Portugal. Für die Netzwerkkupplung wird es mit kombiniert wechselrichter vernetzung dreiphasige von großer macht und in projekten mit lagerung mit wechselrichter hybrid und lithiumbatterien.
Zertifizierter CO2-Fußabdruck: ein nachhaltigeres Solarpanel
Trina credits die niedriger kohlenstoff-fußabdruck dieses moduls mit überprüfung ISO 14067 (produktkohlenstoff-fußabdruck) ISO 14064 (überprüfung der Treibhausgasemissionen). Für Unternehmen mit Nachhaltigkeitszielen, ESG-Berichten oder Ausschreibungen, die die Umweltauswirkungen der Ausrüstung erzielen, ist ein zertifizierter CO2-Footprint-Panel ein echter Mehrwert gegen Module ohne diese Dokumentation.
Designhandbuch für Installateure
Größen von Saiten
Ähnlich richtlinie (eigene Berechnung, nicht in der Datei enthalten), wenden Sie den VOC-Koeffizienten an -0.24%/°C bei einer zelltemperatur von -10 ° C, das VOC jedes Moduls wäre um die 53.6 V. Mit diesem Bezugszeichen ein Eintrag von 1500 V DC würde zugeben 28 module in reihe und einer von 1000 V DC noch bis 18 module. Der Endwert muss mit der Mindesttemperatur des Standorts und der Grenzen der solar-wechselrichter gewählt.
Maximalstrom unter bricäicalen Bedingungen
Hier ist das technische Blatt besonders nützlich: zusätzlich zum ISC von 18.49 A in STC gibt der Hersteller an ISC 20.34 A mit 10% Heckverstärkung von 20.49 A unter BNPI. Daher ist es wichtig, zu wählen wechselrichter solar dessen MPPT-Eingänge mit dem Rand eingeben, dass der aktuelle bricäziale Kurzschlussstrom nicht nur der STC-Wert ist.
TS4-Anschlüsse
Diese Version enthält tS4-Anschlüsse. Um die Sicherheit und Gültigkeit der Garantie sicherzustellen, verwenden Sie immer zertifizierte kompatible Anschlüsse in den Fugen mit der Schnurkabel und vermeiden Sie Mischungsmarkierungen oder Modelle, die nicht miteinander zugelassen sind.
Handhabung
Mit 38,3 kg und ein format von 2384 × 1303 mm, die montage muss immer zwischen erfolgen zwei betreiber, mit der installationslöcher im rahmen des rahmens vorausgesehen 33 mm.
Kaufen Sie Ihr Solarpanel Trina in Tienda Solar
Auf Tienda Solar bieten wir solarplatten der führenden globalen hersteller für installateure, unternehmen und einzelpersonen Spanien und Portugal, mit technischer beratung, um das modul zu wählen und das solar-wechselrichter geeignet in jedem Projekt. Wenn Sie nach einer kompletten Lösung suchen, beraten Sie unsere sonnenkits, und um Informationen zu TopCon-Technologie, Bifiality oder Facility-Design zu erweitern, besuchen Sie die Blog Tienda Solar, wo unsere experten veröffentlichen guides, vergleiche und technische beratung.
Häufig gestellte Fragen (FAQ)
1. Was ist Ultra I-topcon-Technologie Trina Solar?
Ist die Entwicklung der Technologie Topcon-Typ n von Trina entwickelt und patentiert. Beinhaltet Verbesserungen wie die reduzierung des kontaktwiderstands, a mehr reflexion und die randreparatur der zelle, die in diesem modell erreichen kann 720 WP und eine effizienz von 23,2%.
2. Welchen Vorteil hat das Design der Niederspannung?
Durch ein Moderate VOC 49.40 V, können mehr module durch zeichenfolge angeschlossen werden, ohne die maximale spannung der solar-wechselrichter. Dies erhöht die Kettenleistung und verringert die Anzahl der Zeichenfolgen, Verkabelung und Schutz, wobei der Hersteller zwischen dem 2% und 6% in Bos und LCOE.
3. Welchen Strom sollte das solar-wechselrichter?
Der Strom muss unter bricäicalen Bedingungen betrachtet werden, nicht nur für STC. Der Hersteller weist auf a an ISC von 18.49 A in STC, , 20.34 A mit einem hinteren Rückgang von 10% und 20.49 A in BNPI. Der MPPT-Eintrag von solar-wechselrichter sie müssen diese werte mit der marge zugeben.
4. Ist es für Selbstverbrauchsanlagen in Wohnraum geeignet?
Ist hauptsächlich dafür konzipiert gewerbliche und industrielle abdeckungen, kanakaden und pflanzen auf boden. Seine Größe von 2384 × 1303 mm, dein gewicht von 38,3 kg und ihr hoher strom tätig ist es unpraktisch in wohndächern, bei denen ein kompakteres modul oder eine lösung üblicherweise bevorzugt ist microinversore's kompatibel.
5. Welche Garantie bietet es an Trina Solar in dieser tafel?
Beinhaltet 12 jahre produktgarantie und 30 jahre energiegarantie, mit einem maximalen abbau von 1% im ersten jahr und von 0,4% jährlich von da an, bis zu einem 87.4% der anfänglichen macht des jahres 30.
6. Welche Anschlüsse nimmt diese Version?
Diese Version des TSM-Neg21C.20U wird mit geliefert tS4-Anschlüsse und photovoltaikkabel von 4,0 mm², mit einer standardlänge in vertikaler 370/230 mm was angepasst werden kann.
