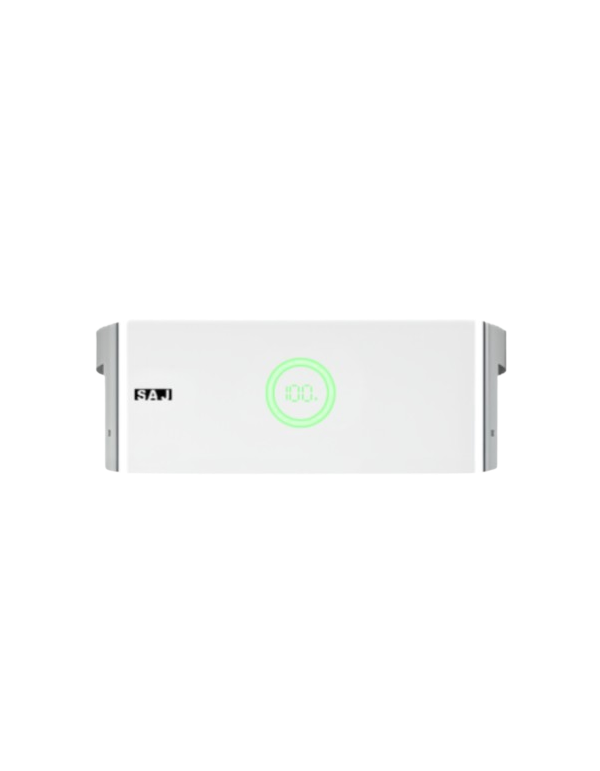

Módulo de Gestión BMS SAJ Alta Tensión B2-HV BMS | Kit de Cables de Interconexión

SAJ B2-HV BMS: Unidad Central de Control para Sistemas de Almacenamiento de Alta Tensión, Equilibrado Inteligente de Celdas y Kit de Cableado de Datos y Potencia

Garantizar la máxima durabilidad y la total seguridad operativa de un banco de almacenamiento residencial de litio requiere de un sistema de control centralizado avanzado. El módulo SAJ Bu2 HV BMS + Cable Kit (referencia técnica B2-HV BMS) actúa como el director de orquesta electrónico del sistema todo-en-uno, encargándose de supervisar de forma minuciosa cada parámetro de voltaje, corriente y temperatura para prolongar la vida útil de los acumuladores.

Supervisión Multicapa en Tiempo Real, Balanceo Activo y Gestión de Alta Tensión

La principal función de este componente es la protección activa de la torre de acumulación. El BMS evalúa constantemente el estado de carga (SoC) y el estado de salud (SoH) de las celdas de Litio Ferrofosfato (LFP), ejecutando procesos de balanceo de tensión automáticos que evitan sobrecargas o descargas profundas en bloques individuales. Su electrónica de potencia está optimizada para gestionar flujos continuos con una corriente máxima de carga y descarga de 30 A, asimilando los picos de inyección fotovoltaica generados durante las horas de mayor radiación solar. Si tu proyecto unifamiliar requiere un campo solar de alto rendimiento fijado con la máxima seguridad sobre cubiertas planas o inclinadas para alimentar esta torre, te aconsejamos examinar nuestro catálogo de estructuras para paneles de aluminio estructural.

Toda la corriente continua regulada por este cerebro de control se canaliza de manera eficiente hacia las etapas de inversión doméstica. Si deseas optimizar los consumos diurnos de tu vivienda o evaluar la capacidad modular totalizada que puede gobernar este sistema, te invitamos a consultar la oferta disponible en nuestro menú especializado de baterías de alta tensión.

Kit de Cables Integrado, Protección Estanca IP65 y Diagnóstico en la Nube

Este paquete comercial se suministra junto al kit de cables oficial, compuesto por las mangueras de potencia de CC con terminales de enganche rápido aislados y las líneas de comunicación bus CAN necesarias para enlazar físicamente el puerto superior del BMS con el inversor híbrido. El chasis exterior cuenta con un grado de aislamiento ambiental IP65, certificando una estanqueidad total frente al polvo y proyecciones de agua, lo que habilita su colocación tanto en sótanos como en fachadas exteriores expuestas al clima.

Además, se beneficia de la tecnología de actualización remota de firmware, permitiendo al servicio técnico optimizar los algoritmos de carga a distancia sin necesidad de visitas presenciales. Su disipación térmica se produce mediante convección natural pasiva, manteniendo el entorno libre de ruidos mecánicos (operación menor a los 35 dBA). Si necesitas evaluar equipos de conversión trifásicos o de superior escala de potencia para tu red corporativa, te sugerimos revisar nuestra gama de inversores híbridos industriales.

Especificaciones Técnicas (Modelo SAJ B2-HV BMS):

Parámetros de Control y Rendimiento Eléctrico:

• Compatibilidad de Sistema: Diseñado exclusivamente para torres de almacenamiento de las series SAJ B2 y HS2.

• Rango Operativo de Tensión de Entrada: 85 V a 450 V CC.

• Corriente Máxima de Carga Continua Admitida: 30 A.

• Corriente Máxima de Descarga Continua Soportada: 30 A.

• Límite de Control Modular: Capacidad para gobernar desde 1 hasta 5 módulos de batería en serie.

• Algoritmo de Control: Monitorización de celdas LFP con balanceo automático integrado.

Interfaces, Cableado y Comunicaciones:

• Puertos de Comunicación del Sistema: Bus de datos tipo CAN.

• Componentes Incluidos en el Pack: Unidad central BMS + Juego de cables de potencia y datos (Cable Kit).

• Tipo de Conexión de Cables: Terminales con aislamiento eléctrico y sistema de enganche rápido.

• Monitorización del Usuario: Diagnóstico y visualización del estado a través de la app del inversor acoplado.

Datos Físicos y Ambientales:

• Grado de Aislamiento Exterior: Certificación de estanqueidad IP65 (Diseño apto para interiores y exteriores).

• Intervalo de Temperatura de Operación: -10 °C a +50 °C.

• Rango de Humedad Ambiental Soportado: 0% a 95% sin presencia de condensación.

• Método de Disipación de Calor: Refrigeración pasiva por convección natural (Sin ventiladores móviles).

Preguntas Frecuentes (FAQ)

1. ¿Qué función exacta realiza el módulo B2-HV BMS en la torre de baterías SAJ? El BMS (Battery Management System) es el cerebro de control de todo el banco de almacenamiento. Su función principal es supervisar individualmente el voltaje, la corriente y la temperatura de las celdas de litio de los módulos BU2 inferiores. Esto garantiza que la carga y descarga se realicen de forma totalmente equilibrada y segura, protegiendo al sistema de posibles sobrecalentamientos, cortocircuitos o descargas excesivas que puedan dañar la vida útil del equipo.
2. ¿Para qué sirve el kit de cables (Cable Kit) que viene incluido con este producto? Aunque los módulos de batería intermedios se conectan entre sí de forma automática al apilarse (gracias a sus conectores rápidos internos), se requiere de un juego de cables exterior para enlazar el extremo de la torre de almacenamiento con el inversor híbrido. Este kit incluye los cables de corriente continua de alta tensión debidamente aislados y los cables de datos para la comunicación CAN, asegurando una transmisión limpia y segura de la energía y de las lecturas de los sensores.
3. ¿Cuántas baterías de litio puede gestionar un solo módulo B2-HV BMS de SAJ? Un único módulo de control B2-HV BMS está optimizado para supervisar de forma centralizada configuraciones modulares flexibles de alta tensión que van desde un mínimo de 1 bloque acumulador de litio hasta un límite máximo de 5 bloques apilados en una misma torre, permitiendo gestionar de forma segura un rango de almacenamiento que abarca desde los 4,8 kWh hasta los 25,6 kWh según la serie de baterías utilizada.
4. ¿Se puede instalar el módulo BMS a la intemperie expuesto a la lluvia? Sí, es totalmente apto para su colocación en el exterior. El chasis de la unidad central de control cuenta con la certificación de protección ambiental de grado IP65, lo que garantiza un sellado hermético contra el polvo y la resistencia absoluta ante las inclemencias climáticas directas como la lluvia, heladas o humedades ambientales elevadas.
