¿Por qué es crucial actualizar el cuadro de protecciones para autoconsumo en 2026? La normativa y las tecnologías evolucionan rápidamente. Adaptar tu cuadro de protecciones garantiza seguridad, cumplimiento legal y eficiencia en tu instalación solar, evitando riesgos y optimizando la inversión. Descubre cómo cumplir con los requisitos y sacar el máximo partido a tu sistema.
Las protecciones para autoconsumo son el pilar fundamental para la seguridad y el correcto funcionamiento de cualquier sistema fotovoltaico. En 2026, la normativa y los requisitos técnicos evolucionan, haciendo imprescindible conocer los componentes obligatorios y los mejores esquemas de protección.
En este artículo te explicamos, de forma clara y práctica, qué exige la ley, cómo diseñar el cuadro de protecciones para autoconsumo, qué innovaciones destacan y cómo optimizar costes. Si buscas una guía fiable y actualizada para tu proyecto solar, sigue leyendo.
Opinión del Experto:
«Actualizar el cuadro de protecciones en 2026 no es un simple trámite burocrático, sino la garantía de que tu inversión no se convierta en un riesgo eléctrico. El veredicto es claro: un sistema solar sin las protecciones adecuadas —como fusibles DC dimensionados, magnetotérmicos AC y diferenciales de 30 mA— es una instalación incompleta y peligrosa. Con la llegada de paneles más potentes tipo N-Type, que manejan una Isc (corriente de cortocircuito) más elevada, los componentes antiguos pueden quedarse pequeños, provocando disparos intempestivos o, en el peor de los casos, incendios por arco eléctrico. Por ello, la integración de protecciones inteligentes y dispositivos contra sobretensiones (DPS) de Tipo 2 es el «factor clave» para salvaguardar la electrónica sensible de inversores que hoy día superan el 98% de eficiencia.
La advertencia técnica que a menudo se pasa por alto es la coordinación en sistemas con almacenamiento; al añadir baterías, la complejidad del cuadro aumenta exponencialmente y requiere seccionadores específicos para asegurar un mantenimiento seguro. No basta con cumplir el Real Decreto 244/2019; en 2026 debemos mirar hacia el cumplimiento del nuevo marco legal para asegurar el acceso a subvenciones y evitar sanciones. Mi recomendación para una mejor relación calidad-precio a largo plazo es no escatimar en el cuadro: aunque represente apenas un 12% del coste total, es el cerebro que garantiza la seguridad y la sostenibilidad de toda la infraestructura. Invertir en componentes de calidad y en una correcta monitorización de fallos es la única forma de asegurar que el retorno de inversión no se vea truncado por una avería evitable.»
¿Qué normativa regula las protecciones para autoconsumo en 2026?
La normativa española y europea marca los requisitos mínimos para los sistemas de protección en autoconsumo. El Real Decreto 244/2019 sigue siendo la base legal, pero el Real Decreto-ley 7/2025 introduce cambios clave en autoconsumo compartido, almacenamiento y trámites.
Regulaciones clave y cambios recientes
- Real Decreto 244/2019: define condiciones técnicas y administrativas.
- Real Decreto-ley 7/2025: simplifica trámites, potencia el autoconsumo compartido y exige mejores protecciones.
- Directiva europea 2024/XXX: obligará a integrar paneles solares en edificios nuevos y públicos.
- UNE-HD-60364-7-712: norma técnica para instalaciones fotovoltaicas.
- UNE-HD-61643-31: requisitos para dispositivos de protección contra sobretensiones (DPS).
Trámites y declaración responsable por comunidades
El Ministerio para la Transición Ecológica y el Reto Demográfico promueve la declaración responsable para agilizar instalaciones, evitando la solicitud de licencia de obra en muchas comunidades autónomas.
¿Qué protecciones son obligatorias en un cuadro para autoconsumo?
El cuadro de protecciones para autoconsumo debe incluir dispositivos que salvaguarden personas, equipos y la instalación ante cualquier incidencia eléctrica.
Lista de componentes obligatorios y especificaciones
- Fusibles DC: Protegen cada string de paneles fotovoltaicos. Se dimensionan según la corriente máxima del string (ejemplo: para una vivienda de 4 kW, fusibles de 15-20 A).
- Magnetotérmicos AC (MCB): Interrumpen sobrecargas y cortocircuitos en la línea de alterna. Seleccionar según la potencia contratada (ejemplo: 16-32 A para residencial).
- Interruptor diferencial 30 mA: Protege a las personas frente a contactos indirectos. Obligatorio en la línea de AC.
- DPS (Dispositivo de Protección contra Sobretensiones):
- Tipo 1: Contra descargas directas (instalaciones con pararrayos).
- Tipo 2: Contra sobretensiones inducidas (instalaciones estándar). Nivel UP ≤ 1,5 kV en DC y ≤ 2,5 kV en AC.
- Tipo 3: Protege equipos sensibles (instalado cerca de cargas electrónicas).
- Desconectores DC: Permiten aislar los paneles para mantenimiento o emergencia.
- Seccionadores AC/DC: Facilitan el corte seguro en ambos lados.
- Protección anti-isla (detección de isla): Impide que el sistema siga inyectando energía a la red en caso de fallo.
Tabla comparativa: requisitos por tipo de instalación
| Dispositivo | Residencial | Comercial | Aislada/Híbrida | Ubicación recomendada | Rango típico de corriente |
|---|---|---|---|---|---|
| Fusibles DC | Sí | Sí | Sí | Salida de string, antes del inversor | 10-32 A |
| Magnetotérmico AC | Sí | Sí | Opcional (si hay AC) | Entrada/salida cuadro AC | 16-63 A |
| Interruptor diferencial | Sí (30 mA) | Sí (30 mA) | Opcional | Línea AC, aguas abajo del inversor | 25-63 A |
| DPS Tipo 2 (DC y AC) | Sí | Sí | Sí | Entrada DC y AC | Según tensión sistema |
| DPS Tipo 1 (pararrayos) | Opcional | Recomendado | Recomendado | Entrada general AC | Según tensión sistema |
| Desconectores DC | Sí | Sí | Sí | Cuadro de protecciones DC | Según tensión sistema |
| Seccionadores AC | Sí | Sí | Opcional | Cuadro de protecciones AC | Según tensión sistema |
| Anti-isla | Sí | Sí | No | Integrado en inversor | — |
¿Cómo dimensionar y optimizar un cuadro de protecciones?
El dimensionamiento correcto es esencial para la seguridad y la eficiencia. Aquí tienes una guía paso a paso y ejemplos prácticos.
Guía paso a paso para diseñar el cuadro de protecciones
- Cálculo de corriente máxima: Suma la corriente de cortocircuito de cada string (ejemplo: panel de 10 A, 4 strings = 40 A total).
- Selección de fusibles DC: Elige fusibles con corriente nominal ligeramente superior a la máxima esperada y tensión adecuada (ejemplo: 15 A, 1000 VDC).
- Elección de magnetotérmicos AC: Selecciona según la potencia del inversor y la sección del cable (ejemplo: inversor de 4 kW, magnetotérmico de 20 A).
- Instalación de interruptor diferencial: Siempre 30 mA de sensibilidad en la línea de AC.
- Instalación de DPS: Tipo 2 en DC y AC, y Tipo 1 si hay pararrayos. Coloca cerca del inversor y del cuadro general.
- Desconectores y seccionadores: Instala en puntos accesibles para mantenimiento.
- Verificación de compatibilidad inversor-protecciones: Consulta el manual del fabricante.
- Pruebas de aislamiento y funcionamiento: Realiza ensayos antes de la puesta en marcha.
Ejemplo práctico: vivienda de 4 kW
- 2 strings de 8 paneles (corriente máxima 10 A por string)
- Fusibles DC de 15 A, magnetotérmico AC de 20 A, diferencial 30 mA, DPS Tipo 2 en DC y AC.
Ejemplo práctico: instalación comercial de 50 kW
- 5 strings de 10 paneles (corriente máxima 12 A por string)
- Fusibles DC de 16 A, magnetotérmicos AC de 63 A, diferencial 30 mA trifásico, DPS Tipo 1+2 en AC, Tipo 2 en DC.
Checklist de verificación final
- Fusibles y magnetotérmicos correctamente dimensionados
- Diferencial instalado y probado
- DPS colocados en AC y DC
- Desconectores accesibles
- Coordinación selectiva revisada
- Ensayos de aislamiento realizados
- Etiquetado y señalización conforme a normativa
- Manual de usuario entregado
¿Cuánto cuesta proteger una instalación de autoconsumo en 2026?
El coste de las protecciones fotovoltaicas depende del tipo de instalación y la calidad de los componentes.
Desglose de costes (vivienda media, 2026)
| Paneles solares | 38% | 1.800–3.000 |
| Inversor | 22% | 1.000–1.700 |
| Estructura y fijaciones | 10% | 400–800 |
| Cableado | 8% | 300–600 |
| Protecciones y cuadro | 12% | 500–900 |
| Mano de obra | 10% | 400–800 |
Fuente: estimaciones sector 2026. Los costes pueden variar según calidades y ubicación.
Nota sobre tendencias de mercado
El precio de los paneles podría aumentar un 10-15% por cambios fiscales internacionales. Sin embargo, los incentivos fiscales y subvenciones para autoconsumo se mantienen en 2026, compensando parte del incremento.
¿Qué innovaciones afectan a las protecciones en autoconsumo?
Las nuevas tecnologías impactan directamente en el diseño del cuadro de protecciones para instalaciones solares.
Tabla comparativa de tecnologías y su impacto
| Tecnología | Ventaja principal | Impacto en protecciones | Recomendación práctica |
|---|---|---|---|
| Módulos N-Type | Mayor eficiencia y vida útil | Corriente de string más alta | Revisar fusibles y sección de cable |
| Inversores híbridos | Integran baterías y red | Requieren protecciones DC/AC y para baterías | Añadir fusibles y seccionadores específicos |
| Optimizadores de potencia | Mejoran producción parcial | Añaden electrónica por string | Proteger cada string individualmente |
| Microinversores | Inversión por panel | Protección AC descentralizada | Magnetotérmico y diferencial por grupo |
Checklist: verificación antes de poner en marcha
- Etiquetado y señalización visible en el cuadro
- Fusibles y magnetotérmicos instalados y comprobados
- Diferencial testado con botón de prueba
- DPS montados y conectados en AC y DC
- Desconectores accesibles y funcionales
- Cables correctamente apretados y sin peladuras
- Pruebas de aislamiento realizadas
- Coordinación selectiva verificada
- Manual de usuario actualizado
- Certificados de instalación disponibles
Nota editorial: Las verificaciones técnicas deben ser validadas por un instalador autorizado o ingeniero antes de la puesta en marcha.
Da el siguiente paso hacia un autoconsumo seguro y eficiente
Contar con un cuadro de protecciones para autoconsumo bien diseñado es esencial para cumplir la normativa y proteger tu inversión. En Tienda Solar te ayudamos a elegir los mejores componentes y te asesoramos en cada fase del proyecto. Solicita tu presupuesto personalizado o consulta nuestras soluciones para instalaciones solares.

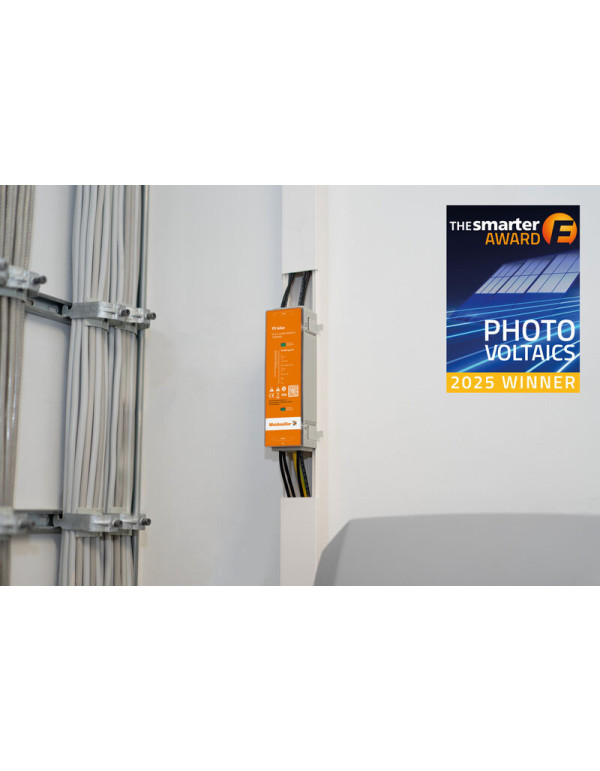

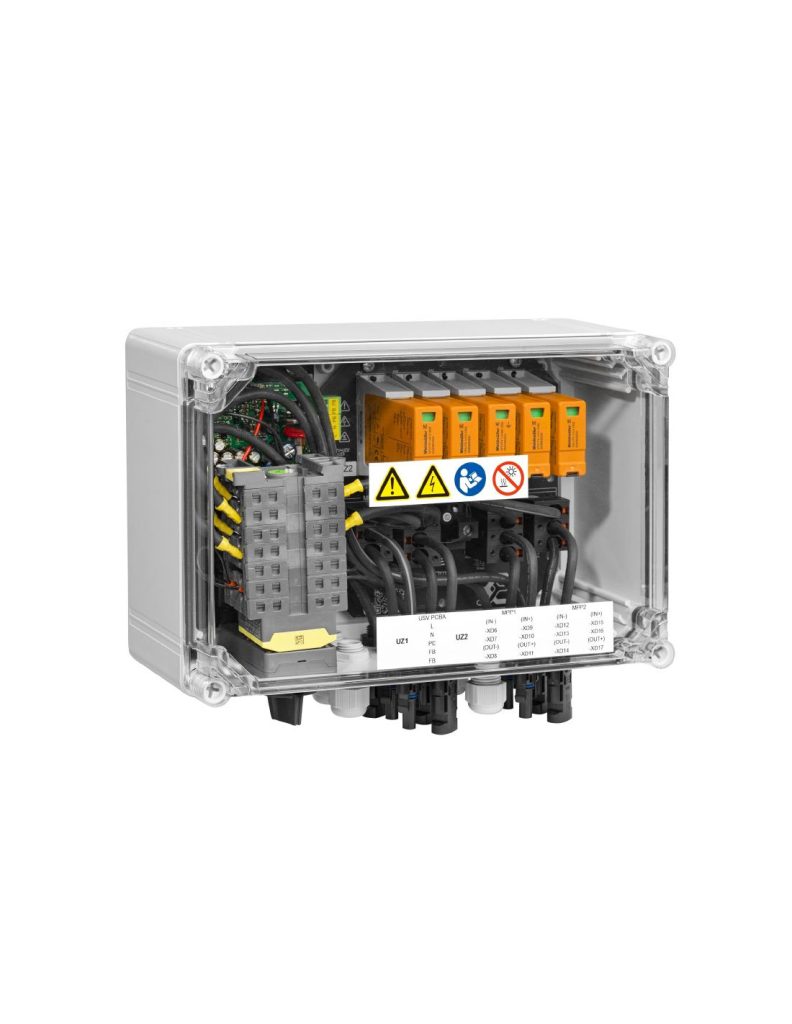

Además, en Tienda Solar podrás encontrar la nueva gama PV Inline de Weidmüller, la cual consta de protectores de tensiones, cajas combinadoras e interruptores de bombero.
Preguntas frecuentes sobre protecciones para autoconsumo
¿Qué dispositivo protege frente a cortocircuitos en un sistema fotovoltaico?
Fusibles de string y magnetotérmicos/interruptores con poder de corte adecuado; deben dimensionarse según la corriente de cortocircuito.
¿Qué SPDs se recomiendan para autoconsumo?
DPS combinados Tipo 1+2 en la entrada AC y Tipo 2 en el lado DC o de inversor según normativa y riesgo de rayos.
¿Es obligatorio el interruptor diferencial en instalaciones domésticas?
Sí, un diferencial de 30 mA en la línea AC es requerido para proteger a personas según normativa vigente.
¿Cómo afecta el almacenamiento a las protecciones?
Las baterías requieren protecciones adicionales: interruptores DC, fusibles de batería y coordinación con inversor híbrido.
¿Qué comprobaciones hay que realizar antes de la puesta en marcha?
Verificar selecciones de corte, coordinación selectiva, protecciones diferenciales, conexión de DPS y ensayos de aislamiento.
